Современные отопительные системы загородных домов и коттеджей оборудуют сложной разводкой. Если в небольшом домике достаточно одноконтурной схемы распределения теплоносителя, то в больших строениях этого явно недостаточно. Чтобы провести отопление в несколько комнат, сделать теплые полы и подсоединить бойлер для горячей воды, потребуется распределительный коллектор, равномерно направляющий тепловые потоки по всем помещениям.
Зачем нужен распределитель

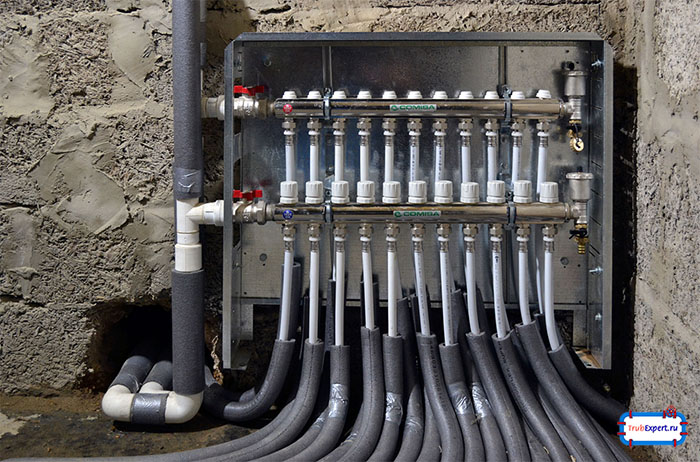

Коллектор отопления представляет собой простое устройство, состоящее из участка трубы с несколькими патрубками, к которым подводятся все отопительные контуры. С помощью распределительной гребенки можно одновременно подключить к тепловому носителю несколько потребителей:
- радиаторы отопления во всех помещениях
- теплые полы
- бойлер для горячего водоснабжения
- конвекторы и другие устройства
Основная задача, которую выполняет распределитель отопления, кроется в самом названии – он равномерно передает тепло от отопительного котла ко всем нагревательным элементам. При этом устройство поддерживает во всех помещениях одинаковую температуру.
Все распределительные коллекторы снабжены запорной арматурой. Она устанавливается либо на самом устройстве, либо на трубе, которая соединяется с выводным патрубком.
При возникновении аварийной ситуации (прорыв трубы или подтекание воды в местах соединений), шаровыми кранами, установленными на коллектор котла, перекрывают поврежденный контур, не отключая всей системы отопления и сохраняя тепло в доме. Кроме того при помощи такого крана регулируют температуру в отдельных помещениях.
В частных домах, имеющих больше одного этажа, коллекторы устанавливают на каждом этаже, что позволяет отключать отопление в неиспользуемых временно комнатах, тем самым экономя топливо.
Распределитель для отопления состоит из 2-х расположенных параллельно гребенок. Одна из них устанавливается на выходе теплоносителя из отопительного котла, а ко второй подводится обратный контур системы.
Как сделать коллектор самостоятельно
Для создания в доме комфортной температуры обязательно проводят расчет всей системы отопления. Для этого учитывают такие моменты, как:
- Технические характеристики котла отопления (мощность, температуру нагрева воды, КПД и др.).
- Количество контуров. Для удобства нужно нарисовать подробную схему обводки отопительной системы.
- Наличие дополнительного оборудования (насоса, манометра, накопительного бака и т.п.).
С учетом всех компонентов, которые войдут в систему, проводят расчет коллектора отопления. В тех случаях, когда не удается подобрать нужное оборудование в торговой сети, его изготавливают самостоятельно. Если вы умеете обращаться со сварочным аппаратом и имеете навыки слесарных работ, соорудить такое устройство не составит большого труда.
Чтобы изготовить распределительный коллектор отопления своими руками, обеспечив при этом корректную работу отопления, нужно продумать и просчитать каждую мелочь.
Перед работой на листе бумаги рисуют подающий и обратный участок коллектора. После чего отмечают места подключения компонентов (котла, труб со всех контуров, дополнительного оборудования). Кроме того, предусматривают возможность в будущем подключать к коллектору новые элементы. Для удобства на рисунке отмечают все размеры резьбовых соединений, с помощью которых будут соединяться элементы системы.
Чтобы сделать коллектор своими руками, потребуются:
- Заготовить трубы нужной длины и диаметра. Для удобства изготовления, ту часть коллектора, в которую будут врезаться отводные патрубки, делают из трубы прямоугольного сечения.
- Нарезать из трубы или подобрать готовые патрубки.
- Отметить и прорезать необходимое количество отверстий. Нужно учесть, что для подключения твердотопливных котлов и бойлеров косвенного нагрева патрубок врезается с торца подающего участка. Электрические или газовые настенные котлы монтируют на распределительное устройство сверху. Газовый коллектор для напольного котла также подсоединяется с торца.
- Зачистить все заготовки от ржавчины.
- Сделать разметку и прорезать отверстия для патрубков.
- Прихватить сваркой все элементы коллектора, после чего тщательно обварить каждое соединение.
- Приварить к устройству элементы для крепления к стене.
- Удалить окалину, зачистив все места сварки.
Перед покраской коллектор котельной разводки проверяют на работоспособность. Для этого его заполняют водой, стараясь создать в оборудовании как можно большее давление. Устройство должно быть полностью герметично. Если в местах соединения наблюдается выделение влаги, придется еще раз проварить проблемные места.
Если вы решили изготовить распределительный коллектор своими руками, его качество и надежность должны соответствовать поставленным задачам.
Чем самоделка лучше покупного варианта
Наладить нормальную работу автономного отопления в доме, высотой более 1 этажа – задача непростая даже для специалиста. Для этого оборудуют специальное помещение и начинают плясать от печки. Непосредственно за отопительным оборудованием монтируют коллектор для котельной разводки. Через него происходит разводка труб по этажам. В большом доме одного распределителя теплоносителя недостаточно, поэтому для каждого этажа нужен коллектор для дополнительной разводки по помещениям.
Подобрать в магазине оборудование, идеально соответствующее задачам именно вашего дома непросто. Коллектор для отопления своими руками, рассчитанный под мощность котла, который вы используете, длину контуров и отапливаемую площадь комнат и теплого пола, обеспечит комфортное проживание в доме в зимнее время. Кроме того, коллектор из стальной трубы, сделанный самостоятельно, обойдется намного дешевле покупного, тем более, если их нужно как минимум по одному на этаж.
Нюансы самодельной работы
Главным условием для корректной работы отопления является создание в системе гидравлического баланса. Кольцевой коллектор для отопления должен иметь такую же пропускающую способность входящего патрубка (сечение основной трубы, подведенной к подающей магистрали) как и сумма тех же показателей во всех контурах. К примеру, для системы, имеющей 4 контура, это выглядит так:
D = D1 + D2 +D3 +D4
Изготавливая коллектор отопления своими руками, помните, что расстояние между подающим и обратным участком трубы должно составлять величину, равную не менее шести диаметрам гребенки.
При монтаже устройства учитывают следующие нюансы:
- электрический бойлер или газовый котел подключают к верхним или нижним патрубкам
- циркуляционный насос врезается только с торцевой стороны гребенки
- отопительные контуры подводят к верхней или нижней части коллектора.
Для отопления дома с большой площадью, циркуляционные насосы устанавливают на каждый контур. Кроме того, для выбора оптимального объема теплоносителя, на каждом входном и выходном патрубке устанавливают дополнительное оборудование – балансировочные расходомеры и клапаны для регулировки. Эти приспособления ограничивают приток горячей жидкости к отдельно взятому патрубку.
Чтобы коллектор котельной разводки выполнял возложенные на него функции в полном объеме, нужно чтобы длина всех подведенных к нему контуров была приблизительно одной длины.
Можно дополнительно (но необязательно) при изготовлении коллекторов отопления оборудовать смесительный узел. Он состоит из труб, которые соединяют между собой входную и обратную гребенку. В этом случае, для регулирования количества холодной и горячей воды в процентном соотношении, монтируют двух или трехходовой клапан. Он управляется сервоприводом закрытого типа, на который поступает сигнал от установленного в контуре отопления датчика температуры.
Вся эта конструкция позволяет регулировать температуру нагрева того или иного помещения или отдельного контура. Если на коллектор в котельной поступает слишком горячая вода, то в систему увеличивается приток холодной жидкости.
Для сложной системы отопления, в которой установлено несколько коллекторов, устанавливают гидрострелку. Она улучшает работу распределительных гребенок.
Коллектор для котельной, который вы изготовите самостоятельно, обеспечит нормальное функционирование отопления только в случае точного подбора параметров обводки системы. Поэтому сначала нужно доверить расчеты профессионалу, а потом уже приступать к работе.
Помните, что комфортная температура в доме зависит от множества факторов. Только полностью сбалансированная система обеспечит корректную работу отопления.
