Коллекторный тип разводки труб в помещении: 4 совета от сантехника

0 1 620

Жильцы многоквартирных домов знакомы с ситуацией, когда включение воды на кухне приводит к крику того, кто в этот момент принимает душ в ванной. Классический способ разводки внутридомовых сетей никак не справлялся с подобной ситуацией.

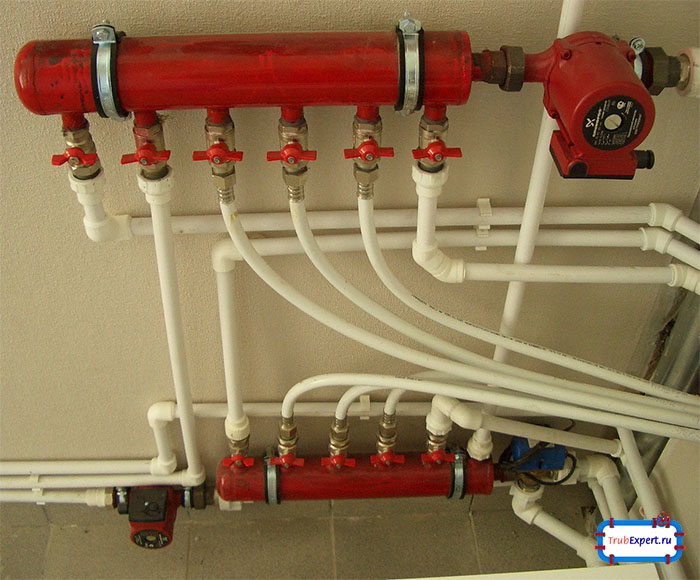

разводка труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Разводка труб своими руками — проще простого


Типы разводки труб в квартире и доме

Время не стоит на месте, и сегодня схема водопровода в квартире или доме может выполняться по трем схемам – тройниковой, коллекторной, и смешанной.

  • Тройниковый способ. Сеть подключается по последовательной схеме, через тройники. Суть его в том, что от стояка идет одна труба через все места потребления воды – краны в ванной, туалетный бачок, кухонный смеситель. Традиционный вариант, основное достоинство — низкая стоимость монтажа, используется минимальное количество материалов. Недостаток – зависимость каждого источника потребления друг от друга. Для ремонтных работ приходится перекрывать коммуникации по всему помещению. Поэтому на каждом месте потребления устанавливается отдельный запорный кран для проведения ремонтных и аварийных работ.
  • Коллекторный способ, который еще называют лучевым. Подключение к центральному водопроводу производится через коллектор, к каждому месту потребления воды от стояка идет своя труба. Персональная на краны в ванной, отдельная на кухонную раковину, и отдельная на туалетный бачок. Когда используется распределительный коллектор для воды, в случае падения давления в системе напор в каждом кране одинаковый. При необходимости можно установить индивидуальный регулятор давления на каждый отвод. Дополнительным удобством будет сосредоточение всех элементов управления в одной точке. Минусом такого способа будет повышенная стоимость монтажа, к каждому потребителю идет пара труб, горячего и холодного водоснабжения.
  • В многоквартирных домах зачастую используют смешанный тип прокладки коммуникаций. Подключение к центральному водопроводу от общего стояка до квартиры — тройниковая система, а непосредственно в квартирах – коллекторная.

Сам распределительный коллектор (или коллекторная гребенка) представляет собой толстую трубу с одним входом и несколькими выходами.

При прокладке тепловых сетей их используют парами, одна на вход и одна на выход. Не стоит путать коллектор отопления и водоснабжения и канализационный коллектор. При отводе стоков это магистраль, в которую входят трубы, и сборная емкость или централизованный сток.

  1. Возможность отключить воду в одном месте потребления, не затрагивая другие. Коллектор для воды позволит перекрыть ее на кухне, оставив водоснабжение ванной комнаты.
  2. Вся сеть управляется из единого узла управления. Очень удобно, особенно когда под это выделяется отдельное помещение или сантехнический шкаф.
  3. Равномерное давление в сети. Можно принять душ, не обварившись кипятком от того, что кто-то спустил воду в бачке. Коллекторная разводка труб водоснабжения в квартире дает дополнительный бонус – более стабильное давление в сети, при повышении давления в общедомовой системе коллекторная гребенка возьмет часть излишка на себя. К тому же каждый из источников можно оборудовать регулятором давления.
  4. Водопроводный коллектор с кранами соединен только трубой, без дополнительных устройств, что повышает надежность всей сети целиком.
  5. Есть возможность монтировать систему водоснабжения по частям. По мере завершения ремонтных работ в одном помещении достаточно подключить к гребенке очередного потребителя.

Распределительный коллектор для воды должен быть выполнен согласно всех технических правил.


Минусы системы

Без отрицательных сторон тоже не обойтись. К ним можно отнести:

  1. Большое количество стройматериала. Тройниковая система требует гораздо меньше труб.
  2. Необходимо отдельное место для размещения гребенки. Концентрация управляющих элементов в одной точке добавляет удобств, но только в том случае, если есть под это место. Коллектор для водопровода желательно размещать в отдельном помещении или коллекторном шкафу.

Чтобы разводка водопровода в квартире не приносила неудобств, лучше использовать металлопластиковые трубы. Гарантийный срок эксплуатации 50 лет, легко гнутся и монтируются, подходят для скрытой прокладки в стенах и полу.

Поэтапная сборка гребенки с кранами 1, 2, 3, 4

Сборка лучевой системы водопровода предусматривает следующие этапы:

  • подключение запорного вентиля к центральной трубе;
  • монтаж фильтра грубой очистки;
  • подключение счетчика воды;
  • установка фильтра тонкой очистки;
  • монтаж клапана обратного давления;
  • подключение распределительного коллектора;
  • подключение каждого крана или иного потребителя.

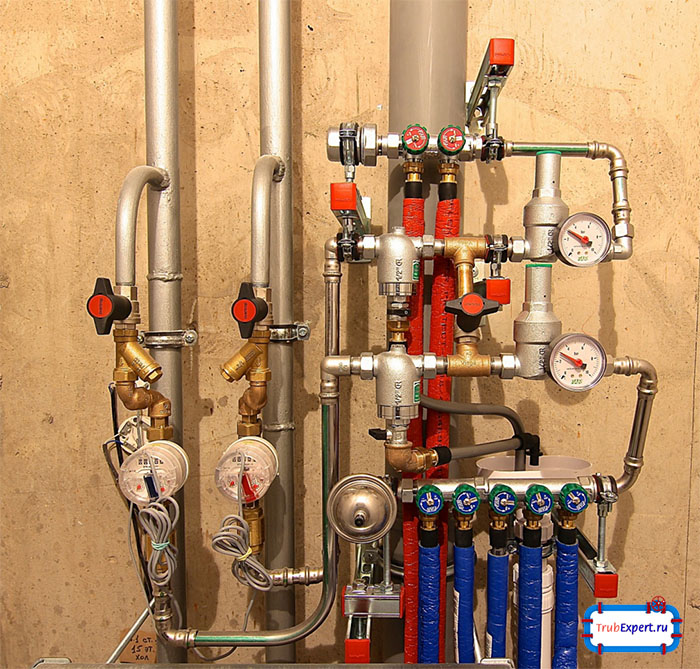

Коллекторная разводка
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Проект разводки труб для больших домов, лучше доверить специалисту

Процедура одинакова для холодного и горячего водоснабжения, допустимо использовать самодельный коллектор из полипропилена. Если в дом подается только холодная вода, то один коллектор ставят напрямую, а второй – после водонаргевателя.

Коллекторный способ прокладки систем отопления из полипропилена с помощью производителей Far, Рехау

Отопление чаще требует лучевого способа прокладки сети. Только коллекторы для отопления обеспечат разводку теплых полов в частном доме и квартире. Плюсы отопления через коллектор:

  1. Регулировка подачи тепла в каждом помещении индивидуально, в зимнем саду и в спальной комнате температура должна быть разной.
  2. Есть возможность установить прибор для автоматической регуляции температуры в каждом помещении индивидуально.
  3. Единое место управления теплосетью.
  4. Так как каждая батарея отопления запитана индивидуально, допускается использовать трубы малого диаметра, последовательное соединение батарей потребует большей пропускной способности.
  5. Поэтапный монтаж, с подключением новых контуров по мере готовности.

Без минусов тоже не обошлось:

  1. Увеличение расхода труб, и как следствие удорожание монтажно-ремонтных работ.
  2. Обязательное использование циркуляционных насосов, и как следствие энергозависимость.
  3. При монтаже коллекторной системы отопления в доме требуется установка расширительного бака для стравливания воздуха. Объем бака не менее 10% от объема всей отопительной системы.

Этапы сборки лучевой отопительной системы:

  • монтаж напорного трубопровода от подающего штуцера котла к первому коллектору;
  • соединить первый коллектор на отопление с верхним штуцером батареи;
  • подключение нижнего батарейного штуцера ко второму коллектору;
  • монтаж циркуляционного насоса между вторым коллектором и принимающим штуцером отопительного котла.

Для отопительных систем, которые прокладываются внутри полов и стен, нужна мягкая гибкая труба. Недопустимо использование соединительных  штуцеров и фитингов в местах с закрытым доступом.

Как сделать распределительный коллектор для воды своими руками: схема

Дело это не сложное, но ответственное. Главное, правильно спланировать и понимать, какую сеть нужно собрать, сколько потребителей будет задействовано, и какая нужна пропускная способность. Собрать коллектор для отопления своими руками можно из пластика или металла. По сути своей это труба с одним входом и несколькими выходами. Коллектор отопления купить проще, но не всегда в наличии может оказаться устройство с требуемыми характеристиками.

При проектировании коллектора надо учесть:

  • диаметр подающего и обратного контуров должен быть в три раза больше диаметра потребляющих контуров;
  • подведение и отвод воды или пара должен находиться на торцах;
  • расстояние между подающим и обратным вводами не меньше 10 см;
  • предусмотреть возможность подключения дополнительных источников потребления.

ПОСМОТРЕТЬ ВИДЕО

Коллектор из полипропилена своими руками подойдет для водоснабжения. Пластик справится с рабочей температурой и давлением водопровода. Коллекторы для системы отопления делают из металла. Распределительный коллектор для воды способен сделать отопительную коммуникацию максимально продуктивной.
