2 причины и методы борьбы с гидроударом в системе водоснабжения

2 3 062

Трубопровод в случае со снабжение водопровода, и в качестве отопительного элемента дома или квартиры — прочная конструкция, способная выдерживать большие нагрузки и работать десятки лет. Касательно давления, металлические, пластиковые и полипропиленовые трубопроводы спокойно выдерживают внутреннее давление в 4 атмосферы, и даже если это значение по каким-либо причинам кратковременно превышается на 1-2 единицы, ничего страшного не случится.

Гидроудар в системе водоснабжения или отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Гидроудар в системе водоснабжения или отопления

Однако существует такое понятие, как гидравлический удар в трубопроводах, при котором внутреннее давление резко возрастает до 10-20 атмосфер и появляется серьезный риск прорыва труб горячего или холодного снабжения.


Природа гидроудара

Охарактеризовать или описать гидроудар в системе водоснабжения несложно, рабочее воображение и минимальный багаж знаний по физики помогут в этом. Представьте, как по трубопроводу течет вода, она движется с определенной скоростью и оказывает на стенки труб давление в 2-3 атмосферы.

Но вдруг на пути водяного потока возникает препятствие, это может быть:

  • Завоздушенность — воздушная пробка, возникающая вследствие неправильной эксплуатации водопровода, его неграмотной конструкции и т.д. (все знают, что нужно открывать клапаны в системах водопровода, чтобы спускать воздух перед подачей воды, обычно речь идет о системах отопления).
  • Запорная арматура — элемент крана, вентильного или шарового, перекрывающий трубу с целью остановки воды и препятствования ее дальнейшему течению по системе водоснабжения. Каждая система теплоснабжения и другие водопроводы оснащены такими кранами на определенных участках.

Сталкиваясь с подобным препятствием, водяной поток не может мгновенно снизить свою скорость, а это значит, что при той же скорости на определенном участке возникает попытка увеличения объема жидкости, то есть резкий скачок давления. Труба в такой ситуации испытывается на прочность колоссальным поднятием атмосфер и может не выдержать.

Отсюда вытекает вывод, что гидроудар в трубопроводе — частая причина его разрушения и чем дольше служит система водоснабжения, тем уязвимее она становится, особенно в случае с металлическими трубами, подверженными коррозии.


Возможные причины

Гидроудар
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
То, что причиной гидроудара в водопроводах — резкий скачок атмосферного давления в трубах, мы разобрались

Проблема состоит в том, что причин этому феномену может быть много, но распространенными считаются три:

  1. Резкое включение или остановка насоса, работающего на высоких оборотах, а также его поломка или экстренное отключение;
  2. Экстренная остановка жидкости, текущей по трубам, путем перекрытия запорной арматуры;
  3. Препятствие на пути потока жидкости в идее воздушной пробки.

Случай с работой или неисправностями насоса — наименее вероятным из этого списка. Прорыв канализации или водопровода из-за гидроудара по этой причине происходит реже других пунктов. Объясняется это тем, что у многих насос не установлен вовсе, а если он все же имеется, такое оборудования оснащается защитными системами.

Гидроудар из-за образования в системах отопления и подачи воды воздушной пробки более частое явление. Этот случай опасен тем, что при соприкосновении потока воды с завоздушенностью, скорость жидкости не снижается, а давлению и воздуху в закрытой среде некуда деться, что грозит сильным повышением атмосферного давления. Если 1–2 раза трубопровод выдержит, частые инциденты приведут к тотальным последствиям и прорыв труб неизбежен.

Наиболее частой причиной гидроудара по статистике становится именно резкое закрытие запорной арматуры. Этот фактор сильно усугубился, когда широкое распространение получил шаровый кран. Дело в том, что при вентильном кране, поток воды перекрывался постепенно, путем поэтапного закручивания вентиля и давление в трубах оставалось в допустимых пределах. Но технология шарового крана действует в разы быстрее и движущаяся жидкость внутри трубопроводов врезается в препятствие резко, не сбрасывая скорость, что приводит к сильному износу оборудования из-за повышающихся нагрузок и повышает риск гидроударов. В таких ситуациях даже компенсаторы для трубопроводов спасают не всегда.


Неприятные последствия и методы защиты от гидроудара

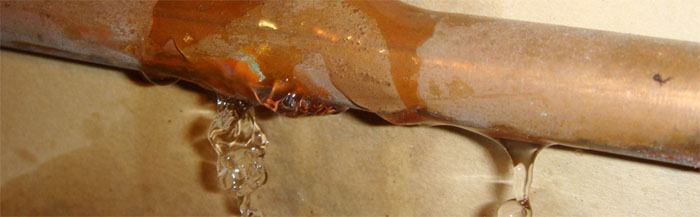

Разрушение трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Самые страшные последствия после сильного гидроудара — всевозможные разрушения трубопровода

Дело в том, что в теории, внутреннее давление в трубе может расти без остановки, достигая любой силы. Последствия в таких ситуациях будут следующими:

  • Прорыв трубы, разрушение трубопровода или системы подачи тепла;
  • Деформация или уничтожение приборов отопления;
  • Как следствие — прекращение подачи воды и тепла на время ремонта;
  • Получения ожоговых травм жильцами, находившимися в непосредственно близости от тепловых сетей во время гидроудара;
  • Гидравлический удар в трубах приводит к затоплениям вашего имущества и соседей, живущих под вами (в случае с квартирами).

Глядя на этот неполный список возможных последствий, хочется узнать о методах защиты от гидроударов. Как обезопасить себя от возможного несчастья?

Первый и самый весомый аргумент в сторону защиты от гидравлических ударов — компенсаторы трубопроводов. Эти специальные приспособления способны принимать в себя часть жидкости из общей системы при возрастании внутреннего давления, снижая его таким образом. Виды компенсаторов водопроводов бывают разными, но наибольшее распространение получили сильфонные, линзовые и сальниковые, ввиду своих эксплуатационных особенностей.

Еще один метод защиты — клапан для защиты от гидравлических ударов. Этот приспособление устанавливается в системах повышенного давления и при использовании насоса. Этакий гаситель гидроударов, клапан открывается и сбрасывает излишнее давление при его резком скачке.

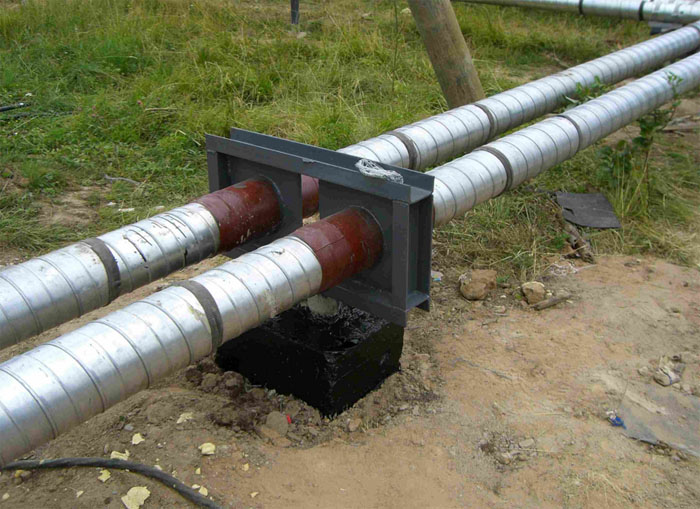

Неподвижные опоры для труб теплоснабжения
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Касательно больших магистралей и длинных участков трубопровода теплоснабжения, для защиты на них устанавливают неподвижные опоры для труб теплоснабжения, которые фиксируют конструкцию, делая ее более жесткой, устойчивой к вибрации и повышениям давления

Обязательно устанавливайте в своих домах и квартирах краны, позволяющие перекрыть подачу воды. Так вы сможете быстро перекрыть воду в аварийных ситуациях и обезопасите себя от возможных последствий, даже если беда произойдет.

ПОСМОТРЕТЬ ВИДЕО

Защита трубопроводов обычными методами, а точнее — мерами предосторожности, обязательна. Закрывайте опорную арматуру постепенно, спускайте воздух из труб заблаговременно и установите компенсатор гидроударов, желательно большого объема.

Борис Аронович
2017-02-21 19:23:28
СНиП на внутренний водопровод обязывает применять запорную и водоразборную арматуру ПЛАВНО ПЕРЕКРЫВАЮЩУЮ ПОТОК ВОДЫ!!! А сейчас в массовом порядке хозяйва квартир и строители в нарушении этого требования устанавливают шаровые краны и рычажные смесители которые МГНОВЕННО перекрывают поток воды! в результате каждый раз происходят гидроудары! Рано или поздно это кончается аварией - затопом! СНиПы отстают от прогресса! Воздушные пробки в водопроводе создают шумы и шелчки, а не гидроудары, компенсаторы и полотенцесушители не спасают! Изучайте Жуковского Н. Е. и матчасть! Успехов вам!
Александр
2017-06-16 16:00:44
Воздушные пробки в трубопроводах с высоким давлением создают микрогидроудары и последствием которых (кавитации) являются шумы и шелчки.
