Устанавливаем распределительную гребёнку: инструкция по монтажу из 3 шагов

1 2 653

Запросы потребителей тепла постоянно растут. Уже недостаточно одних радиаторов для комфортного времяпрепровождения в доме, существуют современные теплые полы с водяным контуром, горячее водоснабжение, парные в банях и прочие условия, требующие большой температуры. Чтобы обеспечить все «прихоти», недостаточно отопительного агрегата – теплоносителя должен равномерно разойтись по всем точкам, без ущерба для каждого помещения. Самое простое решение – распределительная гребенка. Что это, как работает и есть ли возможность установки своими руками – об этом и поговорим.

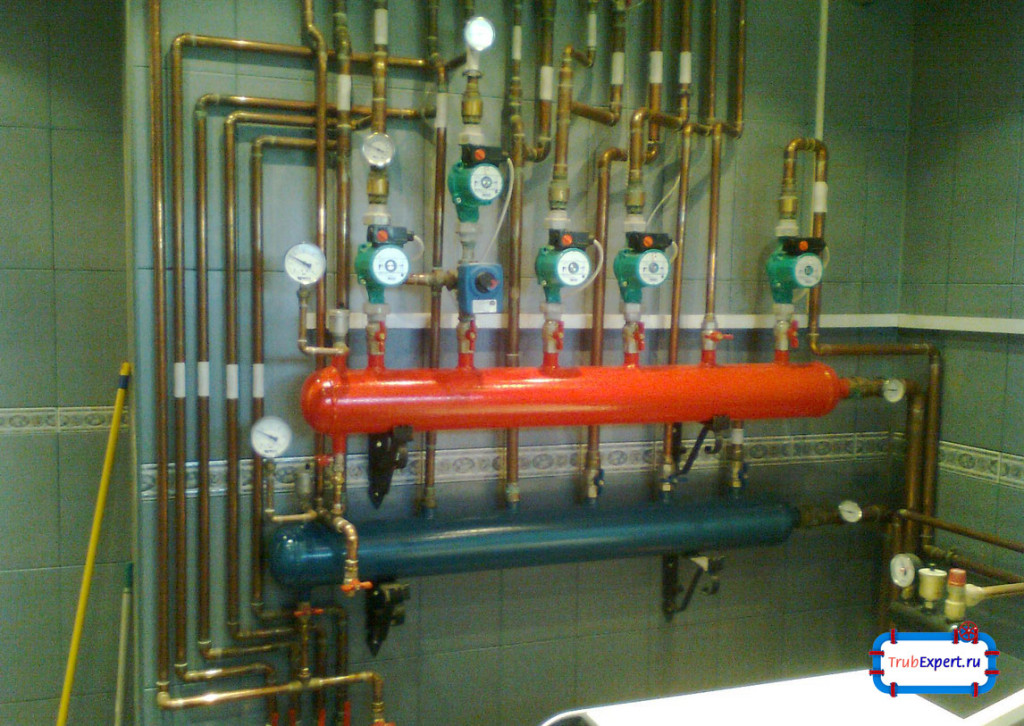

Гребёнка отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Гребенка, от которой идут выводы для подсоединения приборов отопления


Цели установки гребенки для воды

Вне зависимости от протяженности домашнего отопления, температура носителя на любом участке должна оставаться в разрешенном диапазоне, без значительных погрешностей – это первая задача установки распределительного коллектора или гребенки, как его называют иначе. Кроме этого:

  • Распределительный узел отопления делает магистраль ремонтопригодной без отключения котла и радиаторов – требуется лишь перекрыть кран на нужном участке.
  • Коллектор позволяет сэкономить на топливе, оптимизировав подачу должного количества носителя в радиаторы. Если помещение не требует высокой температуры, подачу уменьшают и, наоборот, увеличивают до комфортной в детских, спальнях и других уголках дома.

Описанные причины установки, несомненно, важны для комфортного и экономного пользования отоплением и генерацией горячей воды. Однако, есть незначительный недостаток – гребенки для воды с кранами, габаритны и в небольших помещениях неуместны выступающим положением. Продумывать «маскировку» важно заранее, пряча устройство в стены или под пол.


Конструкция и правила установки гребенки

Коллектор отопления для котельной представляет собой сложную конструкцию из двух распределителей, один из которых направлен в подающую линию, а другой собирает остывшую воду. Материал изготовления – нержавеющая сталь или чугун. Первый предпочтительнее, так как выдерживает высокие перепады температуры носителя и стоек к коррозии. Чугун же хорошо держит тепло, но хрупок. Цена соответственная. Кустарные конструкции делают из пропиленовых труб.

Конструкционная часть гребенки содержит энное количество выводов – число варьируется по наличию имеющихся к подключению радиаторов. В любой момент количество увеличивают или уменьшают – наращивая или сокращая систему. Распределительная гребенка снабжается запорной арматурой – кранами. Они представлены двумя видами:

  • Отсечные. Их действие в полном перекрытии подачи теплоносителя в отопительную систему или на участки трубопровода.
  • Регулирующие. С их помощью тот или иной участок сокращает или увеличивает поступающий объем горячего теплоносителя.

Сливные и воздушные клапаны – неотъемлемая часть конструкции гребенки отопления. Рядом с ними располагают приборы КИП – манометры, термометры. Устройства находятся рядом, в случае корректировки данных или ремонта пользоваться конструкцией удобно.


Правила установки распределительного коллектора в котельной

Регламент расположения гребенки один – на каждый этаж жилого дома положена автономная конструкция. Это вызывает некоторые трудности, так как множественный коллектор – это:

Распределительная гребенка системы отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема подключения пластиковых труб

  1. Расходы на комплектующие. Протяженность тепловой магистрали увеличивается, следовательно, возникает необходимость в приобретении дополнительных составляющих – труб, клапанов, уплотнительных материалов.
  2. Для беспроблемного поднятия теплоносителя на второй этаж требуется циркуляционный насос. Соответственно возрастут траты на электроэнергию.
  3. Объем работ увеличивается из-за величины конструкции и сложности установки. Если прибегать к услугам профессионалов, то возрастут и траты.

Те не менее расходы окупятся со временем. Распределительные гребёнки с кранами – экономичные конструкции, которые оптимизируются под собственное потребление.

Монтаж коллектора для системы отопления с кранами

Профессиональная работа выгодно отличается от самостоятельной наилучшим положением конструкции – мастера заранее обеспечат обозначение на чертеже, согласно которому и пойдет монтаж. Достоинства работы бригады в следующем:

  • Внесение конструкции распределительного коллектора-гребенки в проект дома. Бюрократические проволочки требуют соблюдение фактического наличия приборов в доме с документальным. Если пропустить этот этап, то сложности возникнут на стадии купли-продажи жилого строения, когда потребуется. И при ревизии системы, подключенной к магистральному отоплению.
  • Наилучшее положение коллектора без ущерба полезной площади. Если нет ниш, кладовок и прочих подсобных помещений, то профессионалы заштробят выемку в стене, при ее должной толщине. Тогда распределительная гребенка системы отопления не помешает никому и ничему.
  • Профессиональный и быстрый монтаж. Так как конструкция коллектора заранее собирается под конкретный проект, то закончить работу мастера смогут в течение нескольких дней или раньше при условии строящегося дома. Владельцы будут уверены в плотности соединений, особенно если распределительный коллектор для воды находится под полом или в стенах – вода не просочится.

Главное преимущество в профессиональной работе – гарантия. Она позволяет бесплатно отремонтировать любой участок конструкции, если нештатная ситуация случилась в срок действия сложной схемы.

Самостоятельное изготовление сантехнического распределительного коллектора

Торговые сети предлагают готовые конструкции, но распределительные гребенки для отопления заводского производства трудно подобрать под собственный проект. Поэтому модель конструируют самостоятельно, учитывая собственные потребности:

Распределительная гребенка
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Современная коллекторная система

  • Количество контуров. Важно понимать для чего требуется система – множественные радиаторы или они же вкупе с производством горячей воды, теплыми полами, генерацией пара. Стоит учесть возрастающие запросы и увеличение тепловой мощности агрегата – в будущем, возможно, подключение других точек потребления.
  • Технические параметры. Мощность насоса, материал изготовления узла – как правило, распространена водораспределительная гребенка из гибких или пропиленовых труб.
  • Наличие автоматики котла и соответственно сопутствующего оборудования – клапанов, средств контроля, накопительных емкостей.

До начала работы важно иметь на руках готовую схему разводки с включенной в нее многочисленной запорной арматурой и средствами контроля. Так, проще укладывать трубы, рассчитывать шаг, и знать на каком участке будет располагаться тот или иной узел конструкции.

Нюансы подключения гребенки Rehau, Meibes, Far, Oventrop: электрические варианты для отопления и теплого пола

Монтаж гребенки для отопления начинается с определения точек подключения в зависимости от типа отопительного агрегата. Например:

  • Электро- и газовый агрегат подключается к конструкции сверху и/или снизу.
  • Твердотопливные печи, котлы пеллетного и длительного горения врезаются в гребенку с торцов.
  • Подача-обратка подцепляются снизу и/или сверху.
  • Насосы и бойлера косвенного нагрева присоединяют с торца.

Последовательно соединенные патрубки располагаются друг от друга на расстоянии 10–20 см. Это достаточное расстояние, чтобы ремонтировать тепловой узел без проблем доступности.

Монтаж гребенки из металлических труб в квартире студии своими руками

Для конструкции приобретаются профильные трубы, квадратного и круглого сечения. Толщина стенок от 2 мм, в зависимости от температуры носителя. Соединяют их сваркой поэтапно, после чего каждый участок проверяется на герметичность. Когда конструкция готова и протестирована, для ее крепления, в стене или ниже монтируют специальные крюки, на которые гребенка системы отопления вешается – просто оставить ее в положении стоя нельзя, да и вид будет неряшливый.

Готовую конструкцию зачищают в местах сварных швов, покрывают специальной антикоррозионной краской и покрывают составом в тон стенам или радиаторам – так, она не будет выделяться. Если разводка в доме к батареям будет металлической, то подачу и обратку снабжают контргайками и регулировочным краном для отключения или уменьшения/увеличения напора теплоносителя. Далее, производят распределение труб согласно схеме домашнего отопления.

Металлическая гребенка своими руками требует ревизии чаще, чем смонтированная из пластиковых труб – профилактика происходит 1 раз в год. Заключается в промывке коллектора и проверке герметичности.

Распределительный узел
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Распределительный узел отопительной системы

Монтаж гребенки из полипропилена: делаем контур

Современный коллектор из полипропилена своими руками сделать несложно. Более того, пластиковые патрубки отличаются большими достоинствами, чем металлические. А именно:

  • Лучше сохраняют тепло – металл, при отключении подачи горячего теплоносителя, остывает быстро. Исключение – чугун, но он отличается хрупкостью.
  • Не требуют умения работать сварочным аппаратом. Все узлы соединяются пластиковыми переходниками, коленами, тройниками.
  • Не подвержены коррозии и не деформируются под воздействием высокой температуры воды.
  • Полностью смонтированный узел легок, следовательно, для собственных домов в несколько этажей, существенной нагрузки не окажет.

Собирается гребенка из полипропиленовых труб быстро, если схема под рукой, равно как и все комплектующие.

Монтаж по схеме

Кардинальных отличий от сборки металлической конструкции в гребенке из пластика нет. Важно только применять при соединении уплотняющую ленту-фум или Тангит Унилок, маркированные как годные для больших температур. Патрубки соединяются пропиленовыми муфтами и коленами. После монтажа гребенки, конструкцию проверяют на герметичность. На входы-выходы устанавливаются регулирующие краны. Подача-обратка снабжается контрольно-измерительными приборами.

Пластиковая гребенка – распределительный коллектор для воды выгодно отличается от металлической тем, что даже сработанная своими руками выглядит презентабельно, не требуя покраски или маскировки под стены и полы.

Улучшение характеристик

Чтобы коллектор отопления работал экономно и оптимизировано, к гребенке присоединяют гидрострелку – трубу с несколькими выходами для присоединения, по виду напоминающую общее устройство, но с большим объемом внутри. Ее монтируют к коллектору, а принцип действия следующий:

  • Нагретый первый контур медленно циркулирует в устройстве.
  • Отбор воды происходит на разных расстояниях от присоединения обратки и подачи, отчего контур гребенки получается замкнутым, поддерживая постоянную температуру.
  • Напор регулируется кранами.

Гидрострелка приобретается из нержавеющей стали или изготавливается из полипропиленовой труб диаметром 70–100 мм.

ПОСМОТРЕТЬ ВИДЕО

До того как гребенка отопления своими руками начнет работу, всю конструкцию заполняют водой и проверяют на герметичность.

Важно учесть, что тест проводится на холодной воде под действием циркуляционного насоса – если есть капли конденсата, то течи немедленно устраняют, так как при температуре швы расширятся.
