Паровое отопление в частном доме своими руками: простой способ

0 777

Паровое отопление представляет собой систему, в которой носителем тепла является водяной перегретый пар. Согласно современным нормативным актам, такой тип обогрева недопустим в общественных и жилых сооружениях. Иногда паровой котёл применяют для отопления технических помещений, складов, подъездов.

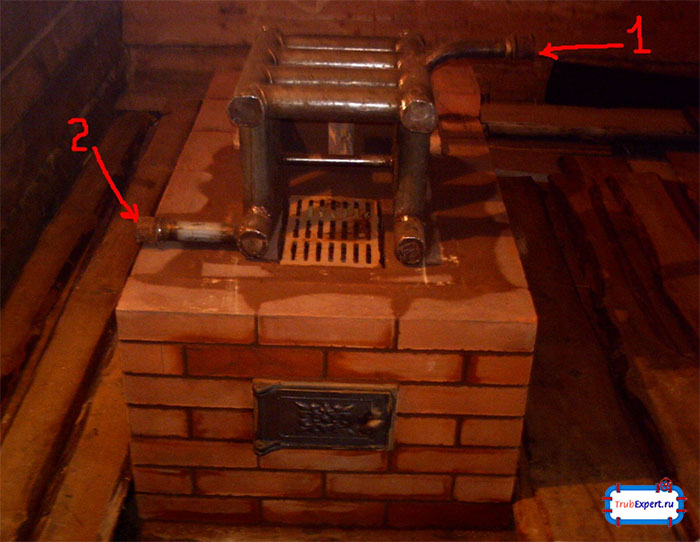

Паровое отопление
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Паровое отопление самое сложное в эксплуатации

Паровое отопление в частном доме устанавливается по желанию хозяев. Но тут следует учесть, что придется проводить паровое отопление своими руками.

В домашних условиях парогенераторы служат для химчистки мебели, ковров, глажки или увлажнения воздуха. Именно для этого применяют ультразвуковой парогенератор.

Плюсы системы:

  1. Умеренная стоимость.
  2. Низкие теплопотери.
  3. Используя специально разработанные схемы и материалы, можно сделать парогенератор своими руками.
  4. Высокая эффективность. В отличие от водяного отопления паровая печь отдает энергию тепла в пространство с помощью излучения и конвекции.
  5. Монтаж производится с помощью небольших труб и радиатора.
  6. Паровая установка не размораживается. Теплоноситель не замерзает при разной температуре, а систему включают, когда в этом есть необходимость.



Из минусов парового отопления выделяют то, что пароводяной котел

шумно работает, существует высокая вероятность аварийных ситуаций, агрегат подвержен образованию коррозии.


Нюансы отопительных схем

Схема отопления паром зависит от следующих факторов:

  • площади обогреваемого помещения;
  • места расположения отопительного агрегата;
  • расположения и количества вспомогательных элементов: регулирующей арматуры, контроллеров, вентилей и фильтров, радиаторов.

Работа по интегрированию паровой системы в сооружение начинается с проекта, выполненного профессионалами.

Выделяют много схем обогрева, но паровые системы объединяет одинаковый набор элементов: контрольные и измерительные агрегаты, запорная арматура, трубы для магистрали, генератор пара, оборудования для нагревания.

Трубопровод делится на:

  1. Паропровод (используется для подачи пара внутрь схемы отопления), делится по методу движения и способу наполнения жидкостью.
  2. Конденсатпровод (удаляет конденсат, который скапливается в магистралях и радиаторах), делится на сухой и мокрый, самотечный и напорный.

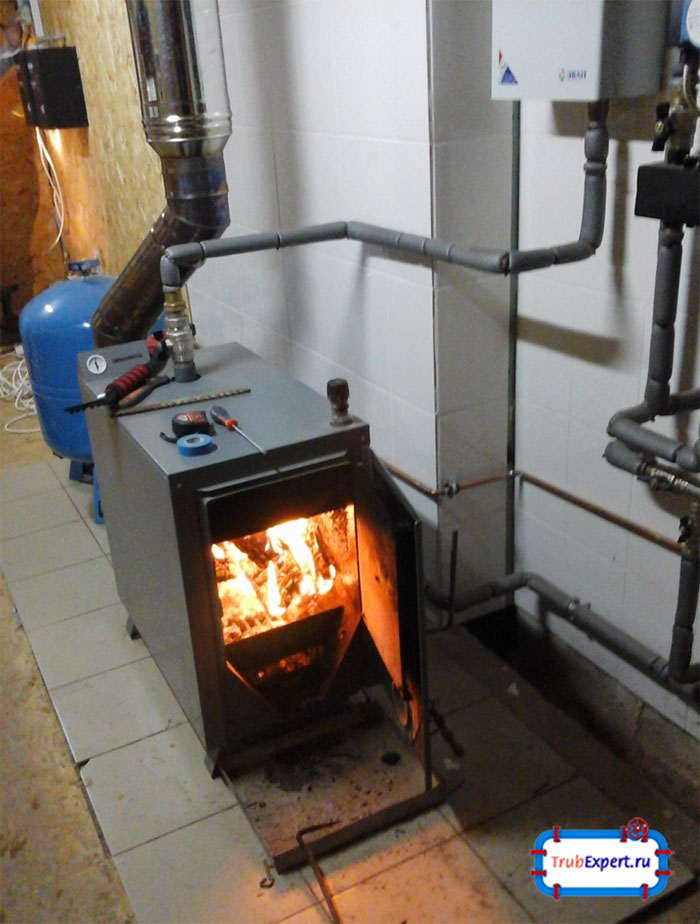

Паровая печь
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Имея такую печь нужно много свободного места для хранения дров

Трубы для системы прокладывают по дому в виде однотрубной или двухтрубной системы.

Часто используют двухтрубную схему, при монтаже которой необходимо больше труб. Но при этом она проста в эксплуатации и монтаже (устанавливают на входе вентиль паровой для регулировки и на выходе отводчик конденсата).

Однотрубный вариант используется реже по причине сложности с регулированием потока пара. Схема считается более затратной из-за необходимости установки дополнительного оборудования.


Устройства парогенератора

Важнейший элемент схемы парового отопления – это котел. Для начала определяют его мощность, которая зависит от площади отапливаемого помещения. Если она не превышает 200 кв. м., то хватит котла с мощностью до 25 кВт, при большей квадратуре используют мощные агрегаты.

Устройство парового котла зависит от типа теплообменника. Паровые котлы бывают жаро- и водотрубными, которые предполагают циркуляцию теплоносителя по змеевикам, при этом он прогревается с наружной стороны с помощью дымовых газов или пламени горелки.

Жаротрубное устройство работает на основе прохождения раскаленных продуктов сгорания в теплообменнике, которые нагревают воду в баке до появления пара.

Конструкция котла состоит из циркуляционного контура, предназначенного для движения пара и воды.

Схемы циркуляции воды внутри парового котла:

  1. Прямоточная, обеспечивающая непрерывное движение теплоносителя.
  2. Естественная, где циркуляция теплоносителя обеспечивается разностью его плотности в холодной и прогретой частях контура (паровое отопление без насоса).
  3. Принудительная (многократная), при которой воду в трубную систему котла закачивают насосами.

Важный момент: в генератор пара не допускается подача холодной воды (производитель оборудования обычно указывает температуру).

Печь
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Печь может занять до пяти процентов от всей площади помещения

Принцип работы паровой системы

Главная цель парового генератора – сжечь природный газ или другое топливо в топке, а тепло передать воде, циркулирующей в теплообменнике для того, чтобы превратиться в пар и передать его потребителям.

Устройство и принцип работы парогенератора: вода нагревается под воздействием источника тепла и образует пар, который проходит по трубам к отопительному агрегату. Там, конденсируясь, он выпадает на внутренние плоскости и отдает тепло в радиаторы или конвекторы. Конденсирующую жидкость можно провести назад к котлу двумя способами:

  1. По замкнутому контуру. Делая парогенератор своими руками, следят за разницей давления жидкости на выходе и входе системы, а паросборник помещают под радиаторами.
  2. По разомкнутому контуру, где в бак конденсат стекает самотеком и насосом перекачивается к нагревателю воды. Изготавливая генератор пара своими руками, важно помнить, что имеет значение правильный уклон труб, чтобы вода текла без препятствий.

Отопление с печью

Востребованным считается паровое отопление от печи. Это более дешевый, не автоматизированный тип обогрева помещения. Идеальным считают сочетание печи с твердотопливным котлом.

Важно следить, чтобы не было задымления помещения, где расположена печь, сооруженная из огнеупорного кирпича или металла.

Следует учесть, что металлическая печь остывает гораздо быстрее кирпичной. Дымоход целесообразно выполнять из металла, а самое экономичное сырье для обогрева – древесина твердых пород.

Нюансы монтажа

Монтаж паровой отопительной системы осуществляется на основании проекта. Если есть необходимость, подготавливают поверхности для крепления радиаторов и установки оборудования.

Если система работает от котла, его устанавливают, учитывая требования техники безопасности. Затем крепят радиаторы, прокладывают трубопровод, устанавливают контроллеры, клапаны, регулирующую арматуру.

Генератор пара своими руками

С целью экономии средств изготавливается паровая турбина своими руками.

Берутся следующие заготовки:

  • чайник из металла;
  • тонкостенная трубка из нержавейки;
  • кусок листового алюминия;
  • компьютерный кулер.

Из алюминиевого куска вырезают крыльчатку, необходимой для маломощной паровой турбины. Дно чайника просверливают и, впаивая, вводят туда трубку. Снаружи укрепляют змеевик, который перегревает пар. Змеевик изготовить сложнее всего, т. к. он берет на себя нагревательную нагрузку (делать его лучше из нержавеющей трубки). Другой край трубки подводят к лопаткам крыльчатки.

Кулер освобождают от электродвигателя, крепят вместе с крыльчаткой на одной оси. Дешевый мини-агрегат укрепляют в алюминиевом круглом корпусе, подходящем по диаметру к крышке чайника.

Паровой котёл своими руками – задача не из простых, но элементарные модели или аналоги делают самостоятельно.

Парогенератор для бани своими руками изготавливают, используя пустой газовый баллон с врезанными в нижнюю часть тэнами. Вверху баллона устанавливают трубки с резьбой (4 шт.) для накрутки автоматики, клапан для сбрасывания давления и кран для заправки водой. Трубку с шаровым краном приваривают сбоку для регулирования уровня воды.

ПОСМОТРЕТЬ ВИДЕО

Сделать парогенератор для производства большого количества пара можно, используя разработанные специалистами схемы.

Парогенераторные системы нечасто применяют для обогрева жилых помещений, так как это запрещено законодательством.
