Знаете ли вы, как устроен водопроводный кран?

0 668

Водопроводный кран – древнейший представитель запорной арматуры. Этот механизм стоит последним в ряду последовательных методов и совокупности средств, с помощью которых вода поступает в каждый дом. Такой предмет жизненно необходим, следовательно, сделав правильный выбор в пользу того или иного типа водопроводного крана, вы обеспечите себе комфортную жизнь на ближайшие 2-3 года.

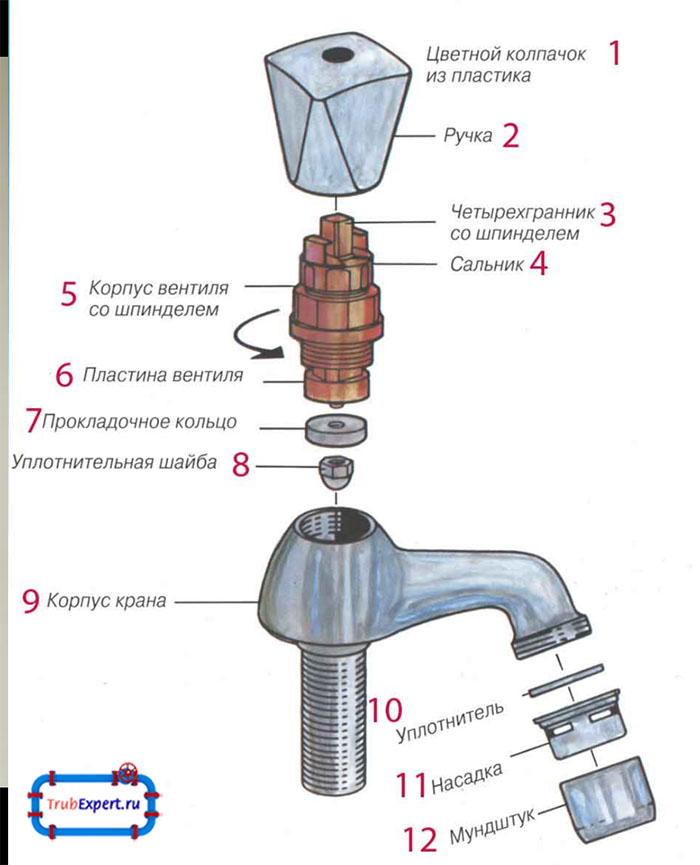

устройство водопроводного крана
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Водопроводный кран в наше время, обычное дело, хотя всего 100 лет назад,  пользовались колодцами и ведрами

С помощью смесителей регулируется поток воды и выбирается нужная температура. С каждым годом на рынке запорной арматуры увеличивается ассортимент. Дизайнеры на протяжении последних 10-ти лет разрабатывают новые вариации для внешнего оформления водопроводных смесителей. В специализированных магазинах встречаются модели из латуни, гранита, хрома, нержавеющей стали и даже из керамики. Из них наиболее высококачественной моделью является латунный вентиль с цельным корпусом. Но, несмотря на внешние различия по материальному составу, устройство водопроводного крана отличается малым количеством разновидностей. Прочитав эту статью, вы получите подробную информацию об устройстве каждого типа водопроводного крана. В дальнейшем это поможет вам самостоятельно выбрать  подходящую модель смесителя, а затем собственными руками установить его в сантехническом узле или на кухне. Эти знания не помешают при поломке смесителя, в таком случае вы сможете самостоятельно производить обслуживание и ремонт кранов.


Виды и типы водопроводных кранов.

Не так давно потребители питьевой воды делали выбор из двух доступных разновидностей кранов. Правильнее сказать, сантехнические краны имели одно типовое название – водопроводный вентиль. А вот вариаций изготовления было две: с одним и двумя рычагами. Спустя некоторое время на прилавках специализированных магазинах появился шаровый кран для воды. Благодаря несложной внутренней конструкции, главным направлением применения шаровых кранов стали отопительные системы. Сегодня краны для воды пополняются новым ассортиментом моделей с различными новшествами. Выделяют следующие виды кранов для воды:

  1. Одновентильные краны.
  2. Двухвентильные смесители.
  3. Однорычажные смесителя.
  4. Оборудованные термостатом.
  5. Краны с сенсорным управлением.

Вначале определимся с едва видимой разницей между двумя сантехническими терминами: «водопроводный кран» и «смеситель». Первое название охватывает хорошо знакомые нам устройства, способные подавать нужный поток воды в трубе и перекрывать его. Эти механизмы подходят под термин «кран». Смеситель выполняет такую же задачу, но со следующими функциональными отличиями:

  • С помощью шлангов к нему подключается горячее и холодное водоснабжение. Следовательно, из одного носика может течь оба типа воды одновременно.
  • Внутреннее устройство крана смесителя играет роль регулятора температуры и напора воды.

По признаку управления выделяют следующие типы кранов: рычажный и вентильный. Первый тип характеризуется как модель с надежным механизмом. Устройство вентиля основывается на следующем принципе работы: на конце штока находится резиновая прокладка и при закрытии крана шток опускается, а резинка перекрывает отверстие, с которого подается вода. В зависимости от жесткости воды, прокладки имеют свойство быстро изнашиваться, но заменить их довольно просто. Современный вентильный кран зачастую оборудуется керамическими прокладками, которые с течением времени эксплуатации практически не подвергаются износу.

Ко второму типу относят смесителя с рычажным механизмом внутри корпуса. Устройство шарового крана для воды основано на запорном картридже. Это изделие намного сложнее по сравнению с принципом работы вентильных кранов. Различают два типа рычажного механизма: пластинчатый и шаровый. Такие смесители имеют ряд преимуществ перед вентильными. Регулировать температуру можно с помощью одного рычага, который поворачивается вверх-вниз и вправо-влево. Левое положение отвечает за холодное водоснабжение. Правое положение за горячую воду. Положение вверх-вниз регулирует поток воды. Следовательно, движениями одной руки можно осуществлять напор и регулировать температуру струи воды. Второе немаловажное достоинство – длительный срок эксплуатации. Несмотря на это, в случае поломки, отремонтировать картридж самостоятельно, без наличия определенных навыков, невозможно. Это объясняется тем, что внутренний механизм крана сложный и хрупкий. В таком случае рекомендуется обратиться к специалистам, что бы осуществить ремонт водопроводного крана или замену картриджа смесителей. Для того, чтобы сделать это самостоятельно, используйте чертеж водопроводного крана.


Как устроены водопроводные краны?

Вне зависимости от типа, водопроводные краны содержат в себе следующие элементы:

  • Корпус смесителя. Изготавливается из прочных материалов: латунь, нержавеющая сталь, хром, керамика. Керамический кран отличается как высококачественная модель с длительным сроком эксплуатации. К внутренностям корпуса относятся: устройство для регулирования потока воды и перекрывающий механизм.
  • Излив. Часть смесителя, с помощью которой льется вода. Второе распространенное название – носик.
  • Рычаг. В двухвентильных смесителях – два. Служат для управления механизмом внутри корпуса.

Обычный кран
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Наличие современной сантехники очень облегчает нашу жизнь

Ассортимент смесителей в основном зависит от его палитры цветов и формы корпуса. В последнее время появилось новое направление в дизайнерском видоизменении формы корпуса и излива. Они изготавливаются из металлов с эффектным внешним видом (латунь, хром, нержавеющая сталь), имеют в наличии раздвижной механизм и отличаются высотными характеристиками над уровнем мойки. Чаще всего на конце носика устанавливается рассекатель или аэратор. Эти краники для воды делают струю равномерной.  Существует ряд отличий между разновидностями смесителей, основанное на том, какой запирающий механизм и рычаги установлены внутри корпуса, даже, если это шаровый пластиковый кран или латунный муфтовый вентиль.


Краны с одним вентилем

Это самый известный вид вентильных кранов. Главные отличительные признаки этих устройств – простая конструкция вентиля и сравнительно высокие показатели надежности. Подобные модели применяют исключительно в качестве запорной арматуры холодного или горячего водоснабжения по отдельности. В основном водопроводные краны и вентили изготавливаются из меди или латуни. В одновентильных кранах установлен запирающий механизм под названием кран-букса. По принципу действия различают следующие виды: червячные и керамические.

В основу кран-букс с червячным механизмом положен шток. Совершая вращательные движения на водопроводный вентиль, червячный шток опускается и поднимается. Во время поступательного движения на барашку вентиля, шток прижимает прокладку к середине корпуса, где расположено своего рода «седло». Частая причина неполадок с одноветильными кранами – износ прокладки. Вода просачивается через нее даже в закрытом положении, а потому из излива постоянно капает вода. Чтобы исправить поломку, нужно заменить прохудившуюся прокладку новой. Купить ее можно в специализированном магазине или вырезать из толстой резины собственными руками.

Устройство керамических кран-букс устанавливается в корпуса исключительно латунных смесителей. Их механизм состоит из двух близкорасположенных пластин с небольшим просветом на теле детали. Одна половина закреплена в корпусе неподвижно. Вторая же створка двигается при помощи вентиля. При одинаковом положении пластин, вода свободно проходит через кран в излив. Вентиля с таким механизмом ломаются редко. Еще одним несомненным плюсом является устойчивость керамики к износу. Вывод: керамические кран-буксы хоть и дороже моделей с червячным штоком, но намного надежнее и долговечнее.

Однако не все так гладко. Излив керамических изделий в основном изготавливается в виде цельного корпуса. Поэтому поворачивать носик из стороны в сторону не получится. Возвращаемся к типу вентильных кранов кран-буксой с червячным штоком. В таких смесителях излив изготавливается в виде трубки. Он встраивается в корпус и закручивается стопорной гайкой. Излив можно поворачивать влево-вправо и фиксировать его нужном положении.

Делая выбор между сталью и латунью, предпочтение лучше отдать моделям из последнего материала. Латунные краны и смесители отлично сопротивляются коррозийному воздействию.

Двухвентильный смеситель

Если дом снабжен горячим водоснабжением, то установка двухвентильного смесителя в сантехнических узлах и на кухне – жизненная необходимость. В вентильный водопроводный кран устанавливаются на выбор вышеописанные кран-буксы. Один запирающий механизм регулирует подачу холодной воды, а другой – горячей. Чаще всего проблема неполадок с двухвентильными смесителями заключается в износе прокладок. Но лучше произвести замену механизма кран-буксы целиком, чем каждую прокладку по отдельности.

Существуют также смесители для ванных комнат, которые оборудованы специальным выходным отверстием на душевой шланг. В корпус этого изделия встроен дополнительный переключатель, предназначение которого – смена направления потока воды между изливом и шлангом.

ПОСМОТРЕТЬ ВИДЕО

Конструкция шаровых смесителей

Это относительно новый вид сантехнических смесителей. По способу эксплуатации они являются более удобными по сравнению с вентильными устройствами. Шаровый смеситель для ванной состоит из:

  • Корпуса смесителя. В основном изготавливается из латуни, бронзы или силумина, которые покрываются напылением из никеля для защиты от коррозии, а затем декоративными материалами.
  • Шарообразный картридж. Конструкция содержит в себе 3 выходных гнезда. Крайние два отвечают за подачу холодной и горячей воды. С помощью третьего отверстия поступает смешанный поток воды.
  • Рычаг. Выступает в качестве регулятора температуры и напора воды. Основным преимуществом однорычажных шаровых смесителей является – простота в использование. Ими легко управлять движением одной руки: влево-вправо настраивается температура струи, а вверх-вниз — напор воды в изливе.
  • Переключатель. С его помощью осуществляется переключение между изливом и душем.
  • Шланг с насадкой для душа.

Душевой смеситель — уникальное изделие, которое устанавливается в обязательном порядке, независимо от того, что в его основу положено: вентильный или шаровый кран.

Высокая популярность шаровых смесителей обуславливает огромное количество низкокачественных подделок. Качественные смесители всегда тяжелее, так как толщина металла корпуса должна составлять не менее 2 мм.

Помимо этих основных разновидностей кранов, существуют и другие. Они обладают сложной конструкцией и не всегда подходят для установки в жилых помещениях. К ним относят термостатические и бесконтактные смесители. Основным направлением их использования – являются офисные помещения, рестораны, бары, сауны и другие. Поэтому теперь вы можете без проблем определиться с выбором, что лучше – водопроводный шаровый кран или вентиль.
