Популярным способом отопления считается водяное устройство. Данная система отличается эффективностью и практичностью. Для улучшения качеств отопительной конструкции инженеры разрабатывают варианты модернизации оборудования. Коллекторное отопление – это удобная система, которая пришла на смену одно и двухтрубной конструкции.
Последовательное присоединение батарей ограничивает контроль и управление за устройствами. Монтаж коллекторной схемы предоставляет возможности: отдельный радиатор выставляется на нужную температуру.
Устройство и принцип работы коллекторной системы отопления частного дома
Коллектор это узел схемы, он представляет собой область магистрали с выходами на каждую батарею. Каждый отопительный элемент имеет независимую подводку. В случае необходимости радиатор отключается. В некоторых случаях применяется смешанная разводка. При этом к коллектору подсоединяются малые контуры, которые независимы друг от друга. Внутри каждой линии отопительные элементы подключаются последовательно.
Количество выводов под подключение может быть различным. Нужный элемент оснащается вспомогательными отводами.
На коллекторный блок монтируются клапаны для слива жидкости и для спуска воздуха.
Отводы оборудуются отсекающими кранами. Это позволяет регулировать перемещение теплоносителя.
Коллекторная система отопления работает следующим образом. Теплоноситель разогревается при помощи котла. Затем жидкость перемещается в гребенку и расходится между приборами. В батарее жидкость становится прохладной и по другой магистрали поступает в исходный блок. Подобный способ способствует равномерному прогреву отопительных приборов, так как к ним устраиваются отдельные магистрали.
Жидкость после остывания перемещается в котел. Если установка коллектора производится на отдельном этаже, то получаются разнообразные контуры с обособленным управлением.
При необходимости отключается отопление нескольких приборов или этажа.
Коллекторы применяются для конструкций теплых полов, обвязки котельной или для схем разводки радиаторов. Данные устройства выполняются из нержавеющей стали, латуни или пластика.
Подобные конструкции комплектуются различным количеством отводом. Число варьируется от 2 до 12.
Контуры, которые подсоединяются к одной гребенке, обладают идентичным гидравлическим сопротивлением.
В многоэтажных строениях коллектор на отопление монтируется на каждом этаже. При этом создаются контуры на каждом этаже.
Данная схема обладает следующими особенностями:
- При ремонте и обслуживании конструкции можно отключать отдельные приборы.
- Система повышает эффективность отопительного оборудования, так как на отводы устанавливают механизмы для регулировки давления теплоносителя и температурного значения.
- Устройство коллектора не предназначено для работы без насоса для циркуляции.
- Монтаж конструкции отличается сложностью. Для работы понадобится много труб, так как требуется разводка от главного блока к каждому прибору обогрева.
Принцип работы коллектора сравним с работой гидравлической стрелки. Устройство оснащено как элементами для входа, так и для выхода.

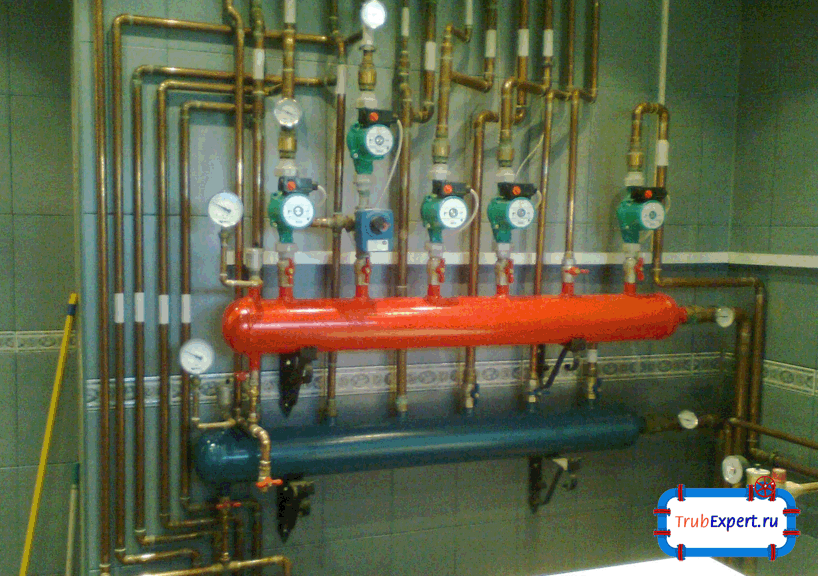

Гидроколлектор бывает простым и сложным. Простые варианты оборудуются арматурой и вспомогательными деталями.
Сложные конструкции имеют в составе термостаты, смесители, сливные клапаны и арматуру. Коллекторная система отопления имеет много нюансов.

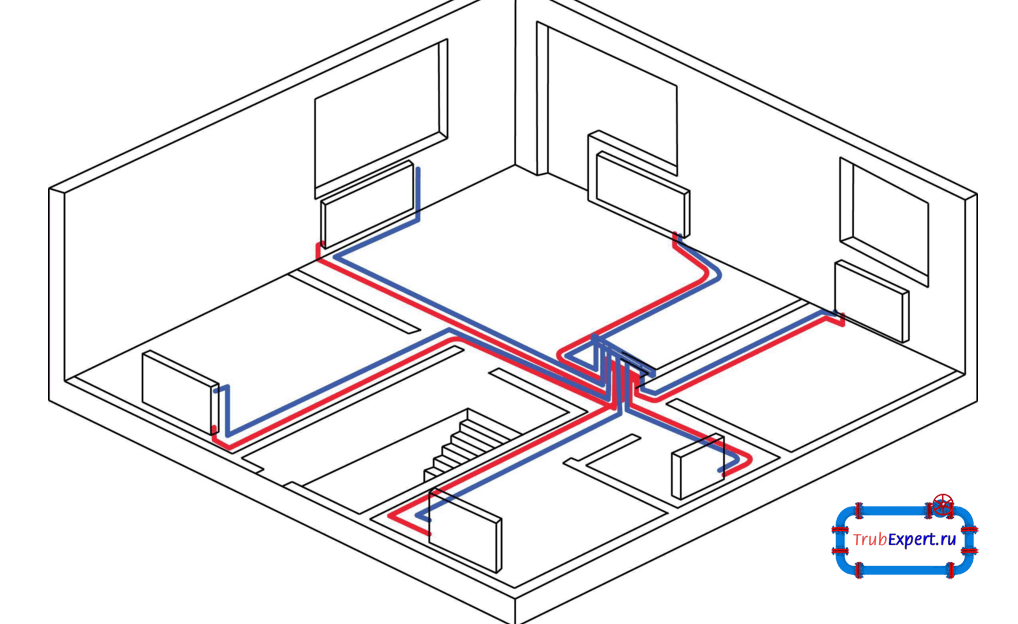

Нюансы и место монтажа: лучевая схема (разводка) с трубами для двухэтажного дома
Схема коллекторного отопления подходит для частного строения и малоэтажной постройки. Она характеризуется эффективностью и надежностью.
Монтировать данную схему дороже, чем одно или двухтрубные конструкции. При планировании разводки стоит учитывать, что циркуляция осуществляется специальным насосом.
Место для установки конструкции подбирается на этапе проектирования. При наличии нескольких этажей, специальное место под блок находится на каждом уровне. Для этого делается углубление в стеновой поверхности невысоко от пола. Ниша обустраивается в помещении, которое защищено от лишней влаги.

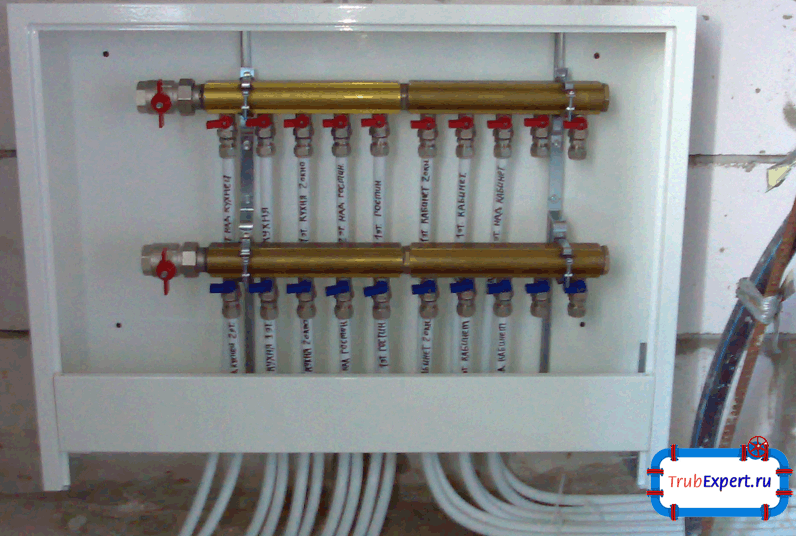

Коллекторы для системы отопления монтируются на стену, если это помещение для хозяйственных нужд. Для прибора используется специальный шкаф. Подобные шкафы выполняются из металла и оборудуются специальными отверстиями для подводки магистралей. Внутри размещается коллектор для отопления из полипропилена и распределены специальные крепежные элементы.
Устройство отличается следующими достоинствами:
- данная схема удобна в управлении, при этом каждый элемент управляется независимо;
- конструкция позволяет создать контуры с различными параметрами: температурой или напором.
К недостаткам относится то, что коллекторы отопления дорогостоящие приборы. Некоторые модели производятся из стали высокой прочности, что влияет на цену. Кроме того, данная система работает при наличии циркуляционного насоса, что расходует электрическую энергию.
Коллектор для радиаторного отопления характеризуется надежностью, так как имеет минимальное количество скрытых магистралей. Данная схема способствует экономии топлива за счет распределения тепла по зонам.
Только с помощью данной конструкции выполняется качественный теплый пол.

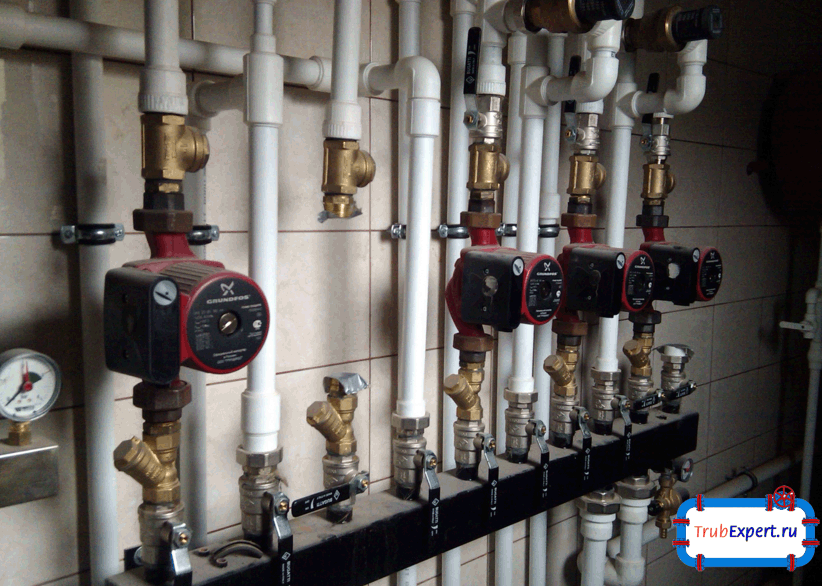

Система распределительных гребенок для двухтрубной системы отопления
Для отопления существует множество вариантов коллекторов. Есть устройства с большим количеством деталей. В подающей конструкции располагаются расходомеры, которые отвечают за равномерное распределение теплоносителя.
На обратной магистрали устанавливаются термодатчики, контролирующие каждый отопительный прибор.
Конструкция распределительных гребенок контролирует прогрев каждой батареи. Гребенка считается главной деталью распределительной конструкции. Она монтируется после котла и перед механизмом безопасности. Данная деталь выглядит как труба с размещенными патрубками. Монтаж выполняется на обратную и входную магистрали.
Гидроколлектор своими руками
Гидроколлектор системы отопления способствует следующим преимуществам при обогреве дома:
- Улучшается перемещение теплоносителя и стабилизируется давление.
- Регулируется объем горячей воды на каждом луче системы. Уменьшаются расходы на энергоноситель.
- Ремонт батарей выполняется без выключения всей конструкции.
Чтобы сделать коллектор из полипропилена потребуются специальные соединения и инструмент.
Для создания гребенки выполняется следующая последовательность действий:
- Производятся замеры между отдельными патрубками.
- Размер корпуса устройства должен быть больше промеренного на 12-17 см.
- Вырезается труба и на нее монтируются патрубки.
- Конструкция проверяется на герметичность.
Перед тем как выполнять монтажные работы стоит проверить возможность установки гребенки для определенной системы. Фитинги из полипропилена выполняются без армирования, что может повлиять на разгерметизацию. Можно приобрести готовое устройство.
Для повышения циркуляции устанавливаются специальные насосы. Если конструкция монтируется в специальном помещении, то защитный короб не требуется. Для контроля и дозировки теплоносителя устанавливается арматура.
На распределительном механизме устанавливается группа безопасности.
Кроме того, при расчете элемента гребенки следует учитывать разницу в размере контуров. Коллекторная система отопления пользуется большим успехом среди владельцев частных домов.
