Как работать с полипропиленовыми трубами: технологии сварки и креплений

0 633

Полипропиленовые трубки обладают преимуществами перед металлическими. Их главным достоинством считается то, что на пластике не образуется ржавчина, а, значит, срок эксплуатации такого материала намного выше, чем у металла.

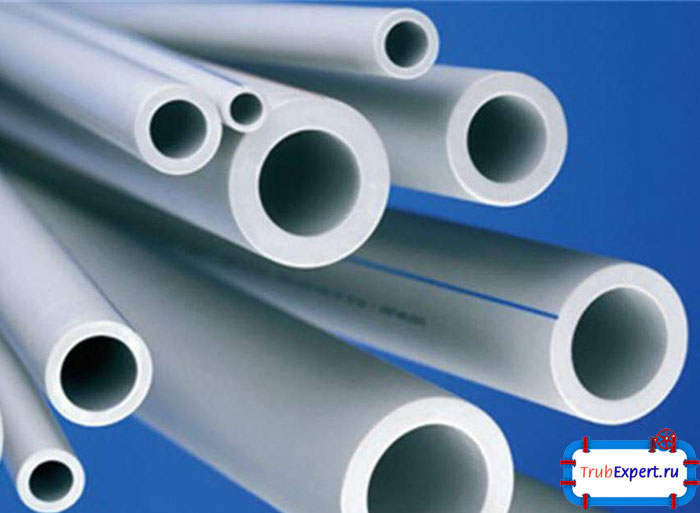

Быстрый рост применения полипропиленовых труб в разнообразных квартирных коммуникациях объясняется уникальными характеристиками данного материала
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Быстрый рост применения полипропиленовых труб в разнообразных квартирных коммуникациях объясняется уникальными характеристиками данного материала

Большинство людей выбирают именно пластиковые трубные элементы при обустройстве домашнего водоснабжения и отопления.

В этой статье говорится о том, как монтировать полипропиленовые трубы и можно ли забетонировать полипропиленовую трубу.

Армированные трубы используют при подведении к дому водопроводов горячего водоснабжения, прокладки пола с подогревом и возведении магистралей для отопления.

При монтаже трубопровода используют такие приспособления:

  • трубки, диаметр которых равен 20–160 мм;
  • отвод полипропиленовый — 45 или 90 градусов. Это приспособление применяют при повороте трубки в сторону;
  • муфты, которые соединяют трубные элементы друг с другом;
  • тройники, с помощью которых делают трубное разветвление в 3 направлениях;
  • крестовины, с помощью которых осуществляют разветвление трубопроводной системы в 4 направлениях;
  • переходники. С помощью такого приспособления соединяют трубные элементы, имеющие разный диаметр;
  • клипсы для крепления пластиковых труб и др.

Детальное описание сварочного процесса

До начала монтажа пластиковых трубных элементов, следует иметь в виду, что представляет собой технология сварки полипропиленовых труб.

Инструменты, которые используют при монтаже, являются следующими:

  1. карандаш;
  2. рулетки;
  3. шейвер для полипропиленовых труб;
  4. труборез;
  5. инструмент для сварки полипропиленовых трубок.

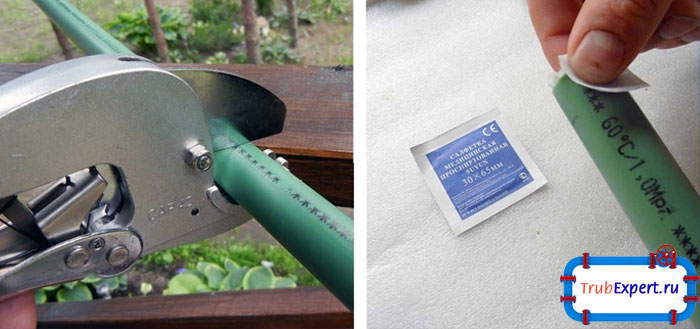

Чтобы срезы труб были ровными, необходимо располагать их под прямым углом к лезвию режущих инструментов. Для прочных соединений трубы перед сваркой необходимо обезжирить
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Чтобы срезы труб были ровными, необходимо располагать их под прямым углом к лезвию режущих инструментов. Для прочных соединений трубы перед сваркой необходимо обезжирить


Как правильно подготовить полипропиленовую трубу

Во время резки, трубный элемент находится под углом 90 градусов к ножницам.

Если отрезать небольшой кусок трубки, его располагают следует расположить её таким образом, чтобы справа от инструмента был длинный участок трубного элемента. В этом случае предотвращают деформацию трубки.

Перед началом сварных работ делается зачистка полипропиленовых труб с внутренним армированием. Иначе, при попадании воды на такие трубки будут подвержены коррозии, что через некоторое время приведёт к нарушению трубного соединения, в результате чего из-под трубы капает вода.

При зачисткуе таких трубок использует специальный инструмент для полипропиленовых трубок — шейвер.

Используя подобный зачистной инструмент для полипропиленовых труб нужно помнить о том, что  глубина зачистки должна быть на 0,5 см больше раструба применяемого фитинга.

Одно из главных условий качественной сварки — обезжиривание мест стыковки трубных элементов. Хорошо удаляют жировой налёт с труб спиртовые салфетки.

При удалении жира с пластиковых трубок запрещено пользоваться бензином и растворителями!

Далее, на трубке делают засечку. В подобной ситуации подбирают размеры фитингов для полипропиленовых труб. В подобной ситуации вычисляют точную глубину сварки.

При прокладке пластиковых труб так же используют технический торцеватель, электрическую дрель или делается ручная зачистка для полипропиленовых труб без использования специальных приспособлений.

При работе с электродрелью применяют специальные насадки, которые устанавливают на трубные элементы.

Работа с полипропиленовыми трубами заключается в следующем: торцеватель для полипропиленовых труб своими руками насаживается на конец трубки, делается 2 оборота, по завершении чего начинают сварные работы.

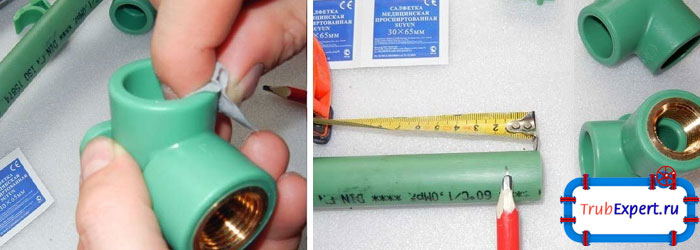

Перед сваркой фитинг следует обезжирить. На трубах следует делать отметки глубины сварки для контроля вхождения трубы в фитинг
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Перед сваркой фитинг следует обезжирить. На трубах следует делать отметки глубины сварки для контроля вхождения трубы в фитинг

Советы по подготовке сварочного инструмента

Перед началом сварных работ сварочное оборудование надо поставить на ровную и устойчивую поверхность. При осуществлении сварных работ используют 2 насадки: гильзу (для трубки) и дорн(для фитинга).

Насадки подбирают исходя из того, какой размер полипропиленовых труб применяется. Перед тем как надеть насадки, их надо очистить от жировых налётов.

Устанавливать насадку на прибор для сварки можно, только если он выключен.

Подобные насадки делают из тефлона. При нагревании такого материала пластик не прилипает к поверхности.

После того как на сварный прибор надеты все насадки, можно включить сварочное оборудование. Когда индикатор на внешней стороне сварного прибора перестанет гореть, начинают сварные работы.

Технология проведения сварочных работ полипропиленовых трубок

Если сварные работы делаются в первый раз, сначала нужно внимательно изучить, что представляет собой технология сварки полипропиленовых труб для отопления. Чтобы не получить ожог рук, во время сварки используют строительные перчатки.

Когда сварный аппарат нагрелся до необходимой температуры, то до начала сварки ждут 5 мин. И после этого начинать варить пластиковые трубки.

Далее, надо взять в одну руку трубку, а в другую — фитинг и одновременно надеть их на горячие насадки. При этом надо следить за тем, чтобы не трубный элемент не расплавился дальше засечки.

Время, за которое нагревают все детали, можно рассчитать по специальной таблице. Подсчёт времени необходимо начинать в тот момент, когда нужные детали установлены на сварном приборе.

По окончании рассчитанного времени детали снимают со сварного аппарата и трубный элемент засовывают в фитинг до уровня засечки. Затем необходимо подождать, пока полностью остынет полученный сплав.

При нагреве и стыковке деталей нельзя смещать их по оси.

Для того чтобы проконтролировать соединение, необходимо заглянуть внутрь трубки. Если внутри трубы появились «наплывы», то сварка получилась некачественной. Такие наплывы закупоривают трубную магистраль. Они появляются из-за несоблюдения температурных режимов плавления или если трубный элемент был вставлен в фитинг дальше поставленной отметки.

Монтажом пластиковых трубок запрещено заниматься в комнатах, температура воздуха в которых ниже 0 градусов по Цельсию!

ПОСМОТРЕТЬ ВИДЕО

До начала установки пластиковых трубок в стену, собирают всю трубную магистраль, а затем — установить трубку в штробные углубления.

При возведении подземных и наземных сооружений с помощью использования крепёжных элементов трубопроводы прикрепляют к боковым поверхностям. При возведении отопительной системы и подведении водопроводов применяют специальные крепления — клипсы для полипропиленовых труб.

Подобное крепление для полипропиленовых труб устанавливают на бетонной, кирпичной, деревянной и иных поверхностях.

Крепление трубы к стене такими клипсами, на трубопроводах не образуется никаких искривлений и выпадов. В таком случае при монтаже трубок важно подобрать правильное расстояние между креплениями полипропиленовых труб.

Крепление полипропиленовых труб к стене напрямую связано с условиями эксплуатации.

Можно ли замуровывать трубки из полипропилена в стены

Водопровод и канализационные трубные элементы, которые установлены внизу комнатных стен, портят внешний вид помещения. В таком случае возникает вопрос о том, а возможна ли прокладка полипропиленовых труб в стене.

Перед началом такого трубного монтажа, следует внимательно изучить все возможные последствия применения подобной маскировки.

Пластиковые трубы сделаны из материалов, который хорошо переносят воздействие различных химических веществ и не образуют ржавчины.

Монтаж полипропиленовых трубок делают сварочным методом. В таком случае полученное трубное соединение становится прочным и монолитным. При использовании пластиковых трубных элементов их соединение не надо подтягивать, как это делается при стыковке трубок из металла.

Поэтому монтаж полипропиленовых труб в стене возможен. В подобной ситуации следует соблюдать соответствие типа трубного элемента теплоносителю по давлению и температуре.

Для труб, которые используют при подведении горячего водоснабжения, оставляют место для их расширения.

Процесс маскировки труб в стену

Для того чтобы прокладка полипропиленовых труб своими руками прошла успешно, необходимо выполнить следующие действия:

  • Сначала следует проштробить стену. Ни в коем случае нельзя заниматься горизонтальным штроблением панельной стены.

Такое правило и стен из кирпича, которые выложены в полкирпича, потому что их толщина является маленькой и для осуществления подобных работ;

  • Далее, делают в стенке углубления — штробы. В эти углубления устанавливают канализационные трубные элементы и водопровод.

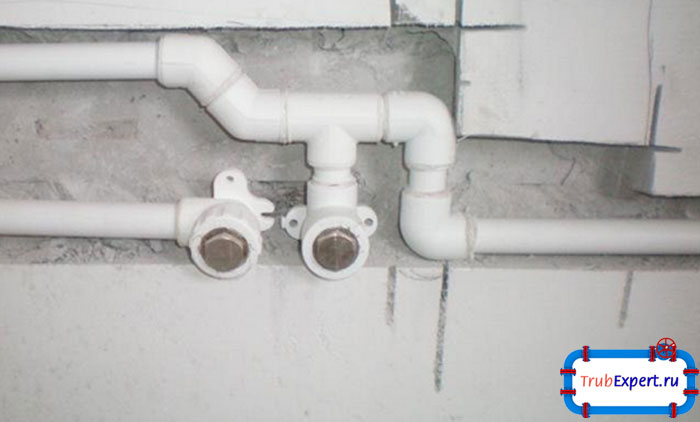

Трубы, которые будут замурованы в штробу, сначала собираются, привариваются все компоненты и после этого производится монтаж к стене
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Трубы, которые будут замурованы в штробу, сначала собираются, привариваются все компоненты и после этого производится монтаж к стене

В подобной ситуации используют болгарку или перфоратор;

  • Затем карандашом делают разметку. Надеть на болгарку диск для резки по камню. Если трубный монтаж делают на большой площади, то в подобной ситуации используют диск с алмазной напайкой на зубьях;
  • Затем надо болгаркой пройтись по 2 линиям и прорезать их на необходимую глубину. Зубилом нужно выбить все лишнее.

Можно сделать и так: прорезать две линии разметки болгаркой и при помощи перфоратора соединить их в одну. В таком случае необходимо использовать специальную насадку — лопатку;

  • В сделанные канавки (углубления, штробы) устанавливают полипропиленовые трубки.

Если дырка в стенке получилась больше трубки, то это нормально. Канавки, которые сделаны под трубки с горячей водой, и так должны быть шире, чем сам трубный элемент.

После помещения трубок в штробы их заливают цементом, а на стену наносят штукатурку, чтобы её поверхность снова стала ровной.

Стыковка полипропиленовой трубки с металлической

Чтобы состыковать трубки из металла с пластиковыми трубными элементами, надо использовать фитинги, которые имеют вставки с резьбой, сделанные из металла.

Сначала следует приварить фитинг к пластиковому трубному элементу, а потом накрутить на него трубку из металла с внутренней резьбой. Для качественной трубной стыковки следует использовать паклю или лён.
