Металлопластиковые изделия: маркировка и технические характеристики, инструкция для новичков

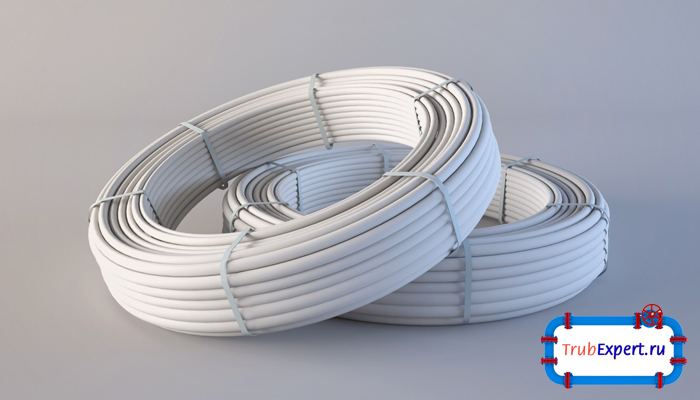

Металлопластиковые трубы и фитинги – востребованные изделия, в которых соединено все лучшее от двух совершенно разных материалов (пластика и металла). К тому же для металлопластика характерны сниженные показатели теплопроводности, а, значит, и конденсат здесь практически не образуется. Металлопластиковые трубы – многослойная конструкция, в которой алюминиевая основа защищена слоями пластика как снаружи, так и внутри. Причем алюминиевый слой (его еще называют несущим) отвечает за прочностные свойства труб, их невосприимчивость к механическим повреждениям. Наблюдается своеобразное армирование детали. Но, алюминий – химически активный материал, который может разрушиться, вступая в реакцию с различными компонентами, поэтому его и закрывают двумя слоями полимеров – внутренним и внешним. Последний изготавливается из особо стойкого пластика, нечувствительного к воздействию агрессивных сред. Специальный клей соединяет все эти слои.

Фитинги

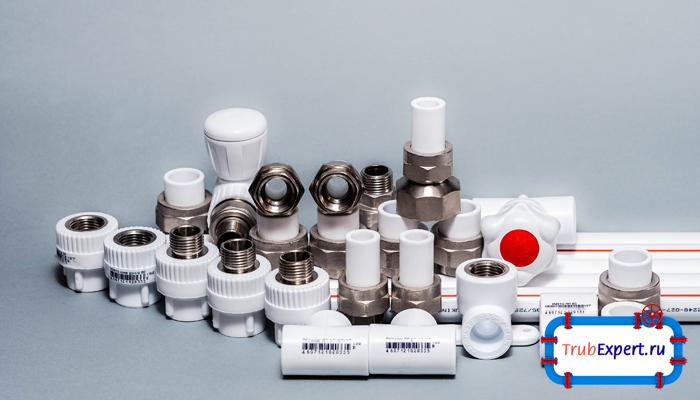

Фитинги для металлопластиковых труб

Совет: «Не рекомендуется использовать подобные изделия при монтаже следующих трубопроводах – переливном, противопожарном, расширительном и предохранительном».

Металлопластик — технические характеристики

Технические характеристики металлопластиковой трубы напрямую связаны с фирмой-производителем и могут несколько отличаться (гост на трубы). Но, если говорить о среднестатистических данных, технические характеристики труб таковы:

  • Диаметры водопроводных труб (наружные) изменяются в пределах 16…63 мм. Номинальный размер 16 и 22 считается наиболее востребованным, поэтому и соответствующие фитинги стоят дороже.

Совет: «Для обустройства автономного водопровода рекомендуется применять изделия, сечением 40 мм или 32 мм».

  • Заявленная толщина изделия (стенка) – 2…3,5 мм, из которых на алюминиевую прослойку приходится всего 0,2…0,25 мм.
  • Малый вес конструкции.
  • Диапазон радиуса изгиба зависит от способа гибки и составляет 45…180 мм (трубогиб) или 80…550 мм (ручная гибка).
  • Диапазон рекомендуемых рабочих температур достаточно широк (-35… +95 °С).
  • Предельно допустимое рабочее давление составляет 25 атм, если температура теплоносителя не превышает 20°С. Для более высоких рабочих температур, которые ограничиваются 95°С, оно составляет всего 10 атм.
  • Постоянство внутреннего сечения, вследствие низкой шероховатости внутреннего слоя, что препятствует образованию накипи.
  • Долговечность – эксплуатируются в течение 50 лет, если обеспечивается должный уход, и соблюдаются правила эксплуатации.

Технические характеристики внутреннего слоя (применение пищевого пластика) позволяют использовать эти изделия при монтаже питьевого трубопровода. Хотя подобные изделия считаются универсальными, поэтому применяются при монтаже отопительных магистралей, систем охлаждения и водоснабжения, обустройстве теплых полов.

Среди прочих технических характеристик следует выделить:

  • высокую пластичность и сохранение формы, звукоизоляцию и газонепроницаемость (диффузия кислорода равна нуля);
  • низкие коэффициенты гидросопротивления;
  • сниженную теплопроводность;
  • повышенную коррозионную стойкость и низкую чувствительность к химическому воздействию;
  • невосприимчивость к воздействию абразивных частиц;
  • антистатичность (сквозь поверхность детали блуждающий ток не проходит).

Монтаж металлопластиковых конструкций считается экономичным вариантом, поскольку работы не сложно выполнить самостоятельно, и каждый элемент можно заменить (ремонтопригодны). Да и средняя цена на металлопластиковую трубу составляет около 80…150 рублей за 1 м.

Совет: «При прокладке металлопластикового трубопровода рекомендуется выполнять компенсационные петли в местах изгиба, а не соединять детали с натягом, учитывая такую специфическую черту, как несовпадающие коэффициенты расширения элементов конструкции. Последнее может негативно повлиять на целостности конструкции – ослабляются места соединений (при значительных перепадах температур) и возникают протечки».

Металлопластиковые трубы

Металлопластиковые трубы, благодаря своим свойствам, нашли широкое применение в строительстве и проектировании систем водоснабжения, отопления и т.д.

Принцип маркировки

Маркировка металлопластиковых труб заключается в нанесении на ее поверхность определенных данных (обозначение трубы по госту), на основании которых и выполняется идентификация продукта. Стоит отметить, что последовательность маркировочного кода (условные обозначения на схемах) может быть несколько изменена, но стандартная маркировка водопроводных труб – нанесение следующих сведений:

  1. Торговая марка производителя (логотип).
  2. Сертификат (производственный стандарт), в соответствии с которым изготавливалась деталь.
  3. Марка материала (виды металлопластиковых труб – полиэтиленовые (PE-R), полипропиленовые (PP-R) и элементы, выполненные из сшитого полиэтилена (PE-X)).
  4. Применяемый способ сшивки, для чего используются маленькие буквы латинского алфавита. Так, за молекулярное азосоединение отвечает литера d, за соединение при помощи силана – b, применение направленного электронного потока – c, тогда как a – пироксидная сшивка.
  5. Характеристики толщины стенки и диаметра. Последний прописывается в миллиметрах, реже в дюймах.
  6. Номинальное рабочее давление (PN, в бар), которое обеспечивает максимальный период эксплуатации при эксплуатационных температурах равных 20 °С.
  7. Теплоноситель, который может транспортироваться по данному изделию. К примеру, запрещена транспортировка агрессивных жидкостей в трубах, предназначенных под питьевую воду.
  8. Дата выпуска и номер партии указываются в самом конце.

Маркировка трубопроводной арматуры наносится на всей продолжительности изделия с периодичностью в 1 м.

Совет: «Используя металлопластиковые трубы для отопления, рекомендуется не смывать маркировку, что позволит выяснить точный вид элементов, применяемых при монтаже».

Фитинги для металлопластиковых трубопроводов

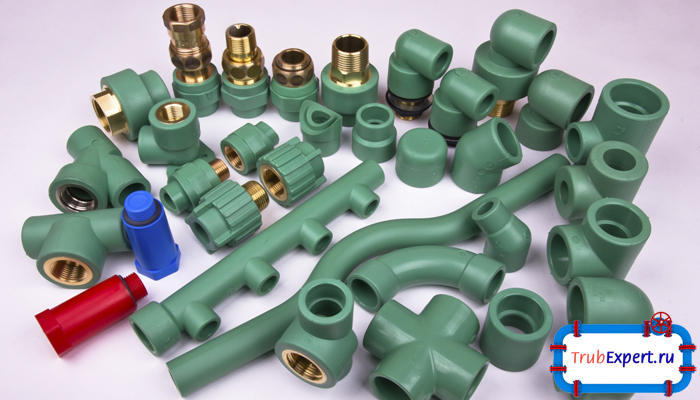

Фитинги – соединительные комплектующие для металлопластиковых труб, монтирующиеся на стыках или разветвлении деталей. Бывают обжимные и клеевые, пресс-фитинги, резьбовые и компрессионные фитинги.





Совет: «Универсальными считаются пресс-фитинги, которые позволяют прокладывать трубопровод любым удобным способом (наружный или скрытый). При этом они гарантируют герметичность и надежность готовой конструкции».

Встречаются следующие фитинги для металлопластиковых труб:

  1. Уголок – предназначен для изменения направления магистрали под углом от 45 до 120°.
  2. Тройник (коллектор с тремя отводами).
  3. Крестовина (разводка магистрали в четырех направлениях).
  4. Муфта – соединяет прямые участки водопровода.
  5. Переходник (соединение участков с разным сечением).
  6. Штуцер (используется в паре труба – гибкий шланг).
  7. Заглушка, водная розетка, колпак.

Резьбовые изделия

Цанговые детали изготавливаются в соответствии с требованиями ГОСТ 6357-81 (резьба трубная цилиндрическая) или (коническая трубная резьба, используется в трубопроводах, отличающихся повышенным давлением носителя). Они применяются там, где требуется обеспечить герметичность разборных резьбовых соединений (удлинение магистрали, подключение сантехники или прокладка новой ветви). В конструкцию подобных фитингов входят специальные втулки, обжимные кольца и латунная основа. Резьбовая фурнитура изготавливается в разнообразных исполнениях (к примеру, тройник может состоять из трех цанг, двух цанг и гайки или штуцера). Она хороша тем, что ее можно разбирать и собирать обратно (многократное использование одних и тех же деталей). Для их грамотной установки необходимо соблюдать определенные правила:

  • Монтаж только в тех местах, где ни что не перекрывает доступ.
  • Предварительная подготовка трубопровода заключается в отрезке и последующей зачистке (убираются заусенцы и шероховатость на торцах).

Совет: «При монтаже резьбового элемента, следует аккуратно закручивать гайки. Если гайка будет перетянута, резьба сорвется и деталь испортится, но если ее не затянуть до конца, возникнет течь».

Резьбовые изделия

Резьбовые изделия для соединения металлопластиковых труб

Недостатком подобного соединения считается длительность монтажа и постоянный контроль степени затянутости гайки, поскольку во время эксплуатации существует вероятность ее ослабления (придется подтянуть).

Условно-разъемные изделия

К подобным элементам относятся компрессионные фитинги, при работе с которыми предполагается опрессовка обжимного кольца (установлено на трубе), отвечающего за герметичность металлопластиковой магистрали. Отличительной чертой компрессионных соединений является быстрая установка. Но, не стоит забывать о прочности и надежности, коррозионной стойкости, возможности повторного монтажа.
Конструктивные элементы фитинга:

  • корпус;
  • зажимное (предотвращает самопроизвольное раскручивание в случае увеличенных вибраций или гидроудара) и уплотнительное кольцо;
  • крышка и втулка (запрессовывается).

Кольца резиновые уплотнительные круглого сечения способны обеспечить герметичность даже в случае перегибов магистрали, поскольку их фиксирует запрессовывающаяся втулка.

Совет: «Гипотетически компрессионные фитинги считаются разъемными, но демонтировать их не рекомендуется (страдает герметичность)».

Прессовые изделия

Пресс-фитинги позволяют получить так называемый монолитный водопровод. Конструктивные элементы – корпус (латунь) и нержавеющая гильза, обработанная специальным образом. Между ними устанавливается укладывается уплотнительная круглая вставка, что позволяет предупредить появление блуждающих токов. Прочностные характеристики соединения обеспечиваются именно этой гильзой, форму которой не получится изменить после опрессовки элемента, для чего применяется специальный прибор (пресс-клещи).
Преимущество использования пресс-фитинга заключается в возможности быстрого монтажа, в результате чего образуется высокопрочное надежное соединение. Гидравлические клещи – основной недостаток установки пресс-фитингов. Обычно их берут напрокат, а покупают только в том случае, когда предвидится большой объем работ.

Совет: «Подобные детали рекомендуется применять при скрытом монтаже магистралей».

Крепежные детали

Для закрепления труб на стенах применяются так называемые клипсы, откалиброванные под определенное сечение. Они выпускаются в виде одинарных или двойных элементов, а монтируются при помощи пластиковых дюбелей, которые предварительно защелкиваются в специальных отверстиях.

Совет: «Чтобы не допустить провисания металлопластиковой магистрали, фиксирующие клипсы рекомендуется устанавливать не реже, чем через метр».


Правильно подобрав и установив металлопластиковые элементы, можно рассчитывать на их длительную эксплуатацию.
