При монтаже сантехнических трубопроводов самое главное условие – герметичное соединение труб и других деталей. При выборе методов сборки важно учитывать материал, из которого сделаны трубы, их предназначение, место расположения. Немаловажны трудоемкость и стоимость работы.

Во время проведения сантехнических работ появляется необходимость в соединении труб. Существуют различные методы , с помощью которых этоможно сделать, опираться нужно от назначений трубопровода, материад, из которого выполнены детали и другие нюансы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Во время проведения сантехнических работ появляется необходимость в соединении труб. Существуют различные методы , с помощью которых это можно сделать, опираться нужно от назначений трубопровода, материал, из которого выполнены детали и другие нюансы

Рассмотрим наиболее распространенные виды канализационных труб и соединений.  Преимущества разъемных методов в том, что при ремонте можно исключить одну или несколько деталей. Конструкции, не подлежащие разборке нужно заменять целиком. Один из способов монтажа — неразъемное раструбное соединение. При другом сочленении используется цанговый зажим — фитинг, обусловливающий сопряжение без резьбы и сварки. Применяются также некоторые виды резьбовых соединений.


Нюансы неразборного раструбного соединения деталей

В чем суть метода: в раструбе одной трубы размещается конец другой, имеющий меньший диаметр. Герметичность достигается с помощью уплотнителя. Это может быть пенька, пропитанная маслом и осмоленный лен. Либо резиновое уплотнительное кольцо. В некоторых случаях выгоднее произвести сварочное соединение труб. Как правильно согнать детали при различном раструбном стыковании?


Без уплотнительного кольца

Раструбный неразборный способ применяется для герметичного упрощенного соединения канализационных труб чугунной основы. Работа делится на несколько этапов подготовки операции, и ее исполнения.

Вначале производится замер деталей, труба разрезается по размеченной длине, затем начинается их соединение и герметизация:

  • зауженный конец одной трубы укладывают в широкий раструб другой;
  • заполняют свободное пространство кольцевым слоем пеньки, пропитанной маслом, либо льна, обработанного смолой;
  • тщательно уплотняют материал молотком, либо стамеской;
  • операцию делают послойно, постепенно добавляя новые кольца уплотняющего материала, до глубины 2/3 длины раструба;
  • крайний пласт – последнее уплотнительное кольцо и форсунки не пропитывают, чтобы повысить степень прилипания к цементному раствору, мастике либо герметику, которым наполняют до конца свободное пространство раструба.

Метод такой герметизации надежный, доступный по стоимости, несложный в работе.


С уплотнительным кольцом

Применяется для стыкования труб из пластмассы. Для достижения герметичности в раструбе вставляют кольца резиновые уплотнительные круглого сечения. Они регулируют совмещение центров труб, не допуская их перекоса. Можно дополнить уплотнительное кольцо специальными вкладышами из пластика, что послужит выравниванием осевых линий раструба. Более дорогостоящий вариант для герметизации – кольца силиконовые уплотнительные круглого сечения – обеспечивают повышение надежности соединения.

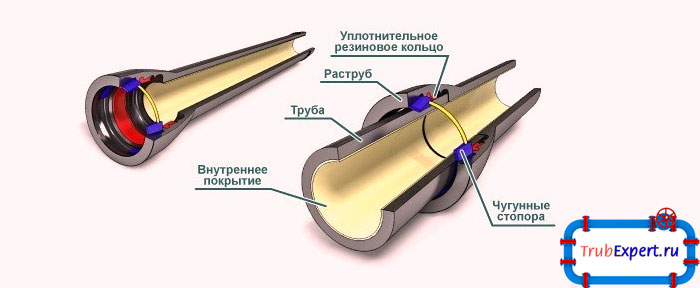

Монтаж раструбного соединения с уплотнительным уольцом следует проводить, следя за тем, чтобы были совмещены центры, потому как труба может быть перекошена и деформирует уплотнитель
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Монтаж раструбного соединения с уплотнительным кольцом следует проводить, следя за тем, чтобы были совмещены центры, потому как труба может быть перекошена и деформирует уплотнитель

Как производят соединение труб без резьбы и сварки:

  1. подготавливают трубу с раструбом и кольцом;
  2. конец пластиковой гладкой трубы обмазывают силиконовым составом, либо глицерином, чтобы не нарушить целостность уплотнительных деталей;
  3. до упора вставляют его в раструб, рисуют разметку, затем немного выдвигают трубу (10, не более 11 мм). Этот промежуток необходим для терморегуляции места стыкования и поверхностной длины труб.
  4. для каждого двухметрового фрагмента используется один соединительный раструб. При сочетании труб из разнородных материалов применяют набор уплотнительных колец с переходными патрубками.

Для выполнения операции потребуется помощник, который проследит, чтобы равномерно уложить кольцо, избежать осевого смещения.

Сочленение раструбным способом с помощью сварки

Процесс монтажа деталей из пластика, цветных металлов выполняется при использовании сварочного аппарата, методом ручного, либо механического нагревающего соединения.

  • На поверхность специальной платформы устанавливают гильзы – дорны, диаметром подходящие трубам.
  • Сварку делают нагревательным прибором, состоящим из дорна, оплавляющего внутренний слой раструба и гильзы, разогревающей наружную сторону торца трубы.
  • Формируют раструбы — поочередно быстро раскаляют каждую деталь до размягчения, снимают с прибора, надевают на концы труб внахлест до упора.
  • Для защиты рабочих поверхностей от налипания расплавленных остатков пластика используют специальную укрывную пленку из фторопластового материала.
  • После полного затвердевания элементы приобретают надежную герметичность.

Способ не сложный, но требует профессиональной точности и немалых денежных расходов для аренды специального оборудования.

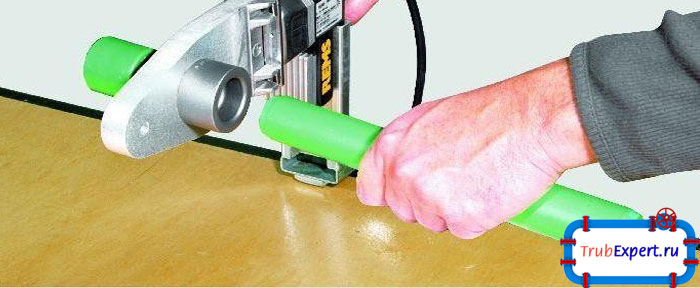

Полипропиленовые трубы можно соединить с помощью раструбной сварки. Для данной операции следует использовать специальный сварочный аппарат
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Полипропиленовые трубы можно соединить с помощью раструбной сварки. Для данной операции следует использовать специальный сварочный аппарат

Для предотвращения возгорания обязательно применение изоляционных огнестойких материалов покрытия стен и пола.

Разъемное соединение деталей цанговым методом

Для выполнения технологической задачи требуется специальный комплект деталей: зажимная цанга и цанговые патроны.

Суть способа: при соединении изнутри возникает давление на место сопоставления пружинистой цангой — втулкой, вставляемой в трубу, закрепленную в специальном фитинговом патроне. Применяется цанговое соединение труб для угловых совмещений, либо скрепления элементов, имеющих разный диаметр.А также для сочленения их с водопроводными кранами, счетчиками, другими измерителями и переходниками.

Этапы монтажа:

  1. Выбрать фитинг, подходящий по размерам диаметру труб.
  2. Приобрести фитинговое устройство с учетом материала конструкции. Для полутвердых и твердых изделий, либо для полутвердых и мягких элементов.
  3. Установить и прочно зафиксировать внутри трубы разрезную втулку.
  4. Осторожно до упора закрутить разводным или гаечным ключом наружную патронную затягивающую гайку до нужного уровня герметизации.
  5. Повторить прижим другой части элемента конструкции.
  6. Нанести уплотнительный герметичный слой.

Внимательно контролируйте прилагаемые усилия, пережатие приведет к повреждению целостности пластикового изделия. На изделиях из гибкого металла от превышения давления образуются невосстановимые трещины, вмятины.

Они долговечны, пригодны к повторному установлению. Процесс монтажа доступен каждому хозяину, не имеющему специальной строительной квалификации.

Однако цанговые разъемные соединения имеют недостаток: периодически зажимы ослабевают, требуется подтягивание. Поэтому важно устраивать их в местах открытого доступа.

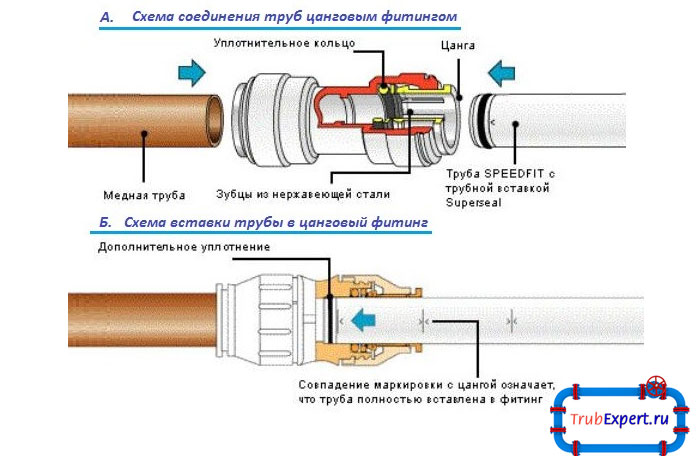

Если речь идет о цанговом соединении, необходимо осторожно отнестись к затягиванию фитинга, чтобы его не перетянуть, так как из-за этого может лопнуть труба
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Если речь идет о цанговом соединении, необходимо осторожно отнестись к затягиванию фитинга, чтобы его не перетянуть, так как из-за этого может лопнуть труба

Правильное резьбовое сочленение

Среди всех методов скрепления коммуникационных труб наиболее популярным является резьбовое соединение. ГОСТ предусматривает надежные разнообразные виды резьбы и виды соединений.

Резьба, применяющаяся для труб

Параметры, характеризующие виды резьбовых соединений таковы: направленность витков резьбы (вправо, налево). Число ее заходов – одинарная, либо двузаходная резьба. Глубина ее свидетельствует о высоте витка. Ее шаг равен размеру межвиткового пространства. Кроме того, она бывает длинной, либо короткой. Какого вида используется резьба:

  • метрическая,
  • прямоугольная,
  • трапециевидная,
  • дюймовая,
  • круглая,
  • коническая метрическая,
  • трубная коническая резьба,
  • цилиндрическая метрическая,
  • специальная.

Для резьбовых разъемных соединений труб используются переходные фитинги. Основные преимущества метода: возможность сочетания конструкций разных диаметров. Отличная герметичность за счет многочисленных видов уплотнителей. Простота сборки конструкции. Если при установке трубы не найдется подходящей маркировки соединителя, резьбу можно нарезать самостоятельно.

Основные модификации фитинговых соединителей

Фитинги изготавливают из сплавов цветных металлов, нержавеющей стали, прочных пластиковых материалов. Для повышения антикоррозийной устойчивости медь, бронзу, другие металлы обрабатывают защитными пастами, жидкими составами. Виды соединительных элементов многообразны.

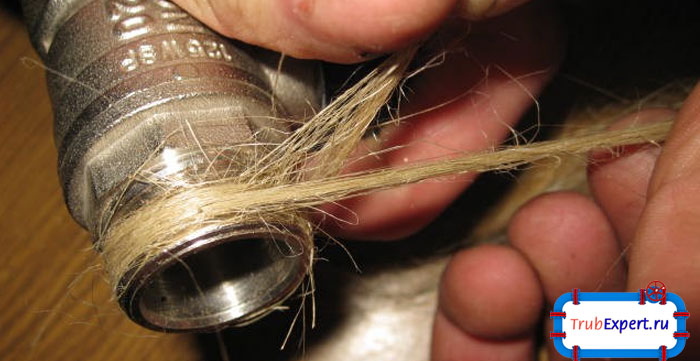

При резьбовом соединении рекомендуется применять уплотнитель, для этих целей подойдет сантехническая подмотка
