При обустройстве автономной подачи воды используются гидроаккумуляторы для водоснабжения. Непритязательный на вид стальной бак выполняет ряд важных функций. Без установки оборудования невозможно представить слаженно работающую систему загородного водопровода. К выбору, установке и отладке работы агрегата следует отнестись внимательно, так как от него зависит срок службы насоса и беспроблемное водопользование в доме.

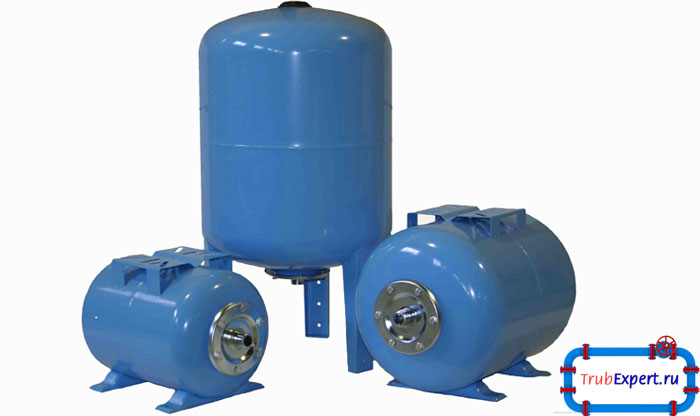

Гидроаккумуляторы, они же накопительные, напорные или расширительные баки - необходимые элементы для закрытого типа системы водоснабжения в домах
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Гидроаккумуляторы, они же накопительные, напорные или расширительные баки — необходимые элементы для закрытого типа системы водоснабжения в домах


Работа гидроаккумулятора

У гидроаккумулятора много названий — гидробак, накопительный бак, мембранный бак. Суть работы устройства при этом не меняется. Агрегат представляет собой металлический баллон красного или синего цвета, который крепится к полу. Внутренняя полость бака делится на две камеры. В один отсек нагнетается воздух — он контактирует со стенками накопителя. Другой отсек заполняется водой — она контактирует с пищевой резиной, которая соответствует санитарным нормам.

Принцип действия гидроаккумулятора заключается в следующем. Когда вода из источника поступает к потребителю, то она не идет напрямую к кранам. Если водораздача будет организована таким образом, то каждый поворот вентиля повлечет за собой включение насоса, так как давление внутри труб сразу упадет. При таком режиме работы насосное оборудование выйдет из строя раньше времени.

Разрывает цепочку гидробак — он принимает установленный объем воды в резиновый резервуар, накапливает ее, а затем раздает потребителям. Получается, что насос включается один раз, чтобы наполнить резиновую емкость водой. Когда накопительный бак для воды опустошается, то давление внутри емкости падает до заданного уровня, снова начинает работать насос и цикл повторяется. Управляет процессом реле давления.

Устройство гидроаккумулятора для закачки воды из источника снабжено патрубком. С другой стороны установлен автомобильный ниппель для проверки давления в баллоне. Некоторые агрегаты снабжены специальными клапанами, через которые выпускается лишний воздух. Он образуется от заполнения и опустошения резиновой камеры. Для остальных устанавливаются краны в системе водоснабжения.

Накопительные емкости выпускаются разной вместимости. Объем гидроаккумулятора для водоснабжения находится в пределах 25-500 литров. Объем воды, который вмещает гидробак, составляет 35-40% от общего.


Функции гидроаккумулятора

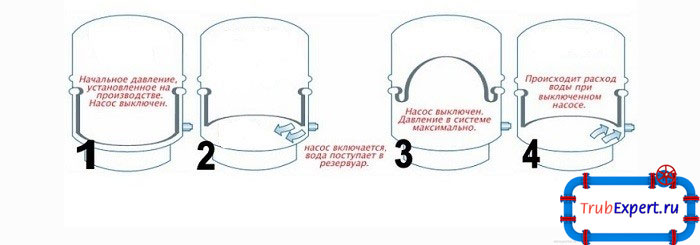

На рисунке отражена работа гидробака в водоснабжении. Агрегат управляется автоматически, что увеличивает срок эксплуатации
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
На рисунке отражена работа гидробака в водоснабжении. Агрегат управляется автоматически, что увеличивает срок эксплуатации

Даже небольшие накопители выполняют 4 важных функции в системе водоснабжения:

  1. Гидравлические аккумуляторы поддерживают постоянное давление для домашнего водопровода
  2. Устройство предохраняет водопровод и все связанные с ним приборы от гидроударов, возникающих на момент включения насоса
  3. Гидробаки продлевают жизнь насосу, который включается только в тот момент, когда аккумулятор остается без воды
  4. Емкость содержит запас воды, которым можно воспользоваться при отключении электроэнергии и остановке насосной станции или погружного насоса

Гидроаккумулятор для систем водоснабжения значительно снижает риск поломки оборудования, увеличивает срок службы насоса, позволяет иметь запас воды.

  • Способ сбора воды
  • Расположение
  • Назначение

Способ сбора воды

Накопитель для воды в зависимости от способа ее сбора бывает двух видов:

  1. Баллонный — вода собирается в резиновую грушу из каучука. Баллонный тип гидробаков считается более надежным
  2. Мембранный — мембрана гидроаккумулятора растягивается водой. Сделанная из пищевой резины, она делит емкость пополам. Обладает антибактериальными свойствами, соответствует санитарными нормами

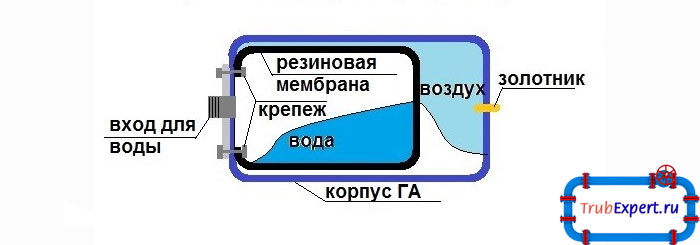

Устройство гидробака: металлический корпус, резиновая мембрана. Кроме этого - золотник, который регулирует подачу-стравливание воздуха и фильтр, который удаляет загрязнения
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Устройство гидробака: металлический корпус, резиновая мембрана. Кроме этого — золотник, который регулирует подачу-стравливание воздуха и фильтр, который удаляет загрязнения

Расположение

Аккумуляторы производятся двух видов:

  • Вертикальные — при объеме свыше 50 литров имеют сверху клапан для отвода воздуха, который образуется при закачке воды
  • Горизонтальные — требуют установки дополнительного крана для стравливания воздуха. Устройство часто имеет специальные крепления для насоса, поэтому удобно для использования с насосными станциями

Вертикальный мембранный бак для водоснабжения не имеет конструктивных отличий от горизонтального — выбор устройства часто основан на особенностях помещения, где разместится накопитель.

Назначение

Гидроаккумуляторы выпускаются для холодной и горячей воды, поэтому они окрашены в голубой или красный цвет. Красный накопитель называется компенсационным или расширительным. Он используется как аккумуляторный бак для отопления. Агрегат имеет конструктивные отличия от бака для водоснабжения и не может устанавливаться вместо него.

Как выбрать водонакопитель

При выборе бака следует продумать все нюансы его использования, установки и вспомнить принцип работы аккумулятора. Для этого уделяется внимание следующим моментам:

  1. Объем воды, который потребляется домохозяйством — застой воды в баке приводит к развитию микробов, недостаток влечет перегрузку двигателя насоса
  2. Характеристики насоса — чем мощнее оборудование, тем большего объема выбирается напорный бак
  3. Особенности помещения для установки накопителя — подбирается вертикальный или горизонтальный агрегат
  4. Подающая труба и входное отверстие гидробака должны иметь одинаковое сечение — заужение приведет к изменению работы всей гидросистемы
  5. Наличие доступных запчастей — запасная мембрана для гидроаккумулятора часто поставляется в комплекте с оборудованием

Установка и запуск накопителя

Гидроаккумулятор для частного дома устанавливается самостоятельно или специалистами. Для системы выбирается место, к которому всегда обеспечен свободный доступ при необходимости ремонта или проверки работы. Агрегат крепится к полу через резиновые прокладки. Это обеспечивает надежность монтажа, снижает уровень шума и вибрации. Фиксация к трубопроводу делается через резиновые переходники.

На рисунке изубражен вариант подключения гидроаккумулятора
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
На рисунке изубражен вариант подключения гидроаккумулятора

Перед запуском проверяется давление воздуха в гидроаккумуляторе. Для этого используется манометр, который имеет точную шкалу. Обычно оно выставлено на 1,5 атмосферы. При необходимости давление корректируется:

По инструкции выполняется настройка реле давления, накопитель подсоединяется к водопроводу.

Когда водяной аккумуляторный бак запускается впервые, то вода подается медленно — это предотвратит разрыв мембраны и сделает ее эластичной.

Поломки оборудования и их ликвидация

Механическое повреждение корпуса, разрыв мембраны, проблемы с герметичностью бака требуют ремонта оборудования. Чаще всего проводится замена мембраны в гидроаккумуляторе или баллона. Определить повреждение резиновой камеры в красном или голубом баке помогут следующие признаки:

  1. Кран «плюется» водой
  2. Манометр показывает большое давление, которое резко снижается
  3. После стравления воздуха через ниппель вытекает вода

Заменить мембрану можно в сервисном центре или самостоятельно. Для этого потребуется приобрести нужную запчасть, отсоединить и разобрать накопитель, снять старую мембрану. Сложности возникают при установке новой мембраны — часто она соскальзывает внутрь и процесс приходится повторять сначала.

Существуют и другие неисправности гидроаккумулятора для систем водоснабжения, которые встречаются чаще всего:

  • Течет воздушный клапан — причина в разрыве мембраны
  • Часто включается насос — повреждение мембраны устраняется заменой, недостаточное давление в накопителе доводится до нужного уровня нагнетанием воздуха через ниппель автомобильным насосом
  • Низкое давление воды — недостаток воздуха в накопителе компенсируется подкачкой
  • Повреждения корпуса, нарушение герметичности — исправляются в сервисе

Не каждый дефект при работе гидробака подлежит исправлению. Если сложности в работе накопителя связаны с маленьким объемом бака — насос часто включается и выключается — единственным выходом остается замена накопительного оборудования.

ПОСМОТРЕТЬ ВИДЕО

Применение аккумуляторов в организации автономного водоснабжения позволяет использовать ее долго и эффективно. Отсутствие гидроударов, щадящий режим работы для насоса, поддержание водонапора в доме, формирование запаса воды — основные функции устройств. Накопительный бак выбирается в зависимости от потребления воды и характеристик насоса.
