Ремонт не ограничивается комнатами или кухней. Для создания настроения и гармоничного сочетания интерьеров различных помещений нужно задуматься о ремонте ванной комнаты и санузла. Если затрагивается расположение сантехнических устройств или конфигурация санузла, то сантехническая разводка в квартире потребует изменений.
Перед началом монтажа нужно разработать проект водопровода, на котором указываются габариты помещения, расположение сантехнических устройств, длины подводных труб и схема водоснабжения квартиры.
Тройниковыйспособ разводки
Такой вариант еще называют последовательным соединением. Разводка воды в квартире от стояка подводится к устройствам по очереди. Элементами системы в этом случае становятся:
- труба холодного водоснабжения;
- труба горячего водоснабжения;
- тройники;
- ответвления к приборам.
Водоснабжение в квартире по тройниковому типу дает следующие преимущества:
- уменьшение длины труб и требуемого количества материала;
- компактное расположение;
- скорость проведения работ по монтажу;
- стоимость установки.
Последовательнаясхема сантехнической разводки в квартире предусматривает равномерное распределение напора между приборами. При этом при включении нескольких устройств, в каждом из них создается только пропорциональная часть напора магистрали. Это приводит к неудобству в эксплуатации.
Недостатком называют и то, что в большинстве случаев отключить один прибор от магистрали водоснабжения при поломке невозможно, нужно перекрывать водоснабжение квартиры. Эта проблема решается установкой отдельного крана для прекращения поступления воды к прибору на каждом ответвлении от общей трубы разводки.
Совет! Монтаж водопровода в квартире по последовательномтипе не подходит для многокомнатных квартир или частных домов. Лучше обратить внимание на такую схему при ремонте в компактной квартире, предназначенной для проживания одного-двух человек.
Коллекторныйспособ разводки
Если прокладываютразводку в санузле для индивидуального дома или просторной квартиры, применяется коллекторная схема водоснабжения. Она предусматривает подведение воды к каждому прибору в квартире независимо от других.
При разработке водоснабжения нужно не забыть ни один прибор, поскольку на каждый из них потребуется длинный обрез трубопровода и количество фитингов, чем при тройниковомварианте. Если разводка водоснабжения на этапе подготовки чертежей не учитывает один прибор, потребуется тратить дополнительное время и отправлять в магазин за необходимыми материалами. Разводку предусматривают для:
- раковин;
- ванн;
- кухонных моек;
- унитазов;
- биде;
- стиральных машин;
- посудомоечных машин;
- шлангов для полива огорода.

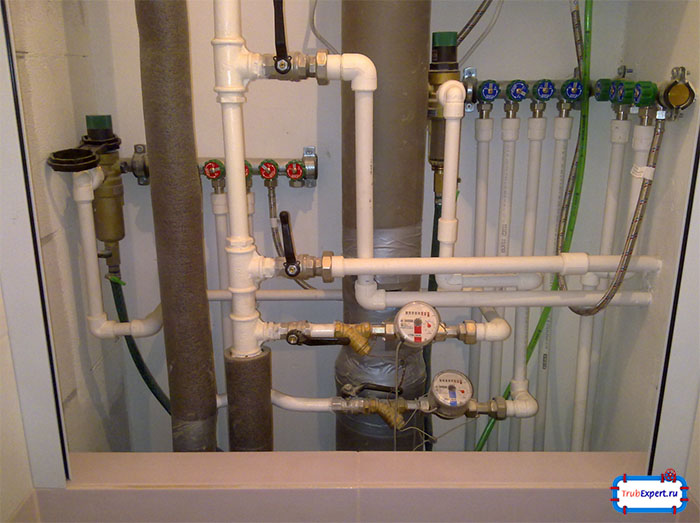

Разводка в квартире по данномутипу требует установки коллектора. Коллектор — это устройство, у которого предусмотрен один ввод и нужное количество выводов (количество подбирается в зависимости от количества подключаемых приборов). Устройство распределяет воду в трубопроводе так, что при одновременном включении нескольких приборов, скачков напора не происходит.
- Возможность отключения каждого прибора в отдельности без ущерба для остальных элементов водоснабжения и причинения неудобств жильцам дома или квартиры.
- Управление подачей воды к потребителям осуществляется из одной точки. Запорная арматура для водоснабжения, перекрывающая подачу воды к отдельным приборам, и коллектор располагаются в одном шкафу. При проектировании частного дома коллекторный узел (коллектор, регулирующие краны) располагают в отдельном помещении. Такая схема трубопроводов обеспечивает доступ к месту управления подачей воды без проблем и удобна при поломках.
- Коллекторная разводка обеспечивает стабильность давления жидкости в трубах.
Важно! Чтобы понять, к чему приводят перепады напора воды в трубопроводе, можно представить такую ситуацию, которая возможна при последовательномспособе подключения. Человек моется в душе, установив при этом комфортную для себя температуру воды. В это время другой жилец моет посуду и включает воду в мойке на кухне. В зависимости от того, какой кран был открыт на кухне, человек в душе может получить ожог (если на кухне открыт кран с холодной водой) или порцию ледяной воды (если открыт кран с горячей).
- Одинаковая температура жидкости при одинаковом открытии кранов в приборах.
- Коллекторная разводка предполагает минимальное количество соединений и отсутствие присоединений по длине трубопровода от стояка к прибору. Чем меньше мест нарушения целостности конструкции, тем большую надежность она обеспечивает. Разводка труб водоснабжения по коллекторномутипу уменьшает вероятность поломок и упрощает ремонт.
- Благодаря независимости каждого прибора установка нового или дополнительного оборудования производится без отключения общего водоснабжения квартиры или дома. На работу других потребителей проведение работ никак не влияет.
Совет! При монтаже распределительного узла рекомендуется выбрать коллектор с большим числом выводов, чем требуется на данный момент. Это позволит в дальнейшем при необходимости быстро подключить дополнительную технику без замены коллектора.
У разводки коллекторного типа выделяют и недостатки. К ним относят:
- большой расход материалов на выполнение работ (при последовательной схеме потребуется две трубы — для горячей воды и для холодной, а при коллекторной количество изделий равно числу подключаемых приборов умноженному на 2);
- увеличение материальных расходов из-за протяженности трубопровода;
- сильная зависимость стоимости от количества фитингов;
- трудозатраты на монтаж;
- для размещения коллектора и трубопровода потребуется много места (это проблематично при скромных размерах санузлов);
- необходимость обустройства шкафа для коллекторного узла.
Проблемы с такой схемой возникают на стадии установки, а в процессе эксплуатации она удобна. С тройниковой схемой дело обстоит иначе: она проста в монтаже, но вызывает проблемы при эксплуатации.
Выбор материала
Схема водоснабжения в квартире влияет на материал, из которого изготавливаются трубы. При устройстве тройниковой схемы водоснабжения рекомендуется применять полипропиленовые или ПВХ трубы. Соединения труб по длине выполняются сваркой. Для уплотнения мест соединений используют герметики, сантехнический лен и ленты из фторопластового уплотнительного материала (ФУМ-ленты). Дополнительно учитываютпотребление. Диаметр трубы для водопроводав квартире с тройниковой схемой принимают больше, чем с коллекторной.
Важно! При использовании пластиковых труб для горячего водоснабжения нужно обязательно уточнить, выдерживают ли они высокую температуру заполнителя. Для повышения прочностных характеристик в трубах для горячего водоснабжения предусматривается дополнительное армирование.Если поставить на участок с подачей горячей воды неармированное изделие, его разорвет.
Для разводки по коллекторной схеме применяют металлопластиковые или медные трубы, способные выдерживать высокое давление.
