Основные принципы строительства печных труб: 3 секрета печника

0 517

Печная труба — это важный агрегат отопительной системы. Дымоход нужен для отведения газов продуктов сгорания в атмосферу и для подачи кислорода в топочную камеру. Для нормального функционирования печной системы необходимо, чтобы трубы соответствовали определенным условиям. Перед установкой конструкции необходимо изучить правила производства трубо печных работ. Это позволит избежать ошибок при проектировании.

Печной дымоход
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Дымоход — неотъемлемая часть любого частного дома с печным отоплением


Строительство печных труб

Печь оборудуется магистралью, состоящей из двух частей. Одна представляет собой участок нагревающей установки, а вторая предназначена для вывода газовых веществ за пределы здания. Бывает несколько видов подобных устройств. Это изделия из модулей, сделанных на производстве, и печные трубы из кирпича.

Популярным способом монтажа остается кирпичная кладка. Сборные конструкции относятся к современным технологиям обустройства магистралей. Подобные изделия сразу готовы к установке и при этом не занимают много места. Качественной изоляцией и многослойными стенками обладают магистрали из металла.

Кладка печной трубы из кирпича начинается с обустройства вытяжки, которая выполняется из последних слоев кладки топочного элемента. Данные элементы формируют ствол, по которому монтируется трубопровод. Для выхода дымоходного устройства подбирается определенное место в кровле. На данном участке не должно быть балок и конструкций для усиления каркаса.

Задвижка в печной трубе называется вьюшка, она монтируется во внутренней части дымохода и позволяет регулировать тягу.


Баня

Баня оборудуется печью, которая выполняет нагревательные функции. При этом температура, образуемая в дымоходе, в десятки раз превышает температурный показатель нагревания в трубе от домашней печи. Особенностью строения агрегата в бане считается прямоточная вытяжка и усиленное устройство каналов дымохода для защиты перекрытий от возгорания.

Рекомендуемый материал для печи – это не кирпич, а металл или чугун. Сталь характеризуется более высокой теплопроводностью.

Работа по созданию дымохода в баню состоит из следующих этапов:

  1. Монтируется небольшой фундамент. На него ставится печное оборудование.
  2. Производится сборка дымохода. На герметик для печных труб устанавливается тройник. На данный элемент монтируется внутренняя часть трубы. Эта деталь должна сниматься, так как она приходит в негодность раньше остальной конструкции.
  3. Затем выполняется разделка печной трубы на потолке, которая призвана предохранять перекрытие от возгораний. Чердачная конструкция монтируется в данный элемент. Эту область защищают негорючими материалами, так как на стыке холодного и горячего воздуха появляется конденсат.
  4. Выполняется монтаж надкровельной части дымохода.

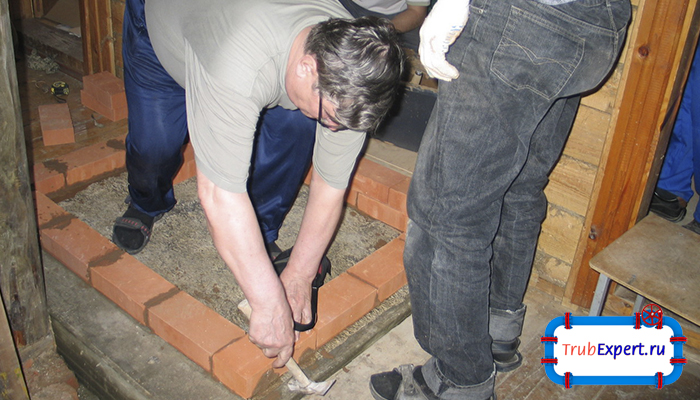

Кладка фундамента
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Дом

Верхний сектор трубы, который возвышается над кровлей, идентичен для домашних и банных печей. Данный элемент захватывает конструкцию дымохода и оголовник на печную трубу, который представляет выступ для регулирования аэродинамических свойств воздуховода. Печь прогревается при более низкой температуре, чем банное оборудование и тепло сохраняется длительное время. При строительстве печи учитываются следующие особенности:

  • используется задвижка в печной трубе для регулирования тяги.  Так как плохо, если нет тяги в печи или она слишком сильная;
  • отопительный агрегат должен граничить с большим количеством комнат, при этом магистраль делается ровной и без искривлений
  • лучшим вариантом считается построить трубу из кирпича.

При возведении конструкции применяется раствор с известью, который предотвратит появление потеков. Кирпич влияет на то, что дымоход меньше будет дымить.

Основные понятия

Чтобы сделать дымоход из кирпича или сборного материала, стоит придерживаться некоторых правил и основных понятий.

Правила производства работ

Пожарным сообществом были созданы правила осуществления печных и трубных работ. Они информируют о соблюдении безопасности при монтаже и помогают создать схему планирования работ. Выделяются следующие технические рекомендации:

  1. Необходимое расстояние от магистрали до балки варьируется от 140 мм.
  2. Труба из кирпича для бани на участках, подвергающихся повышенным температурам, обрабатываются огнеупорным материалом. Применяется обожженный кирпич без пустот и повреждений.
  3. Для предотвращения пожаров рекомендуется асбестовый материал или обработанный глиной войлок.
  4. Чтобы тяга не превышала рекомендуемое значение, топка не выполняется при открытой дверце.
  5. Магистраль производится без сужений, что предохраняет агрегат от скопления сажи.
  6. Чтобы сделать печную трубу керамическую необходимо выполнить емкость для конденсата.

Обустройством магистралей должен заниматься специалист. При ошибках в монтаже может возникнуть пожар или отравление угарными веществами.

Для изоляции дымохода от поверхностей из древесины, оборудуется специальный короб на некотором расстоянии от трубы. Область между конструкциями заполняется минеральной ватой. Затем изделие обмазывается глиной и стягивается жгутом.

ПОСМОТРЕТЬ ВИДЕО

Определения и советы

Важным моментом при монтаже считается тяга.  Она будет иметь оптимальное значение при обустройстве длинной магистрали. Для контроля тяги предназначается оголовок, который направляет ветер и вызывает разряжений над конструкцией. Защищает систему от осадков дефлектор, он же создает оптимальную тягу. При ошибках в проектировании образуется конденсат, который опускается вниз и вызывает запах гари. Керамическая печная труба при монтаже требует использования герметика для крепления.

Задвижка при горении не должна быть закрыта полностью – это вызовет отравление газом.

Разделка конструкции представляет собой утолщение изделия в местах перекрытий. Если дымит печь, то причина может быть в том, что поддувало замусорилось золой. Для очищения от шлака понадобится:

  • кочерга для выскабливания золы;
  • совок для собирания мусора;
  • емкость для выноса золы.

При ухудшении тяги проверяются дымовые каналы и труба. Если появились трещины, их необходимо сразу заделывать. Ремонтные работы включают не только замазку щелей, но и замену решеток – колосников, укрепление изразцов и замену дверок с задвижками.
