Как установить фундамент из труб своими руками: 3 совета от профессионалов

0 383

Сооружение свайного фундамента из труб набирает популярность благодаря простоте монтажа и доступности материалов. Но кроме весомых плюсов такая конструкция имеет некоторые ограничения. С основными нюансами возведения и областью применения трубного фундамента можно ознакомиться ниже.

Фундамент из труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Особенности трубного фундамента

Свайный фундамент из труб выполняет функцию несущей опоры в небольших зданиях с малой нагрузкой. Это подходящий вариант не только для деревянного коттеджа, беседки, бани и хозяйственных построек, но и для полноценного малоэтажного дома.

Качества трубного фундамента зависят от материала, из которого они изготовлены: пластика, асбеста или металла.

Минимальный диаметр для асбестовых труб в качестве свай для фундамента ― 20 см. Их сильные стороны ― стойкость к коррозии, воздействию низких температур, легкость резки, слабые ― невысокая прочность. Чтобы опоры из асбеста выполняли свою функцию, следует усилить их арматурой большего диаметра или количества.

Достоинства пластиковых труб ― низкая цена и вес, устойчивость к воздействию агрессивных вод и высоких температур. Но в целом они считаются менее практичными, чем аналоги из асбеста и металла, из-за своей плохой переносимости холода.

Металлические трубы ― лучший выбор для несущей конструкции малоэтажного здания благодаря высокой прочности. Но цена на них тоже выше, особенно учитывая транспортные затраты, ведь вес металлических опор достаточно большой. Главное условие для обеспечения длительной службы такого фундамента ― обработка свай антикоррозийным составом.

Фундамент
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

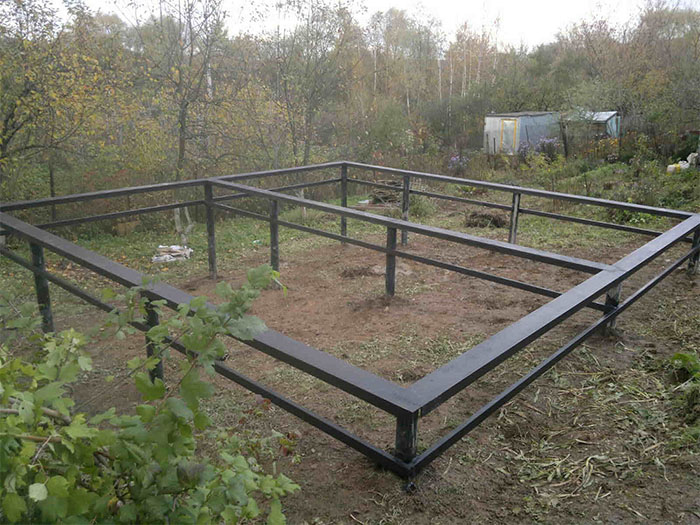

Фундамент из труб рассчитан на небольшие здания


Главные преимущества

Основные плюсы фундамента из труб:

  • не требуется рытье внушительных траншей и котлованов;
  • более скромные материальные затраты, чем при возведении других видов фундамента;
  • способность выдерживать нагрузки, соответствующие малоэтажным зданиям;
  • относительная простота и оперативность выполнения работ;
  • равномерное распределение веса сооружения относительно земли;
  • применяется на участках с нестабильным и подверженным морозному пучению грунтом;
  • защита несущих конструкций от стоковых вод.

Дополнительные аргументы для выбора несущей конструкции из труб

Кроме явных преимуществ, трубный фундамент обладает рядом приятных бонусов:

  1. широкий выбор деталей разного размера;
  2. экономия на доставке и материалах;
  3. бурение скважин под сваи не требует применения сложной и дорогостоящей техники;
  4. отказ от кладки;
  5. не требуется дополнительное сооружение опалубки ― эту задачу выполняет труба.

Ограничения в применении

Фундамент из труб не рекомендуют возводить в следующих случаях:

  • на участках с грунтом, склонным к горизонтальному смещению;
  • при строительстве тяжелых кирпичных или многоэтажных зданий;
  • при необходимости сооружения подвальных помещений.

Этапы установки

Закладка фундамента под дом своими руками ― вполне реальная задача. Но для получения надежного основания, которое прослужит долгие годы, нужно придерживаться рекомендаций по технике возведения конструкции.

Чтобы сделать столбчатый фундамент необходимо выполнить следующие этапы:

  1. Разметка и бурение скважин.
  2. Возведение.
  3. Гидроизоляция и утепление фундамента.
  4. Обвязка.

Разметка и бурение скважин

Прежде чем установить сваи из труб своими руками нужно произвести разметку. Для этого следует рассчитать предполагаемую нагрузку, которую здание будет оказывать на фундамент и определить количество монтируемых труб. Важно, чтобы под углами и несущими стенами присутствовали опоры.

Фундамент для дачи
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

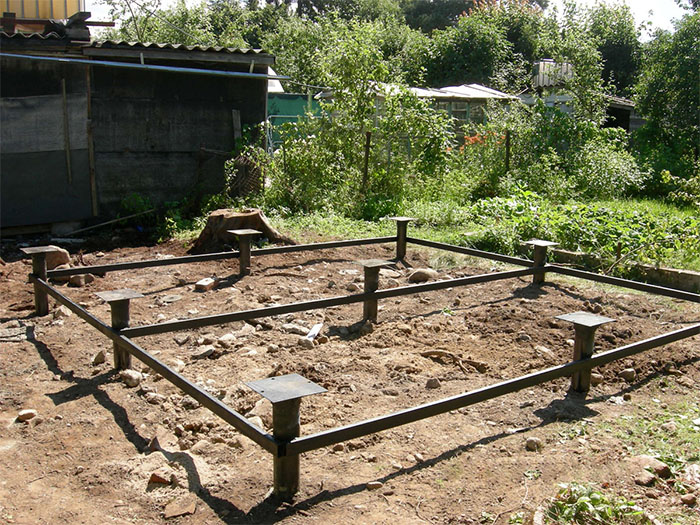

Фундамент для дачи своими руками

Проделать отверстие, в которое будет опускаться столб, поможет ручной бур для земли. Глубина скважин зависит от типа почвы и климатических условий региона. Как правило, труба углубляется на 30 см ниже уровня, в котором грунт может промерзать. Диаметр отверстия должен совпадать с диаметром свай, среднее расстояние между ними ― от 1,5 до 2,5 метров.

Чтобы полностью соорудить фундамент на трубах своими руками и достичь еще большей экономии средств, можно изготовить бур для столбов самостоятельно. Для этого потребуются:

  • дрель;
  • сварочный аппарат;
  • угловая шлифовальная машина;
  • труба диаметром 10 см;
  • наружная винтовая резьба;
  • шнековый винт шириной 20 см;
  • два ножа из стали;
  • тройник с внутренней винтовой резьбой.

Буровая установка своими руками выполняется в следующем порядке:

  1. На один конец трубы крепят винтовую резьбу, а на другой ― шнековый винт.
  2. К краю шнека, под углом к земле приваривают стальные ножи.
  3. На винтовую резьбу на противоположном буру конце трубы прикручивают тройник с приваренным к нему воротком.

Удлинить земельный бур, можно с помощью отрезка трубы, который будет играть роль разборной штанги.

Возведение

Соорудить трубный фундамент из пластика или асбеста можно двумя способами.

Сваи
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

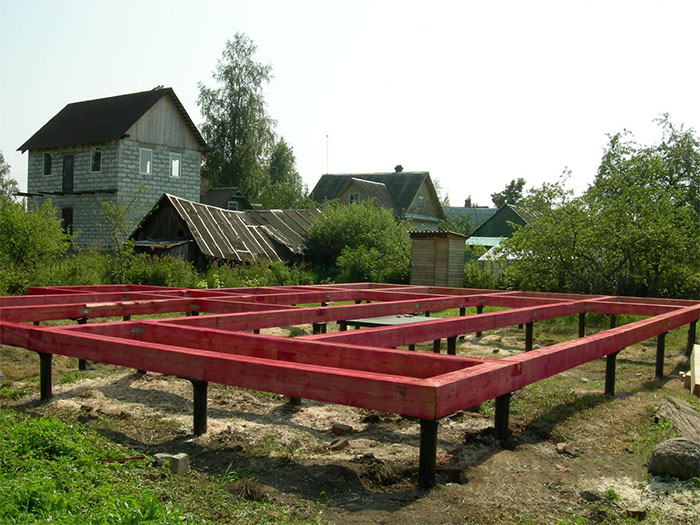

Сваи

В ходе первого способа в расположенные в скважине сваи вставляют две арматуры, длина которых на 40–60 см длиннее опалубки. Пруты должны уходить глубже дна шурфа и выступать за верхний край трубы на равное расстояние.

К выступающему концу далее крепится ростверк фундамента. Бетон заливается в полость свай и скважину.

В процессе второго способа скважину через трубу на 1/3 заливают бетонной смесью. Затем трубу приподнимают и фиксируют над образовавшейся подушкой. Арматуру опускают на дно шурфа, но ее верхний конец не должен выступать за внешний край трубы. После этого углубление и опалубку полностью заполняют бетоном.

Фундамент из металлических труб своими руками также можно возвести по двум технологиям:

  1. Опору вбивают на 50–100 см ниже дна скважины. Потом заливают пространство опалубки и шурфа бетоном. В качестве ростверка здесь подойдут приваренные к верхним концам труб профили. Конструкция окажется наиболее крепкой и надежной, если вместо одной металлической опалубки в скважину поместить несколько труб меньшего диаметра. Их количество может варьироваться в пределах от 2 до 6. Располагать такие опоры следует на расстоянии примерно 5 см друг от друга. Такой вариант не требует усиления арматурой.
  2. У свай из металла есть склонность расширяться под действием повышенных температур. Чтобы этого избежать, рекомендуется прибегнуть ко второй технологии монтирования фундамента из металлических труб. Выполняемая работа в этом случае более проста и экономична. Обязательное условие ― бурение скважины на пару миллиметров уже диаметра трубы. Опору следует вбить в образовавшийся шурф и заполнить бетоном. При необходимости конструкцию можно усилить арматурным прутом.

Важно! Фундамент из металлической трубы должен возвышаться над уровнем грунта примерно на 40 см.

Гидроизоляция и утепление

Гидроизоляция и утепление фундамента ― необходимые условия для его длительной и надежной службы. Поэтому к этим задачам следует подойти со всей ответственностью: изучить способы выполнения, подобрать подходящие материалы и ознакомиться с правилами осуществления работ.

Гидроизоляция фундамента из труб ― процесс сложный и трудоемкий. Сначала нужно определить уровень залегания подземных вод и их потенциальный подъем. Если он располагается на глубине менее метра от основания свай, то защита от влаги им просто необходима. А в случаях, когда столбы для фундамента в подземной части соприкасаются с водой, то дополнительной мерой будет сооружение дренажной системы.

Фундамент на сваях
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Фундамент на сваях

  • насыпная;
  • обмазочная;
  • проникающая.

Метод, при котором смесь специальных сухих веществ засыпается на дно трубы, называется насыпной гидроизоляцией. Он служит в роли дополнительной защиты от подземных и сточных вод.

Обмазочный способ предохраняет фундамент из труб от нежелательного контакта с влагой по всей поверхности свай благодаря равномерному нанесению латексно-битумной эмульсии. Средство образует надежную защиту даже при деформации и особенно эффективно в комплексе с насыпным методом.

Проникающая гидроизоляция представляет собой использование бетона с добавлением специальных веществ, благодаря которым водопоглощение конструкции стремится к нулю.

Чтобы утеплить фундамент с наружной стороны, нужно сваи из труб покрыть штукатуркой или другими специальными составами. Это защитит их от промерзания.

Утепление фундамента изнутри происходит путем фиксации теплоизолирующего материала на забирку. Это может быть КФП (карбамидно-формальдегидный пенопласт), экструдированный пенополистирол или другие.

Утеплитель для фундамента необходимо закрепить с помощью дюбелей или мастики.

Обвязка

Обвязка столбчатого фундамента ― необходимая мера надежного укрепления конструкции. Заключается она в соединении свай с помощью ростверка, который изготавливается из металлических балок (швеллеров), деревянных брусьев, железобетонных перемычек или монолита. Чтобы устройство обвязки прошло успешно, необходимо удостовериться в одинаковой высоте всех свай и, если это необходимо, подровнять их.

ПОСМОТРЕТЬ ВИДЕО

Способы крепления ростверка:

  • на резьбу;
  • с помощью сварки;
  • на хомуты.

Когда сваи из металлических труб обвязывают с помощью швеллеров, лучшим способом станет сварка. При использовании деревянного ростверка крепкое соединение обеспечивает совместное применение двух методов: посадка на резьбу и на хомуты.

Стоит знать! При посадке ростверка на резьбу следует правильно рассчитать ее толщину и расположить деталь строго по центру.
