Закрытая система отопления: идеальное решение для частного дома

0 329

Каждая гидравлическая  конструкция содержит комплекс отопительных приборов и трубопроводных линий. Теплоноситель обладает свойством расширяться при нагревании.

Закрытая система отопления помогает компенсировать данное состояние при помощи расширительного бака.

закрытая система отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Выбор отопительного котла- важная часть строительства дома

Перемещение теплоносителя производится при помощи насосного оборудования. Если используется принудительная циркуляция, то применяется дополнительное оборудование. Подобная циркуляция способствует зависимости от электричества, но при этом работа становится эффективней.

Схема закрытой системы отопления предотвращает испарение теплоносителя. Это позволяет не контролировать работу конструкции.

Применение принудительного циркулирования меняет прогрев в каждом помещении.


Устройство и принцип работы закрытой системы

Данная система теплоснабжения состоит из таких элементов как котел, расширительный бак, насосное оборудование, краны и фитинги.

Важной деталью схемы считается бак. Он представляет собой емкость из пластмассы или металла, которая монтируется наверху конструкции.

Это устройство выполняет следующие функции:

  • обеспечивает давление в водопроводе;
  • скапливает лишнюю жидкость после прогрева.

В открытой схеме теплоноситель контактирует с воздухом, а в закрытой — конструкция герметична.

Отопление закрытого типа рекомендуется для установки теплых полов.

Принцип работы оборудования осуществляется следующим образом. Теплоноситель нагревается при помощи котла. При этом жидкость увеличивается в объеме и переходит в расширительную емкость, которая разделена на две части. Одна из них камера с водой, а во второй находится воздух.

После нагревания вода поступает в бак, а когда температура понизится, то жидкость возвращается из резервуара к радиаторам с помощью насосного оборудования.

В качестве теплоносителя используется антифриз и обычная вода.

Даже при изоляции в оборудование может попасть воздух. Для устранения воздуха из конструкции применяются специальные краны или отводчики воздуха.

Водонагреватель и насос размещаются в одном помещении вместе с баком. При этом уменьшается длина магистрали.

Насосное оборудование и расширительная емкость монтируются на обратной трубе.


Нюансы системы

Закрытая система теплоснабжения монтируется с учетом некоторых особенностей. Емкость мембранного бака составляет не более 10 % от объема теплоносителя.

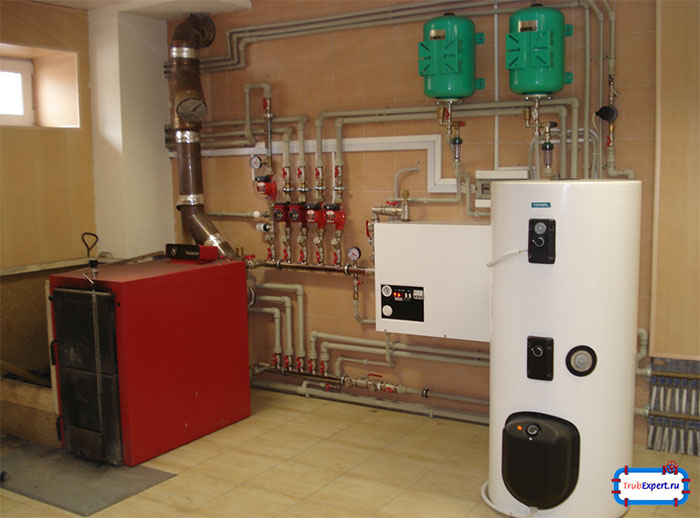

Отопление в подвале
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Смешанное отопление позволит вам по максимуму сэкономить

Насосное оборудование монтируется отдельно или на обратке магистрали.

Использование принудительной циркуляции позволяет не устанавливать определенный уклон магистрали. При монтаже конструкции применяются трубы небольшого сечения.

Так как в данной конструкции исключается испарение, то это предотвращает коррозию и воздушные пробки.

Данная закрытая схема отопления позволяет проложить трубопроводные линии под напольным покрытием.

Обеспечение теплоносителя нужной скоростью способствует нагреванию схемы и качественной теплоотдачей.

Закрытая и открытая система теплоснабжения отличаются стоимостью. Оборудование для конструкции закрытого вида обойдется дороже.

Значение имеет правильное заполнение системы отопления закрытого типа. Оно производится следующим образом:

  1. Шланг соединяется с водопроводом и  с заливочным краном. Сначала воду пропускают до значения давления 0,5 бар.
  2. Затем оборудование проверяется на протечки.
  3. Давление повышается до 2 бар и из конструкции удаляется воздух. На батареях открываются специальные краны для вывода воздуха.
  4. Следует закачать воду в систему отопления и снова проверить герметичность стыков.
  5. Затем теплоноситель спускается до давления в 1,5 бар.

Плюсы и минусы

Запуск системы отопления закрытого типа выполняется при наличии бака с необходимым объемом. Данное устройство обеспечивает давление при сильном нагреве. Для предотвращения повышения давления выше максимального значения монтируется клапан безопасности для отопления.

У данной конструкции есть следующие преимущества:

  1. Бак располагается рядом с котлом. При этом не требуется протягивать трубы на чердачное помещение.
  2. Теплоноситель не соприкасается с воздухом, что помогает предотвратить повреждения оборудования и появление коррозии.
  3. Система отопления закрытого типа позволяет произвести давление в верхней точке отопительной конструкции и уменьшить риск появления воздушных пробок.
  4. При использовании насосного оборудования отпадает необходимость соблюдать уклон магистралей.
  5. Уменьшается стоимость установки конструкции, так как применяются трубы меньшего диаметра.
  6. Не происходит испарение теплоносителя. Отсутствует необходимость в постоянном контроле.
  7. Если добавить воду в систему отопления, то жидкость равномерно расходится по батареям.
  8. Увеличивается показатель теплоотдачи.

Данный тип системы теплоснабжения обладает следующими минусами:

  1. Насос подсоединен к электрической сети, что делает конструкцию энергозависимой.
  2. Объем бака должен быть большим.
  3. Если отсутствует группа безопасности на отопление, то возникают аварийные ситуации.

Комбинированное отопление
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Обвязка нескольких видов отопления позволит сэкономить

Перед каждым отопительным сезоном следует проверять работу оборудования и производить промывку конструкции. Если не осуществлять проверку, то появится засор и снизится теплоотдача.

Схема замкнутой системы отопления не защищена от возникновения следующих проблем:

  1. При некачественном теплоносителе появляется воздух в конструкции. Рекомендуется заливать контур очищенной водой, чтобы избежать подобной проблемы.
  2. Микротрещины трубопровода приводят к падению давления  и к образованию воздушных пробок.
  3. В результате износа мембраны ломается бак.

Закрытая и открытая система отопления могут ломаться при несоблюдении правил эксплуатации. Для подобного оборудования требуется расширительная емкость с большим объемом.

Закрытая двухтрубная система отопления предполагает незначительную разницу на входе и выходе в котел. При этом эксплуатационный срок повышается.

Подбор оборудования для такой системы

Установка данной конструкции подразумевает выбор качественной схемы монтажа. При этом выполняется разводка магистралей и устройство деталей.

В некоторых случаях применяется система отопления с двумя котлами. В конструкции данного типа присутствует котел, трубопроводная магистраль, бачок, насосное оборудование и группа безопасности. При сильном увеличении температуры применяется специальный вентиль, который пропускает излишки теплоносителя.

Излишки воздуха устраняются при помощи кранов Маевского и воздуховодов.

Для эффективной работы конструкции на батареи монтируются терморегуляторы.

Чтобы производилось автоматическое наполнение воды, устанавливается блок заливки теплоносителя, который монтируется на обратной магистрали.

Перед монтажом выполняется расчет параметров отопления. Лучшим вариантом является двухтрубная схема с горизонтальной разводкой труб. Важным моментом считается расчет расширительного бака, который влияет на стабилизацию давления.

Монтаж предусматривает установку оборудования таким образом, чтобы каждый прибор можно было отключать отдельно от общей конструкции.

Важным прибором считается группа безопасности, которая состоит из манометра, предохраняющего клапана и воздухоотводчика.

ПОСМОТРЕТЬ ВИДЕО

В независимости от выбора схемы монтажные работы требуют повышенной ответственности и рационального подхода. В сложных случаях требуется привлечение специалистов.
