Котел играет важную роль в отоплении. Он перерабатывает топливо и прогревает теплоноситель, который проходит по магистралям. Качество отопительной системы гарантирует правильная обвязка котла. Она представляет собой конструкцию между приборами отопления и котлом.
Трубы из полипропилена характеризуются устойчивостью к агрессивной среде и дешевизной. Соединения магистралей производится пайкой. При этом обвязка котла отопления отличается прочностью и монолитностью.

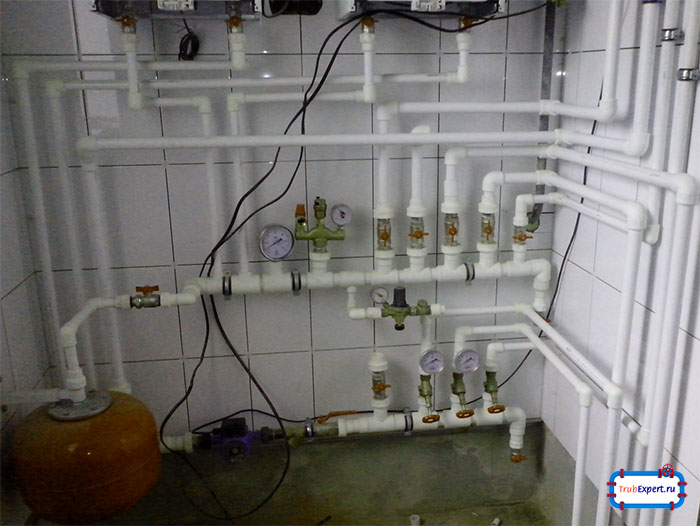

Обвязка котла полипропиленом
К преимуществам полипропилена относится долговечность и способность выдерживать высокое давление.
Обвязка газового котла отопления требует особого внимания при монтаже. Подсоединение котла к газу должно быть жестким. Состыковка производится через металлическую трубу. Используется полипропилен американка. Для монтажа рекомендуется прокладка из паронит. Это герметичный и не горючий материал.
Использование резины приводит к сокращению прохода, что повлияет на сокращение тепла. Для монтажа не используется фум лента для газа.
Если схема обвязки выполнена правильно, то она решает множество задач:
- давление в конструкции не превышает максимальное значение;
- не появляются воздушные пробки;
- избавляет от мусора, который появляется в теплоносителе;
- позволяет учитывать лишнее тепловое расширение;
- возможно подключение более одного контура в конструкцию;
- подключается бойлер.
Внимания требует схема обвязки твердотопливного котла отопления, так как данная схема не предусматривает автоматического управления. Правильная укладка труб способствует эффективности оборудования.
Главная функции обвязки – это защита оборудования от перегрева. В конструкцию входит насосное оборудование, краны, крепежные детали, манометр, клапаны, хомуты и муфты.
Обвязка двухконтурного котла отопления характеризуется сложностью и зависит от типа котла. Конструкция с одним контуром проста в исполнении.
Куда поставить котел в общей системе: схема
Схема обвязки котла отопления зависит от типа отопительного прибора. Котел напольного типа нельзя устанавливать в высшей точке разводки. При нарушении правил установки в конструкции собираются воздушные пробки.
Газовые котлы оборудуются автоматическими воздухоотводчиками. Эти устройства монтируются в отопительный прибор с помощью патрубков. Данные элементы есть у электрического и газового оборудования. Настенные конструкции с подобными деталями способны самостоятельно освобождаться от лишнего воздуха.
Такие элементы как насос, бак или приборы для регулирования давления приобретаются отдельно и устанавливаются в систему. При этом монтируется группа безопасности.
Если выполняется отопление с естественной циркуляцией, то большинство дополнительных приборов не понадобится.
Важным моментом при монтаже считается настройка температуры на входе и выходе. Для качественной регулировки температурного режима монтируется несколько контуров отопления.
Чаще используется обвязка твердотопливного котла одноконтурного типа и газового двухконтурного агрегата. Двухконтурные модели относятся к принудительной схеме. При этом подключение котла к газовой магистрали требует привлечения специалистов.
Подключение котла отопления сопровождается нюансами. Напольный агрегат устанавливается на основание из бетона, на которое укладывается стальной лист. Приборы подсоединяются к дымоходу. Система оборудуется вытяжкой.
Обвязка напольного котла отопления полипропиленом производится следующим образом:
- Перед соединением труб учитывается их сечение. Входной диаметр равняется выходному.
- Стоит определиться с местоположением коллектора.
- От коллектора к приборам проводятся магистрали с сечением 25 мм, а от трубопровода к котлу ведут трубы размером 55 мм.
- Распределительный патрубок устанавливается на входном коллекторе.
- На обратной трубе крепится насос, который врезается в схему или монтируется с помощью специального клапана.
- В завершение устанавливаются дополнительные приборы: гидравлическая стрелка для систем отопления, краны и фильтры.
Способы обвязки газового и твердотопливного (дровяного) котлов
Существует много вариантов обвязки оборудования. Классификация зависит от принципа перемещения жидкости по магистрали. Высокий уровень комфорта предоставляет система с принудительным перемещением теплоносителя. При ее монтаже потребуется проложить трубопроводную линию к каждому отопительному прибору. Данная процедура увеличивает время на установку и количество комплектующих.
Варианты с естественной циркуляцией: косвенный нагрев
Обвязка электрического котла отопления с естественной циркуляцией характеризуется простотой и доступностью. В схеме не задействуется насосное оборудование. Теплоноситель перемещается под воздействием смены холодных и теплых жидкостей.
Основное преимущество данной конструкции – это небольшая стоимость установки. Монтажные работы выполняются собственными силами. При поломке конструкция чинится в короткие сроки.
При обустройстве данной схемы выполняются следующие правила:
- Выбирается труба с диаметром не менее 32 мм.
- Батареи располагаются выше, чем колонка.
- В конструкции располагается минимальное количество поворотов и преград.
- Полипропилен контур на горизонтальных участках выполняется под уклоном в 5 мм на каждый метр перемещения теплоносителя.
- Осуществляется легкий монтаж.
К недостаткам следует отнести применимость подобной схемы только к небольшим постройкам. Она используется в конструкциях с одним контуром. Данная схема подключения газового котла портит внешний вид интерьера.
Обвязать отопительный прибор полипропиленом подобным методом проще, так как система содержит котел, батареи и расширительный бак. Схема характеризуется автономностью.
Способы принудительной циркуляции: напольные и настенные двухконтурные модели
Обвязка настенного двухконтурного газового котла с принудительной циркуляцией отличается популярностью. Схема практична и надежна. На передвижение теплоносителя влияет насос, который способствует циркулированию жидкости по магистралям.
У данной конструкции есть следующие достоинства:
- Для каждой комнаты устанавливается определенная температура, которая поддерживается автоматически.
- Применяются трубы с любым диаметром.
- Магистрали размещаются в любых плоскостях.
- Не требуется большого количества воды, так как трубы обладают небольшим диаметром.
- Подключаются датчики и регуляторы температуры.
Подобная обвязка котельной требует электропитания, так как без него не будет работать насосное оборудование.
К недостаткам относится высокая цена приборов и монтажных работ. Схема состоит из множества элементов, которые усложняют конструкцию. Также существует потребность в балансировке составляющих конструкции.
Подключение электрокотла с несколькими контурами предполагает монтаж подобной системы.
В конструкции используются следующие элементы:
- Для бесперебойного перемещения теплоносителя используется насос.
- В верхних точках монтируется расширительный бак, где собираются излишки жидкости.
- Для устранения воздуха в системе, который проходит вместе с теплоносителем, применяются специальные клапаны.
- Для удаления грязи из теплового носителя используется грязевик.
- Между обраткой и подачей устанавливается гидростатическая стрелка.
- Рекомендуется применение коллекторов.
При монтаже используется утеплитель. Он прокладывается в областях прохождения труб.
Для эффективной работы используется обвязка с двумя котлами. При этом конструкция функционирует даже при выходе из строя одного прибора.
Отдельного внимания заслуживает обвязка настенного котла. К данной конструкции подключается бойлер и теплые полы.
Монтаж теплоаккумулятора производится в виде гидрострелки – между обраткой и прямой подачей.
Монтажные работы выполняются самостоятельно, но при соблюдении требований техники безопасности.
Варианты лучшей системы обвязки полипропиленом с бойлером
Схема подключения электрического котла проводится с использованием коллекторной разводки или многокольцевая схема.
Коллекторная схема подходит для применения в многоэтажных домах. При ее монтаже монтируется насос и выполняется подводка к каждой батареи.
Схема многокольцевая представляет собой стандартную конструкцию из нескольких колец. Первичное кольцо является аварийным. Теплоноситель, перемещаясь, по малому контуру, быстро нагревается. Если в системе перегрев, то малое кольцо включается, чтобы оттянуть часть тепла.
К этапам разводки относятся следующие:
- Монтаж коллекторного оборудования, в котором подсоединяется обратная и подающая линии.
- Подсоединение труб, которые подходят сечением к котлу.
- Установка смесительного клапана, который применяется для регулировки температурного значения.
- Присоединение насосного оборудования.
- Монтирование механизма контроля давления и температуры.
После обвязки оборудования производятся испытания системы на правильное функционирование. Выполнить монтаж правильно помогут рекомендации и инструкции к оборудованию. Обвязка котла делается из гидротехнических соображений.
