Подключение дымохода к газовому котлу должно быть по всем правилам: 5 советов теплоснабженца
Различные виды газового оборудования пусть немного, но все-таки отличаются друг от друга. Ввиду особенностей конструкций одному требуется стандартный дымопровод. Другому – коаксиальный дымоход для газового котла. А третий и вовсе может обойтись без него.
Устройство газового котла подразумевает подсоединение к «борову» с круглым сечением. Для проведения расчетов по варианту с дымовой трубой важно узнать величину ее внутреннего радиуса, поскольку не всегда это значение проставляется в сопроводительной документации котла.
Прежде всего нужно:
- определиться с материалом для дымохода;
- рассчитать диаметр;
- произвести грамотный монтаж.
Главное при подключении дымохода к котлу – это чтобы внутренний диаметр дымохода и выходного отверстия газового котла совпадали. Это предоставит свободный выход продуктов горения, которые скапливаясь в суженных участках, образовывали бы обратные потоки.
Горение топлива неизменно сопровождается образованием конденсата, посему монтаж дымопровода предусматривает оборудование тройником для подсоединения отопителя к вертикальной части и сбора выделяемой влаги. Не выполнить этого, и в дымоходе сформируется паровой затор, не дающий нормальному функционированию газового котла.
Перечень требований к дымоходу для газового котла в частном доме
Дымовую трубу при возведении новостройки надо запланировать в проекте, а вывести дымоход исходя из требований инструкции и строительных нормативов.
Условия эксплуатации рассматриваемого элемента обговариваются с поставщиком газа. Данное учреждение выдает разрешение на подключение, проект газификации объекта. С ним же заключается договор о сотрудничестве, а затем приглашаются специалисты с целью установить и грамотно присоединить узлы оборудования.
Основное – это вертикальность дымохода. Допускается минимальное отклонение, иначе при составлении акта сотрудники газовой службы запретят проведение монтажа.
Помимо этого проследить, чтобы:
- стыки были герметичными, включая в трубе типа гофрированная;
- дымоходные трубы подбирались с большим размером перекрытия в стыковочных местах, чем радиус подводимых труб;

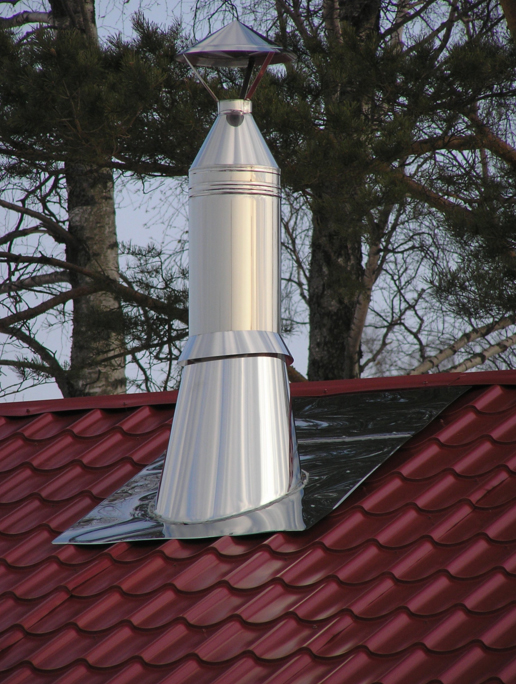

- оцинкованная труба на крыше превышала уровень высочайшей точки на полметра;
- на оголовке устанавливалась заглушка, защищающая дымоотвод от осадков.
Если не хочется устанавливать дымоход вертикально, то поможет монтаж коаксиального варианта, но с дополнительными расходами.
А вот промежуточная труба дымоотвода между газовым котлом и выводом отходов горения, кроме как вертикально не устанавливается. Размер трубы от котла до стены – не менее метра.
Устройство дымохода через стену с выводом наружу требует особой кирпичной кладки. Если зимняя температура в регионе доходит до минус 30, то кладка минимально в два кирпича. При других значениях кладка варьируется: или два с половиной, или полтора кирпича.
На соединение котла с «боровом» готовится гофра труба из нержавеющей стали, либо обыкновенная металлическая труба. Диаметр дымоотвода должен быть больше диаметра газохода котла. Монтируется карман с люком для чистки трубы.
Устройство коаксиальной дымоотводящей системы: лучший вариант
Шланг для котла газового служит проводником топлива, а через дымоход отработанные газы выбрасываются в атмосферу. Дымоотводящая система с естественной тягой имеет некоторые конструктивные особенности. Производительность котла зависит от того, из какого материала выполнен дымоход. Как вариант:
- кирпичный;
- из нержавейки;
- из керамики.

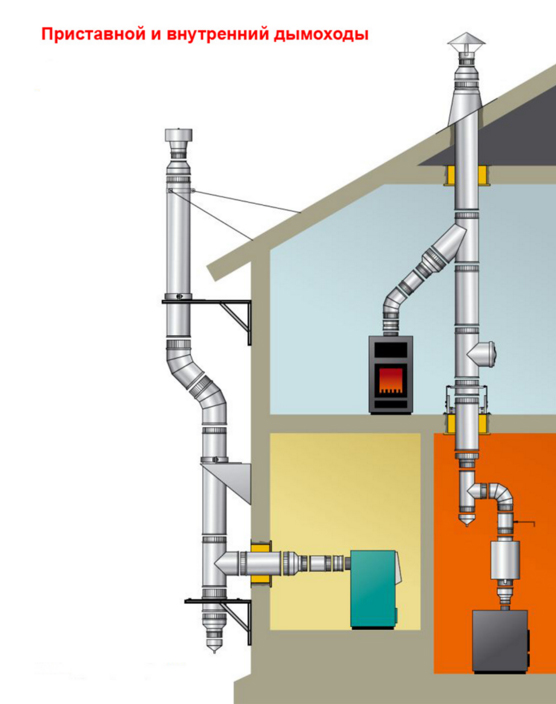

В состав конструкции входят: газоход, дымоотвод, элементы приставного приспособления, ревизия и крепежные кронштейны.
Монтаж (подключение) внутри помещения от настенного и напольного газового котла Baxi с закрытой камерой сгорания: правильная работа по СНИП
Для определения высоты дымохода внутри здания изначально замеряют высоту этажей, а потом и строения. Подключение газового котла производят после установки дымохода. А до того размечают центральную ось, по которой проделываются отверстия через деревянную стену и в перекрытиях.
Затем устанавливают опорную площадку с прикреплением к стене в месте выставления оси и переходят к монтажу дымохода на втором этаже (если он имеется).
Для отопления небольших помещений подойдут газовые котлы без дымохода. Они снабжены собственной системой по удалению дыма, для которой не нужно отдельное пространство, поскольку устанавливается над отопительным устройством.
Вывод вертикального дымохода снаружи здания своими руками: а важен ли диаметр для расчета и нужна ли схема

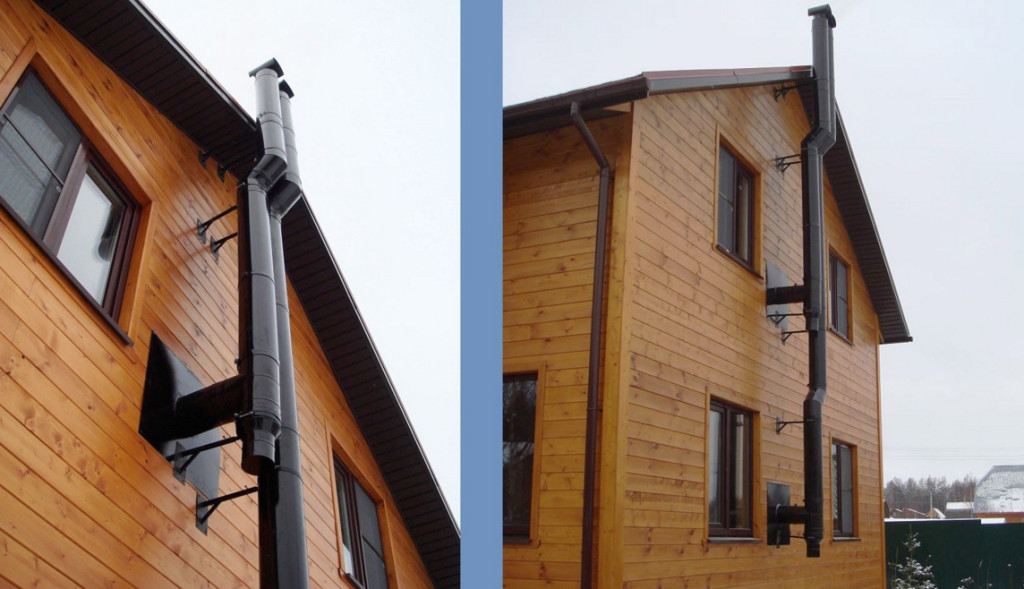

Для закрепления дымоотвода на фасаде здания используются такие же материалы и инструменты, что и при внутреннем монтаже. Вывод дымохода наружу оформляется дополнительным модулем размером от 0,5 м до метра в зависимости от толщины барьера.

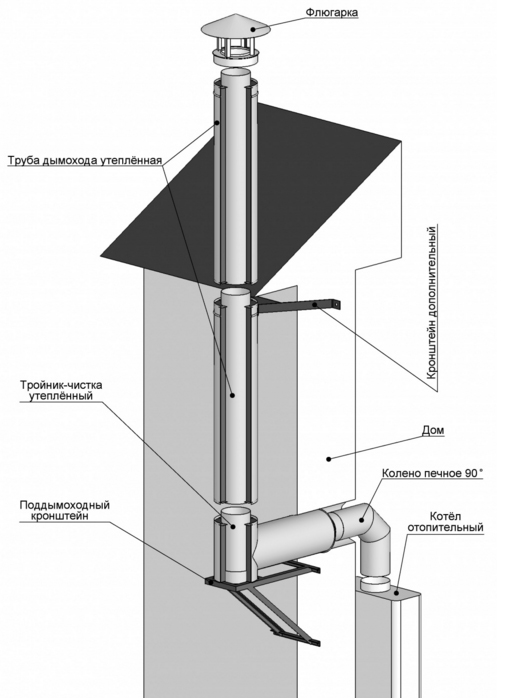

Проход дымохода через стену сопровождается выводом вытяжки на улицу, а для этого в стене проделывается окошко. Рядом крепится опорная площадка. На них монтируют сборник конденсата, труба и тройник, для уплотнения применяется термостойкий герметик. В доме из кирпича щели у вывода дымохода замазываются цементным раствором, в деревянном строении правильно вывести дымоход через стену можно только с прикрытием зазора металлической накладкой, закрепляемой саморезами.
После этого ведется сборка трубных модулей, через каждые полтора-два метра устанавливаются стеновые кронштейны для предотвращения отклонение дымохода от оси.
Особенности подключения: все требования монтажа и установки дымохода из кирпича, нержавеющей стали, сэндвич панелей, асбестоцемента

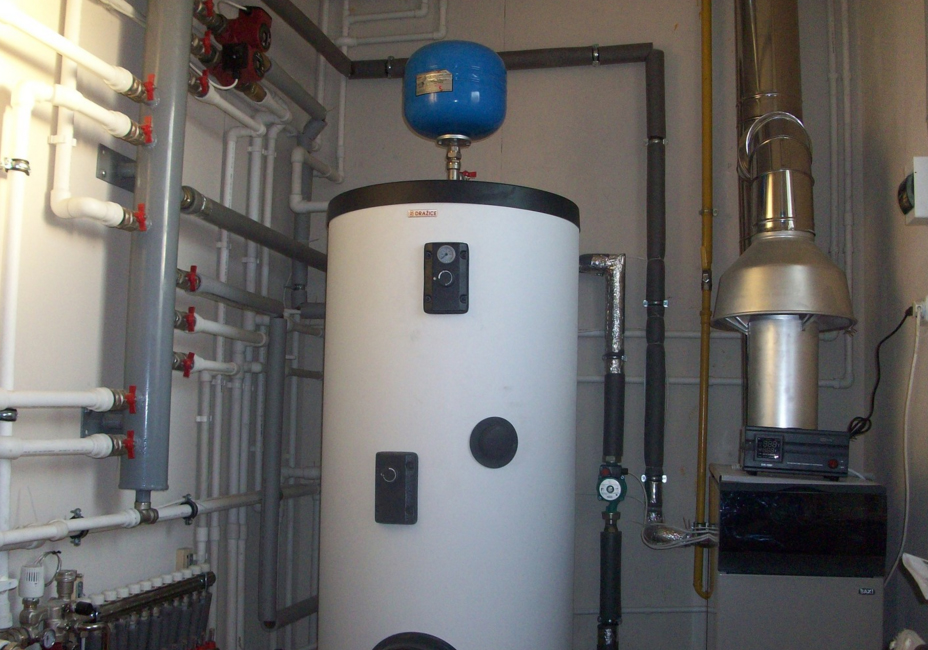

Подключение газового котла к дымоходу проводится по нескольким схемам. Выбирается та, которая более других соответствует выбранной системе отопления – открытой, закрытой, с самотеком воды или циркулирующей под воздействием насоса.
Одноконтурный котел вооружается единственным теплообменным устройством, нагревающим воду для одного контура. Раньше подобные котлы использовались только для отопления, а сейчас и для поставок горячей воды на кухни и ванные комнаты, когда схема дополняется бойлером. К одноконтурному котлу подсоединяются пара труб: по одной из них водичка подается для нагрева, по второй – выходит уже нагретой. Подключение коаксиального дымохода для газового котла должно быть выполнено по всем правилам.
Строение двухконтурного котла отличается от строения одноконтурного наличием второго теплообменника – основного и дополнительного: первый отвечает за отопление, второй – за горячее водоснабжение. Такие котлы заменяют собой автоматизированную котельную. К этой категории относятся и настенные, и напольные газовые котлы с коаксиальным дымоходом. Настенные – компактнее, с меньшей мощностью. Такие котлы идеальны для обогрева пространств малой площади, теплиц, небольших промышленных строений, малогабаритного жилья. Напольные, напротив, большие и мощные, с высоким КПД благодаря массивной камере сгорания. Используются для отопления и водоснабжения производственных помещений или жилой недвижимости. Дымоход для газового котла должен быть выполнен по всем требованиям пожарной безопасности.
Соединение котла и газохода состоит из такого набора элементов:
- насосный агрегат,
- шаровый кран,
- фильтр,
- газовый тройник,
- «американка» — быстроразъемное соединение.
Циркуляционный насос ставят на обратке, а шаровый кран отсоединяет систему от котла без слива воды и для демонтажа фильтра на профилактику или замену. Фильтр защищает котел от засора солями, монтируется сразу у котла улавливателем вниз. Для нормального функционирования системы обязательно делается вытяжка на улицу через стену.
Трубу с горячей водой котла соединяют с патрубком соединением типа «американка» и ставят шаровый кран. На подводке и отводе теплоносителя устанавливаются шаровые краны для слива воды из системы при переходе на летний режим работы, либо на время проведения профилактики, ремонтных работ. Во избежание перегрева деревянных частей кровли и риска возникновения пожара непременно следует изолировать трубу дымохода. Лучшая термоизоляция – это создание вокруг дымового канала коробов из негорючих материалов.
Продлить продолжительность эксплуатации дополнительному теплообменнику двухконтурного котла, предохранить его от накипи, поможет установка фильтров на подводящей трубе с холодной жидкостью. Трубу, отводящую горячую воду, соединяют с патрубком посредством крана с разъемной «американкой», параллельно устанавливая обратный клапан. Соединения обматываются паклей, «фумкой» или обмазывают сантехнической пастой.
Подключить газовый котел к электросети можно изолированным кабелем с вилкой для подключения в розетку. Или протянуть кабель с фазной, нулевой и заземляющей жилой от индивидуального автомата, установленного в силовом электрощите. Дымоход для газового котла должен отвечать всем требованиям безопасности.
