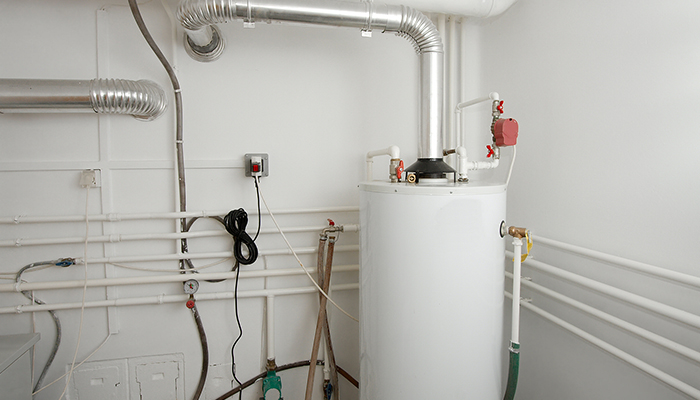

Системы отопления с насосной циркуляцией – удобный и практичный вариант решения вопроса теплоснабжения для дома. В отличие от конструкций, в которых циркуляция естественная, напор в контуре с принудительной схемой движения жидкости стабильный и достаточно сильный. Это дает возможность использовать трубы меньшего диаметра, не снижая скорость теплоносителя в системе отопления, облегчает выбор радиаторов и экономит деньги.
Главная конструктивная деталь отопительного контура – циркуляционный насос. Он отвечает за водоснабжение бойлера, проталкивает нагретую воду по трубам от котла к радиаторам. Уже остывшая вода возвращается в котел по трубам обратки. В схеме обязательно присутствует расширительный бачок, который нормализует давление в трубах и принимает на себя излишний объем расширяющейся при нагреве воды. Благодаря насосу, обеспечивающему достаточную скорость движения воды, есть возможность подключить к магистрали не только горизонтальный, но и вертикальный радиатор отопления. Низкие горизонтальные радиаторы отопления хорошо смотрятся в нишах под большими окнами, а вертикальный радиатор подойдет для вертикального проема, комнаты без окон.
Отопительные контуры системы с насосной циркуляцией
Отопительные контуры могут
- оснащаться горизонтальным либо вертикальным стояком
- быть двухтрубными и однотрубными
- с нижним и верхним типом разводки
- с попутной насосной циркуляцией и тупиковой
Горизонтальные и вертикальные стояки
Если трубы, соединяющие все отопительные приборы друг с другом, расположены в горизонтальной плоскости – это схема отопления с горизонтальным стояком. Такой подход экономичнее, т.к. требует меньшего количества труб и требует меньше затрат в монтаже. Горизонтальный стояк отопления – магистраль, подающая горячую воду, чаще встречаются в одноэтажных зданиях с большой протяженностью, т.к. при такой планировке разумнее подключать радиаторы последовательно друг за другом.

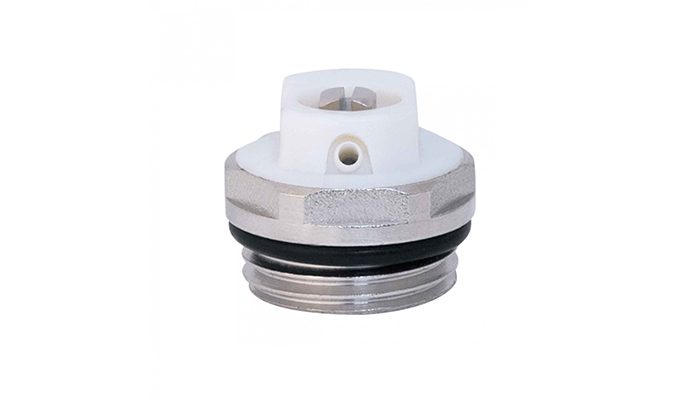

Подобная проектировка дает возможность устанавливать раздельный температурный режим комнат, использовать теплосчетчики. Минус конструкции – возникновение воздушных пробок в трубах. Для устранения этой проблемы на батареи устанавливают краны Маевского, чтобы выпускать образовавшиеся излишки воздуха.

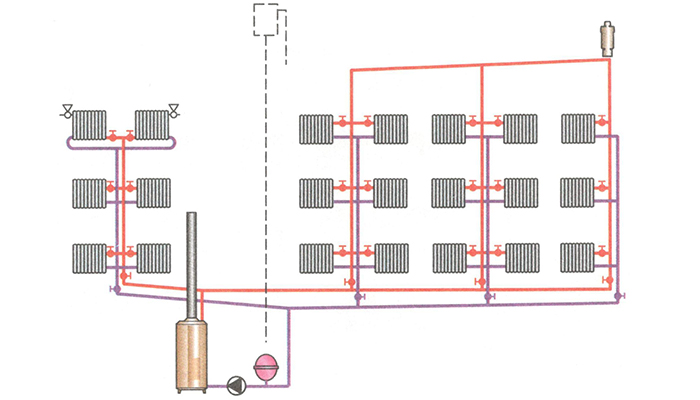

Если схема отопления с насосом подразумевает подключение к общей магистрали радиаторов, которые располагаются на разных этажах, то это вертикальная стояковая система отопления. При такой схеме монтажа радиаторы, отапливающие одну квартиру, питаются от разных стояков, что делает затруднительным учет потребления тепла в отдельно взятой квартире. В вертикальном контуре отопления подающая магистраль проходит под потолком верхнего этажа или по чердаку, а все обогревательные приборы последовательно подключаются к главному стояку, который расположен вертикально и проходит через все этажи. Схемы этого типа применяются в многоэтажных жилых домах. К вертикальному стояку можно подключить каждый этаж отдельно, это пригодится, если дом вводится в эксплуатацию постепенно. Вертикальный стояк решает проблемы скопления воздуха в трубах, но монтаж такой конструкции более затратный.
Стояк может проходить прямо через квартиру: пронизывая пол и потолок в каждой комнате или располагаться вне жилых помещений. При втором варианте он несет большие теплопотери, поэтому его «одевают» теплоизолирующим покрытием либо помещают в утепленную шахту. В контуре с вертикальным стояком невозможно соорудить теплые полы, сложно поддерживать требуемую температуру воздуха в разных помещениях. На верхних этажах теплее, чем на нижних, а стояки, которые расположены дальше от подающей магистрали, холоднее тех, что ближе.
Если приборы отопления монтируются напрямую к распределительному коллектору, и каждый из них имеет подающую трубу и трубу обратки, такая схема именуется коллекторная или лучевая. Данный подход дороже предыдущих вариантов, но используется в монтаже, т.к. дает возможность сократить использование фасонных элементов и сделать скорость теплоносителя одинаковой во всех контурах.
Разводка (нижняя и верхняя): схема автономной циркуляции

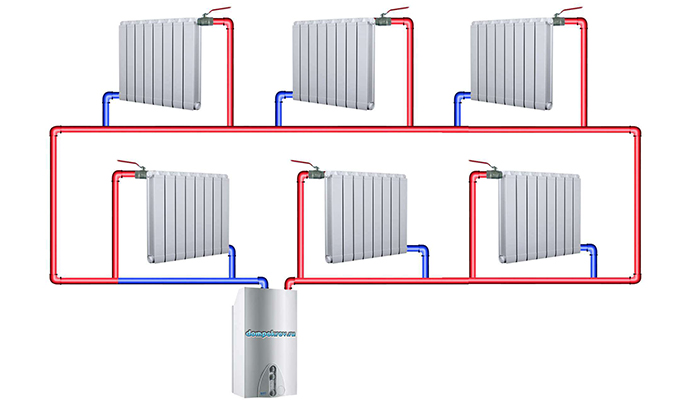

По типам разводки схемы отопления разделяют на конструкции, где разводка нижняя и верхняя. При нижней разводке подающая магистраль прокладывается в нижней части схемы движения теплоносителя, как и труба обратки. Расположены обе магистрали ниже обогревательных приборов. Такая конструкция имеет высокую гидравлическую устойчивость, удобна тем, что позволяет вынести вертикальные трубы стояков за пределы комнат. Все регуляторы контура (вентили, запорные механизмы) при такой компоновке находятся в одном помещении, как правило, это подвал или технический этаж.
В здании с нижней разводкой отопление можно подключать последовательно, по мере постройки, не дожидаясь завершения строительства. Радиаторы могут быть с нижним подключением, что в сочетании со стояками, вынесенными за пределы комнат, делает внешний вид помещений более эстетичным.
Нижняя разводка отопительных труб экономит тепло, т.к. они не прокладываются в чердачных помещениях или межпотолочных пространствах. Недостаток такого типа отопления – необходимость устанавливать краны для стравливания воздуха на каждую батарею, а также постоянные воздушные пробки.
При верхнем типе разводки трубопровод с теплоносителем проходит в верхней части отопительного контура. Как правило, он расположен на чердаке или в пространстве между потолком и крышей. Трубы с обраткой монтируют ниже радиаторов отопления. В самом высоком месте контура помещают расширительный бачок. Он регулирует давление внутри конструкции и исключает появление воздушных заторов. Этот вид отопления нельзя установить в доме, где нет ската у крыши. Минус верхней разводки – отрицательное гравитационное давление в вертикальных трубах. Это мешает течению воды и снижает гидравлическую устойчивость. При верхней разводке нельзя слить стояки централизованно.
Кроме нижней и верхней разводки существует также смешанная: подающая магистраль проходит сверху, а обратный трубопровод в нижней части отопительной конструкции. Такой подход разумен, если многоэтажное здание имеет собственный автономный котел, расположенный под крышей.
Однотрубная и двухтрубная система: разомкнутый и замкнутый контур
Помимо типа разводки и расположения стояка вариации схем отопления делятся еще на однотрубные и двухтрубные. Однотрубные схемы встречаются довольно редко: их используют преимущественно при проектировании помещений большой площади. В жилых домах они не встречаются практически никогда.

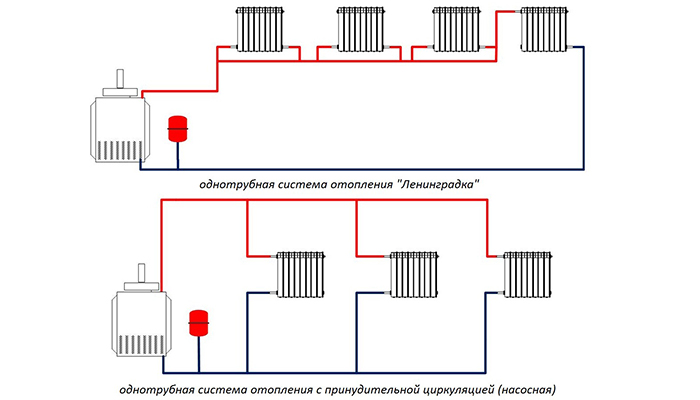

В однотрубной системе нет подающего и обратного трубопровода, теплоноситель циркулирует по одной единственной трубе, которую делят пополам только мысленно, считая первую часть, доставляющую воду от котла, подающей, а оставшуюся половину трубы – обраткой. В однотрубной системе горячая вода, нагретая в котле, поднимается вверх, вытесняемая холодным потоком обратки и попадает по разводке в нагревательные приборы, перетекая из одного в другой, остывая и возвращаясь в котел для нагрева. Насосная циркуляция помогает правильному потоку жидкости по схеме.
Основная проблема схемы – потеря тепла теплоносителем: к последней батарее вода доходит едва теплой. Решается эта проблема установкой насоса и большего числа радиаторов по мере удаления их от котла. Помогает сберечь тепло установка труб таким образом, чтобы первыми радиаторами, куда попадает еще не остывшая вода из нагревательного элемента, были батареи, находящиеся в наиболее прохладных комнатах, которые требует больших энергозатрат для отопления.

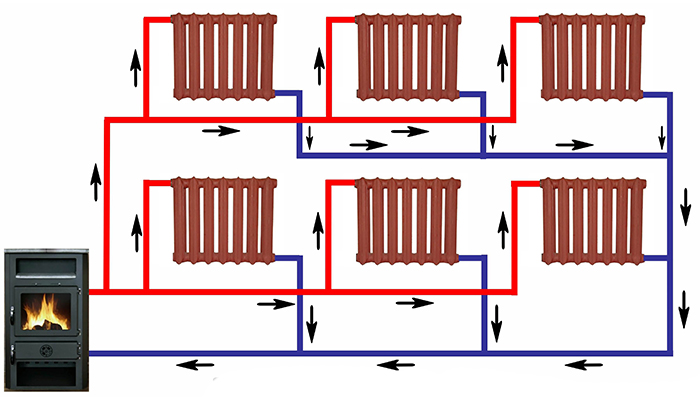

Хотя однотрубные системы дешевле, большей популярностью пользуются состоящие из двух трубопроводов. Один доставляет горячую воду из котла в радиаторы, а второй собирает обратный поток остывшего теплоносителя и транспортирует назад в котел. Двухтрубная попутная система отопления, как и двухтрубная тупиковая система, отличаются тем, что вода попадает во все радиаторы отопления с одинаковой температурой, проблема неравномерного обогрева не возникает. На каждый элемент отопления можно установить термостат и регулировать подачу тепла, что позволяет дополнительно экономить на обогреве помещения. Трубы для монтажа тоньше и выглядят более аккуратно, аккуратнее вписываясь в интерьер.
К слабым сторонам двухтрубной отопительной системы отопления можно отнести необходимость установки на каждый обогревательный элемент запорной арматуры и крана Маевского. Тупиковые и попутные схемы Делят отопительные контуры и по принципу движения в них теплоносителя. Попутная система отопления подразумевает движение воды в подающей и обратной магистрали совпадают в направлении. Тупиковая система отопления предполагает, что вода в обратной магистрали движется в противоположном подающей направлении.
Тупиковая схема характеризуется не одинаковой длиной контурных колец радиаторов отопления. Чем дальше размещается радиатор от стояка, тем больший путь проделывает вода, перемещаясь от котла к радиатору и обратно. Чем дальше отопительный элемент от нагревательного, тем длиннее его контур. Попутная схема отопления – схема, где реализована максимальная тождественность величины сопротивления материала, а длина труб отопления, образующих контурные кольца, одинакова. Одинаково и напряжение в контурах, что делает распределение сопротивления по отопительной системе равномерным и облегчает ее балансировку. Минус попутной системы отопления с насосной циркуляцией – более ощутимая стоимость, потому что нужно купить большее количество труб. В завершении стоит вспомнить все положительные стороны схем с насосом, из-за которых им отдают предпочтение:
- Такая система запускается в короткий срок
- Контур с насосом работает без потерь, обеспечивая эффективный прогрев помещения
- Насосы долговечны и работают без ремонта долгий срок
- Насос не производит шума и потребляет мало электричества
Системы отопления с насосной циркуляцией очень эффективны. Преимущества систем отопления с насосом преобладаю на недостатками.
