Автономные отопительные системы сложно представить, если в их составе отсутствует хороший циркуляционный насос. Это полезное устройство повышает качество обогрева жилого дома, а также делает работу котла намного эффективней.

насос для отопительных систем
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Насос для отопительных систем должен быть выбран исходя из необходимой мощности

Чтобы подобрать циркуляционный насос из того количества и ассортимента, которое предлагают производители для различных моделей котлов, первым делом нужно сделать правильный расчет насоса для системы отопления с учетом всех положительных и отрицательных сторон.


Цель насосов в системе отопления дома

Люди, проживающие в домах на первых этажах, отлично знают, что такое холод в помещении из-за того, что у них остывшие батареи. Такое случается в связи с плохим давлением в системах подачи тепла, которое так необходимо, чтоб все нормально функционировало и обогревало.

У теплоносителей цель перемещаться по трубе с высокой скоростью, осуществляя нагрев, но из-за плохого давления вода движется медленно и остывает, а людей в квартире холодные батареи. Такие проблемы возникают и в частных домах, когда в самых дальних точках отопительных систем труба и батарея холодная. Чтоб решить проблему, нужно осуществить подбор циркуляционного насоса для системы отопления, который может работать с принудительной циркуляцией воздуха для лучшего обогрева.

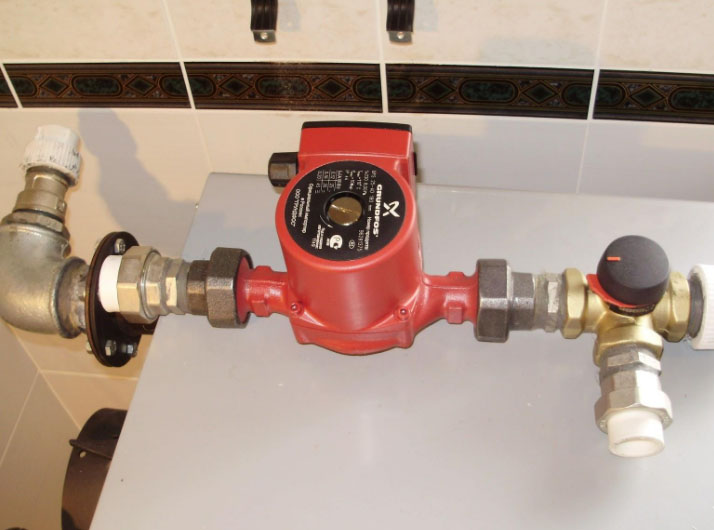

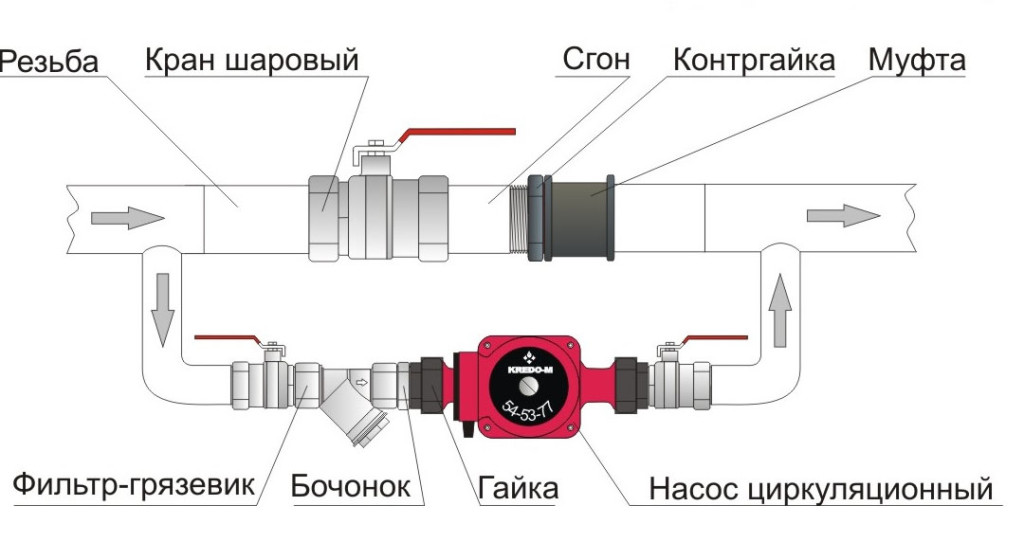

Циркулярный насос в отопительной системе
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Насос для отопления – это попросту сказать моторчик, погруженный в теплоноситель. Во время работы происходит вращение ротора, который при определенном давлении заставляет воду и другие нагретые жидкости двигаться в системах с определенной скоростью.

Режимы работы насосов разные:

  1. Быстрый обогрев дома, который остыл, пока хозяева отсутствовали определенный период времени.
  2. Медленный обогрев с минимальными расходами.

Насосы циркуляционные для отопления бывают:

  • Где ротор сухой типа, где прибор погружается в воду наполовину;
  • Ротор мокрого типа, где происходит полное погружение в жидкости, шума работающего котла почти не слышно.

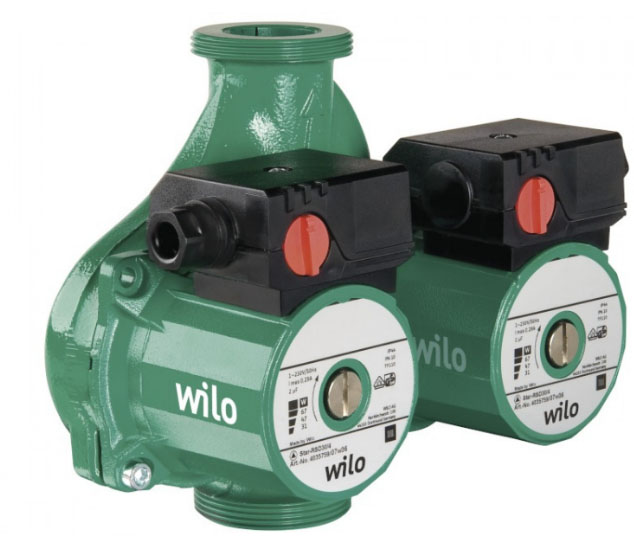

циркулярный насос с мокрым ротором
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Расчет параметров циркуляционного насоса Wilo stratos, 25, top s 65, rs, 32, z nova, il, yonos, s 50

Если вы подобрали устройство для системы отопления правильно, он имеет такие характеристики:

  • Создает напор для системы, который преодолевает сопротивление того или иного элемента;
  • Перемещает сквозь всю систему достаточное количество тепла, обеспечивающее обогрев дома.

Совет: если вы делаете выбор насоса для системы отопления, вам нужно провести расчет потребности помещения в тепле и гидравлического сопротивления отопительных систем. Не высчитав данных показателей, вы не подберете правильный насос.


Рассчитываем производительность насосов: технические характеристики

Производительность насоса, обозначаемая в расчетной формуле буквой Q, показывает тепло в тех количествах, которое перемещается на протяжении одной единицы времени.

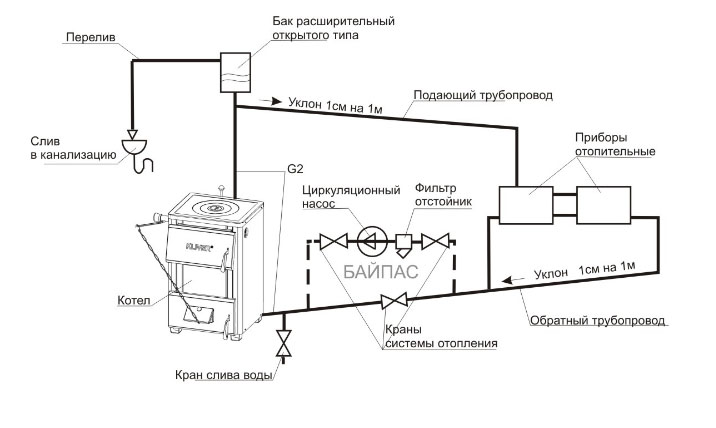

схема
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Формулу следует написать так:

q=0.86r/tf-tr

  • q является расходом тепла кубического метра в час;
  • r – мощность тепла для помещения;
  • tf – температура, подающая для системы;
  • tr – температура, выходящая.

Европейские страны рассчитывают потребительское тепло, выходя из таких параметров:

  • 100 ватт на 1 квадратный метр в маленьком частном доме;
  • 70 ватт на 1 квадратный метр в многоквартирный дом.

Если вы проводите расчет насоса для отопления в дом, где плохая изоляция тепла, то показатели увеличиваются. Если дело касается дома с хорошей изоляцией тепла, тогда показатели е должны превышать 45-53 ватт на метр.

Рассчитывает гидравлическое сопротивление: инструкция

Следующим не менее важным показателем считают гидравлическое сопротивление, которое преодолевается насосом. Первым делом рассчитывается высота при всасывании наносов, для этого понадобится формула гидравлического сопротивления:

h=1.3*(r1l1+r2l2+z1+z2+…+zn)/10 000

В данной формуле гидравлического сопротивления следуют такие разъяснения обозначений:

  • r1, 2 давление, которое теряется выходя или попадая в систему;
  • l1, 2 – длина подающей и обратной линии трубы;
  • z1, 2, n – единица сопротивления каждого элемента.

Важно! Имея такие данные, вы сможете легко сделать расчет циркуляционного насоса для системы отопления и выбрать необходимое оборудование для теплой температуры в вашем доме.

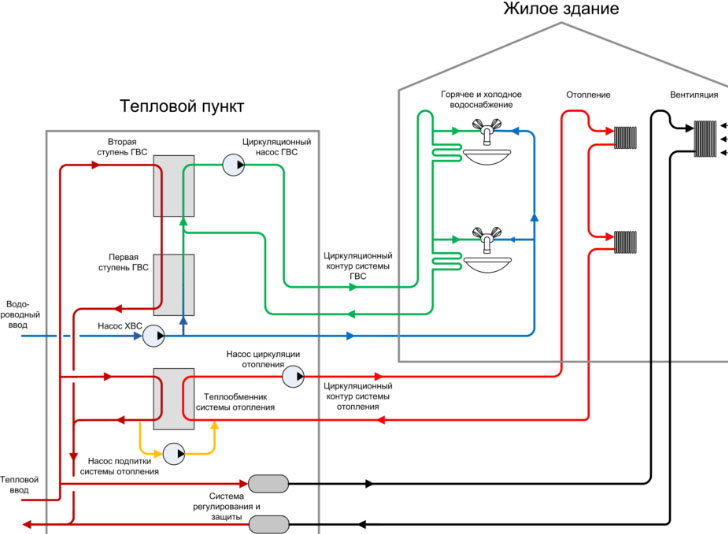

отопление
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Скорости циркулярных насосов с ротором

Циркуляционный насос для системы отопления современного образца имеет возможность регулировать скорости при работе котла. В основном модель оснащена регулятором переключения трех скоростей с возможной корректировкой, изменяя температуру входящего тепла в здание. Если в доме становится холодно, мощность насоса становится больше, и он быстрее нагревает воздух, а если в доме стает слишком тепло, то работа уменьшается, и в доме комфортно и не жарко.

Чтобы переключить скорость с первой на вторую, а из второй на третью, воспользуйтесь рычагом, который находится с одной стороны корпуса устройства. Циркуляционный насос для отопления лучше выбирать такой, чтоб в нем была регулировка работы скоростей с автоматическим режимом, и возможность переключаться самостоятельно в том случае, когда температура стает выше или ниже.

Мы привели вам несколько вариантов, по которым можно провести расчет и подобрать насос по расходу и напору. Существует много других техник и методик вычисления.

Совет: подобрать циркуляционный насос для отопления с хорошими характеристиками, функциональность и ценой, лучше всего обратится за помощью к специалистам, которые в этом хорошо разбираются.

Купите маленький циркуляционный насос с небольшими мощностями, так, как брать с высокой мощностью не обязательно, это принесет больше затрат, да и в небольшом жилом доме он не нужен.

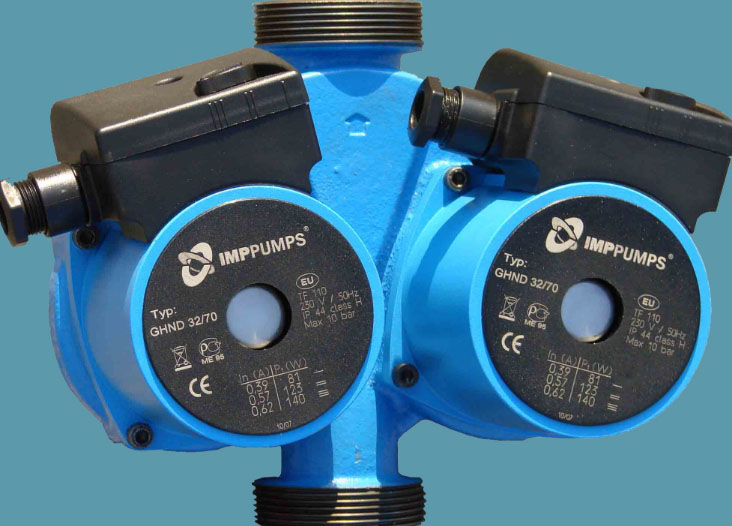

насос
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Если у вас на руках есть необходимое количество расчетов, изучите напорные и расходные характеристики всех интересующих вас моделей, обратите внимание на скорость каждого из них. Для простоты понимания предоставляем вар рисунок, где можно ознакомиться с характеристиками устройств и полезной мощность насоса.

Те показатели, которые нужны, мы обозначили буквой А, а точка В означает реальность предоставленных данных в определенной модели. Все зависит от расстояния, и чем ближе точки будут друг к другу, тем определенные модели больше подходят для многоквартирного дома или частного сектора.

Насосы Вило

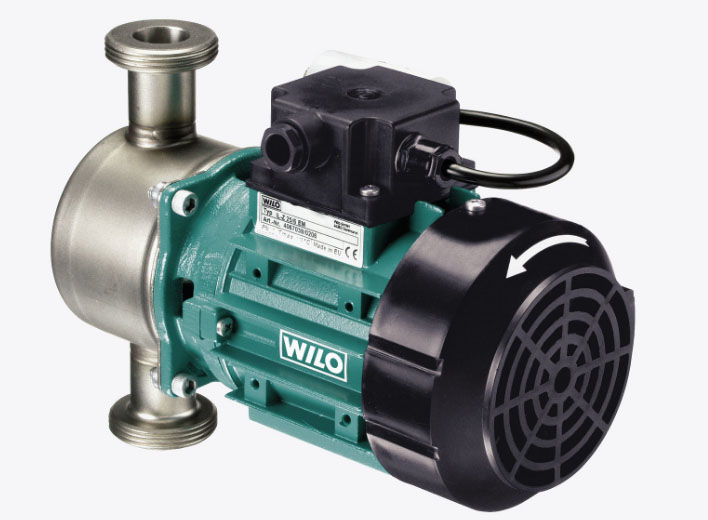

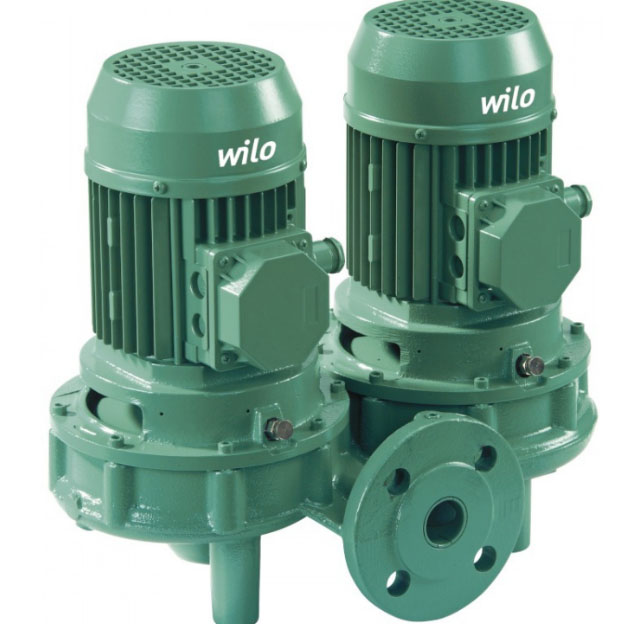

Насосы wilo являются надежными устройствами, которые используются в инженерных системах нынешнего времени. Отличаются они сбалансированной конструкцией и высокими требованиями относительно систем кондиционирования и отопления. Циркуляционный насос для отопления Wilo способен составить конкуренцию всем насосам.

Основные технические характеристики насоса вило:

  1. Устройство выдерживает температуры от -9 С до 105 С.
  2. Подключается к электричеству больше 220 В.
  3. Оснащен хорошим классом защиты.
  4. С отличным резьбовым соединением.
  5. Максимальное давление при работе 11 бар.
  6. Отличные подпоры к всасывающим патрубкам.

Совет: перед тем, как осуществить подбор насосов, проконсультируйтесь с продавцом, расскажите о квадратуре дома, какое вы хотите сопротивление мощностей, а также обратите внимание на представленную модель.

Насосы wilo
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Несколько важных нюансов

  1. Перед выбором уделяйте внимание производительности, чтоб рассчитать ее используйте формулу кпд насоса: КПД= подачу воды*напор*плотность жидкости/постоянный коэффициент(3670)*мощность насоса.
  2. Чтоб сделать расчет мощности насоса, возьмите мощность котла и приравняйте с объемом пропускающей воды за 60 секунд. Таким образом, у вас получится расчетная мощность.
  3. Определите расход жидкости на определенных участках циркуляции.Возьмите мощность отопительного радиатора и приравняйте с известными данными.
  4. Если вы хотите знать, как рассчитать параметры насоса, возьмите среднюю скорость жидкости в трубопроводе, и приравняйте к 1500 см/секунду.
  5. Подбор трубопроводов осуществляйте в наличием высокого гидравлического сопротивления, а также с хорошей мощностью. Если труба с небольшим диаметром, то высокопроизводительные устройства не понадобятся.

Совет: Если вы начали слышать нехарактерные звуки в устройстве, значит, в нем поломалась какая-то дела, чтоб котел полностью не пришел в неисправное состояние, рекомендуем вызвать мастера по гарантийному обслуживанию. Он в раз найдет проблему и решит ее, чтоб вам не пришлось в холодное время года временно сидеть без тепла.

Насос Вило
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Выбирайте только качественные насосы

Монтаж

  1. Установка расширительной емкости выше системы на 75 см, такой способ считают самым удобном, который спасает в случае доустановки.
  2. Поставьте емкость таким образом, чтоб верхние части трубопровода размещались в нагнетающей зоне. Такой метод следует использовать тогда, когда трубы идут с наклоном к котлу. В ходе работы воздушные пузыри двигаются в потоках жидкостей с напором, который создается под действием силы насоса.
  3. Устанавливается самая высокая точка системы на точке удлиненного стояка. В таком процессе не обойтись без нюансов: трубопроводы подвергаются переделыванию , что является затратным и сложным процессом.
  4. Затем следует очередь переноса расширительных емкостей и частей труб в место, где происходит всасывание насоса, недалеко от патрубка. Это является оптимальным в работе теплоносителей и циркуляции воздуха.
  5. Монтаж циркуляционных насосов в подающие части труб после точки расширительных емкостей. В таком методе крепятся е все модели отопительных оборудований из-за высокотемпературной зоны. Применять следует для таких моделей, которые справятся с условиями работы.

ПОСМОТРЕТЬ ВИДЕО

Надеемся, расчеты и формулы, а также другая полезная информация, решили ваши проблемы, и помоги определиться с выбором необходимых деталей для системы отопления дома. Циркуляционный насос Wilo пользуется большой популярностью.
