Разводка отопления в частном доме: секреты профессионалов

Автор Алексей Ожогин Дата Фев 5, 2016

Проживание в частном доме отличается преимуществами. При этом отопление дома эксплуатируется в автономном режиме. Правильная разводка отопительной схемы поможет организовать равномерный прогрев помещения. Управление расходом топлива позволит снизить расходы на обслуживание. Отопительные приборы отличаются типом циркуляции теплоносителя и методом разводки труб. При монтаже магистралей используются лучевая, двухтрубная и однотрубная схемы. Каждая схема разводки отопления обладает особенностями. Способ разводки подбирается при создании проекта. К недорогим способам разведения относится однотрубное отопление с нижней разводкой. Двухтрубная конструкция продуктивна.

Разводка труб отопления — Разводка системы отопления в частном доме

Содержание

Способы циркуляции воды (естественная и принудительная)
Схема однотрубной разводки
Варианты 2х трубной разводки (верхняя, нижняя, горизонтальная)

Способы циркуляции воды (естественная и принудительная)

К элементам оборудования относится трубопровод, отопительные приборы и тепловой генератор.

При помощи теплоносителя передается тепло к отопительным конструкциям.

Система отопления в частном доме предполагает различные способы перемещения теплоносителя. Существуют естественный способ передвижения и принудительная циркуляция, которая выполняется при помощи специального насоса. Метод перемещения зависит от выбора зависимая и независимая система отопления в здании.

Для работы используются магистрали с большим диаметром. Это могут быть изделия из стали, цинка или нержавейки.

Чтобы правильно сделать отопление выполняется расчет количества труб. При этом учитывается периметр здания, радиаторы и обвязка котла. Подбираются батареи. Количество зависит от разновидности схемы и теплоотдачи. Монтаж отопления с естественной циркуляцией производится с учетом уклона магистралей. Это способствует эффективному функционированию оборудования. В данной сети теплоноситель перемещается с помощью гидростатического напора, который появляется в результате разности температурных значений. Конструкция работает следующим образом:

теплоноситель прогревается и поступает в стояк отопления;
жидкость поднимается вверх;
горячий теплоноситель выталкивает остывшую субстанцию;
по магистралям жидкость проходит в отопительные приборы;
из радиаторов теплоноситель двигается обратно к котлу при помощи некоторого наклона труб.

Естественное устройство системы отопления не рекомендуется для крупных помещений. К достоинствам схемы можно отнести:

Данная схема системы отопления подбирается для небольшого помещения. Конструкция применяется при отсутствии стабильного электроснабжения.

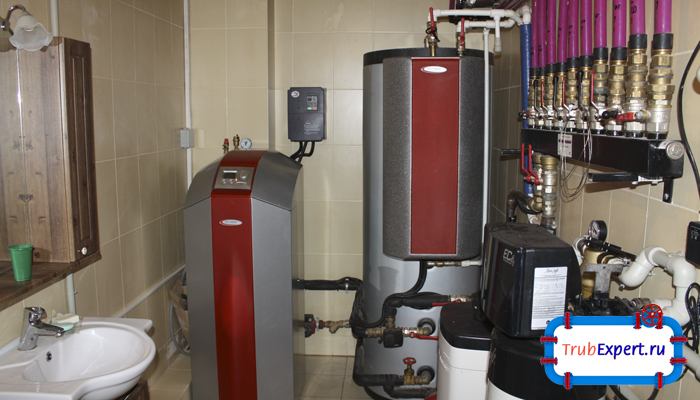

Использование насосного оборудования в частном доме — Насосное оборудование позволяет не использовать трубы большого диаметра

Использование насосного оборудования позволяет не применять толстые трубы и делать уклон трубопровода.

Особенность циркуляции в том, что она применяется для монтажа в любом здании. Подобное автономное отопление дома имеет следующие свойства:

При установке не соблюдаются уклоны.
Если нет расширительного бака, то применяется мембранный бак.
Используются трубы для отопления малого сечения. Данные изделия выполняются из металлопластика или полипропилена.
Упрощается гидравлический расчет.
Схема выбирается для зданий большой высоты.

Данная технология применяется, если требуется создать высокое давление.

Схема однотрубной разводки

Однотрубная разводка отопления характеризуется дешевизной. При установке небольшой расход труб и соединительных деталей. Подобный монтаж применяет котел с естественной циркуляцией и трубы, которая применяется для передачи теплоносителя. В данной конструкции применяется последовательное подсоединение батарей. Используется расширительный бак открытого типа. Подобная схема разводки отопления частного дома выглядит как кольцо, которое захватывает помещение по периметру.

Чтобы обеспечить эффективную работу схемы используется распределительный коллектор. Это устройство придает ускорение теплоносителю и поддерживает перемещение жидкости.

Установка данной схемы подходит для двухэтажных зданий. В верхней точке располагается расширительный бак. Эта автономная система отопления имеет следующие преимущества:

Небольшая стоимость элементов. Требуется меньше труб, чем в других конструкциях.
Укладка магистралей в сложных местах.
Минимальное применение труб не портит декоративные особенности помещения.
Несложный процесс монтажа.
Монтируется прямоточная конструкция.
Применяются вентили, которые помогают выполнять регулировку каждого прибора.
В случае необходимости выполняется двухконтурная система отопления.

У данной схемы существуют минусы:

Нельзя произвести замену отдельных деталей при включенном оборудовании.
Неравномерность прогрева. Дальняя батарея от котла прогревается хуже.
Не применяется для обустройства теплых полов.

Батареи подсоединяются двумя способами. При помощи нижнего подключения и с помощью полнопроходного подсоединения.

Однотрубная разводка — Схема однотрубной разводки

Монтаж отопления в частном доме производится следующим образом. Устанавливается котел и выполняется устройство дымохода. Производится подсоединение трубы к котлу. Следующим этапом осуществляется монтаж труб и батарей. Между радиаторами и оконными проемами оставляется свободное пространство. Магистрали монтируются в прямом положении, без изгибов.

После монтажа проверяется работа котла. Для этого аппарат набирается водой и запускается.

В данной схеме трубы для отопления частного дома подключаются последовательно. При этом в первую батарею поступает более горячий теплоноситель. Чтобы добиться равномерного обогрева от каждого прибора количество секций для каждой батареи увеличивается при отдалении от отопительного оборудования. В данной конструкции выполняется вертикальная или горизонтальная разводка труб отопления частного дома. Горизонтальный вариант создается по напольному покрытию или внутри пола. В этом случае производится нижняя разводка. Если выполнять верхнюю схему, то от одной магистрали монтируются батареи, как на верхнем, так и на нижнем этажах. При нижнем соединении выполняется дополнительная теплоизоляция.

Варианты 2х трубной разводки (верхняя, нижняя, горизонтальная)

Выбирая виды систем отопления, стоит уделить внимание двухтрубной схеме. На монтаж уходит большее количество труб, что повышает стоимость установки.

Подобная прокладка магистралей способствует равномерному распределению теплоносителя по конструкции. При этом предполагается простая регулировка системы и контроль за ней. Подключения отопления в частном доме в несколько этажей сопровождаются установкой стравливающих клапанов. Их монтируют в верхних точках.

При обустройстве одноэтажного здания клапаны крепятся к последним батареям. В нижней точке монтируется сливной кран.

В двухтрубную схему врезается циркуляционный насос. Регулировка температурного значения выполняется при помощи терморегуляторов. Подобная конструкция характеризуется подключением каждой батареи к трубе обратной и прямой подачи теплоносителей. При монтаже оборудования производится верхняя, горизонтальная и нижняя разводка отопления по полу. Вертикальная разводка производится следующим образом. От оборудования опускается по полу магистраль с подающим теплоносителем. Верх монтируются стояки, которые обеспечивают подачу теплоносителей в батареи. При этом от каждого прибора выходит труба, которая выводит жидкость обратно к котлу.

Проект нижней разводки предполагает постоянный выход воздуха из трубопровода. Для этого монтируется воздушная магистраль.

К преимуществам двухтрубной конструкции относятся следующие преимущества:

На каждую батарею распределяется теплоноситель равной температуры.
Независимость каждого устройства. Это облегчает проведение ремонтных работ, при которых не требуется выключать оборудование.
В каждом отдельном помещении производится регулировка температуры. На каждый обогревающий прибор монтируется специальный кран.
Данное оборудование используется для парового отопления и для другого. Подходит конструкция для зданий с различной планировкой.

К минусам относится сложность установки и дороговизна конструкции. Двухтрубная схема представлена следующими видами:

В контуре применяется как естественное циркулирование теплоносителя, так и принудительное. В принудительном случае используется специальный насос. При естественной циркуляции создается трубопровод и уклон магистралей для самостоятельного перемещения теплоносителя.
Используется горизонтальная и вертикальная разводки магистралей. При вертикальной конструкции монтируются стоки. Чтобы не портить внешний вид помещения, разводка выполняется в стенах, скрытым способом. Принцип работы системы основан на перемещении теплоносителя наверх, откуда он по трубам поступает в стояки и передается радиаторам.
Верхняя и нижняя разводки относятся к горизонтальным конструкциям. Достоинством является компактное размещение оборудования. При монтаже верхней разводки магистрали размещаются сверху под потолком или на чердаке. В случае нижней конструкции магистрали прокладываются рядом с полом. Нижняя разводка рекомендуется для использования в небольших помещениях. При большой площади строения используется комбинированная схема.

ПОСМОТРЕТЬ ВИДЕО

Отличием комбинированной конструкции считается присутствие стояков и лежаков. Магистрали протягиваются под потолком и над полом. При этом система характеризуется эффективностью и экономичностью.
