Устройство коаксиального дымохода: инструкция для новичков

0 457

Сегодня, чтобы пользоваться котельным оборудованием, требуется система отвода продуктов сгорания. Многие потребители считают, что коаксиальный дымоход способен сделать работу газового котла безопаснее. Данное утверждение соответствует действительности. Коаксиальный выход – это забор воздуха для подачи в котел снаружи и вывод топочных газов, вредных для здоровья человека.

Дымоход
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

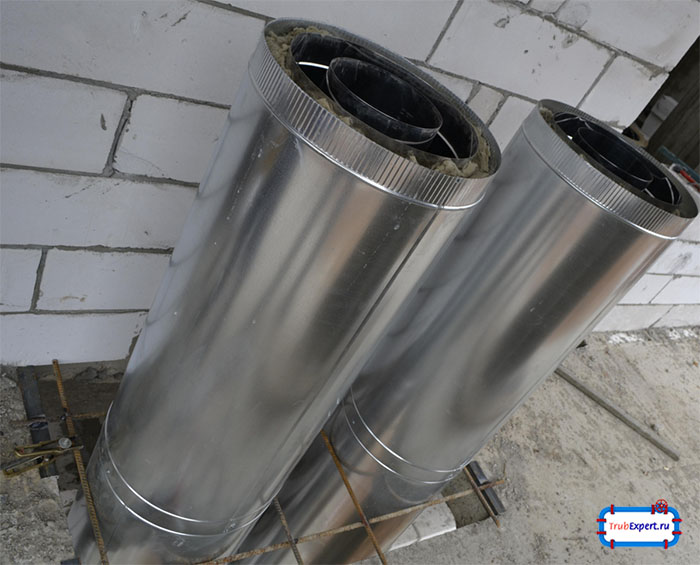

Система оснащается очистителем и сборщиком конденсата

Дымоход, при создании которого используется принцип «труба в трубе», не нуждается в установке дорогостоящей вентиляционной системы. Это оптимальное решение, когда хозяин жилья желает заняться благоустройством. Если здание уже построено, то коаксиальная конструкция становится единственным возможным выходом. Она подходит для теплогенераторов, камеры сгорания которых относятся к закрытому типу.


Устройство коаксиальной конструкции

Структура коаксиального дымохода напоминает сэндвич. Внешняя труба служит для поступления кислорода в топку котла, а внутренняя – для вывода горячих продуктов сгорания. Внутри есть перемычки, которые не допускают соприкосновения между изделиями с разными диаметрами. Важным моментом является сохранение одинакового расстояния между стенками труб на всей протяженности устройства. Система оснащается очистителем и сборщиком конденсата. Трубы, отводящие дым, могут монтироваться горизонтально, вертикально и под наклоном. Их используют для разных видов котлов:

  • напольных;
  • настенных.

КПД обогревателя увеличивается за счет особенностей функционирования устройства. Наружный воздух нагревается от трубы, выводящей продукты сгорания. В то же самое время отводная труба остывает. Снижение температуры способствует увеличению тяги.

Выделяются 2 разновидности:

  • коаксиальный вертикальный дымоход;
  • коаксиальный горизонтальный дымоход.

Такую самоделку практичный мастер легко сделает своими руками. Потребуется время и терпение, чтобы разобраться в конструкции и изучить важные правила монтажа. Дымоходы могут монтироваться снаружи и внутри. К положительным сторонам первой установки относятся следующие плюсы:

  • экономия полезной площади комнаты;
  • нет необходимости нарушать целостность кровли;
  • отсутствие пространственных ограничений, что позволяет быстро закончить работу.

У этого варианта есть и минусы:

  • необходимость качественного утепления повышает стоимость установки;
  • торчащая коаксиальная труба иногда отрицательно сказывается на эстетичности внешнего вида всего сооружения;
  • необходимость устанавливать горизонтальные участки.

К достоинствам внутреннего коаксиального дымохода относятся:

  • простая установка;
  • вертикальная труба;
  • хорошая тяга;
  • удобное обслуживание.

Что касается недостатков, то их немного:

  • используется часть полезной площади внутри дома;
  • неудобный монтаж при прохождении междуэтажного пространства;
  • требуется предпринимать дополнительные меры для обеспечения пожаробезопасности.

Нормативы на установку

Коаксиальные дымоходы для газовых котлов должны устанавливаться согласно правилам, которые можно прочитать в соответствующей технической документации и инструкции пользователя.

Профессиональный монтаж осуществляется согласно СНиП. Что нужно учитывать?

  1. Природный газ должен подаваться к отопительному прибору под давлением, не превышающим показателя 0,003 Мпа;
  2. Трубопровод, по которому подается газ, должен входить в то помещение, где стоит котел;
  3. Через наружную стену можно выводить коаксиальный дымоход для газовой колонки или котла с мощностью меньше 30 кВт.

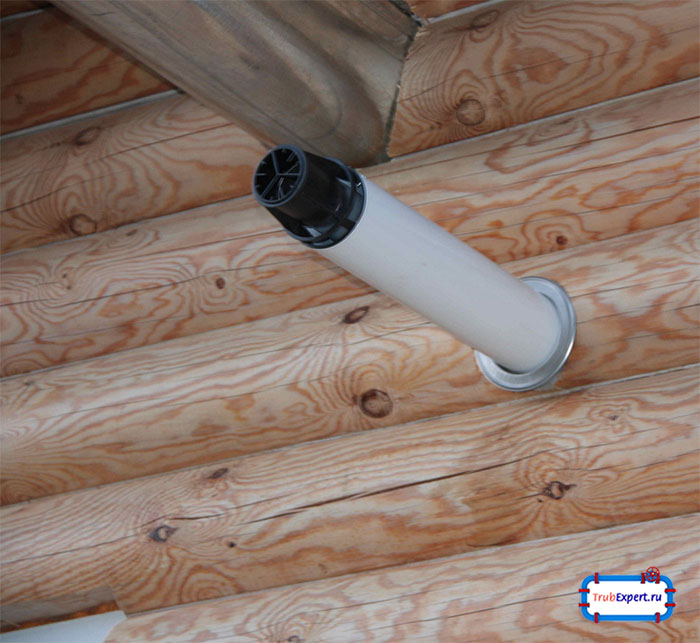

Горизонтальный дымоход
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Такой дымоход может быть вертикальным и горизонтальным

Рекомендуется начинать монтаж коаксиального дымохода только после создания точной схемы установки и выполнения необходимых расчетов. Необходимо учитывать следующие нюансы:

  1. Длина вертикальных участков имеет минимальное значение 5м, когда другое не отмечено в инструкции. Горизонтальный дымоход должен иметь длину не больше 1 м;
  2. Высота дымоотвода не может быть выше конька крыши.

Нельзя располагать стыки труб при установке в сечении стен.

Требования к установке обязательно должны соблюдаться. Если тепловой агрегат стоит далеко от стены, в процессе монтажа используется специальный удлинитель. Он удлиняет коаксиальный дымоход для газового котла до 3 м.

Применяется раструбная технология. Уплотнить стыки помогает термостойкая резина. Системы отличаются высокой эффективностью, практичностью и надежностью. Продукты горения не проникают в жилые помещения.


Особенности монтажа коаксиальной системы дымоотвода

Условия, при которых снаружи устанавливают дымоход коаксиальный: котел не поставлен, и отопительная система еще в новом доме отсутствует.  Проделывают в наружной стене отверстие, чтобы вывести патрубок. При необходимости это место изолируют. Котел соединяют одноконтурным секционным коленом и двухконтурным тройником. Когда труба идет вертикально, ее фиксируют с помощью тройника со съемным скатом, и кронштейнами прикрепляют к поверхности стены.

Нельзя забывать о выполнении разметки. Если точно определить месторасположение отопительного оборудования, легче выполнять расчеты. Важно, чтобы у дымохода не было ненужных стыков при прохождении через кровлю.

Внутреннее коаксиальное расположение – это вариант, требующий использования специальных патрубков, когда конструкция проходит сквозь крышу. Необходимо создать воздушную прослойку и заизолировать место негорючими материалами. Длина отвода не должна превышать необходимых параметров.

Подключение к котлу производится с помощью тройника, трубы и колена. Если вы монтируете двухконтурную систему, воспользуйтесь переходным узлом. Когда выходной патрубок находится сбоку, на него ставят переходник. Отверстие выхода располагается от 1,5 см и выше от уровня, на котором из отопительного прибора выходит труба.

Конструкция считается более удобной, когда коаксиальная труба к газовому котлу подводится сверху. При монтаже необходимо обходить все встречающиеся препятствия. Если на дымоотводе формируется изгиб, тогда диаметр колена дымохода с муфтой должен совпадать с диаметром трубы.

В некоторых зданиях дымоотводной канал имеет сложную конфигурацию. В многоэтажках вредные продукты горения отводятся за счет коллективного коаксиального дымохода. Производится его подключение к центральной трубе. А сама конструкция устанавливается на крыше. К горелкам кислород поступает благодаря встроенным воздуховодам.

Какого производителя выбрать?

Сегодня рынок предлагает большой ассортимент товаров. Производители дымоходов комплектуют их всеми комплектующими, которые понадобятся при сборке. Изделия производятся из современных материалов. Коаксиальный дымоход Baxi изготовлен из полипропилена. Легкое изделие легко собирается из составных частей. Диаметр дымоходов:

  • 100/60 мм;
  • 125/80 мм.

Продукция представлена в двух вариантах. Потребитель может найти обычную трубу, имеющую наконечник, и конструкцию, где дымовая труба выступает на 350 мм. Второй вариант применяется на севере. В воздуховоде такого дымохода не образуется наледь даже в сильный мороз.

Размер обычной трубы составляет 750 мм. Если у модели выступает часть, то ее длина увеличивается до 1.100 мм. К комплектующим, которые приобретаются отдельно, относятся:

  • удлинители (500/1.000 мм);
  • коаксиальные уголки (45 и 90 градусов);
  • наконечники (1.000/1150 мм).

Дополнительно реализуются комплекты, чтобы сливать конденсат. Продаются накладки для монтажа и всевозможные переходники. Широкий ассортимент позволяет установить коаксиальный дымоход сложной конфигурации.

ПОСМОТРЕТЬ ВИДЕО

Другой европейский производитель предлагает потребителям приобретать коаксиальный дымоход для газового котла Vaillant, изготовленный из прочной стали. На изделие при помощи порошкового метода равномерным слоем наносится краска. Дымоходы безотказны в работе и безопасны при эксплуатации. Производитель предлагает трубы для монтажа раздельного дымохода, адаптеры и разные отводы. С помощью адаптера легко перейти с диаметра 60/100 на диаметр 80/125. Для подключения начального элемента конструкции к патрубку отопительного прибора используется хомутовое соединение. Стандартный комплект позволяет устроить проход сквозь стены. Длину трассы увеличивают специальные коаксиальные удлинения, а поменять направление помогут отводы 90 градусов или 45. На оригинальную продукцию выдается гарантия в течение 12 месяцев. При выборе раздельной системы дымохода добавляют элементы от GREENBOX, которые соответствуют европейским стандартам. Например: в вашу конструкцию идеально впишутся отводы, конденсатоотводчики или прямые участки.

Коаксиальные дымоходы обеспечивают нормальное горение топлива в отопительных приборах и отвод продуктов горения. Чтобы система функционировала исправно, выполняют обязательные расчеты.
