Владельцы домов все чаще приобретают системы отопления, которые работают автономно. Данная схема характеризуется экономичностью и комфортом. Конструкция будет эффективна, если ее правильно подобрать и установить. В этом поможет гидравлический расчет системы отопления. При правильном выполнении оборудование характеризуется надежностью и стабильностью.

Расчет
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

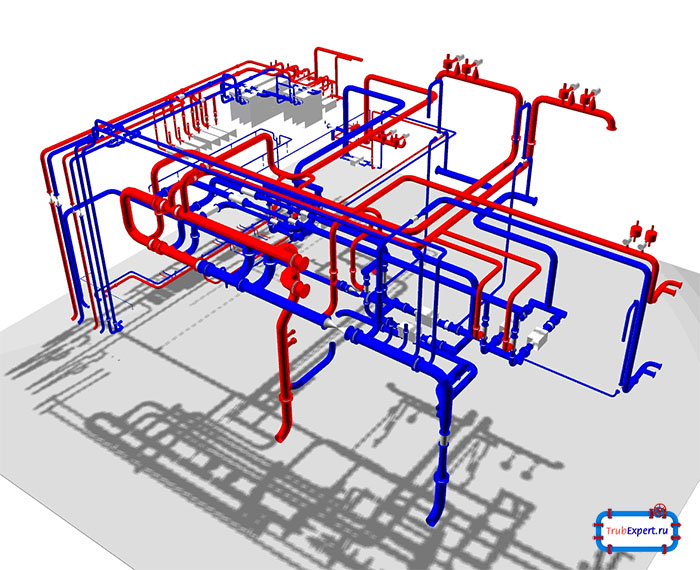

Расчет системы отопления лучше доверить специалисту


Вычисления: какие надо и как их провести

Гидравлический расчет – это сложный этап в проектировании системы обогрева. Расчет отопительной конструкции в деревянном или кирпичном строении производится по одинаковой схеме.

Современные системы выполняются из качественных материалов и позволяют вести контроль и отмечать незначительные изменения температуры.

Использование современных схем позволяет уменьшить уровень потребления энергии и повысить экономичность конструкции.

  1. Вычисляется показатель теплового баланса отапливаемых строений.
  2. Подбирается вид теплообменника и выполняется расстановка.
  3. Выбирается разновидность трубопровода и арматура.
  4. Выполняется чертеж конструкции.  Графический вид схемы отображает тепловые нагрузки и расстояния участков для расчета.
  5. Монтируется контур с циркуляцией, который представляет замкнутое кольцо.

Вычисление позволяет получить следующую информацию:

  • выбор подходящего сечения труб для работы конструкции;
  • обеспечение гидравлической стабильности оборудования в разных областях отопления;
  • показатели давления и расхода воды во время работы системы.

Основной задачей расчета является подбор сечения для трубопроводной линии и определение перепадов давления для выбора насоса.

Гидравлический расчет простого трубопровода состоит из следующих этапов:

  1. Если известна мощность радиаторов, то производится чертеж расстановки приборов.
  2. Определяется расход теплоносителя и диаметра магистрали.
  3. Выполняется расчет гидравлического сопротивления трубопровода и выбор насоса.
  4. Рассчитывается объем жидкости в конструкции и размеры расширительной емкости.

Для определения расхода теплоносителя применяется следующая формула: G =860q/∆t. При этом G – это расход теплоносителя, q – это мощность батареи; ∆t – это разница температур на обратной и подающей линии. Для определения сечения труб используются таблицы шевелева для гидравлического расчета. В них отображается значение диаметра в зависимости от расхода теплоносителя.

Кроме того, выполняя расчет водоснабжения, требуется учитывать такие показатели как мощность насосного оборудования, понижение температуры и показатель потерь давления.


Бесплатные программы для гидравлического расчета системы отопления дома

Расчет отопления в частном доме характеризуется сложностью. От него требуется определение гидравлических растрат давления, вычисление диаметра трубопроводной системы и увязку всех элементов конструкции.

Чтобы упростить расчеты, применяется программа расчета отопления. Можно выбрать среди нескольких сервисов. Таким образом, производятся расчеты в онлайн-режиме. При этом некоторые программы предлагаются бесплатно.

При помощи специального программного обеспечения получаются следующие данные:

  1. Нужный диаметр трубопроводной линии.
  2. Размеры элементов отопления.
  3. Определенный вентиль для балансировки.
  4. Настройку регулирующих деталей.
  5. Показатели контроля термостатических клапанов.
  6. Значения датчиков изменения давления.

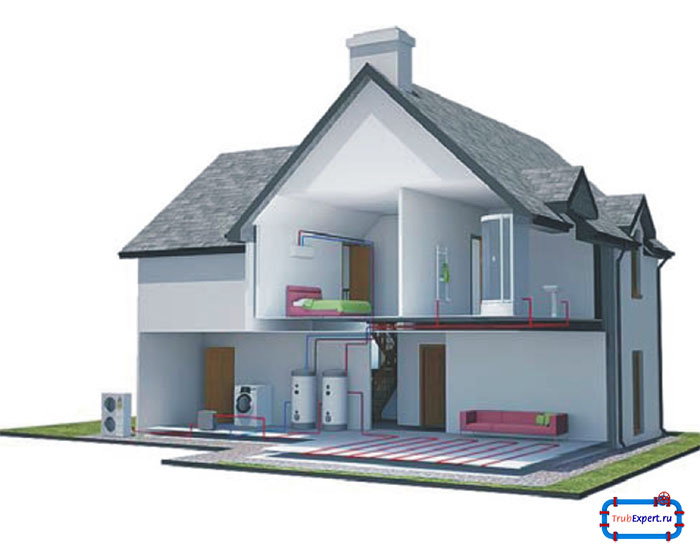

Расчет отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Гидравлический расчет отопления


Программа Oventrop co: выбираем полипропиленовые трубы

Oventrop co предназначена для выполнения быстрых расчетов. Перед работой вносятся нужные настройки и подбираются элементы оборудования. При этом создаются разнообразные схемы отопления. В них вносятся изменения. Данная программа для гидравлического расчета позволяет  определить расход теплоносителя и выбрать трубы нужного диаметра. Она помогает выполнить вычисления для однотрубной и двухтрубной конструкций. С ней удобно работать. Программа оснащена готовыми блоками и каталогами материалов.

Регулировка существующей конструкции производится с помощью подбора мощности и необходимого оборудования. Программа помогает выбрать характеристики арматуры.

Результаты расчетов можно перевести в операционную систему в удобном варианте.

ПО HERZ CO: учитываем коллектор

Данная программа вычисления предлагается в свободном доступе. Она помогает произвести расчеты независимо от количества труб. С помощью Герц производятся проекты как для новых строений, так и в ремонтируемых зданиях. При этом в конструкциях применяется гликолиевая смесь.

Программа используется для двухтрубной системы и однотрубной. Она помогает определить показатель сопротивления, потери давления отопительных приборов и учет термостатического вентиля.

Данные вводятся графическим способом. Результаты представляются в схематическом виде.

В программе представляется функция справки. Герц оборудована функцией поиска и диагностирования ошибок. В каталогах содержатся данные об арматуре и приборах для обогрева.

Рассчитать систему площади всего здания можно при помощи программного приложения. От правильности результата зависит работа конструкция и стоимость работ.

Программа Instal-Therm HCR

Программа Instal-Therm HCR предоставляет возможность рассчитать обогрев поверхностей  и радиаторы. Она предлагается в комплекте программы Тесе, в которой содержится программа для расчета тепловых потерь, сканирование чертежей и проектирование разных типов водоснабжения. Программа оснащена разнообразными каталогами, которые содержат фитинги, теплоизоляцию, батареи и различную арматуру.

Расчет системы отопления предоставляется в виде спецификаций.

Программный результат расчета предоставляет следующие возможности:

  • выбор трубопроводной линии, что позволяет сделать расчет диаметра трубопровода;
  • выбор батарей;
  • определение высоты для размещения насосного оборудования;
  • вычисление значений отопительных поверхностей;
  • вычисление температурного значения.

Схема
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема отопления двухэтажного дома

Данная программа не предусматривает функции вывода на печать. В бесплатной версии предоставляется возможность сделать три проекта.

Расчет давления в трубопроводе считается важной составляющей схемы регулирования. Чтобы правильно подобрать регулирующую арматуру потребуются точные данные. От этого зависит работа конструкции.

Наглядный пример вычисления для одно (горизонтальной) и двухтрубной системы отопления: сопротивление в трубопроводе

Пример расчета отображает процедуру выполнения гидравлического вычисления. Подбирается участок трубопроводной системы, имеющий значительные тепловые потери. Для примера используется простая схема отопления. Она содержит котел и батареи. В конструкции 10 радиаторов.

Предварительно схема разбивается на участки. На каждом участке сечение труб не меняется. К первому участку относится трубопроводная линия от котла до первого прибора. Второй включает расстояние между первой и второй батареей. Остальные делятся аналогичным образом.

Температура в радиаторах снижается следующим образом. В первом приборе теплоноситель отдает часть тепла, которое уменьшается на 1 кВт. При этом на первом отрезке тепловая энергия имеет значение в 10 кВт, а затем понижается.

Расход теплоносителя считается по следующей формуле: Q=(3.6*Qуч)/(с*(tr-to)).

При этом Qуч – это значение тепловой нагрузки заданного отрезка, с –это удельная теплоемкость воды. Данный показатель имеет постоянное значение. Это 4,2 кДж/кг*с.

tr – это температура жидкости на входе в участок, а to – это температура на выходе.

Существует оптимальная скорость перемещения горячей жидкости внутри системы. Это значение равняется 0,2-0,7м/с. Если цифра снизится, то в конструкции образуются пробки из воздуха.

Для точного расчета скорости стоит учесть материал, из которого изготовлена водопроводная линия. На скорость влияет шероховатость внутренней поверхности изделия.

Для выбора контура рассматривается по отдельности однотрубная и двухтрубная схема.

В первом случае для расчета выбирается стояк с самым большим количеством оборудования. В двухконтурной конструкции для расчета выбирается нагруженный контур. На его основе выполняется вычисление, так как в данном элементе сопротивление выше, чем в остальных.

Для определения размера трубопровода применяется специальная смета. При этом все отрезки схемы суммируются. Теплоотдача трубопроводной линии равняется тепловой энергии, которую выделяет теплоноситель на определенном участке конструкции.

При планировании  строительства дома и выполнении отопительного проекта рекомендуется воспользоваться специальным программным обеспечением, которое позволяет просчитать тепловые и гидравлические показатели конструкции с высокой точностью.

ПОСМОТРЕТЬ ВИДЕО

Выполнение правильных расчетов влияет на эффективность работы системы регулирования. Сделать гидравлический расчет отопления в частном доме сможет только хороший специалист.
