Узнай как, составить проект отопления загородного дома

0 296

Для создания тепла и уюта в холодные времена требуется выполнить проект отопления загородного дома.

Подготовка к монтажу системы отопления предполагает тщательное планирование и проведение расчетов.

В зависимости от материала, из которого сделано строение, выбирается котел. Каждое здание уникально. Нельзя выбрать стандартную отопительную схему.

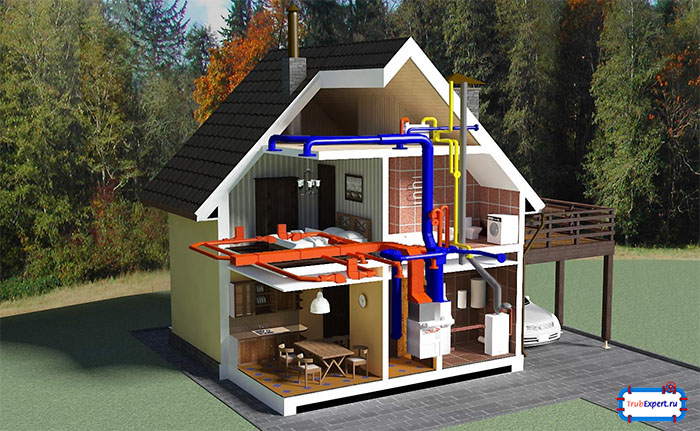

Проект отопления
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Без определенных знаний о водоснабжении, вам понадобится помощь специалиста

Проектирование отопления состоит из следующих этапов:

  • выполнение чертежа;
  • проведение расчетов;
  • схема выполнения работ;
  • создание окончательного варианта проекта.

Сделать самому или поручить специалисту

Принимая решение о самостоятельном выполнении монтажа, стоит проконсультироваться со специалистом. О проекте стоит задуматься при проведении расчетов и на начальном этапе создания дома.

Специалист подскажет, как лучше спроектировать отопительную схему, чтобы получить выгодные экономические показатели и достаточную теплоотдачу.

Самостоятельно выполнить проект отопления можно для небольшого строения. Когда предусмотрено не более четырех батарей на этаж. При этом потребуется определить мощность котла и батарей и рассчитать теплопотери здания.

Нужные параметры тщательно просчитываются, нельзя взять готовую схему. При создании схемы самостоятельно существует вероятность ошибок.

Если привлечь профессионала, то он составит грамотный проект, так как знает специфику работ. Некоторые фирмы, продающие отопительное оборудование предлагают бесплатное проектирование системы отопления.


Зависимость от конструкции и материала дома (кирпич, дерево, камень)

Выбор отопительной конструкции зависит от материала, из которого выполнен дом. Теплопроводность стен из разных материалов отличается.

Древесина имеет хорошие теплоизоляционные характеристики. Установить отопление в доме из дерева дешевле, чем в кирпичном. Теплопроводимость дерева свидетельствует о том, что данный материал держит тепло.

Отопление в подвале
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Обычно, вся отопительная система размещена в подвале дома

Проектирование отопления дома  из древесины имеет следующие особенности:

  1. При отоплении осуществляется равномерный прогрев помещений, чтобы не образовывалось сырости в углах строения.
  2. После того как выполнено строительство дома, конструкция оставляется на год для усадки. Если отопление монтируется раньше, то применяются специальные петли для компенсации.
  3. Трубопроводные магистрали прокладываются под полом. Трубы рекомендуются из полипропилена или меди.

Если проводить сравнение теплопроводности строительных материалов, то самый низкий показатель у дерева.

Когда при строительстве дома применяется кирпич, то учитывается, что от толщины стен зависит качество сохранности тепла. Дом из камня и кирпича должен постоянно протапливаться, так как при остывании прогревается длительное время. При проектировании здания окна лучше делать на солнечной стороне.

Проектирование систем отопления кирпичного здания имеет следующие нюансы:

  1. Кирпичная кладка внутри дымохода изолируется от воздействия дыма. Это делается при помощи нержавеющего материала.
  2. Подбирать разновидность отопления и материал для радиаторов следует перед началом строительных работ.

При создании проекта учитывается точка росы. Температура стен внутри помещения должна превышать ее значение. Чтобы определить точку росы выясняется давление и температура воздуха.

Камень имеет теплопроводность, в два раза превышающую значение кирпича. При строительстве дома из шлакоблока, следует учесть, что теплопроводность данного материала идентично кирпичной стене.

От функционирования данного элемента зависит пожаробезопасность, качество воздуха в обогреваемом здании и расход топливного сырья.

Конструкция в поперечном сечении должна представлять окружность. Эта форма представляет незначительное сопротивление дыму.

Испоьзуется старый дымоход из кирпича при создании новой отопительной системы для этого выполняется гильзовка. Внутрь монтируется труба из стали и оставляется зазор.

Частный дом обустраивается разнообразными видами дымоходов.

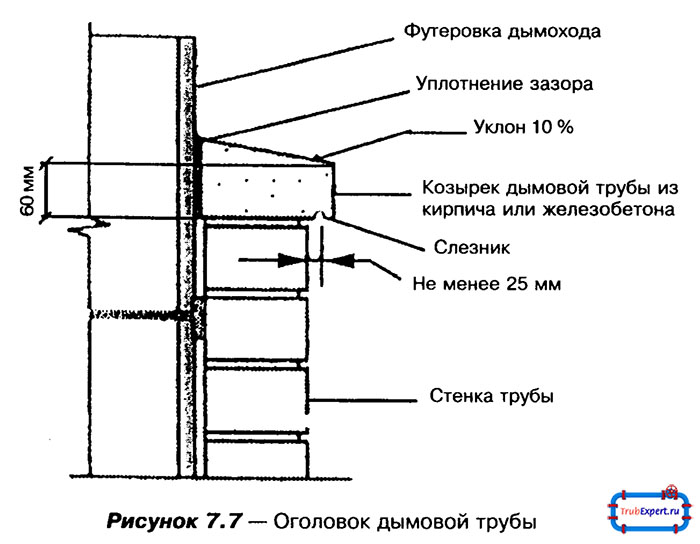

Проектирование дымохода
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Нельзя использовать шлакобетон и аналогичные материалы для строительства дымохода

Этап проектирования дымохода содержит следующие ошибки:

  1. Применение неподходящих материалов. При установке газовых котлов не применяются конструкции из кирпича.
  2. Ошибка в диаметре повлечет отсутствие нормальной тяги и невысокий КПД.
  3. Нагрузки на основание дымохода приведет к разрушениям.
  4. Некачественная теплоизоляция влияет на появление конденсата.

Проектирование дымохода имеет следующие особенности:

  1. Каналы дымохода помещаются в наружных стенах, но при этом они выполняются из негорючего материала. Выполняется утепление.
  2. Дымоходная конструкция из кирпича оборудуется специальными каналами очистки.
  3. Если крыша сделана из горючих материалов, то в верхней части дымохода монтируется специальная сетка – искроуловитель.
  4. При расположении устройства на расстоянии полутора метров от конька, дымоход размещается выше конька на полметра. При большем расстоянии верх трубы не должен быть ниже конька.
  5. Места соединения дымохода с котлом дополнительно герметизируются.
  6. Диаметр соответствует площади выходного отверстия отопительной системы.
  7. Дымоход выполняется из газонепроницаемых материалов.

Согласно снип для строительства дымохода подходит кирпич из глины с морозостойкими свойствами. Нельзя использовать шлакобетон и аналогичные материалы.

Расчет (источники потери тепла, источники теплообеспечения, нюансы расчетов)

При утеплении дома и создании отопительной конструкции выполняются расчеты. Важно рассчитать стоимость расхода топлива, а также расходы на эксплуатацию оборудования.

Экономичным видом топлива считается газ. Выбирается тип котла и учитывается удобство пользования.

Учитывается площадь, которую предстоит обогревать, и удельная мощность котла.

Расчеты перед установкой отопления состоят из следующих моментов:

  1. Рассчитываются теплопотери в здании.
  2. Подбор нужного температурного значения.
  3. Выбор котла и батарей.
  4. Производится гидравлический расчет для отопительной схемы.

Для расчета теплопотерь производятся следующие действия:

  1. Определяется значение теплопроводности используемых материалов. Металлокаркасные дома, кирпичные и деревянные строения имеют разные показатели.
  2. Учитываются размеры элементов строения: пола, потолка, стены и даже проемов.

Для расчетов берется площадь каждой комнаты и определяется климатическая область. Выясняется  температурный режим.

Выполняется расчет батарей для отопительной системы. Для этого нужен объем каждого помещения.

Для выяснения количества тепловой энергии нужно умножить объем помещения на удельное значение тепловой энергии, затем полученное число умножаем на 1,2.

У каждого климатического района свое удельное значение.

Затем определяется количество радиаторов в комнату. Для этого значение тепловой энергии делится на мощность одного радиатора.

Чтобы правильно выбрать циркуляционный насос, а также объем расширительного бачка и диаметр труб выполняется гидравлический расчет для отопительной системы.

ПОСМОТРЕТЬ ВИДЕО

При этом выявляется расход теплоносителя. При этом разность температур входа и выхода умножается на удельную теплоемкость теплоносителя. Общая мощность системы отопления делится на полученное число.

Котел подбирается в зависимости от вида топлива, которое доступно. При выборе агрегата стоит предусмотреть монтаж горячего водоснабжения.

При расчете отопительной системы учитываются дополнительные расходы. При газовом отоплении нужно учитывать расходы на электроэнергию. Так как от электрической сети работает насос и автоматические устройства.

На теплообеспечение тратятся большие средства, поэтому выбираются эффективные способы сохранения тепла.  Для этого выполняется утепление стен и кровли, а также установка пластиковых окон и монтаж котла.
