Монтаж гидравлических фитингов в 7 простых шагов

2 2 465

Гидравлические соединения давно перестали быть чем-то сугубо техническим, сейчас они есть не только в промышленности, но и в ежедневном быту людей. Трубопроводы, с такими соединениями крайне зависят от качества материалов и поддержания герметичности по длине магистрали.  Каждый элемент гидравлики регулярно тщательно проверяется.

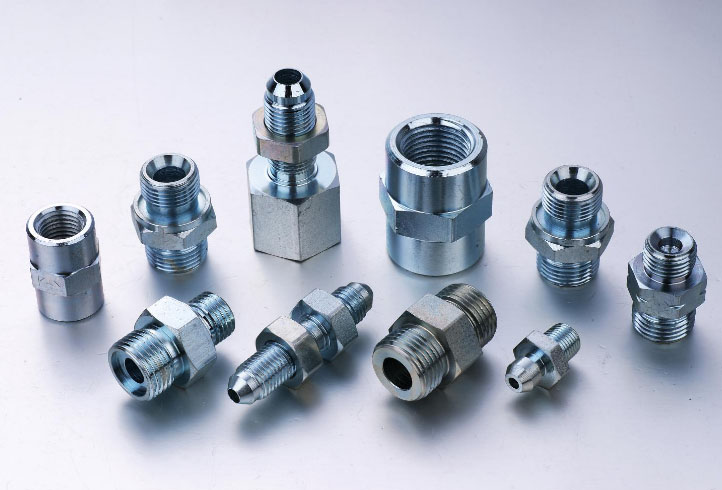

гидравлические фитинги
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Гидрофитинги надежно укрепились в строительстве


Назначение гидравлических фитингов

Гидравлические фитинги служат для объединения всей системы в одно герметичное целое. Применяются они в отоплении и водоснабжении, легко монтируются и обеспечивают надежное соединение металлических и металлопластиковых труб. Поэтому соединение такими элементами считается наиболее эффективным и используется чаще, чем другие. Фитинги для гидравлики способны создать каждую подходящую конфигурацию для вашего здания. Стоимость оборудования и элементов гидравлических механизмов, предназначенных для быта не так велики, что является еще одним неоспоримым плюсом. Цена зависит от того, какой выбран диаметр и качество оборудования.


Требования, предъявляемые к фитингам

Учтите, что соединения для гидравлики весьма ответственны и им приходиться выдерживать больше давление.

фитинги
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

  1. Повышенный уровень стойкости к коррозии, даже если среда работы оборудования предполагает агрессивные условия;
  2. При постоянном контакте с грязью и водой наблюдается стойкость к физическому воздействию;
  3. Обеспечение надежности и герметизации;
  4. Химическая совместимость с элементами.

Теперь вы знаете, какими свойствами обладает предполагаемая система и на что лучше обращать внимание делая выбор.


Где применяется гидравлические фитинги высокого давления

Как вы уже знаете, все для гидравлики рассчитано на высокое давление, при этом фитинг принято ставить в таких местах:

  • Разветвления водоснабжения;
  • Изгибы и развороты труб;
  • Места, в которых труба меняет диаметр на больший или меньший.

Специалисты еще рекомендуют делать монтаж фитингов в том случае, если вы предполагаете часто собирать или разбирать определенное место в канализации, к примеру, чтобы прочистить. Помимо этого, помощь фитингов может состоять и в том, что они позволяют на время перекрывать трубы, давая возможность до них добраться.

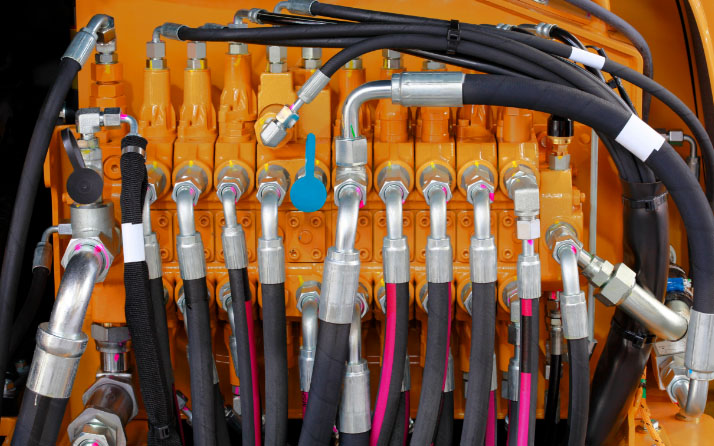

гидравлические соединения
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Варианты возможных соединений  гидравлических шлангов

Отвод жидкости, создание поворота под различным углом;Если вам предстоит создавать трубопровод с прямыми трубами, то и гидравлический фитинг здесь выбирается то же прямой. Если предполагается использование различных диаметров, то в этом случае соединения принято использовать переходные. Итак, если классифицировать фитинг по назначению, то функции он может выполнять такие:

  • Создание тройников для монтажа ответвлений от главной магистрали в разных направлениях;
  • Крестовины, которые позволят делать несколько пересечений сразу;
  • Муфты, позволяющие крепить один к другому прогоны длинных ровных труб;
  • Переходники, которыми соединяется гидравлическая труба разного диаметра;
  • Разного рода заглушки, которые принято ставить в конце трубопровода;
  • Штуцера для гидравлики, позволяющие делать переход между жесткими трубами и гибкими шлангами.

Быстроразъемные соединения труб — это заслуга качественных  фитингов для гидравлики.

Иные варианты классификации систем

Гидравлический фитинг помимо назначения классифицируется еще и по таким признакам:

  • Внешняя форма;
  • Метод крепежа и монтажа;
  • Диаметр соединительных элементов;
  • Тип функций;
  • Материал, из которых выполнен элемент.

Способ, с помощью которых соединительная гидравлическая муфта надевается:

  • Запрессовка;
  • Обжатие.

обжатие
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Материал, из которого выполняется соединительный элемент:

  • Чугун, поддающийся ковке;
  • Классическая сталь, по типу Ст40;
  • Нержавейка;
  • Цветные металлы: латунь, алюминий, медь.

В изготовлении не принято использовать иные металлы, так как они не выносят использования в такой агрессивной среде.

Отдельной статьей принято рассматривать фитинги пластиковые, которые тоже используются для соединения труб.

Цена таких элементов ниже, чем стальных и чугунных, но и используется он не всегда, чаще для соединения гибких шланг. Фитинги для гидравлики не очень дешевы, но очень надежны.

Монтаж элементов: рукава для рвд, ручной пресс для обжима нержавеющих фитингов

Итак, чтобы гидравлические быстроразъемные соединения смонтировать самостоятельно понадобиться такая инструкция:

  1. Перед тем, как приступать к работе рассчитайте какое количество элементов вам понадобиться;
  2. Для начала вам понадобятся такие инструменты: калибратор труб, набор рожковых ключей, ножницы.
  3. Отрезаем трубу выбранного диаметра и длины, сразу же сточите заусеницы, чтобы потом с этим не было проблем;
  4. После подготавливайте внутреннюю поверхность, чтобы трубы удачно вставлялись друг в друга;
  5. Калибратор поможет сделать правильную форму трубы, чтобы если неровности и были, то они сгладились;
  6. Уплотнительное кольцо надевается на трубу, после чего шланги вставляются друг в друга. Делайте это аккуратно, чтобы не повредить резиновую материю;
  7. Теперь остается лишь затянуть ключом гайки, чтобы закончить монтаж.

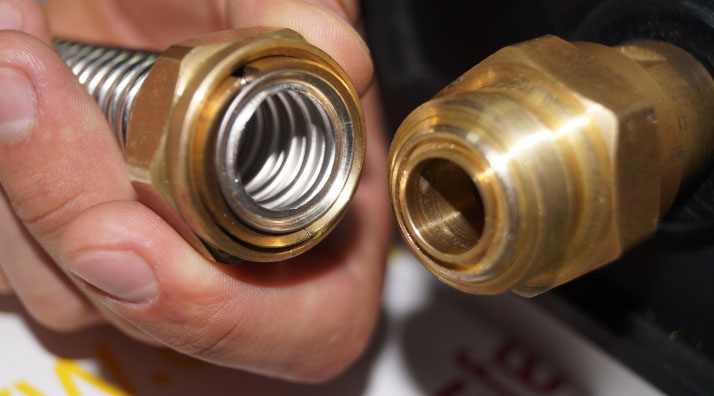

монтаж
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Монтаж фитингов дело не сложное, главное приобрести определенные навыки

Если вам предстоит монтировать пресс-фитинги, то для этого вам придется купить или где-то найти ручной пресс. После того, как он используется образуется единый трубопровод. Процесс выглядит так: в гильзу вставляется по куску трубы с каждой стороны, после чего пресс зажимается.

Заключение

ПОСМОТРЕТЬ ВИДЕО

Подводя итог следует заметить, что использование фитингов для монтажа сложных гидравлических конструкций – лучшее решение. Они позволяют соединять трубы двух диаметров и материалов в одну конструкцию, герметичны и надежны даже при крайне длительном использовании. Наличие фитингов в конструкции позволяет добиться универсальности канализации и водоснабжения, трубопровод получиться удобным в использовании и обслуживании. Фитинги позволяют смонтировать нужный трубопровод и с помощью него решить поставленную задачу. Фитинги для гидравлики очень важны в промышленности и строительстве.
