Печь на отработке своими руками: несколько креативных идей

0 513

Техническое масло используют для работы агрегатов. Постепенно жидкое топливо перегорает, теряя полезные характеристики. После того, как масло становится непригодным, его списывают как отработанное.

Печь на отработке
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Печь на отработке вполне можно сделать своими руками, сварка: основной инструмент для этого

Вместо того, чтобы бесполезно утилизировать масло, отработку научились использовать в качестве бесплатного топлива для печей. С их помощью отапливают технические сооружения, гаражи, хозяйственные постройки (оранжереи, теплицы).


Особенности

С целью экономии средств стали делать печи на отработке своими руками. Правильно выбрав модель и не отступая от чертежей, получают теплое помещение и нагретую воду.

Печи на отработанном масле называют чудо-печками в основном благодаря экономичности агрегата. Устройство работает от дешевого сырья, на утилизацию которого по правилам пришлось бы потратить деньги. Агрегат на отработке способен окупить вложенные на изготовление средства за короткий период. Можно сделать печь на отработанном масле следующих типов:

  • трансмиссионное;
  • индустриальное;
  • моторное.

Отдача тепла от такого устройства равносильна теплу, полученному от электронагревателя. Расход топлива от 0,5 до 2 литров в час.

Преимущества и минусы устройства

Самодельная печь на отработанном масле характеризуется такими плюсами:

  1. Проста в эксплуатации.
  2. Не выделяет много гари, не коптит.

Минусы агрегата в громком гудении, в необходимости часто очищать устройство от продуктов сгорания.

Важно! Самодельная печь на отработке нельзя эксплуатировать на отработке, в которой содержатся лишние примеси, особенно вода, иначе смесь становится взрывоопасной. Целесообразно приобретать отфильтрованное масло или очищать смесь своими силами.

Спустя несколько минут после нагрева верхний пласт масла начинает кипеть. Пар, отделенный от топлива, горит и поднимается вверх по трубе, на поверхности которой просверлены отверстия для втягивания воздуха, способствующего улучшению работы печи.

При правильной конструкции обогреватель на отработанном масле своими руками работает чуть менее суток. Температура регулируется через отверстие для заливки отработки. Печка масляная перестает действовать при полном закрытии отверстия, а снижают температуру, закрыв отверстия специальной заслонкой.

Разновидность печи
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Такая печь работает на отработанном топливе

Следует учесть, что если температура горения в печи будет меньше 400 ˚С, то азотные окислы не могут участвовать в окислении кислорода. И лишь по достижении температуры в 900 ˚С образуется много азотных окислов, необходимых для работы агрегата.


Виды самодельных конструкций

Конструкции таких печек принципиально отличаются и бывают следующих типов:

  • простая, которая состоит из 2 резервуаров, обязательного дымохода и трубы с просверленными отверстиями;
  • печь на отработке с наддувом воздушных масс, улучшающим процесс горения.

Наддув бывает 2 типов: эжектроный и инжекционный, который при уменьшении наддува сохраняет тепло, но недостаточное для нормального отопления.

Эжекторный наддув предполагает применение вентилятора для дополнительной подачи воздуха. Но в этом случае следует быть осторожными, потому что, если поддув прекратить, атмосфера заполняется вредными веществами. Чтобы подобного избежать, между вентилятором и эжектором вставляют хлопушку-клапан с пружиной.

Практикуется капельный подлив масла, исключающий доливку горючего вручную. Привычным считается горение по направлению вверх, начиная снизу, но есть печь на масле Стропува, в которой горение происходит сверху вниз.

Самостоятельное изготовление печи на отработке



Печка на отработанном масле своими руками вполне реальна. Но перед конструированием агрегата важно учесть определенные моменты:

  1. Резервуар должен иметь цельную конструкцию, иначе справиться с кипящим маслом будет невозможно.
  2. Нельзя тушить масляные печи огнетушителем, иначе, попав на раскаленные детали, порошок мгновенно взорвется.
  3. Нельзя добиться увеличения мощности печи с помощью увеличения размера агрегата. Вместо этого получатся газ и сажа.
  4. При работе печи нельзя допускать сквозняков.
  5. Дымоход должен быть выполнен герметично.
  6. Не рекомендуется эксплуатировать печь на отработке из газового баллона в жилых помещениях, т.к. внутри агрегата из-за постоянно открытого пламени находится раскаленная зола. В крайнем случае применяют пристройки.

Самым простым вариантом считается самодельная печь из газового баллона. Изделие показало себя экономичным и надежным.

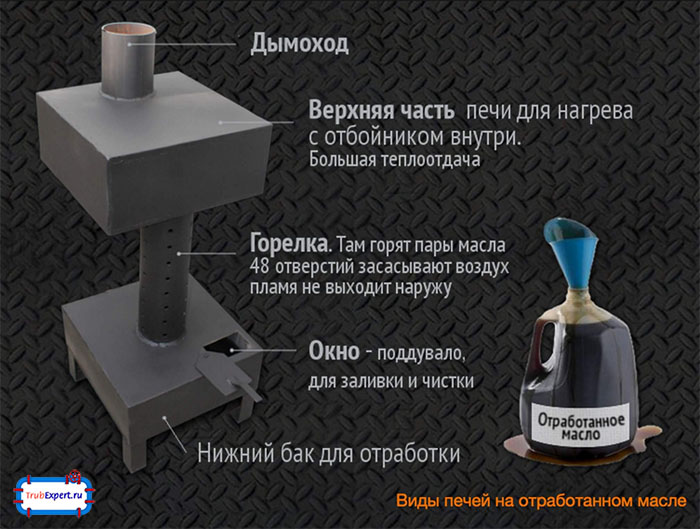

Схема печи
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Такой печью обычно отапливают технические помещения, гаражи, подвалы

Топка печи определяет качество горения, поэтому так важна ее форма. Идеальной считается сфера. Газовый баллон представляет собой узкий и длинный цилиндр с круглыми торцами, идеально подходит для печи с 2 отверстиями: выходным (для дымоходных газов) и входным (для воздуха и загрузки горючего).

Баллон

Чтобы сделать печку на отработке необходимо найти цельнометаллический баллон. Не рекомендуется брать композитные 5-литровые изделия. 27-литровый баллон обеспечивает 5-7 кВт тепла, а 12-литровый выдает 2-3 кВт. Такая мини печь на отработке сгодится как запасной вариант и может храниться где угодно.

Совет: идеально взять за основу 50-литровый баллон высотой 85 см и с диаметром 30 см: лучше использовать баллон не с клапаном, а с вентилем, который помогает регулировать мощность печки.

Буржуйка

Котел из баллона в виде буржуйки имеет дешевую стоимость и простую конструкцию. Кроме основы необходимо приобрести моноблок, состоящий из поддувальной и топочной или топочную дверцу.

Такой агрегат не нуждается во внутренних перегородках, зольнике и колосниковой решетке. Достаточно металлического горизонтального колена, длина которого равняется 2-2,5 м. Кроме буржуек из газовых баллонов получаются хорошие варианты для коптильни или мангалы.

Печь, работающая на отработке

Масляная печка своими руками из баллона работает на основании окисления азота, предотвращающего перегрев и взрыв.

Для печи берут 50-литровый баллон, делят его на 2 части в пропорции 2 к 1. Меньшая часть составляет дожигатель, а большая – резервуар. Обязательны ножки, необходимые для воздушной прослойки и устойчивости агрегата.

В нижнюю камеру наливают топливо. Она одновременно работает как

камера сгорания и испаритель.

В качестве дожигающей камеры выступает вваренная в нижнюю часть печи труба с отверстиями. К ее верхней грани приваривают нагреваемый модуль в виде цилиндра, внутри которого присоединена перегородка, задерживающая в камере нагретые продукты горения.

Из верха нагреваемой части печки выводят 10-сантиметровую трубу для отсоединяемого дымохода, который необходимо увести на высоту около 4 метров и вертикально расположить за пределами помещения. Важно, чтобы дымоход можно было чистить по мере необходимости.

Безопасную доливку топлива гарантирует система непрерывной подачи топлива в виде резервуара, соединенного трубкой с испарителем.

Пройдя через все ступени печи, воздух нагревается и отапливает помещение.

ПОСМОТРЕТЬ ВИДЕО

Печь на отработке – экономичный, но опасный в эксплуатации агрегат, который нельзя оставлять надолго без присмотра. Нельзя допускать, чтобы печь прикасалась к воспламеняющимся поверхностям, поэтому оставляют полметра свободного пространства вокруг агрегата. Наиболее безопасными считают устройства с закрытой конструкцией, где весь процесс горения происходит внутри.

Чтобы эксплуатировать такую печь без вреда для жизни и здоровья следует обязательно соблюдать правила ТБ.
