Схема подключение насосной станции к колодцу от специалистов
Не все домовладения располагаются вблизи централизованного водоснабжения. В некоторых случаях применяется система автономного водопровода. Один из методов установки независимого водоснабжения – это подключение насосной станции к колодцу. Монтаж и подсоединение выполняется своими руками.
Большинство станций работают с источниками, глубина которых не больше 20 метров. Если колодец глубже, то потребуется приобрести глубинный насос.
Правильно выбираем место для установки
Чтобы вибрация от оборудования не передавалась в другие помещение, его устанавливают на расстоянии от стены.
Водопровод укладывается в грунт ниже уровня его промерзания, чтобы вода в них не превратилась в лед.
При выборе места монтажа, учитываются следующие рекомендации:
- насосная станция располагается поблизости источника для обеспечения стабильного пребывания воды;
- производимый шум потребует дополнительной изоляции;
- установка монтируется в помещении с вентиляцией;
- для удобства произведения монтажных или ремонтных работ понадобится свободное пространство.
Для обустройства оборудования подбирается место, которое подходит к требованиям руководства по эксплуатации.
Оборудование устанавливается в следующих зонах:
- В хозяйственном помещении или пристройке жилого здания. В данном случае продумываются способы шумоизоляции. Если насосный агрегат установить под зданием, то это приведет к стабильной подаче воды.

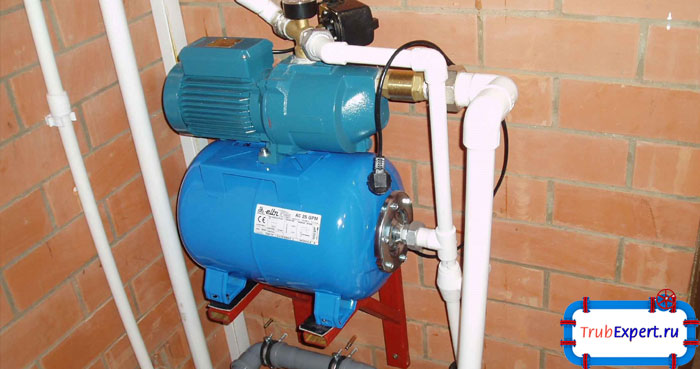

- Подвальное помещение заранее оборудуется под станцию. При этом выполняется шумоизоляция и проводится отопление.
- При правильном расчете монтируется насосная станция в колодце. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

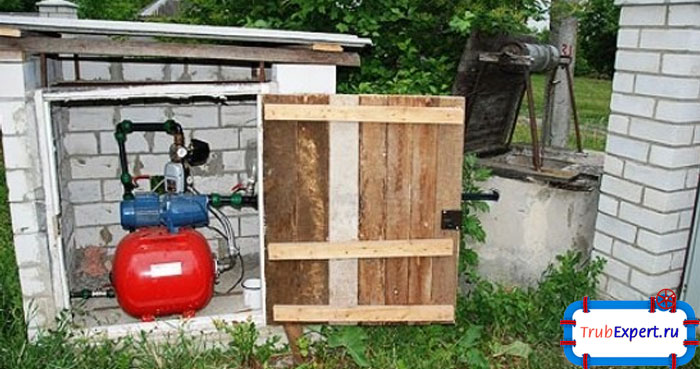

- Используется для обустройства оборудования – кессон. При этом устройство защищено от мороза и имеет шумовую изоляцию.
При установке станции внутри дома возникают сложности со стабильным водоснабжением из-за недостатка требуемого уровня давления. Если оборудование обустраивается в подвале, то возникают сложности с ремонтными работами, так как понадобиться сделать отверстия под прохождение коммуникаций.
Размещение на площадке требует дополнительной регулировки уровня давления.
Конструктивные особенности устройства
Перед подсоединением оборудования стоит изучить структуру изделия. Насосные станции для колодцев состоят из гидроаккумуляторов, реле регулирующее давление, насосного устройства, манометра и вспомогательной арматуры.
Насос разделяется на электродвигатель, эжекторное устройство и насосную составляющую. Двигатель конструкции подсоединен к реле и насосу.
Гидроаккумулятор представляет собой устройство с мембраной, которое оборудовано специальным клапаном для прокачки воздуха. Данный агрегат обеспечивает оптимальное значение давления в трубопроводной системе. В емкости создается запас жидкости, который используются при отключении электричества.
Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем.
Водоснабжение оборудуется фильтрационной системой, предотвращающей попадание грязи в систему.
Схема работы системы состоит в закачивании воды в бак при помощи насоса. Затем реле выключает установку, которая находится в ожидательном состоянии.
С помощью крана вода поступает в использование. Когда давление снижается, реле запускает работу станции и процесс повторяется. Значение давления определяется манометром.
Для снижения вибрации на пол кладется коврик из резины. Для фиксации установки применяются специальные болты.

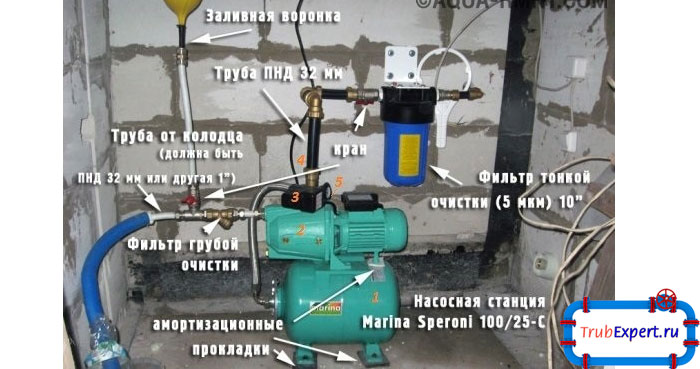

Схема подключение насосной станции к колодцу предполагает использования двух входов, которые находятся на устройстве. Это вход для присоединения к системе водопровода и к колодцу.
Подсоединение состоит из следующих этапов:
- Подключить насосную станцию к колодцу можно, используя трубу из полиэтилена. Магистраль подбирается оптимального диаметра и длины, чтобы дотянуться до водоема.
- При подсоединении применяется специальный кран, муфта и стальной уголок.
- Труба монтируется муфтой, а кран закрепляется при помощи резьбы.
- В конце трубы размещается фильтр и обратный клапан. Элемент погружается в колодезный источник. При этом труба располагается не ближе 30 см к поверхности дна.
- Другой конец монтируется к насосному оборудованию.
- Станция оборудуется специальным краном, который позволяет перекрывать воду в аварийных ситуациях.
- В верхней части корпуса располагается выход, через который станция подсоединяется к водопроводу. На соответствующую резьбу монтируется кран и крепится муфту. Затем устанавливается водопроводная труба.
- Для герметизации применяется специальная паста и обмотки из льна.
Трубопровод располагается на некоторой глубине от поверхности земли, чтобы не допустить обмерзания. Другой способ утеплить магистраль – это специальный обогревающий кабель.
После подсоединения выполняется пробный запуск оборудования. В конце работы в оборудование заливается вода через специальное отверстие. Жидкость поступает в трубы, насос и гидроаккумулятор. Затем открывается кран и происходит подключение. Вода продвигается в напорную трубу и выдавливается воздух. При этом давление набирает определенное значение и система отключается.
Самостоятельно проводится установка насосной станции в колодце.
Конструкция у всех станций разная и отличаются способы монтажа. При подключении рекомендуется опираться на инструкцию к изделию.
