При строительстве загородного дома значимой частью работ станет обустройство дренажной системы. Она планируется одновременно с тем, как готовится проект постройки. Устройство дренажа вокруг дома проводится при закладке фундамента. Это позволит уменьшить объем работ по раскапыванию траншей.
Дренажная система: определение и назначение
Дренаж – это система труб, колодцев и коллектора, предусмотренная для отведения грунтовых и талых вод от здания. Вода собирается, накапливается и выходит в находящийся поблизости водоем или канализацию. Для обустройства системы применяют дренажные трубы. Предпочтительно взять полиэтиленовые или поливинилхлоридные трубы с перфорированными стенками. В диаметре они достигают от 50 до 200 мм.
Дренажные системы для частного дома необходимы:
- при поднятии грунтовых вод;
- для отведения стоков;
- для предотвращения подтопления при выпадении осадков.
Прокладка дренажных труб обязательна для участков с глинистым грунтом. Отведение воды позволит защитить цоколь фундамента от подтапливания. Эта мера способствует осушению участка земли около дома. Повышенная влажность почвы приводит к снижению урожайности и размножению бактерий.
Разновидности систем дренажа
В строительной практике встречаются два вида дренажа:
- кольцевой;
- пристенный.
Кольцевой дренаж рекомендован при строительстве на участках с песчаным грунтом. Он подойдет для зданий без подвалов или помещений на цокольном этаже. Кольцевую систему обустраивают на расстоянии 5 м от фундамента, чтобы избежать усадки грунта. Чтобы предотвратить подтапливание стен между трубами и границами постройки прокладывают глиняный пласт.
Пристенный дренаж предназначен для участков с глинистой почвой и при поднятии грунтовых вод. Эту систему проводят на удалении от 0,5 м от линии цоколя. Устройство дренажа возле фундамента выполняют, когда котлован еще не зарыт. Прокладка труб на этом этапе строительства позволит избежать неоправданных потерь сил и времени на подготовку траншеи.
Подготовка к установке
На первом этапе нужно замерить площадь, где проводится дренаж вокруг дома своими руками, и высчитать ее параметры. Глубина укладки труб на 30-50 см ниже, чем линия подушки основания. Чтобы вода бесперебойно стекала по траншеям, их вырывают с уклоном на погонный метр 2 см. Если ландшафт не позволяет провести траншеи под необходимым углом, в систему включают насос.
Для успеха работы важно соблюдать два условия: выполнять точные расчеты (это важно для приобретения нужного количества материалов) и придерживаться уклона труб на каждом участке системы.
Перед тем как приступить к укладке труб, проводится гидроизоляция фундамента цоколя. Зону раскапывают, грунт складывают в стороне. Траншею вырывают шириной в метр. Фундамент очищают от почвы и старого слоя гидроизоляции, оставляют обсохнуть. Обработка фундамента производится с наружной стороны грунтовкой, поверх накладывают слой битумной мастики. В него ставят армирующую сетку со стороной ячеек 2 мм. Мастика высыхает за сутки. Когда этот срок пройдет, поверх сетки наносят финишный слой обмазки.
Алгоритм проведения системы

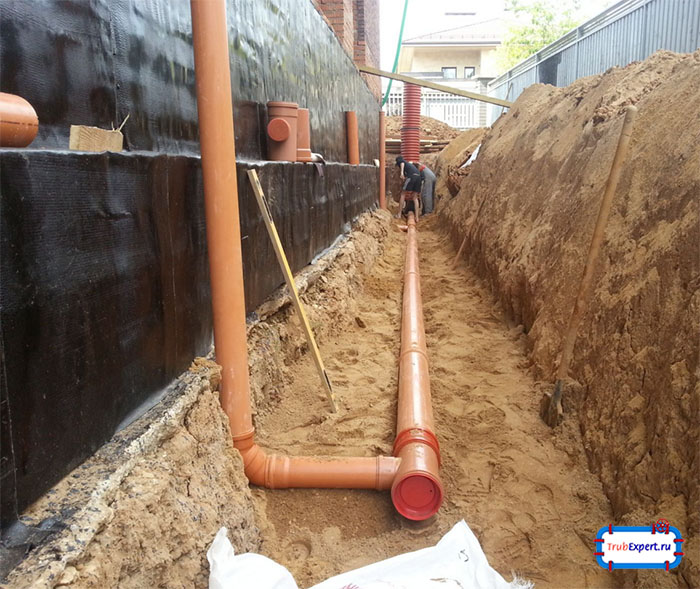

Дренаж формируется из замкнутой системы труб, расположенных в траншеях. Если нет возможности приобрести готовые трубы, изготавливают из канализационных. Чтобы видоизменить, надо просверлить отверстия в стенках. Далее изложен алгоритм работ, как правильно сделать дренаж вокруг дома.
- Используя лазерный нивелир, следует убедиться, что в траншее соблюдается угол наклона. Устанавливают вешки, ровняясь по ним, подсыпают песок для формирования одинакового наклона для стока воды.
- Внизу траншеи укладывают геотекстиль.
- Поверх полотна насыпают промытый гравий. Минимальный размер должен быть больше, чем диаметр отверстия на перфорированной трубе. Такие пропорции предотвратят ее засорение.
- После посыпки укладывают трубы и соединяют между собой. При этом отверстия должны располагаться по их боковым сторонам.
- На поворотах устанавливают дренажные колодцы. Они необходимы для контроля функционирования системы и своевременной прочистки.
- Чтобы водоотводная система была защищена от засорения грунтом, трубы засыпают 5-ти сантиметровым слоем гравия и плотно оборачивают геотекстилем. Полотно фиксируют прочной нитью.
- В конце для дополнительной фильтрации траншею засыпают речным песком.

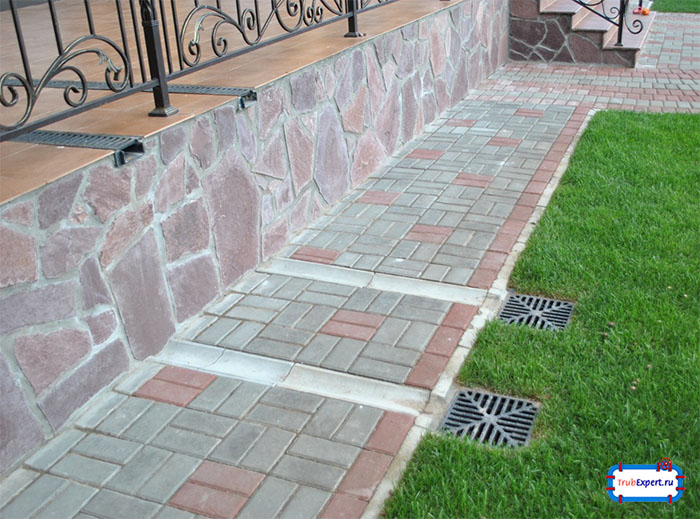

Устройство водоотвода допускает несколько возможностей оборудовать дренажные колодцы. Как эконом-вариант иногда устанавливают вертикально идущие трубы, сверху закрывают крышкой. В строительных магазинах можно приобрести готовые пластиковые колодцы. Третий вариант – отлить их из бетона. Для этого потребуется раствор, армирующая сетка и материалы для опалубки. Легче всего сделать квадратный колодец. Вверху монтируют чугунную крышку.
Виды колодцев и материалы для изготовления
Составные детали колодца
Дренажная система вокруг дома своими руками не обходится без монтажа колодцев. Они устанавливаются на местах соединения труб и на поворотах системы. Традиционно их располагают по углам дома. Они предназначены для устранения засоров и контролирования работы труб. Если установка на каждом повороте кажется нецелесообразной, размещают резервуары через один. В строительных магазинах представлены готовые водоотводные устройства из пластика. Можно самостоятельно отлить их из бетона либо приобрести бетонные кольца.
Сборные колодцы состоят из следующих функциональных элементов:
- лоток;
- шахта колодца;
- горловина.
Производство лотков и труб предусматривает уплотняющие манжеты на местах стыков, они прокладываются при состыковке шахты и горловины. При необходимости в колодце дополнительно устанавливают насос. Схема дренажа вокруг дома создается с коллекторным колодцем, предназначенным для приема воды и ее отвода в почву. Его располагают в нижней точке системы.
Материалы для производства колодцев
Для производства дренажных колодцев преимущественно применяют пластик и бетон. Водоотводные лотки из пластика компактны и практичны, на монтаж затрачивается меньше времени и усилий. Эксплуатационный срок составит 50 лет, так как изделия из пластика не подвержены коррозии. Для герметичности соединения с трубами используют уплотняющие манжеты. Для надежной фиксации пластиковых резервуаров в почве применяют специальные ребра жесткости. Так достигается надежная защита фундамента от воды. Стоимость пластиковых колодцев доступная, установить можно самостоятельно
Бетонный смотровой колодец собирают из колец. Повреждения сооружений из этого материала отмечаются уже через 6 лет эксплуатации. Установка требует больше затрат, укладывают бетонные кольца краном-манипулятором. Трудоемкость работ многих заставляет задуматься об их целесообразности. Проще отлить небольшой резервуар самостоятельно.
Когда соблюдаются рекомендации по установке, дренажная система вокруг дома бесперебойно функционирует десятки лет. Чтобы поддерживать ее в исправном состоянии, нужно ежемесячно проводить осмотр колодцев и прочищать при наличии засоров. При выпадении осадков и появлении талых вод (что приходится на межсезонье) рекомендуется провести внеплановую чистку. При хорошей подготовке работы по установке и обслуживанию дренажной системы можно провести самостоятельно.
