Как устроить дренаж фундамента своими руками для загородного дома: 2 основных способа

Автор Олег Дата Сен 12, 2016

Слово дренаж — французского происхождения и означает — отвод жидкости. Фактически, дренаж это удаление воды естественным или принудительным путем . В строительстве дренаж нужен для отвода вод от строительного объекта, из котлована фундамента, который впоследствии становится подвалом.

дренаж фундамента — Дренаж фундамента это обязательная работа при строительстве дома

Содержание

Когда выполняется дренаж фундамента
Когда строится дренажная система вокруг дома?

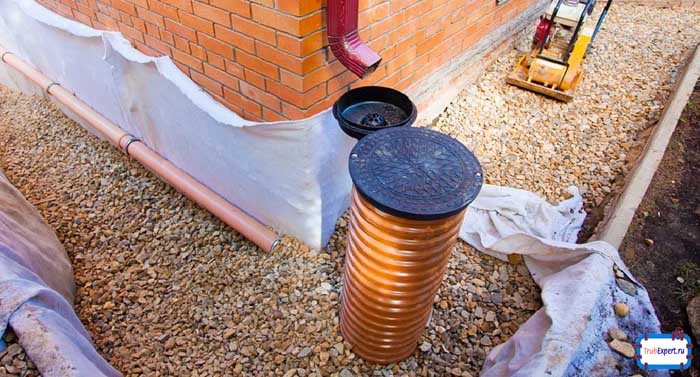

Пристенный дренаж фундамента
Дренаж воды в подвале

Способ первый: скважина
Способ второй: колодец

Способы отвода вод от строительного объекта зависят от уровня объекта, структуры грунта, наличия водных пластов в районе строительства. О том, для чего нужно отводить воду от строящегося объекта и не допускать скопления дождевых или грунтовых вод в подвале, надо полагать, что говорить не нужно. Достаточно вспомнить народную мудрость о том, что вода камень точит.

Вода отводится посредством дренажной системы, состоящей из труб, скважин, каналов и других методов.

Пристенный дренаж фундамента нужно предусмотреть сразу, если по опыту соседей знаете, что проблема накопления воды в подвале существует. Если не уверены в том, что она нужна, можно ограничиться отмостком. И решать проблему по мере ее появления.

Прожив на участке в течение какого-то времени, вы успеете изучить его. Вы узнаете,

где пролегают водоносные слои,
какой глубины (если она действительно нужна) выкапывать дренажную канаву,
какие лучше приобрести трубы для дренажной системы.

Правда, выполняя дренаж фундамента, а если быть более точными, пристенный дренаж вокруг фундамента потом, по прошествии какого-то времени после завершения строительства, придется сломать бетонное или асфальтовое покрытие вокруг дома, нарушить ландшафтный дизайн, пересадить прижившиеся кустарники и деревья.

Глубина котлована строящегося дома оказывается ниже водоносных пластов в грунте. Вода начинает затапливать котлован почти сразу, как только его выкопали.
Пол в подвальном помещении не превышает полуметра над предполагаемым уровнем расположения водоносного пласта.

почва глинистая и плохо пропускает воду в грунт. Вода разливается по участку, подступает к стене дома, отчего сыреют стены.

Наружная гидроизоляция здания не всегда способна защитить дом от подступающей влаги. Мало пока строители применяют пенетрон. Это — современный материал для гидроизоляции фундамента и бетонных стен. Кто-то еще не знает о его существовании, а кому-то этот материал кажется дорогим, и предпочтение отдается дешевым рубероиду или битуму.

Чтобы сократить попадание воды к стенам дома или хозяйственным постройкам, вокруг здания (сооружения) вместе с дренажной системой устраиваются отмостки с углом наклона в 2-2,5 процента в сторону пристенного дренажа шириной 50-70см. Отмостки представляют собой асфальтовую (бетонную) дорожку, опоясывающую строение.

гидроизоляция фундамента — Гидроизоляция фундамента жидкой резиной увеличивает срок эксплуатации

Дренажная система состоит из

трубопроводов, каналов,
колодцев.

Колодцы классифицируются как

Смотровые,
Поворотные,
Накопительные,
Отводные.

Поворотные колодцы устанавливаются по периметру здания при устройстве пристенного дренажа. Эти же колодцы служат смотровыми, позволяют обслуживать систему. Накопительные колодцы чаще других видов нуждаются в чистке и профилактике.

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

Открытый,
Закрытый.

Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.

Поэтому дренаж для фундамента выполняют закрытым.

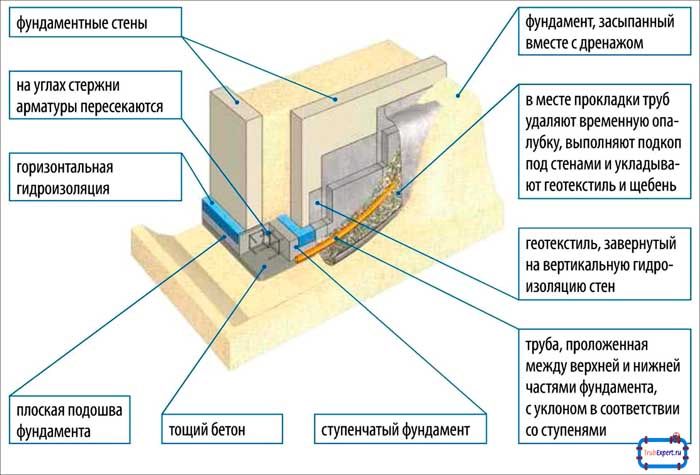

схема дренажа — Схема дренажа фундамента: просто и понятно

Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
Наличие (отсутствие) сливного трубопровода;
Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный.
В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60^о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома. Причина кроется в перфорированности дренажной трубы.

геотекстиль — Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.

Дренаж воды в подвале

Потребность в отводе воды из подвала возникает, когда рядом с домом проходит водный пласт, и накапливается вода в подвале. Она накапливается в атмосфере, оседает на стенах, создавая благоприятную среду для размножения грибка. Дренаж в подвале можно устроить двумя способами. Первый способ естественный, второй — принудительный, с применением насоса.

дренаж в подвале — Система дренажа в подвале с помощью погружного насоса

Способ первый: скважина

Этот способ хорош, если на глубине под домом есть водный пласт. Выберите в подвале место, где обычно скапливается вода. Это указывает на то, что здесь уровень пола занижен. Выкопайте квадратный накопитель глубиной 35-50 см и длиной каждой стороны 55-60см. Края накопителя чтобы не обваливались, обложите кирпичом. В центре углубления начните бурить скважину диаметром 6 мм. Глубина скважины должна соответствовать глубине водного пласта. Затем в скважину вставляется труба диаметром 32-40мм. Но перед тем как вставить трубу в скважину, высверлите шестимиллиметровые отверстия на конце трубы и на уровне накопителя. Вода будет стекаться в накопитель и, попадая в отверстия трубы, опускаться в грунт, где ее примут грунтовые воды. Устройство подобного дренажного слива позволит надолго избавиться от воды в подвале.

Способ второй: колодец

Для рытья колодца выберите в подвале самое низкое место. Выкопайте в этом месте круглый колодец, с таким расчетом, чтобы в него встала металлическая бочка вровень с полом. Бочку покрасьте изнутри и снаружи, чтобы она прослужила как можно дольше. На дно бочки установите насос с поплавком. Поплавок при накоплении воды в бочке будет включать насос, и вода будет выкачиваться наружу. Куда вы направите воду из бочки — решать вам. Ею можно поливать растения на участке, либо вывести за его пределы.

Описанные выше варианты дренажа выполняются, когда дом уже построен, обжит, и возникла необходимость решать проблему отвода воды.

Но можно эту проблему предусмотреть заранее.

На влажных и подвижных грунтах обычно, устанавливают плитный фундамент. И, чтобы предупредить его подтопление, и сырость, дренаж под фундаментной плитой следует предусмотреть сразу. Для этого до начала заливки фундамента вырыть в котловане колодец и вставить в него бетонное кольцо, предварительно рассверленное по бокам. После заливки фундаментной плиты, колодец окажется вровень с ним, или немного ниже. Но он не должен выступать над плитой.

Можно также использовать металлическую бочку, но у нее необходимо отрезать дно, также перфорировать по бокам, и покрасить с целью защиты от коррозии.

Вода из-под дома будет концентрироваться в этом накопительном колодце. Дренаж для плитного фундамента защитит фундаментную плиту от систематического подтапливания и разрушения. Колодец накрывается люком или решеткой.

ПОСМОТРЕТЬ ВИДЕО

Для удаления воды из колодца есть два варианта:

колодец соединяется трубой с пристенной дренажной системой,
Вода выкачивается насосом с поплавком.

Грамотно выполненный отвод воды от фундамента дома значительно увеличит сроки эксплуатации дома и оздоровит в нем микроклимат. Поэтому нельзя пренебрегать столь важным конструктивным элементом строительства и благоустройства.
