3 способа защиты труб от замерзания с помощью утепления: важная информация

0 374

В зимнее время становиться актуальной система обогрева коммуникаций. Если защита от промерзания труб отсутствует, то возникают неприятные явления в виде прекращения подачи воды или ледяных пробок. Какая защита от замерзания трубопроводов используется для этих целей? Что лучше использовать: кабельный обогрев или обойтись теплоизоляцией?

Тепловая изоляция стальных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

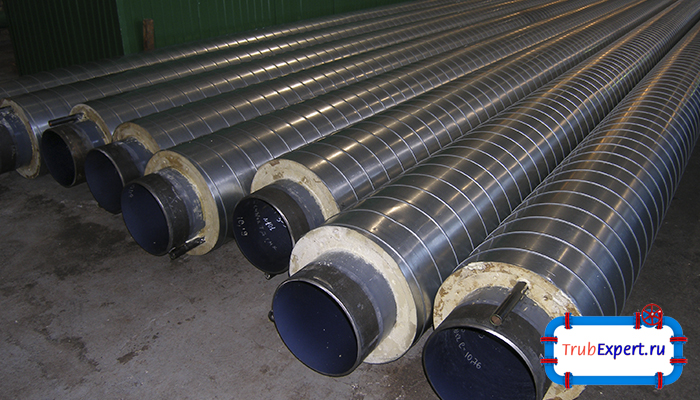

Тепловая изоляция стальных труб защищает от промерзания


Особенности защитных систем высокотемпературного кабельного обогрева трубопровода

В чем заключается особенность системы кабельного обогрева. Выделяют следующие преимущества:

  1. Устойчивость к атмосферным перепадам температуры. Система выдерживает колебания от +40 до -40.
  2. Кабельная система не подвержена воздействию атмосферных осадков.
  3. Устойчивость к механическим повреждениям.
  4. Двойной слой изоляции делает ее безопасной и позволяет использовать в местах, где применение других проводов недопустимо.

Установка защитной системы от промерзания технологических и промышленных труб, резервуаров: Скин, Freezstop 25,

На сегодня производят множество систем для обогрева. Все средства защиты от замерзания условно делят на локальные и утеплители. Рассмотрим установку некоторых из них.

  1. Локальный способ обогрева – кабель, монтирующийся непосредственно к трубопроводам.
  2. Базальтовые утеплители. Магистрали, утепленные этим материалом, дополнительно укрывают рубероидом.
  3. Стандартная стекловата – находит применение, когда используют металлопластиковые трубы. Сверху дополнительно укутывается рубероидом или стеклотканью.
  4. Пенопласт нашел свое применение как утеплитель. Защита от замерзания труб обеспечивается выпуском специальных, полуцилиндрических форм, одеваемых сверху.
  5. Универсальный утепляющий материал – вспененный синтетический каучук.
  6. Используется также незамерзающая жидкость для систем отопления, которой заполняют их вместо воды.Инструкция по установке нагревательного кабеля на трубу

 Прежде чем устанавливать обогревающий кабель, позаботьтесь о дополнительных средствах теплоизоляции, иначе все тепло, выделяемое кабелем, «вылетает в трубу».

  1. Кабель прокладывается по телу трубы, разматывается с катушки. Перед обмоткой проводом для лучшей теплоотдачи рекомендуется обмотать ее фольгой. Также возможно утепление трубы с помощью обмотки ее по спирали проводом. При этом варианте расход провода больше, но и лучшее качество обогрева.
  2. Через каждые 30см крепят клейкой стекловолоконной или специальной алюминиевой лентой. После, для лучшей фиксации, по всей длине закрепляют провод скотчем. Можно использовать для этих целей специальный пластиковый хомут, устойчивый к нагреву. Крепление металлическими фиксаторами запрещено! На горизонтально расположенной трубе рекомендуется устанавливать его немного сбоку – на 4 или 8часов. В таком положении он будет подвержен меньшим нагрузкам.
  3. Если кабель резистивный – устанавливается датчик контроля температуры. Он крепится на противоположной стороне от прохождения нагревательной жилы.
  4. Потом края греющего кабеля зачищаются и тем же скотчем прикрепляют к проводу с вилкой.

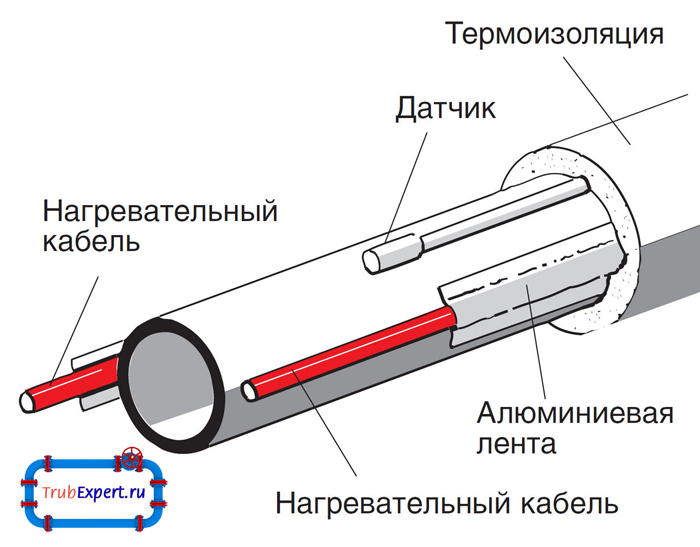

Утепление трубы кабелем
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Схема утепления трубы

Конструкция, для предотвращения замерзания, утепляется пенополистиролом, полиэтиленом или рубероидом. Не допускается переплетение резистивного кабеля!

  1. Если кабель устанавливается сверху вниз, то фиксация не требуется. Если же наоборот, то потребуется закрепление. Запрещено устанавливать кабель через запорные вентили.
  2. В точке ввода монтируют тройник или седелку. Вкручивается трубная врезка и вводится греющий провод.
  3. На теле водопровода делается предупреждающая надпись.
  4. При введении провода запрещается фиксировать питающий кабель с соединительной муфтой с помощью сальника и проходки из комплекта.

Инструкция по утеплению труб теплоизоляционными материалами: комплект с греющим электрическим кабелем

Кроме защиты системы кабелями необходима теплоизоляция трубопроводов тепловых сетей. Для этого используется:

  1. Стекловата – устойчивость к химическим воздействиям, высоким температурам. Также доступность цены. К недостаткам относится высокая гигроскопичность, что отрицательно сказывается на теплоизоляции.
  2. Полиуретан обладает низкой теплопроводностью и горючестью. Он доступен в цене, но разрушается под воздействием ультрафиолета.
  3. Вспененный полиэтилен – экологически безвредный материал.  Он устойчив к химическому воздействию, температурным колебаниям, обладает длительным сроком эксплуатации.
  4. Теплоизоляция из вспененного каучука имеет высокий уровень огнеупорности, сопротивляемости влаге. Из недостатков – достаточно высокая стоимость.

Особенности конструкций, которые не замерзают: используем пар, индукционный обогрев и другие ресурсы и способы

Для теплотрасс используются специальные предизолированные трубы. В чем их преимущество? Основной особенностью их, является то, что в составе имеются несколько слоев, обладающих определенными защитными характеристиками. Так для подземного монтажа используются стальные трубы с полиуретановой оболочкой. Между ними установлен слой теплоизоляции. Для надземных теплотрасс характерна наружная оболочка из оцинковки, защищающая магистраль от внешних воздействий.

ПОСМОТРЕТЬ ВИДЕО

Привычным теплоносителем в квартирах считается вода. Однако сейчас часто стала использоваться незамерзайка для отопления. Ее достоинства:

  1. Жидкость не надо сливать. Она обеспечит функционирование узлов, трубопровода даже в холода.
  2. Добавленная незамерзайка в систему отопления дома не пениться, не набухают уплотнители.

Залитая незамерзающая жидкость в систему отопления также имеет ряд недостатков. Среди них:

  1. При нарушении герметичности выделяются вредные вещества.
  2. Агрессивность по отношению к системе обогрева.
  3. Процент вязкости ее на 20% больше, в сравнении с водой. Идет более сильная нагрузка на гидравлический насос.

Залить незамерзайку в систему отопления допускается, разбавив ее водой для дистилляции. Обогрев трубопровода — это важная процедура для нормального функционирования коммуникаций.
