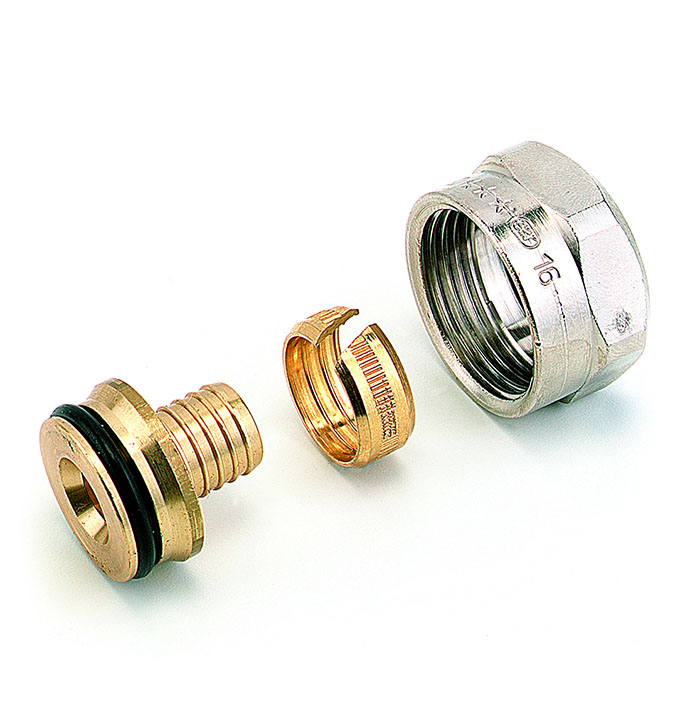

В процессе монтажа трубопровода обязательно возникает потребность в соединении двух отрезков трубы. Способ соединения зависит от материала, из которого изготовлена труба. Так, для соединения металлопластиковых труб применяются зажимные или компрессионные фитинги, полипропиленовая соединяется сварным методом, сшитый полиэтилен – при помощи натяжных гильз и так далее.
Стальные трубы стыкуются одним из трех способов: безрезьбовыми (сварным или с применением фланцев) и резьбовым. Несмотря на свою надежность, сварка для соединения труб может применяться далеко не во всех случаях. Расположение вблизи места соединения легковоспламеняющихся конструкций или взрывоопасных веществ, отсутствие необходимого оборудования или недостаточная квалификация монтажника и другие причины исключают применение сварного метода и вынуждают прибегнуть к другим способам соединения. Безрезьбовое соединение труб из оцинкованной стали в принципе невозможно выполнить сварным методом, так как под воздействием высоких температур разрушается защитный слой оцинковки.
Фланцевое безрезьбовое соединение стальных труб удобно для подсоединения запорной арматуры, насосов, задвижек и другого оборудования, однако обладает перечнем недостатков, ограничивающих сферу его применения:
- Сложность и трудоемкость монтажа.
- Высокая стоимость фланцев.
- В результате перепадов температуры или давления транспортируемой жидкости безрезьбовое соединение стальных труб данного типа постепенно утрачивает надежность.
Преимущества резьбовых соединений труб с фитингами
Таким образом, резьбовые соединения трубопроводов из стали во многих ситуациях являются не только оптимальным, но и единственным способом стыковки труб. Кроме того, соединения на резьбе обладают целым перечнем преимуществ по сравнению с другими способами:
- Монтаж довольно прост, выполняется при помощи минимального количества недорогих инструментов и не требует высокой квалификации монтажника.
- Соединение легко рассоединяется, что облегчает ремонт, модернизацию или изменение конфигурации водопровода.
- Применение герметиков исключает протечку.
- Установка разборных резьбовых фитингов позволяет в считанные минуты снять для проведения профилактического обслуживания такие приборы, как фильтр, насос или другие.
- Предоставляют возможность проводить соединение трубопроводов из различных материалов или разных диаметров.
Нарезка резьбы на стальных, пластиковых, металлических, полипропиленовых ПНД, медных, металлопластиковых, нержавеющих трубах
Чтобы произвести резьбовое соединение металлических труб необходимо предварительно нарезать резьбу. Для выполнения работ понадобится клупп (с плашками или лерками нужного размера), зажимные тиски и небольшое количество машинного масла. Резьбовая труба готовится следующим образом:
- Место под нарезку очищается от ржавчины и грязи.
- Труба зажимается в тиски, при этом ее конец выступает на длину в 1,5-2 раза превышающую длину резьбы.
- Наносится слой машинного масла.
- На окончание одевается и фиксируется плашка.
- Нарезается резьба. Для нарезки первых двух-трех витков придется приложить некоторые физические усилия. В процессе нарезки необходимо своевременно удалять металлическую стружку время от времени проворачивая клупп на половину оборота в обратном направлении.
Виды и особенности резьбовых соединений газовых, отопительных, водопроводных обсадных, бурильных, нефтяных труб: муфта и другие
На сегодняшний день применяется около десятка видов резьбы, однако наиболее часто используется метрическая и дюймовая резьба цилиндрической или конической конфигурации. Первый параметр означает единицы измерения шага (расстояния между витками) резьбы, второй – форму стержня. Коническая резьба используется в местах, где требуется особая надежность стыковки (в газовых трубопроводах или же если транспортируемая жидкость находится под большим давлением). Также отличается направление нарезки – вправо или влево, что хорошо видно на примере соединительного ниппеля для чугунных или алюминиевых радиаторов с разносторонней нарезкой. Проворачивая радиаторный ключ, вставленный в ниппель, производят одновременное и равномерное вкручивание ниппеля в обе секции радиатора.

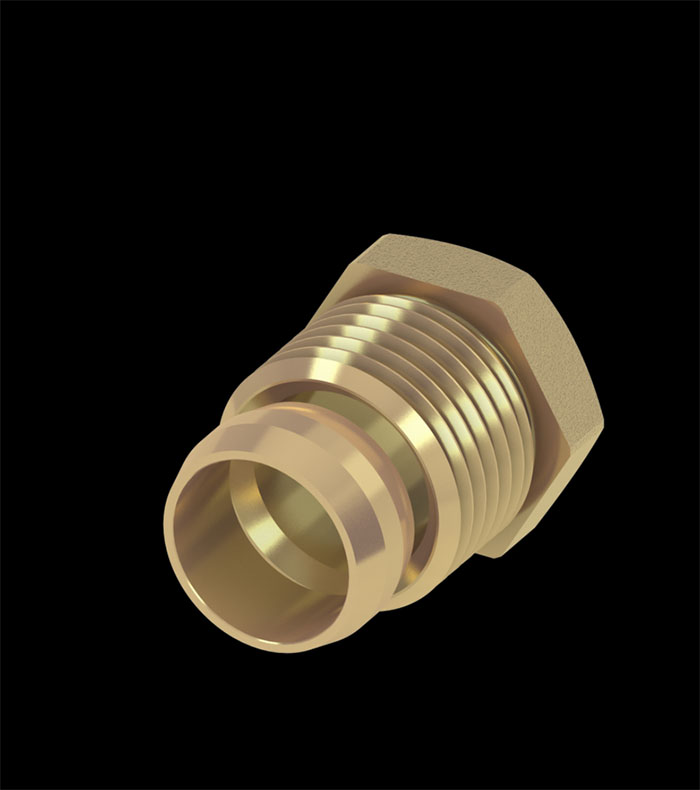

Для стыковки труб, подключения приборов и других целей применяют следующие виды фитингов:
- Соединительная прямая или редукционная муфта.
- Угол или отвод под 90° или 45° (реже используют углы под 15°, 30° или 67°).
- Тройник или крестовина.
- Разборное соединение («американка»). С помощью данного элемента подключается запорная арматура, фильтры, клапаны и другое оборудование, требующее периодической замены или обслуживания. Накидная гайка, соединяющая два резьбовых элемента, позволяет легко отсоединить любой прибор.
Для стыковки стальных труб применяются трубные резьбовые соединения, выполненные из стали или ковкого чугуна. Разборные трубные соединения выполняются при помощи сгона с короткой и длинной резьбой, двух муфт и контргайки. Резьбовые соединения труб используются практически на всех промышленных объектах. Для этого производят следующие действия:
- На сгоне соответствующего диаметра с обеих сторон нарезают резьбу, при этом длины одной из них должно быть достаточно для полного навинчивания муфты и сгона, а длина второй составляет менее половины длины муфты. Длина сгона подбирается на 2-3 мм меньше расстояния между соединяемыми трубами.
- На одну из труб до упора навинчивается муфта.
- На длинную резьбу сгона навинчивают сначала контргайку, а потом муфту.
- Сгон размещают между концами трубы.
- Сгон и трубы соединяют при помощи муфт и одну из них фиксируют контргайкой.
Разборка резьбовых трубных соединений производится в обратной последовательности: одна из муфт навинчивается на трубу, вторая – на сгон.
Резьбовые фитинги для пищевой промышленности по ГОСТу: весь сортамент
При использовании стальных трубопроводов для транспортировки жидкостей в пищевой промышленности предъявляются особые требования к арматуре, трубе и способам стыковки. Применяемые материалы должны соответствовать принятым гигиеническим нормам, не вступать в химическую реакцию с транспортируемым веществом и исключать протечку или проникновение воздуха. Молочная резьба полностью исключает проникновение бактерий внутрь трубопровода из окружающей среды. Резьбовое соединение арматуры должно легко поддаваться разборке для проведения периодической очистки и дезинфекции установленных приборов (пищевых насосов, клапанов, кранов и других). Все фитинги и труба, предназначенные для применения в пищевой промышленности, обозначатся термином «молочный».
Молочная арматура, фитинги и молочная труба изготавливается из нержавеющей стали марок AISI 316L и AISI 304. Такие виды стали не подвержены коррозии и не оказывают воздействия на химический состав транспортируемых пищевых жидкостей. В качестве уплотняющих материалов применяется пищевой бутадиен-нитрильный каучук (NBR), этилен-пропиленовый каучук (EPDM) или силикон.

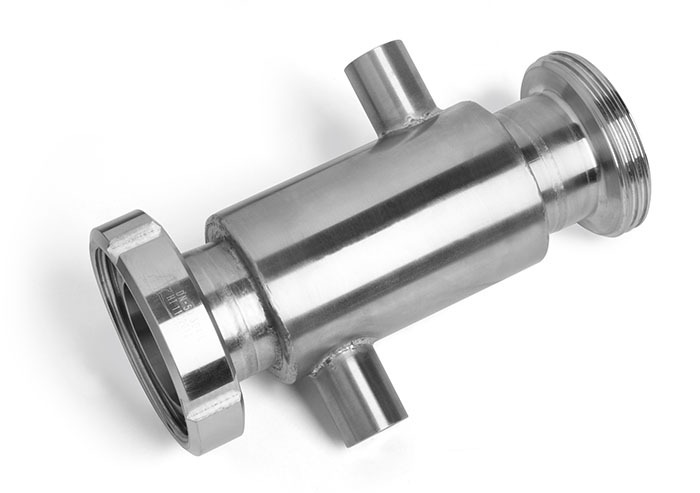

Молочная муфта для стыковки труб выпускается двух видов: под сварку и под вальцовку. Составными элементами муфты являются конический и резьбовой штуцеры (под вальцовку или сварку в зависимости от предназначения муфты), уплотнительный элемент и молочная гайка накидная. Трубные элементы выпускаются в метрическом и дюймовом стандарте в диапазоне диаметров от 10 до 150 мм.
При использовании пакли важно точно рассчитать ее количество. Чрезмерно большой слой может привести к появлению трещин в материале фитинга, а малое количество не обеспечит должной герметичности, что приводит к появлению протечек.
Способы герметизации (уплотнения) резьбовых соединений без перехода: что делать, если течет
На рынке представлено большое количество разновидностей герметиков, каждый из которых предназначен для определенных условий эксплуатации и имеет свои особенности:
- Льняная пакля относится к традиционным материалам для герметизации соединений. Применяется вместе с олифой или специальной паковочной пастой и подходит для паковки труб, температура которых в рабочем режиме не будет превышать 105°C.Пропитанная графитом асбестовая нить применяется для температур свыше 105°C.
- Фум-лента удобна в использовании и не утрачивает своих свойств при температуре до 200°C.
- Фторопластовая или полиамидная нить пропитанная силиконом идеально подойдет для паковки резьбы малого диаметра.
- Жидкость для паковки появилась на рынке относительно недавно, но уже успела завоевать популярность среди монтажников благодаря простоте и скорости выполнения работ. Основным недостатком данного средства является его высокая цена.
Резьбовые соединения труб считаются самыми надежными для магистралей. Надеемся это поможет вам!
