В городских зданиях установлены преимущественно пластиковые трубы. Повсеместное использование изделий из поливинилхлорида обусловлено отменными свойствами данного материала. Для формирования трубопроводов, которые транспортируют разные жидкости, газы под давлением подходит напорное оборудование.
Для облегчения монтажа раструбы изделий оборудуют недвижимыми кольцами, которые повышают надежность креплений. Разберем монтаж трубной продукции.
Монтаж труб с помощью раструбных соединений
- раструбное;
- фланцевое;
- монтаж с помощью муфты.
Рассмотрим первый вариант, элементарный и востребованный. Конец раструбной трубы имеет резиновое кольцо. Элемент позволяет создать герметичные стыки, упростить соединение составляющих. При порче уплотнителя разгерметизируется система, образуется течь. Важно делать вовремя ремонт либо замену составляющей.

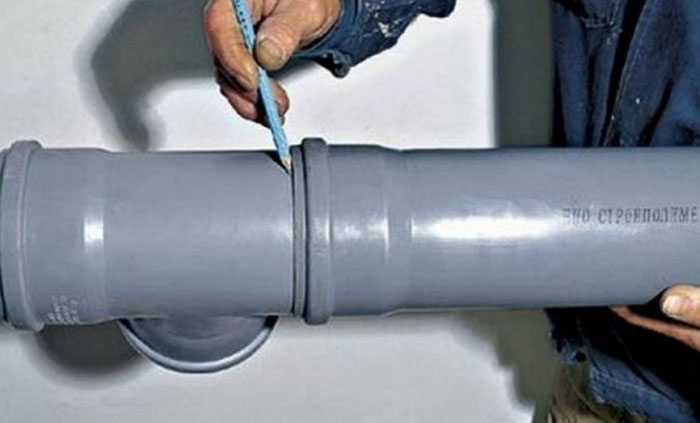

Монтаж начинается с очистки загрязнений с раструба одной элемента трубопровода и гладкого конца другого. Проверяется качество кольца: должна отсутствовать рельефность, не допускается смещение прогибов. Уплотнительные кольца изготавливают из каучуковой смеси. Далее с гладкого края изделия снимают фаску под углом 15°, делают отметину, которая обозначает глубину вхождения трубы в раструб. Всегда монтажная пометка меньше глубины раструба на сантиметр.
Каучуковые кольца для уплотнения и гладкие края изделий смазывают особым силиконовым составом. Следят за тем, чтобы после распределения смазки, не оседали посторонние частицы на поверхности.
Правила монтажа
Рекомендуется проверить надежность компоновки элементов. Для этого удостоверяются в правильной позиции кольца. Берут тоненькую металлическую пластину, умещают ее между гладким торцом изделия и раструбом так, чтобы она упиралась в кольцо. Ее передвигают по окружности. Если отмечается равномерная траектория, значит совмещение корректное.
Помните, что вручную компонуется трубопровод. Иногда лом заменяют домкратом.
Если отмечается минусовая температура, починка или монтаж выполняют с особой осторожностью.

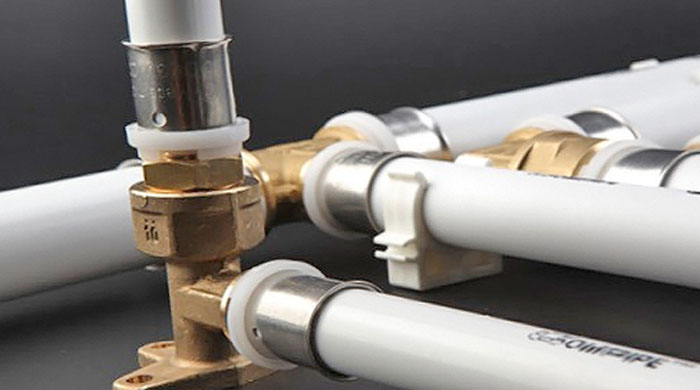

Прочие виды соединений ПВХ труб
Проанализируем фланцевое соединение трубопроводов. Трубную продукцию объединяют с помощью фитингов — особых соединительных элементов. Применяют фланцевые муфты (фланцы из чугуна, адаптеры) с резиновой прокладкой или соединительные муфты.
Фланец – это приспособление, предназначенное для формирования трубопровода. Изготавливаются детали в виде дисков. Они бывают пластиковыми, чугунными, алюминиевыми и металлическими. Виды фланцев: резьбовые, воротниковые, плоские и глухие. В зависимости от геометрической формы детали соединение бывают круглыми или квардратными. Существуют такие виды фланцевых соединений – резьбовые, свободные, литые и приварные.
Фланцевое соединение труб осуществляется так:
- Подготовка трубной продукции необходимой длины. При обрезке изделий срез находится относительно оси перпендикулярно. Зачистка торцов. Фаска не требуется.
- Установка на срез изделия прокладки и свободного фланца. Последний элемент не должен перекрывать торец трубы, отступ от него – 10 мм.
- Далее задвигают фиксирующий фланец на прокладку и объединяют элементы посредством болтов.
- Синхронное затягивание болтов. Использование динамометрического ключа для правильного расчета крутящего момента.
Болты затягивают одновременно. Необходимо последовательно закручивать на несколько витков головки болтов. Благодаря этому перекосы на стыке изделий исключены.
Фланцевые соединения являются долговечными и прочными. Но на его монтаж придется тратить много времени.
Крепление трубопроводов осуществляется и с помощью муфт. Данные элементы используют при ремонтных работах либо в качестве совмещения безнапорной и напорной трубной продукции.
Соединительная муфта для труб пвх устанавливается таким образом: под прямым углом обрезают торцы изделий. Муфта пвх приставляется к концам труб. На стыке должна находиться центральная часть элемента. Делают отметки. С наружной стороны смазывают торцы. Внутренность муфты также намазывают. Далее до предела надвигают ее на одну трубу. После располагают изделия встык и по продольной оси. Затем муфту надвигают на другую трубу в соответствии с пометками.
Крепежи для трубной продукции продаются и в готовом состоянии: клипсы и хомуты.

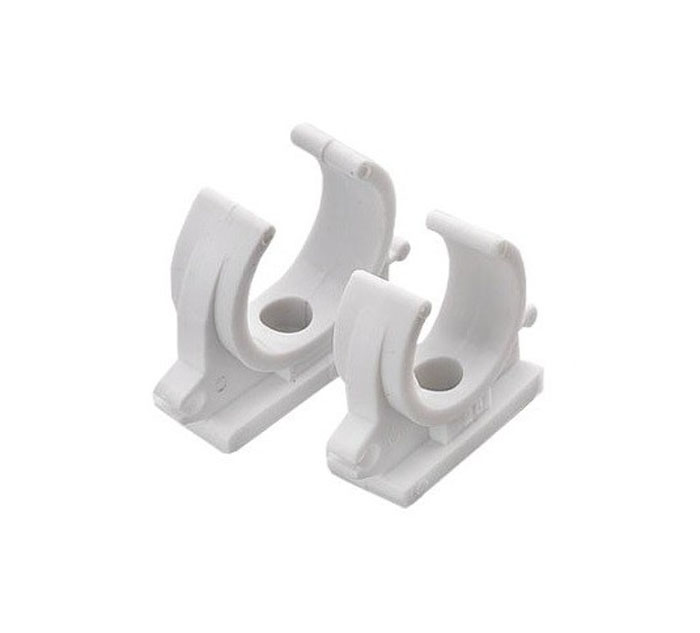

Неразборные элементы надевают на изделие до объединения стыков, после помещают в особые выемки на опорной поверхности. Скоба для крепления труб изготавливается из пластика, металла или стали. Это надежное соединение. Однако хомуты так называемые крепления для труб, используются нечасто. В основном для формирования соединений используют клипсы для труб пвх. Назначение элементов – компоновка труб небольшого диаметра. Клипсы для крепления пластиковых труб обладают неоспоримым преимуществом – простотой фиксации, надежностью. Клипсы монтируются на горизонтальные и вертикальные поверхности. Зафиксированное в клипсе изделие может перемещаться, что важно при тепловом расширении трубной продукции из пластика.
До прокладки водопровода монтируются разборные хомуты либо клипсы на опорной поверхности. Схема крепления облегчает монтаж и ремонт изделий ПВХ.
Как устроены напорные трубопроводы из ПВХ

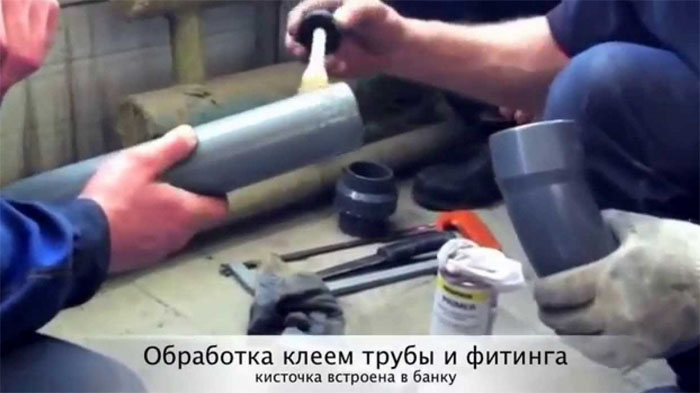

Так компонуется напорный трубопровод: края изделий выравниваются, фаски снимаются. Далее трубную продукцию обтирают и обезжиривают. Затем идет подготовка фитингов для клеевого соединения. До внутреннего выступа делают замер глубины фитинга. Края изделий помечают для контроля включения трубы в фитинг.
Важно! Резво наносят клей, чтобы он не успел высохнуть, иначе соединение не будет отличаться надежностью.
После нанесения клеящего состава время на остальные операции – 25 секунд. Удаляют остатки клея, проявившиеся с внутренней и наружной стороны соединения. Необходимо время на просушку клея естественным путем.
При температуре от +10°С и больше наименьший период просушивания – 5-10 минут. При температуре ниже 10 градусов – 15-20 минут. Если планируется испытание гидравлики, то клей должен просыхать сутки.
После нанесения клеевой смеси, не дожидаясь ее просыхания, стыкуют фитинг с трубой и ожидают некоторое время. После схватки элементов наносят клей на второй край фитинга, соединяют со вторым изделием, заблаговременно обработанным клеевым составом. Фиксируют соединение.
Следят за тем, чтобы до пометки надевался фитинг на изделие. Если монтаж правильный, то из-под детали выступает равномерный слой клея. Излишки удаляют. Далее ожидают, пока соединение просохнет, осуществляют пробный запуск воды.
Крепление трубы к стене – несложная затея. Для этого крепеж определяют в зонах соединения составляющих, в точках изворотов, на прямых участках водопроводов.
Крепление трубопроводов выбирают в зависимости от разновидности трубопроводной системы и монтажных правил. Крепеж для труб отвечает за надежность водопровода, исключает серьезные неполадки (протечки, прорывы).
