Жесткие белые ПВХ трубы: технические характеристики, 5 нюансов монтажа

0 1 429

Трубопроводы из поливинилхлорида применяются в строительной сфере для прокладки электропроводки. Основная задача – скрытие коммуникационных систем небольших диаметров в нише или стене. Жесткая ПВХ труба прослужит длительный срок в качестве защитной оболочки для электрической проводки, телевизионного кабеля или телефонной линии. Структурный химический состав изделия обуславливает высокую защиту от внешнего механического воздействия. При этом поливинилхлоридный трубопровод защищает человека от опасности, исходящей изнутри трубопровода в случае короткого замыкания или иных неполадок с электросетью. Для производства поливинилхлорида используют гранулы полимеров вторичного ПНД. Этот материал положительно сказывается на стоимости готового изделия.

Трубы ПВХ
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

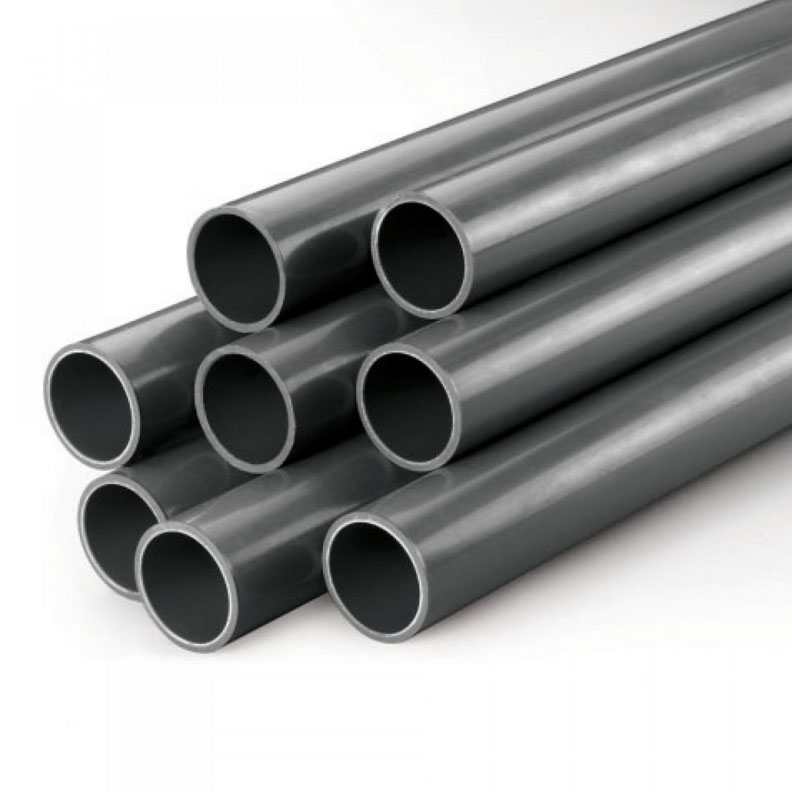

Жесткая ПВХ труба прослужит долго


В чем особенность жестких гладких ПВХ труб?

Рыночный ассортимент предлагает покупателю широкий выбор конструкционных решений в этой области.При необходимости пластиковая жесткая трубка изготавливается в соответствии с индивидуальными размерами и параметрами заказчика. Цветовая палитра изделий не отличается широким выбором, поэтому белая ПВХ труба – самый распространенный цветовой вариант.

Стоит отметить, что в классическом стиле поливинилхлоридные изделия окрашиваются в темно-серый цвет.

Труба ПВХ 16 мми труба ПВХ 12 мм – наиболее востребованные типы трубопроводов.

  1. «НЕСТ» – трубопровод с нестандартными параметрами.
  2. «С» –сбалансированная.
  3. «СЛ» – сбалансированная-легкая.
  4. «Т» – тяжелая.

Эксплуатация гофрированных и других вариантов: все согласно сертификату

Технические характеристики жесткой ПВХ трубы наделены рядом индивидуальных особенностей. Основополагающие параметры выражаются в следующем:

  • Длительный срок эксплуатации.
  • Повышенное сопротивление естественным коррозийным воздействиям внешней среды и агрессий со стороны химических веществ.
  • Стойкость к колебаниям температуры.
  • Низкая стоимость.

Основное направление использования трубопроводов – строительные отрасли. Их применяют в следующих случаях:

  • При прокладке туннелей технического назначения.
    Туннель
    • Facebook
    • Twitter
    • Google+
    • LiveJournal
    • VKontakte
    • Blogger

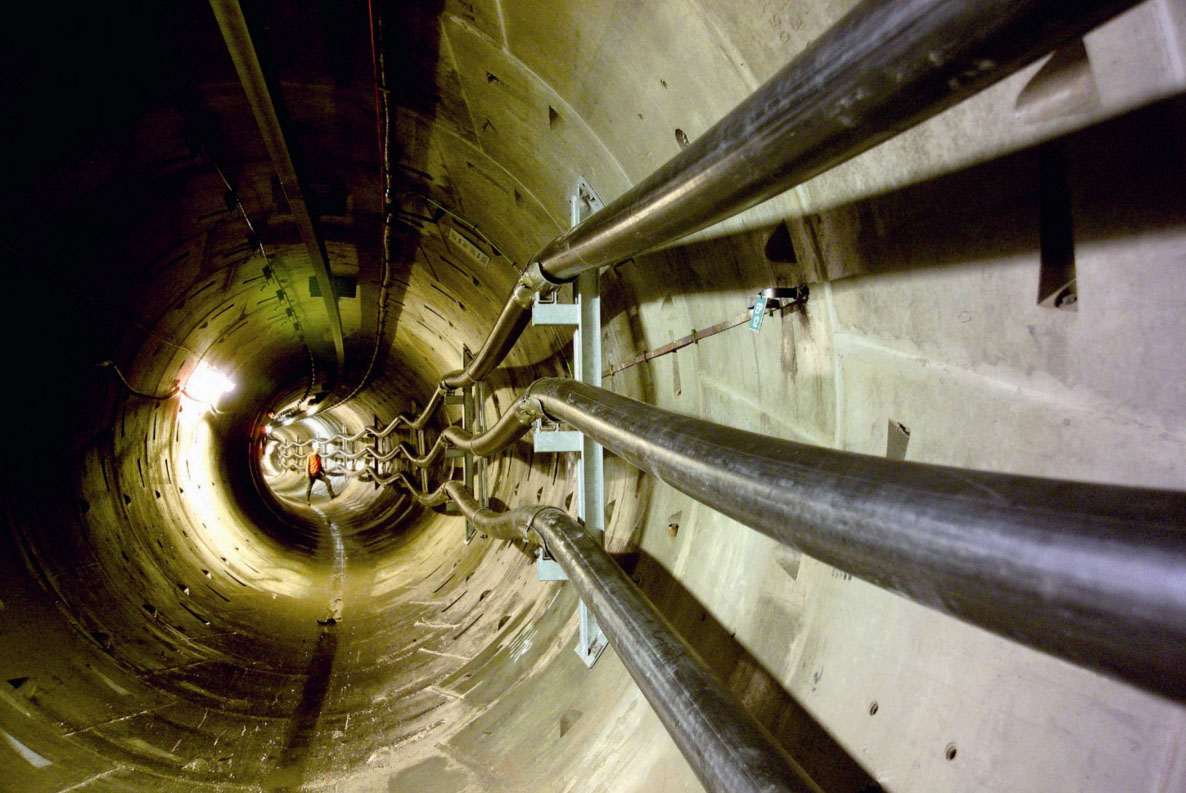

    Пример прокладки труб пвх в туннели
  • В монтаже коммуникационных колодцев для электропроводов и кабелей связи (используется труба гофрированная ПВХ 20 мм или труба ПВХ 25 мм).
  • Для создания защитной оболочки любого типа проводной коммуникации(труба ПВХ 20 мм или труба ПВХ 32 мм).
  • При прокладке безнапорных канализационных стоков (используется труба ПВХ 40 ммили жесткая гладкая труба ПВХ 50 мм).
  • Для систем отведения других типов жидкостей.

Нюансы монтажа серой гладкой жесткой трубы из ПВХ

При прокладке такого типа трубопроводов необходимо учесть следующие особенности:

  1. Несмотря на хорошую устойчивость к температурным колебаниям, максимально допустимая минусовая температура для эксплуатации жестких и гофрированных поливинилхлоридных изделий -300С.
  2. На этапе соединения отдельных частей трубопровода необходимо выполнить ряд мероприятий по уплотнению стыковочных мест. При укладке жестких поливинилхлоридных трубопроводов необходимо предотвратить любой риск возникновения конденсата или влаги.
  3. Если скопления конденсата не удается исключить, то монтаж трубопровода осуществляется под наклоном, а жидкость стекает в специальные резервуары.
  4. В области фундамента прокладка трубопровода производится в горизонтальном виде. Жесткие трубопроводы можно проложить по короткой трассе, если при бетонировании исключаются риск механического повреждения.
  5. После прокладки на глубину свыше 2 м. производится бетонирование сплошным слоем для придания коммуникации дополнительной защиты.

ПОСМОТРЕТЬ ВИДЕО

Жесткие гладкие ПВХ трубы для электропроводки

Такой тип трубопровода служит для создания защитной оболочки электрических проводов и кабелей. Монтаж системы из гладких поливинилхлоридных изделий обеспечит длительный срок эксплуатации электротехнических коммуникаций, а также обеспечит надежную защиту от наружного механического воздействия. Прокладка такой защиты регламентируется правилами СНиПа и ПЭУсо ссылками на инструкции по пожарной безопасности и охране труда. Гладкая жесткая пвх труба способна стать основой прокладки коммуникаций.

Технические параметры атмосферостойкой трубы: цена отвечает за качество

Трубы ПВХ для электропроводки предназначаются для монтажа в открытых, полускрытых и закрытых системах. Основное направление: обеспечение защиты телефонных, электрических, телевизионных, оптических и прочих элементов электротехнических коммуникаций, в которых напряжение переменного или постоянного тока варьируется и не превышает максимально допустимой отметки в 1500 В.

Выделяют ряд правил и рекомендаций, по которым прокладывается труба ПВХ 20 мм для электропроводки:

  1. Монтаж защитной оболочки производится непосредственно на основаниях электроустановок, расположенных внутри или снаружи помещения.
  2. Допускается прокладывание электротехнических сетей связи и электричества внутри гладких трубопроводов в изолированном виде.
  3. ГОСТ 15150-69: исполнение технического изделия рекомендуется в зоне умеренного и холодного климата (УХЛ) и по категории размещения «2» – под навесом или в помещении.
  4. Изготовление материала регламентируется по ГОСТу 8594-80 (МЭК 670-89).
  5. Технические эксплуатационные условия предусмотрены ТУ 3464-005-18669258-2004.
  6. Допустимые пределы температуры при укладке – от -50С до +600С.
  7. Степень защиты – IP 65.
  8. Температура в рабочем состоянии варьируется -250С – 600С.
  9. Характеристика ударной прочности для легких трубопроводов составляет 10 Н/м, для тяжелых – 20 Н/м.
  10. Относительная удлиненность при разрыве –30% и выше.
  11. Диэлектрическая прочность составляет 2000 В (Гц) при условии работы на полной мощности в течение 15 минут.
  12. Изоляционное сопротивление не менее 100 мОм.
  13. Жароустойчивость и сопротивление горению при температуре до 6500С.

Характерные особенности электротехнических гладких поливинилхлоридных изделий очевидны:

  • Повышенная жароустойчивость.
  • Стойкость к воздействию влаги.
  • Технические параметры обеспечивают длительный срок эксплуатации и повышенную устойчивость к износу.

Основные типы и диаметры: 20, 25, 50, 32, 16, 40

Выделяют два типа поливинилхлоридных трубопроводов:

  • «Н» – нормальные. Используются в скрытом и открытом типе монтажа.
  • «У» – усиленные. В основном используются для полускрытой прокладки.

В электротехнической сфере чаще всего используется гладкая жесткая ПВХ труба d20 и гладкая жесткая ПВХ труба d25. Пластиковая жесткая пвх труба прекрасно подходит для электропроводки.

Отличительные черты поливинилхлоридных труб для электропроводки: самозатухающий dkc

Основные преимущества заключатся в следующем:

  • Высокое качество материала и правильный монтаж обеспечат срок эксплуатации изделий на 50 лет.
  • Самозатухание изделия при возникновении риска возгорания.
  • Быстрота и легкость монтажа.

Установка труб в стене
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема установки поливинилхлоридных труб для электропроводки в стене

  • Жесткие гладкие электротехнические трубопроводы обеспечивают дополнительную изоляцию.

Жесткая пвх труба — это ваш выбор!
