Какой лучше материал выбрать для теплоизоляции труб: вся информация о утеплителях

0 1 667

При охлаждении трубопровода до отрицательных температур происходит замерзание воды, перекрытие тока жидкости с последующим разрастанием ледяной пробки. Расширяющийся лед оказывает избыточное давление на стенки трубопровода. Он лопается.

Трубопровод, который находится вне помещения или же в неотаплеваемом здании, нуждается в утеплении
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Трубопровод, который находится вне помещения или же в неотаплеваемом здании, нуждается в утеплении


Как обезопасить трубопровод

Существует несколько способов избежать перемерзания труб. Наиболее доступные и распространенные – монтаж трубопровода ниже точки промерзания грунта (глубина зависит от особенностей климатической зоны) и эффективный утеплительдля труб.

Уже установленные магистрали не всегда удается «переделать». В таком случае их утепляют материалами с низкой теплопроводностью.


Какие материалы выбрать для утепления

Важное качество утеплителя – удобство монтажа.

Зависит от типа трубопровода (канализация, водопроводная магистраль, теплотрасса) и места пролегания линии:

  1. Воздушные. Требуются атмосферостойкие материалы.
  2. Подпольные. Используются влагостойкие теплоизоляторы, непривлекательные для грызунов.
  3. Подземные.Необходим теплоизоляционный материал, способный выдерживать давление грунта.

Расчет объема и стоимости необходимых утеплительных материалов можно воспользоваться таблицей теплопроводности, демонстрирующей наиболее распространенные теплоизоляционные материалы:

Плотность и коэффициенты теплопроводности утеплителей.

Утеплитель Теплопроводность,

Вт/ (м*К)
Плотность,

(кг/м3)
Сухой крупный песок 0,35 1600
Керамзит 0,18-0,1 800-200
Деревянные (сухие) опилки 0,070-0,093 230
Минеральная вата 0,07-0,048 200-50
Стеклянная вата (стекловата) 0,035-0,070 200
Пенопласт ПВХ 0,052 125
Пенополистирол 0,05-0,031 150-33
Войлок шерстяной 0,047 300
Пенополиуретан 0,041-0,023 80-32

Волокнистые утеплители трубопроводов

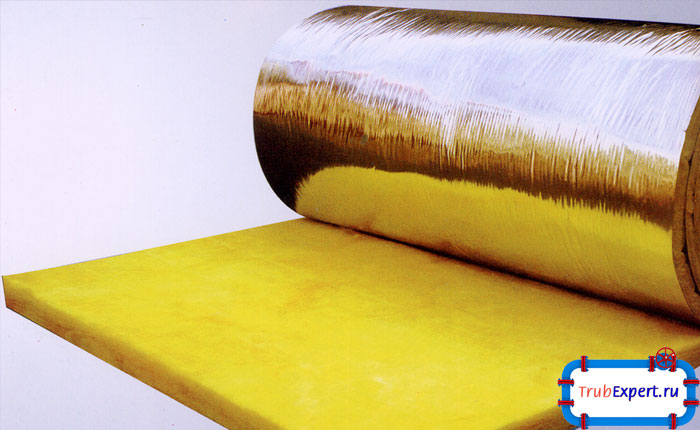

Стекловата

Представляет собой вату из стеклянных волокон. Недорогая популярная теплоизоляция для труб.

Стекловолоконный утеплитель производится из отходов стекольной промышленности. Данный материал обладает высокой упругостью, стойкостью и деформируется
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Стекловолоконный утеплитель производится из отходов стекольной промышленности. Данный материал обладает высокой упругостью, стойкостью и деформируется

Основные преимущества: долговечность, высокие теплоизолирующие характеристики, непривлекательность для бактерий и грызунов.

К недостаткам можно отнести:

  • Необходимость использования спецодежды и перчаток при монтаже стекловаты.
  • Нуждается во внешней защите (механической и гидроизоляции).
  • Со временем дает усадку.

Вату оборачивают вокруг трубы, закрепляют синтетическим шпагатом. Слой утеплителя влагозащитным материалом (полиэтиленом, рубероидом), который фиксируют вязальной проволокой.

Минеральная (каменная) вата

Минеральная вата — продукт переработки базальтовых горных пород, волокнистый материал с низкой теплопроводностью. Более эффективная теплоизоляция трубопроводов: удобнее в монтаже, чем стекловата (нет необходимости в спецодежде и защите рук). Практически не дает усадок, влагостойка, не горит.

Недостатки:

  • Нуждается в дополнительной поверхностной защите и изоляции.
  • Высокая стоимость.

Минеральная вата сверху обматывается гидроизолирующим слоем и фиксируется.

Полимерные утеплители

Полимерные утеплители имеют свои преимущества: они долговечны, просты в монтаже, обладают низкой теплопроводностью.

Пенопласт и пенополистирол

Производятсяиз гранул полистирола. Пенополистирол (пеноплэкс) крепче и плотнее пенопласта.

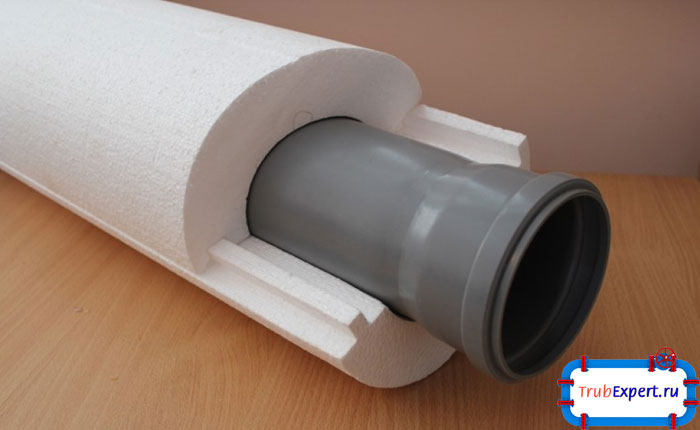

Отличительная особенность теплоизоляции "скорлупа" - это возможность демонтировать конструкцию при ремонтных работах и использовать снова
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Отличительная особенность теплоизоляции «скорлупа» — это возможность демонтировать конструкцию при ремонтных работах и использовать снова

К недостаткам можно отнести:

  • Невысокая механическая прочность.
  • Ломкость. Пенопласт и пенопропилен не гнутся настолько, чтобы их можно было обернуть вокруг трубы. Поэтому для теплоизоляция труб производится специально изготавливаемыми профилированными элементами – скорлупками.

Укладка скорлуп проста:

  1. Под трубу подкладывают одну из половин изолятора.
  2. Сверху накрывают второй половиной.
  3. Закрепляется теплоизоляция специальным скотчем.
  4. Для защиты сложных элементов («поворотов», «тройников» и проч.) выпускаются специальные накладки, повторяющие очертания узла.

Утеплительные скорлупы для трубопроводов могут выпускаться с защитными покрытием или без него.

Утепление пенополиуретаном

Пенополиуретан – пластик, наполненный газом. Может быть твердым и мягким (утеплители, амортизирующая упаковка, поролон). Утепление пенополиуретаномнаиболее удобно: используют специальные панели (скорлупы), а также вспенивающийся пеноплиуретан – монтажная пена.

Утеплитель из пенополиуретана

Пенополиуретановый утеплитель выпускается в виде панелей всех распространенных диаметров труб и трубопроводной арматуры.

Монтаж прост: скорлупа накладывается на трубу и фиксируется влагостойким скотчем.

Пена монтажная

Пена напыляется на поверхность трубы. По окончании процесса полимеризации пенополиуретан прочно сцепляется с поверхностью трубы и элементов магистрали.

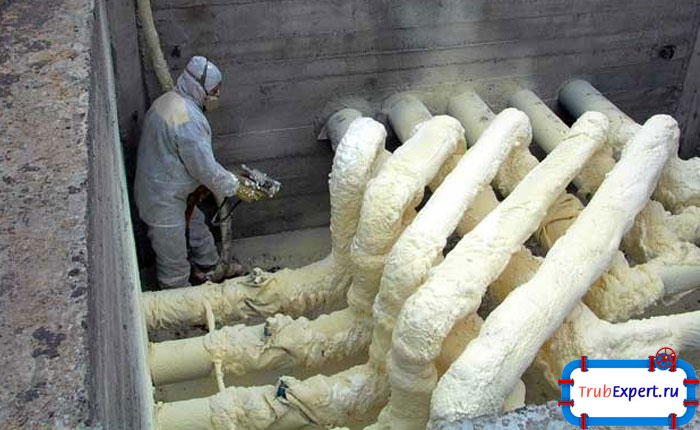

Пенополиуретан наносится на трубы специальными распылителями. При проведении процедуры необходимо пользоваться специальными средствами защиты
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Пенополиуретан наносится на трубы специальными распылителями. При проведении процедуры необходимо пользоваться специальными средствами защиты

Монтажная пена имеет значительный недостаток – ее невозможно демонтировать.

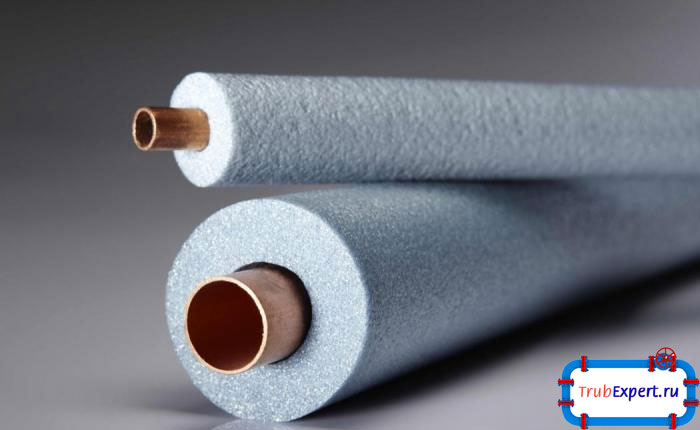

Утеплитель для труб Энергофлекс

Утеплитель для труб из вспененного полиэтилена — трубки различного диаметра и толщины, изготовленные из вспененного полиэтилена. Удобны и просты в монтаже. Наиболее распространен утеплитель для труб Энергофлекс.

Экспериментальные утеплители: теплоизоляционная краска

Краска-утеплитель – модная современная тенденция. Представляет собой суспензию кремообразной консистенции. В состав теплоизоляционной краски входят акриловые смолы (в качестве связующего), целевые добавки и керамический микропористый наполнитель.

Недостатки:

  1. Стоимость. Теплоизоляционная краска дорогая.
  2. Теплопроводность. Материал действительно обладает теплозащитными характеристиками. Но получение показателей, обозначенных некоторыми производителями, невозможно по элементарным законам физики. Например, изготовители утверждают, что миллиметровый слой краски по теплопроводности соответствует стене в 1-1.5 кирпича.

Однако краска может использоваться для утепления магистральных элементов, имеющих сложный рельеф как дополнение к основному утеплительному слою.

Особенности утепления труб

Вату нарезают лентами подходящей ширины так, чтобы она обхватывала трубу с нахлестом. Затем необходимо слой утеплителя зафиксировать. Для этого используется полипропиленовый или капроновый шпагат.

Веревка наматывается с шагом не менее 100-150 мм.

Не стоит слишком сильно натягивать шпагат, чтобы, уплотнив стеклянную или каменную вату, не снизить ее теплоизолирующие характеристики.

Сверху вата накрывается слоем водонепроницаемого рулонного материала (пергамин, полиэтилен, рубероид). Закрепляют его пластиковыми хомутами или вязальной проволокой.

Полимерные утеплители

ПОСМОТРЕТЬ ВИДЕО

Использование «скорлупок» существенно упрощает процесс утепления. Стоит лишь обратить внимание на точное соответствие материала к диаметру утепляемых труб.
