Строительство собственного дома – дорогостоящий процесс. Ощутимые суммы уходят, в том числе, на отопление, так как на покупку насоса, котла и монтаж труб нужно много денег. К тому же, система отопления частного дома, сконструированная своими руками, требует соответствующих знаний и некоторого опыта. Поэтому, если дом строится самостоятельно, без помощи профессиональных работников, собственники выбирают несложные и недорогие варианты.
Популярная и бюджетная система отопления для частных домов – система отопления «ленинградка». Она экономична, легка в установке и эксплуатации. Схема системы отопления «ленинградка» придумана еще в советские времена, но актуальна и сейчас. Отопительная система «ленинградка» не включает в себя никаких сложных элементов, нужны только котел, расширительный бак, трубы и радиаторы отопления. Сборка такой конструкции не вызывает затруднений.
- Чем дальше батарея расположена от котла, тем больше секций у радиатора, т.к. нужно обеспечить одинаковое нагревание во всей цепи.
- Замена многосекционных радиаторов отопления — трудоемкая операция
Что представляет собой отопительная система «Ленинградка»
Ленинградка – это однотрубная система отопления, нагреватели в ней подключены последовательно. Теплоносителем выступает вода, иногда антифриз. Разводка магистралей вертикальная либо горизонтальная. Подающие трубы соединяются с помощью нижней или верхней разводки.
Главное: определиться со схемами прежде, чем начать проектирование теплоснабжения, чтобы учесть метод разводки труб и сразу лаконично вписать его в план.
Отопительный контур состоит из котла, расширительного бачка, радиаторов, оснащенных кранами Маевского, подающих труб и труб обратки. Теплоноситель движется от котла, проходя через все радиаторы, а затем уже остывший течет назад в нагревательный элемент. Таким образом, циркуляция воды в системе замыкается в круг. Система отопления Ленинградка отлично подходит для частного дома.
Принцип работы закрытой системы отопления в частном доме: схема
В «ленинградке» батареи подключаются последовательно. Вода, нагреваясь в котле, двигается через каждый радиатор, из одного в другой. Принцип работы заключается в естественном движении воды за счет расширения теплоносителя под воздействием тепла и увеличения его объема. Расширительный бачок, установленный в наивысшей точке трубопровода, принимает излишки разогретого теплоносителя на себя, а также удаляет из труб воздух и стабилизирует давление. После прохождения через все радиаторы плотность воды увеличивается, и она своим напором выталкивает нагретую воду из котла. Так выглядит отопление «ленинградкой»: за счет естественной разницы в давлении поддерживается круговорот теплоносителя.
Вода может передвигаться по трубам, как повинуясь природной гравитации, так и с помощью насоса. Если на радиаторы установить клапаны с термическими датчиками, это поможет регулировать температуру в помещениях, понижая или повышая ее по мере необходимости. Используя байпасы (отрезки трубы, разделяющие поток теплоносителя и отправляющие часть его в обратку, снижая тем самым температуру в батарее отопления), можно регулировать температуру в конкретной комнате, не влияя на обогрев соседних помещений. Кроме того, байпас позволяет отключить и заменить батарею, не отключая систему отопления целиком.
Поэтапная установка и особенности устройства однотрубной системы отопления с естественной циркуляцией: монтаж
Можно выделить следующие шаги установки:
- «Ленинградка» с естественной циркуляцией – это «ленинградка» из полипропилена. Если в схеме отсутствует насос, то воде тяжело двигаться по трубопроводу. Чтобы облегчить его течение и обеспечить равномерный нагрев всех радиаторов, диаметр трубы для отопления такой системы «ленинградка» выбирают шире, чем в аналогичной ситуации при наличии насоса. А металлические трубы заменяют на полипропиленовые, чтобы дополнительно снизить сопротивление поверхности.
- При монтаже «ленинградки» сразу за котлом к подающему трубопроводу приваривается вертикальное ответвление, к верхней части которого крепится расширительный бачок.

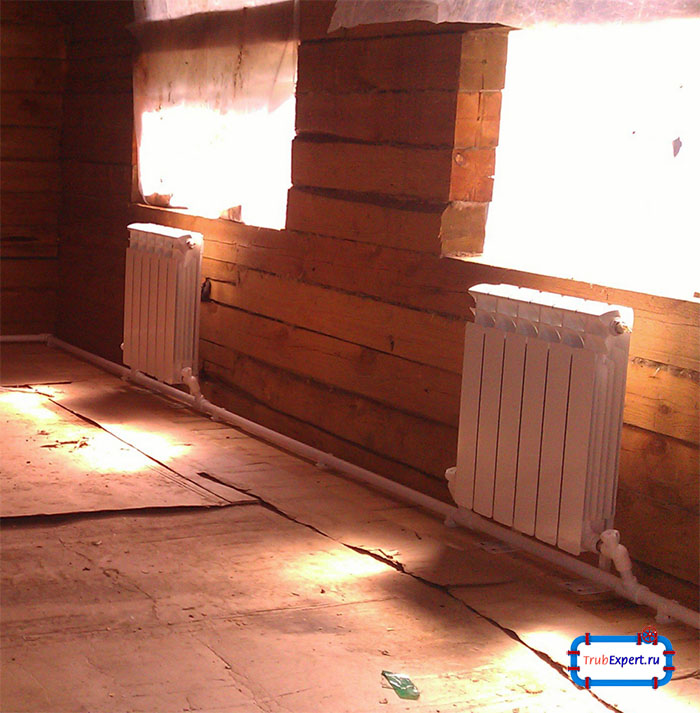

- Последовательно навешивают батареи, используя ключ. Если батарея куплена в разобранном виде, то дополнительно используют специальный инструмент для сборки. Контур опоясывает дом, замыкаясь в кольцо. Радиаторы могут врезаться в него двумя путями: через нижнее либо диагональное подключение. В случае нижнего варианта они присоединяются к подающему трубопроводу посредством нижних патрубков. Если подключение идет по диагонали, горячая вода поступает в радиатор по верхнему патрубку, а выходит по нижнему. При горизонтальной разводке подающей магистрали, система монтируется в плоскость пола. В таком случае не стоит забывать про теплоизоляцию.
- На каждый радиатор устанавливается вентиль для регуляции мощности отопления, который называется кран Маевского. С помощью него также удаляют воздух из труб перед началом холодного времени года. Батареи контура должны быть установлены на одинаковой высоте от пола.
Подающий трубопровод устанавливают с наклоном, чтобы создать необходимый угол по направлению движения воды от котла. Это помогает перемещению теплоносителя и выгоняет пузырьки воздуха наверх к расширительному бачку.
Особенности вертикальной установки с насосом: учитываем диаметр труб, расчет для двухэтажного дома
Преимущество данной схемы: радиаторы нагреваются за меньшее время, даже если трубы в подающей и обратной магистралях маленького диаметра. Вертикальная установка требует установки циркулярного насоса, т.к. вода в системе поднимается на большую высоту. Если вертикальная разводка применяется в системе без насоса, длина контура не может превышать 30 метров. В противном случае, транспортировка воды по трубам прекратится.
Отопление из полипропилена своими руками — выбор экономных хозяев, которые не готовы тратить много времени и сил на установку и последующий ремонт нагревательных приборов коттеджа. Если все расчеты и этапы установки выполнены верно, то она прослужит без поломок много лет, как служила еще в советские времена. Система отопления Ленинградка зарекомендовала себя с лучшей стороны и пользуется популярностью среди населения.
