В современных зданиях и жилых домах почти невозможно встретить печи старого образца, применяемые для обогрева и приготовления пищи. Уже давно их заменили на закрытые отопительные схемы, предполагающие применение газового оборудования. Даже при условии правильного монтажа возможны неполадки отопительной системы. Почему это происходит?
Нормальное давление в системе отопления – необходимое условие теплого дома, влияющее на качество обогрева: если этот параметр выходит за рамки нормы – происходит аварийная ситуация с выходом из строя дорогостоящего оборудования.
При увеличении показателя выше критических уровней разрушаются элементы, приводящие к полной остановке работы системы. А перепад давления со снижением доводит жидкость до кипения. Срочно принимают меры, если падает давление в системе отопления до предельного значения в 0,02 Мпа.
Рабочее давление: особенности
Рабочее давление схемы отопления представлено не в абсолютном, а в избыточном значении. Этим параметром регулируются работы теплосетей и бытовых котлов, его же фиксирует манометр для измерения давления воды.
Из чего складывается показатель
Рабочее давление характеризуется двумя параметрами:
- Динамическое, которое создается циркуляционными насосами.
- Статическое давление обуславливает высота столба воды внутри трубопровода (показатель, равный 1 атмосфере, создается 10 метрами). То есть, статическое давление это параметр, указывающий на усилие, с которым жидкость воздействует на радиаторы и трубы.
Рабочее давление (оптимальное) характеризуется показателем, обеспечивающим правильную работу компонентов отопительной системы при включении всех элементов схемы.
Сильное давление в системе способны выдержать только конкретные типы батарей. Лучше всего с этим справляются биметаллические изделия, тогда как радиаторы из одного металла слабо переносят гидравлические удары, проявляющие себя перепадами в теплосети.
Как контролировать давление

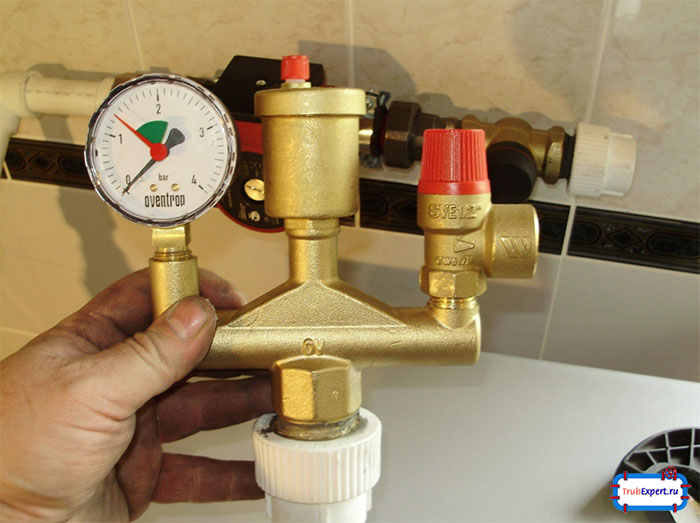

Номинальное давление регулируют с помощью показателей, зафиксированных на приборах для измерения. С этой целью врезают манометры. Если результаты отклоняются от норматива, срочно устраняют неполадки, иначе это приведет к снижению эффективности оборудования.
Манометры монтируют на трубопроводе в следующих точках:
- наивысшей и самой низкой;
- после котла, грязевиков, фильтров и до него;
- на входе теплосетей в дом;
- при выходе из котельной.
Оптимальное давление внутри отопительной системы равно от 1,5 до 2 атмосфер. Показатель рассчитывают при проектировании дома, учитывая нюансы оборудования. Кроме того, параметр зависит от количества этажей. Давление в системе отопления многоэтажного дома достигает 12-16 атм.
Для оптимизации показателей используют предохранительные капаны и воздухоотводчики, которые не позволяют появляться воздушным пробкам.
Иногда чтобы минимизировать неравномерное распределение теплоносителя по трубам, применяют балансировочный кран в системе отопления. Целесообразно использовать его внутри многоэтажных сооружений.

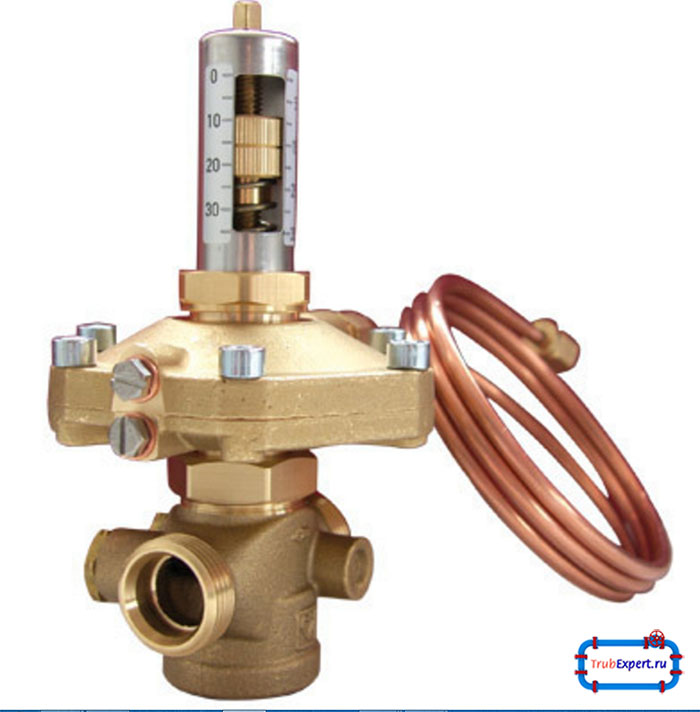

Регуляторы давления воды в квартире работают как ограничители напора. Благодаря устройству снижается вероятность аварийных ситуаций после гидроударов и лучше сохраняются краны, трубы и смесители.
Влияние температуры теплоносителя
Давление и температура – показатели, от уровня которых зависит тепло внутри помещения.
Теплоноситель закачивают после сборки агрегатов для отопления. Затем создают напор со значением 1,5 атмосфер. При нагревании жидкости внутри труб давление постоянно увеличивается. Коррекция показателя внутри тепловой сети производится с помощью изменения температуры жидкости.
Нормы температуры теплоносителя в системе отопления регламентированы СНиП 41-01-2003 и различаются в конкретной точке системы. Для однотрубной схемы она не должна быть больше 105 градусов, а для двухтрубной максимум +95 градусов.
Чтобы не допускать слишком сильного напора используют расширительные баки. Как только показатель в системе становится больше 2 атмосфер, агрегат срабатывает. Излишки горячего теплоносителя отбираются посредством расширительного бака, при этом напор нормализуется и удерживается на оптимальном уровне.
Когда емкости бака недостаточно, чтобы собрать излишки воды, напор в теплосистеме может достичь 3 атмосфер, что считается критическим показателем. Выйти из положения помогает предохранительный клапан в системе отопления. Элемент освобождает теплосеть от лишней жидкости следующим образом: пружина приподнимает щиток, после чего из магистрали удаляется избыток воды. Процесс длится до стабилизации уровня параметра. Таким образом предохранительный клапан для котла сохраняет оборудование.
Испытание системы давлением
Перед сезоном отопления систему тестируют, чтобы узнать, выдержит ли она возможные гидравлические удары. Для этого проводят опрессовачные работы и создают избыточное давление, после чего выявляют слабые участки трубопровода и принимают меры.
Функциональность схемы проверяют 2 способами:
- С помощью одновременной проверки системы.
- Проверка конкретных участков.
Первый вариант выгоден только с точки зрения снижения временных затрат, зато второй, несмотря на длительность, разбирается с целостностью системы частично, по конкретным участкам. При этом исправить найденный дефект внутри перекрытого участка легче, чем искать по комплектующим.
Выделяют установленную схему тестирования:
- сначала из части схемы или всего трубопровода спускают воздух;
- затем подают внутрь труб давление, которое превышает рабочее в полтора раза.
- проверка на герметичность: сначала в трубы пускают охлажденную жидкость, затем после подключения нагревательного приборе заполняют горячим теплоносителем.
Если протечки нет и трубы не прорвало – причин для беспокойства нет.
Пониженное давление
Утечка жидкости из труб приводит к минимизации давления. Часто данная неполадка встречается на стыках элементов, иногда при использовании бракованных или изношенных труб случается прорыв.
Имеет место протечка, если падает давление в котле, измеряемое при неработающих насосах. Если оно нормальное, значит проблема не внутри труб, а в насосе. Для обнаружения проблемного места по очереди выключают участки схемы, наблюдая за изменением показателей. Когда дефективный участок найден, его отсекают, ремонтируют, уплотняют соединения или заменяют поврежденные комплектующие.
Дополнительные причины сниженного показателя:
- поврежденный во время гидроудара битермический теплообменник;
- дефективные камеры расширительного бака;
- наличие накипи внутри теплообменника;
- падает давление при использовании теплообменника с трещинами (причиной считается заводской брак, физический износ агрегата).
К конкретной проблеме разработаны специфические подходы: бачки заглушают, теплообменник меняют, а жесткую воду смягчают добавками.
Повышенное давление
Сначала проверяют котел и регулятор отопления, из-за сбоя которых иногда останавливается движение теплоносителя.
Показатель повышается, если неправильно подпитывать теплосеть; если перекрыт краник по ходу движения циркулирующей жидкости; если засорены грязевики или фильтры или замечены неисправности котла.
После запуска теплосистемы в эксплуатацию через автоматические краны на радиаторах или отводчики выходит воздух, поэтому скорая оптимизация давления невозможна. Чтобы наладить работу схемы туда дополнительно закачивают жидкость. Если время идет, в повышение показателя дает о себе знать по-прежнему, значит неисправности связаны с ошибкой в расчете объема бака (расширительного).
Чтобы избежать подобных проблем нюансы рассматриваются еще на этапе проектирования дома, а монтаж осуществляется строго по установленным правилам.
