Строительство дымохода отопительной системы – дело очень ответственное, требующее соблюдения всех норм пожарной и газовой безопасности. Но он вполне выполним собственными руками, если всё хорошо продумать и следовать порядку выполнения работ в согласии с проектом.
Требования к современным дымоходам
Дымоходный канал отопительного котла испытывает нагрузки от высокой температуры дыма, возможного возгорания сажи внутри, воздействия продуктов горения. От его устойчивости к таким нагрузкам зависит безопасность жильцов дома, поскольку он выводит наружу продукты сгорания, ядовитые для людей.
По этой причине к их устройству предъявляется ряд требований. Они должны быть:
- Термоустойчивыми
- Пожаробезопасными
- Устойчивыми к коррозии
- Герметичными
- Прочными
- Конденсатоустойчивыми
- Иметь хорошую тягу независимо от температуры на улице
- Устойчивыми к воздействию кислот
Выбор подходящей конструкции
- На каком топливе работает котёл или печь. Например, толщину стенок дымовой трубы для твердотопливного котла подбирают в два раза больше, чем для котла на жидком топливе или на газу.
- Из какого материала сделан дом. Вероятность возгорания деревянного дома выше, чем из других материалов. Поэтому изоляция дымовых труб при использовании твёрдого топлива в деревянном доме должна быть 5-10 см. Жидкое и газообразное горючее имеет меньшую степень нагрева, достаточно слоя изоляции в 2.5 см.
- Материал, из которого будет возводиться канал для выведения дыма (стальная труба, керамика, кирпич).
Виды материалов и их особенности
Любой дымоход можно сделать своими руками, но схему-проект лучше заказать у профессионала, чтобы соблюсти все технические нормативы и не платить потом штрафы и не переделывать всё.

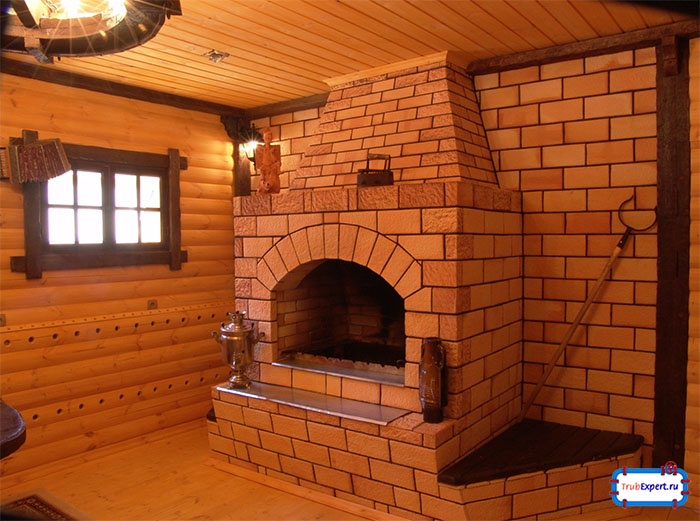

Из кирпича
Чтобы выложить дымоход из кирпича, сначала определяются с его типом, необходимым для конкретного котла или печи. Кирпичный дымоход бывает двух типов:
- Коренной. Возводится отдельно от котла, на своём автономном фундаменте. С котлом соединяется патрубком. Один коренной канал может использоваться для отвода дыма от нескольких агрегатов сразу. Подходит для кирпичных печей, чугунных твердотопливных и газовых котлов. Для использования с котлами рекомендуется внутри кирпичного канала провести металлическую трубу.
- Насадной. Это продолжение печи, часть её конструкции. Отводит дым только одной отопительной системы.
Сделать дымоход из кирпича своими руками возможно, но нужно обладать некоторыми навыками, чтобы тщательно соблюсти технику кладки. И такие системы имеют некоторые недостатки:
- Трудоёмкость монтажа.
- Сложно соблюсти все тонкости кладки дымохода из кирпича.
- Кирпичный дымоход подвержен зарастанию сажей из-за шероховатой внутренней поверхности. Это затрудняет выход дыма.
- Кирпич боится конденсата и разрушается от влаги.
Керамический
Внутри канала керамическая труба, покрытая изоляционным материалом и оболочкой из керамзитобетона.
Монтаж дымовой трубы из керамики прост и доступен даже для человека без строительных навыков. Конструкция надёжна и пожаробезопасна.
Коаксиальный тип
Коаксиальный дымоход отличается от остальных видов тем, что не возводится вдоль стены. Он выходит сразу от котла наружу через стену. Имеет небольшую длину. Прост в установке и обслуживании.
Коаксиальный дымоход для котла состоит из двух труб, одна в другой. По внутренней выводятся продукты сгорания из котла, а по внешней в котёл идёт приток свежего воздуха. Устанавливают с уклоном, чтобы конденсат вытекал на улицу.
Дымовой канал коаксиального типа подходит только к котлам, оборудованным турбиной (вентилятором), который обеспечивает постоянный выход горячего воздуха наружу, а холодного – внутрь котла. Котёл может быть газовым или твёрдотопливным.
Из нержавеющей стали
По сравнению с кирпичным, дымоход из стальной трубы своими руками сделать намного проще. Составляющие для стального дымохода выпускают разных модификаций. Большой выбор основных элементов и переходников позволяет собрать систему любой конфигурации.
Преимущества стальных дымоходов:
- Гладкая внутренняя поверхность не задерживает сажу и копоть.
- Просто ремонтировать.
- Устойчивость к высоким температурам, что позволяет использовать как дымоход для твердотопливного котла.
- Долговечность.
- Соответствие требованиям пожарной безопасности.
Выбор дымохода в зависимости от типа устройства котла
- Дымоход для газовой колонки делают стальным, классического или коаксиального типа. Часто используют гофрированную трубу.
- Дымоходная труба для твердотопливного котла может быть выполнена из стали или керамики, как наиболее жаростойких материалов. Огнеупорный кирпич тоже подходит, но его реже используют из-за трудоёмкости работ по кладке.
- Дымоотвод для газового котла делают из любых подходящих к проекту материалов.
Правила монтажа дымоходов
Чтобы правильно установить дымоход, составляют подробную схему-чертёж (проект) будущей системы.
Расчет дымохода для твердотопливного котла, как и любого другого стоит доверить профессионалу.
В точном соответствии с проектом делают разметку тех мест в потолке, крыше и стенах, где будут проложены трубы.

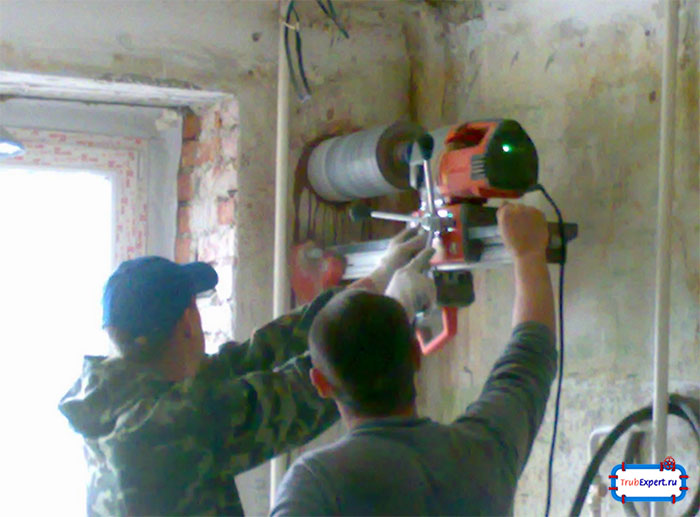

По меткам делают отверстия нужного диаметра.
Производят монтаж адаптера, который соединяет патрубок котла с трубой.
К адаптеру присоединяют тройник с отделением для сбора конденсата и штуцером для его удаления.
С тройником стыкуют следующий по схеме участок системы (ровный либо «колено»).
В местах, где труба проходит через стену или перекрытие крыши, используется проходной патрубок. К стене прикрепляют лист тонкого металла с отверстием для трубы и проводят через него дымоходную трубу.
Стыки всех труб фиксируются хомутами, которые стягивают болтами.
Крепление дымовой трубы к стене делают кронштейнами примерно через каждые 2 метра.

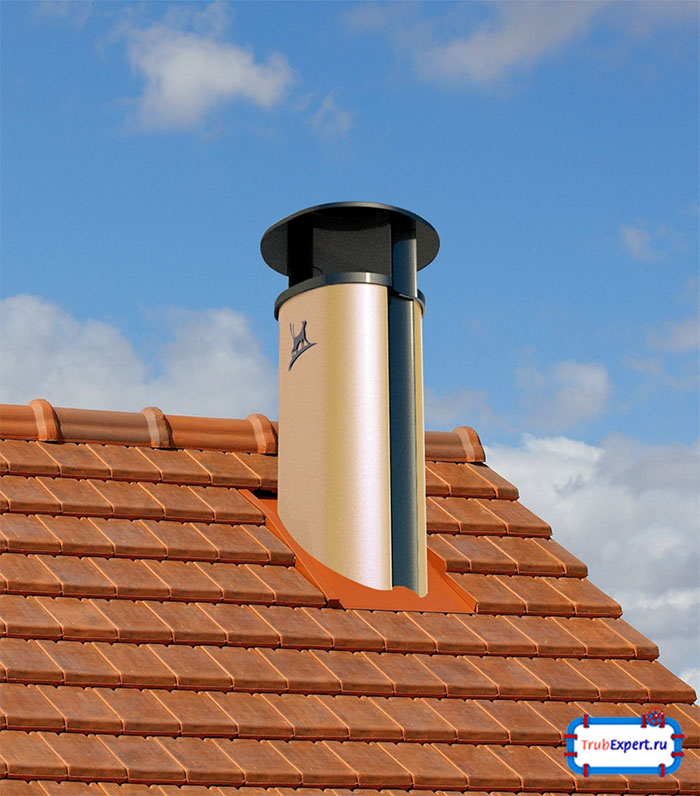

Сверху на дымовых трубах крепят наконечник – зонт, для защиты от осадков.
В последнюю очередь делают изоляцию мест прохождения дымохода через стены и перекрытия.
Безопасность при монтаже дымохода
Чтобы избежать проблем с эксплуатацией дымоотвода и штрафов со стороны газового хозяйства, следует соблюдать ряд официальных норм по устройству дымохода:
- Внизу трубы установлен специальный сборщик влаги для отведения конденсата.
- В системе устроена хорошая тяга, во избежание попадания опасных продуктов горения внутрь жилья.
- В доме всегда хорошая вентиляция, вентканалы в частном доме нужно своевременно проверять и прочищать.
- Все соединения герметичны.
- Диаметр трубы и её сечение соответствует требованиям, указанным в инструкции к котлу.
- Расположение дымохода вертикальное, без уступов. Максимальный допустимый наклон 30 градусов, при сохранении диаметра.
- Труба, соединяющая котёл и дымоотвод не меньше 50 см длиной и обязательно с вертикальным участком.
- Длина всех горизонтальных участков в сумме меньше высоты помещения.
- Если стены дома выполнены из горючих материалов, расстояние от них до дымоотвода не меньше 20 см. И не меньше 5 см, если из негорючих.
- Прокладывая дымоход через стену в деревянном доме нужно сделать прослойку между ним и стеной из негорючего теплоизоляционного материала.
- Высота дымохода относительно конька крыши не меньше 50см, а при плоской крыше – 1 м.
Чего нельзя делать при установке дымохода для газового котла:
- Грибков или дефлекторов наверху трубы, выводящей дым от газового котла. Они препятствуют свободному выходу опасных продуктов горения.
- Дымоотводные трубы не должны иметь больше 3 поворотов.
- Прокладывание дымоотвода через невентилируемые или жилые помещения.
- Использовать пористые материалы.
К монтажу дымохода стоит подходить серьёзно, ведь от того, правильно ли сделан дымоход, зависит жизнь и здоровье жильцов дома, а также функциональность всей системы отопления. Если монтаж дымовой трубы выполнен некачественно, продукты горения могут привести к попаданию внутрь жилья дыма или опасного угарного газа.
