2 метода правильной настройки реле давления гидроаккумулятора и автоматики насоса

Канализация и водопровод считаются важной составляющей комфортного проживания в квартире, частном доме или на даче.

Регулировка реле давления воды

Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

Для повышения уровня комфорта многие домовладельцы устанавливают в жилом помещении специальные насосы. Такие устройства обеспечивают должным напором воды весь дом. По прошествии несколько лет заводские установки сбиваются, поэтому возникает необходимость в проведении такой процедуры как регулировка реле давления для гидроаккумулятора.

В подобной ситуации владельцу жилого помещения нужно знать, как делается регулировка реле давления для гидроаккумулятора — как грамотно подключить и настроить реле давления исходя из того, какая водопроводная система установлена в доме.

Перед вводом в строй насоса следует разобраться в том, как происходит настройка гидроаккумулятора водоснабжения — как накачать воздух в гидроаккумулятор и отрегулировать реле давления.

Обзор основных понятий

Реле насосного аппарата в автоматическом режиме включает и отключает устройство, которое подаёт давление в гидроаккумулятор.

В подобной ситуации пользуются такими показателями:

  1. давлением включения, которое равно 1,5 бар. В этом случае контакты реле замыкают, включают устройство и гидробак заполняют водой;
  2. давлением выключения, которое равно 3 бар. В подобном случае размыкают контакты реле и выключают насосной аппарат;
  3. перепадом давления считается разницей между предыдущими 2 показателями;
  4. предельным давлением выключения, которое равно 5 бар. В подобной ситуации специалисты отключают насосное устройство.

Реле давления

Новый прибор из коробки

Гидроаккумулятор с реле давления считается баком, обладающий ёмкостью из резины — «грушей». Регулировка гидроаккумулятора заключается в том, что в эту «грушу» через ниппель от автомобиля запускают много воздуха. В подобной ситуации повышают в «груше» и выталкивают воду из бака гидроаккумулятора в водопровод.

Также для обеспечения нормального функционирования водопровода используется автоматика для насосов водоснабжения без гидроаккумулятора. Подобная автоматика для насоса настраивает работу насосного аппарата таким образом, что он начинает работать не в ручном, а в автоматическом режиме — без использования «груш» и иного присутствия человека.

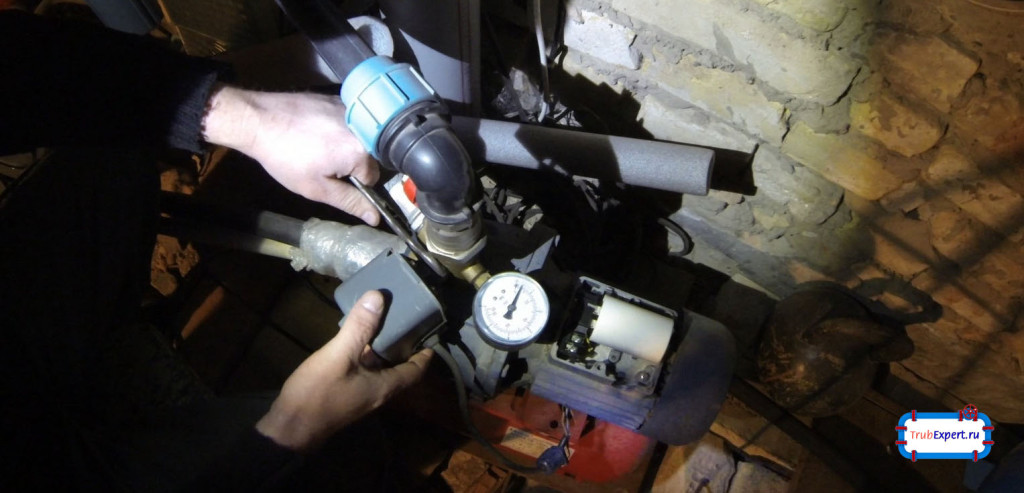

Проверка давления в гидроаккумуляторе

При настройке насосного реле сначала определяют давление воздуха в пустом баке гидроаккумулятора, которое должно быть равно 1,5 атм. Однако во время транспортировки или длительном хранении насоса в гидробаке происходит небольшая утечка воздуха, что впоследствии снижает напор воды в баке.

При измерении давления в насосном аппарате пользуются автомобильным или электронным манометром.

Для того чтобы определить давление гидроаккумулятора в насосном аппарате, надо отвернуть колпак, под которым установлен ниппель, присоединить к нему манометр и зафиксировать полученное значение. Если такой параметр оказался мал, то в него можно залить большое количество воды.

Для обеспечения мощного водяного напора давление воздуха должно быть равно как минимум 1 атм. В подобной ситуации можно обеспечить бытовые нужды небольших домов.

При большом напоре воды насосное устройство включается чаще, в результате чего уменьшается срок службы насоса. В то же время напор воды в водопроводе на даче остаётся таким же, как и в городе. В подобной ситуации можно принимать ванну с гидромассажем.

При маленьком напоре воды износ насосного аппарата становится меньше однако, в этом случае владелец квартиры квартиры может принять только обычную ванну с горячей водой, а не джакузи.





Инженеры не рекомендуют уменьшать давление до 1 атм. Ведь при его снижении может быть повреждена «груша». В подобной ситуации понадобится замена «груши» в гидроаккумуляторе — повреждённой на работающую.

Как правильно настроить реле

До начала настройки реле с него снимают крышку. Под внешней крышкой реле установлено 2 пружинки с крупной и маленькой гайками.

Настройка реле давления воды

Настройка давления в системе водоснабжения

При вращении крупной гайки настраивают нижнее давление в гидроаккумуляторе насосной станции. При вращении маленькой гайки определяют перепад давления.

В подобной ситуации с помощью крупной пружинки устанавливают предельную величину нижнего давления.

Далее, гидробак подключают к системе, включают и снимают показания с манометра.

В техдокументации каждой насосной станции отражены как рабочие и предельные значения давления, так и допустимые пределы расхода воды.

Если при работе насосного устройства гидроаккумулятор стал некорректно работать, то нужно немедленно отключить его вручную – до восстановления предельного напора воды.

К счастью, насосные аппараты, которые применяют в быту, не являются мощными. В подобной ситуации закачать бак до самого верху не получится. Перепад давления должен быть равен 1–2 атм, что обеспечивает стабильную работу техники.

После установки на насосе нужного нижнего давления (по водяному манометру), насос отключают.

Затем регулировку реле делают следующим образом:

  • сначала поворачивают маленькую гайку до того момента, пока устройство не заработает;
  • потом включают воду, чтобы она вытекла из системы.
  • затем при включении реле устанавливают нижнее давление.

Давление включения насосного устройства на 0,2–0,3 атм. выше напора бака гидроаккумулятора, в котором нет воды. Это предохраняет «грушу» от различных дефектов;

  • далее, поворачивают крупную гайку и настраивают максимальную величину напора воздуха;
  • затем насосной аппарат вводят в строй и ждут, пока напор воздуха в «груше» достигнет необходимого значения;
  • потом поворачивают маленькую гайку, после чего успешно завершается настройка гидроаккумулятора.

Кроме присоединения реле к насосному аппарату и его настройки, владелец дачного участка или частного дома должен несколько раз в год проверять работоспособность насоса и менять его параметры.

Каждый домовладелец может с легкостью настроить реле и выполнить все вышеперерчисленные операции – это не займёт много времени. В подобной ситуации, хозяин дома 1 раз в год должен проверять работу всей водопроводной системы.


Кроме того, как минимум 1 раз в 3 месяца хозяин дома должен сливать воду из бака гидроаккумулятора и проверять показатели напора воздуха в нём, закачивая нужное количество или убирая лишний воздух.

В итоге бережное отношение к водопроводной системе окупится продолжительной и бесперебойной работой всего домашнего или дачного водопровода.
