3 основных типа трубной резьбы: коническая дюймовая, круглая и другие варианты

С разновидностями трубной резьбы должен быть ознакомлен любой специалист по сантехнике. Стандартные параметры резьбовых насечек представлены в специальной таблице. Осуществляя сантехнические работы нужно обязательно руководствоваться установленными стандартами. В противном случае получится некачественный переход, что приведет к неполадкам в трубопроводе.

Раковина с трубой

При выполнение сантехнических работ необходимо обратить внимание на разновидность трубной резьбы

Все виды резьбовых насечек: параметры для резьбового и других креплений

Резьбовая насечка – это очередность углублений, расположенных винтообразно. Наносится винтовой рельеф на любые цилиндрические элементы, либо конические поверхности. На всем своем протяжении спиралевидные канавки имеют одинаковый шаг сечения и длину поперечника. Применяется такой рельеф для создания винтовых переходов. Используется в автомобилестроении и инженерных коммуникациях.

Винтовые крепления бывают двух основных видов:

  1. метрическая резьба. В разрезе она выглядит как равносторонний треугольник, углы которого составляют 60°. Основные размеры метрической резьбы: мелкая (-1, 2, 3, 4, 5) и основная. Условно такая нарезка на трубах обозначается символом М;
  2. дюймовая. Наносится только на металлические элементы. В настоящее время применяется только в трубопроводах.

Трубная насечка выделяется в отдельную категорию. Она может наноситься на трубы, изготовленные из различных материалов (пластика, металлопластика, металла и т.д.). Используется для сборки трубопровода разборного типа чаще всего в быту (водопровод, отопление).

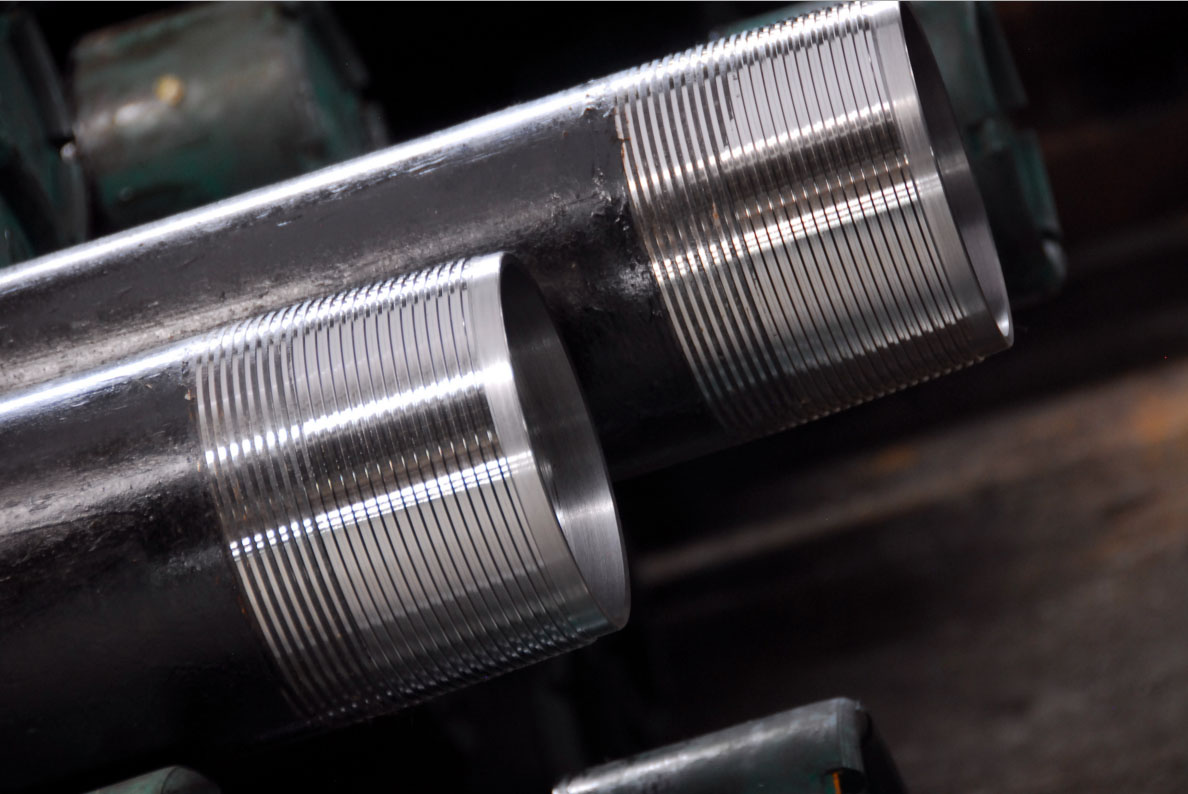

Трубы с резьбой

Существуют различные параметры трубной резьбы

Основные параметры резьбы:

  • направление и расположение;
  • профиль резьбы – это выступы и углубления, которые наблюдаются после продольного разреза резьбы;
  • единица измерения профиля в поперечнике (дюйм или мм);
  • внутренний диаметр резьбы. У болтов его измеряют по углублению в рельефе, у гаек – по внешнему профилю резьбы;
  • шаг резьбы – это расстояние между двумя параллельными витками.

Визуально определить вид и размеры резьбы сложно. Определяется он путем измерения ее штангенциркулем и сравнения полученных параметров с таблицей.

Размеры трубной дюймовой резьбы отличаются от метрической. Главный параметром, который ее определяет – это поперечное сечение. При этом метрический рельеф определяется диаметральным поперечником и шагом. Важной характеристикой дюймовой нарезки является количество витков, приходящихся на один дюйм или долю дюйма. Стандартный дюйм составляет 2,54 см. Трубный дюйм отличается от обычного и составляет 3,324 см.

Трубная дюймовая резьба отличается от метрической своей конфигурацией: углубления более заостренные, а выпуклые части резьбы закруглены. Определяют шаг дюймового и метрического скручивания по-разному. Для дюймовой насечки достаточно просчитать количество витков в одном дюйме. Для метрической нарезки берут определенный промежуток, просчитывают количество витков в нем, а затем делят это расстояние на количество витков. Точность расчета должна составлять минимум одну цифру после запятой, в противном случае не получится создать насечку приемлемого качества.

Способов нанесения насечки всего 3: в момент изготовления трубы накатом; нарезанием на специальном токарном станке; ручным нарезанием метчиком и плашкой.

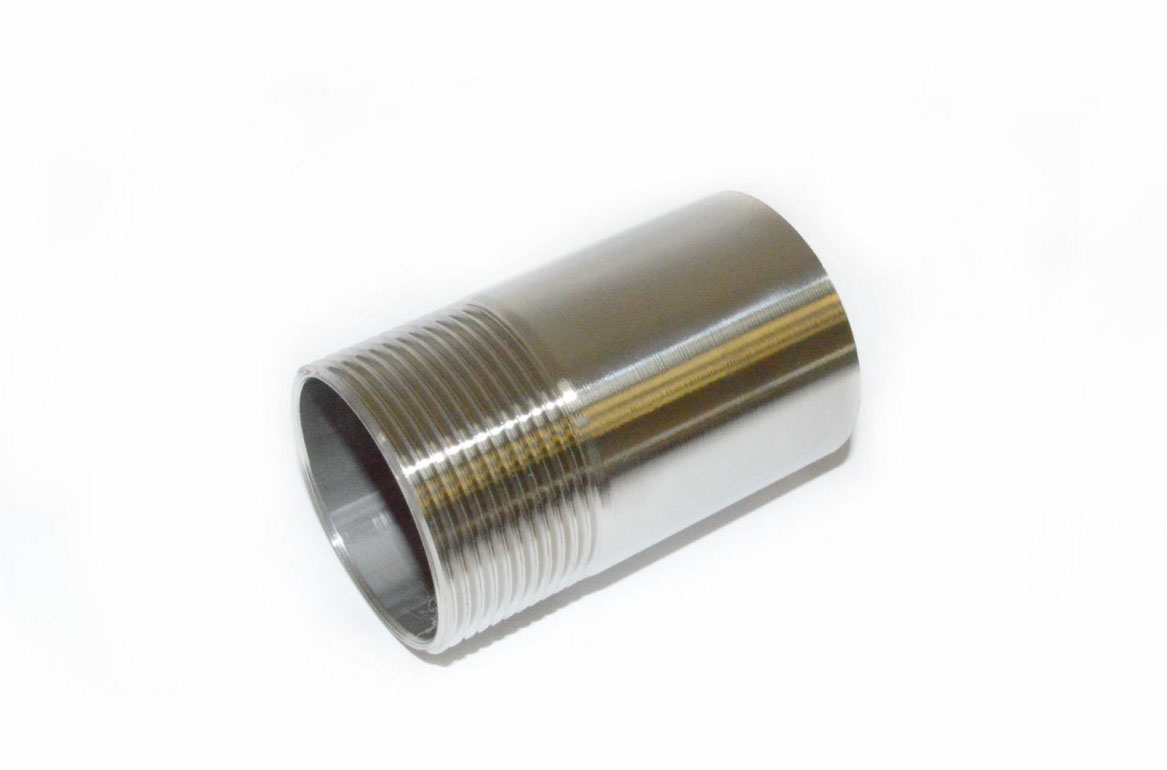

Цилиндрическое трубное крепление

Состыковка элементов при помощи скручивания считается одним из самых прочных и надежных соединений. Использовать такой метод очень просто. Минусом способа является только то, что в некоторых случаях для достижения максимальной прочности требуется использование пакли для дополнительной герметизации.

Цилиндрическое трубное крепление

Скручивание — один из самых надежных способов соединения

Трубная резьба используется для герметичного скручивания труб и других тонкостенных конструкций цилиндрической формы. Винтовая насечка в разрезе составляет равнобедренный треугольник с верхним углом в 55°. Главным параметром цилиндрической винтовой насечки является условный диаметр. Внешний и внутренний поперечник важен при нанесении винтовой насечки, условный же используется для надежного монтажа сантехники.

Условный диаметр – это показатель, используемый для оценки пропускной способности трубы. Единица измерения – дюйм. Условному значению соответствуют показания внешнего и внутреннего диаметра.

Диаметр Минимальное значение Максимальное значение
Условный (измеряется в дм) 1/16 6
Наружный (измеряется в мм) 7,723 7,142
Внутренний (измеряется в мм) 163,83 162,351

Использовать такое скручивание можно только при поперечнике трубы до 6 дюймов. При большем значении применяют сварочное оборудование.

Цилиндрический рельеф условно обозначается символомG1. Обозначение насечки с поперечником 1 ¼ дюйма и классом точности А выглядит так: резьба G1 ¼-А.

На трубы для горячего и холодного водоснабжения часто наносится стальная резьба. Сами трубы при этом могут быть изготовлены из чугуна и других материалов. Обусловлено это тем, что чугун, к примеру, отличается хрупкостью, а сталь — прочностью, за счет чего повышается качество креплений. Цилиндрические насечки наносятся на трубы с размером в поперечнике от 1/16 до 6 дюймов.

Коническая дюймовая резьба

Коническая дюймовая резьба используется для элементов, которые требуют повышенной прочности. Например, при сборке труб, по которым проходит жидкость или газ под большим давлением. Конические насечки используют для монтажа стального трубопровода, проходящего под землей на небольшой глубине. В обязательном порядке переходы уплотняют герметиком. Конический винтовой рельеф обозначается символамиR (наружная резьба) и Rc (внутренняя резьба). Такой вид стыковки наносится на конусные профили. Другими словами, диаметр уменьшается от начала к концу трубы. В момент скручивания витки имеют свойство деформироваться, что создает прочное металлическое стыкование поверхностей.

Коническая резьба

Коническая резьба используется для повышенной прочности соединения

Недостатком такого соединения является то, что прочное герметичное скручивание можно получить только один раз. При разъединении элементов искаженные канавки уже не смогут создать надежное непроницаемое соединение.

Одной из сфер применения конического соединения является аварийная ситуация на трубопроводе. В случае, когда винтовое крепление повреждено или сорвано, используют коническое соединение большего диаметра. Такой способ на некоторое время может решить проблему, загерметизировав элементы.

Конусная дюймовая резьба применяется при монтаже водных, газовых, топливных трубопроводов. Сегодня распространение получает метрический конусный рельеф. Ее отличием от первого типа является возможность создания стыковки с внешней конической и внутренней цилиндрической винтовой насечкой.





Круглая метрическая резьба g1  из плашки для гаек: для всех отверстий

Круглая резьба наносится на изделия из стекла, керамики, жести. Такой тип стыковки способен выдерживать значительные нагрузки, он адаптирован для частого разъединения. Элементы легко скручиваются и разъединяются. Сфер применения данного вида крепления не так много. В основном это различного рода вентили, краны и смесители, элементы со штампованным рельефом. Такой вид скручивания применяется в цоколях электрических ламп.

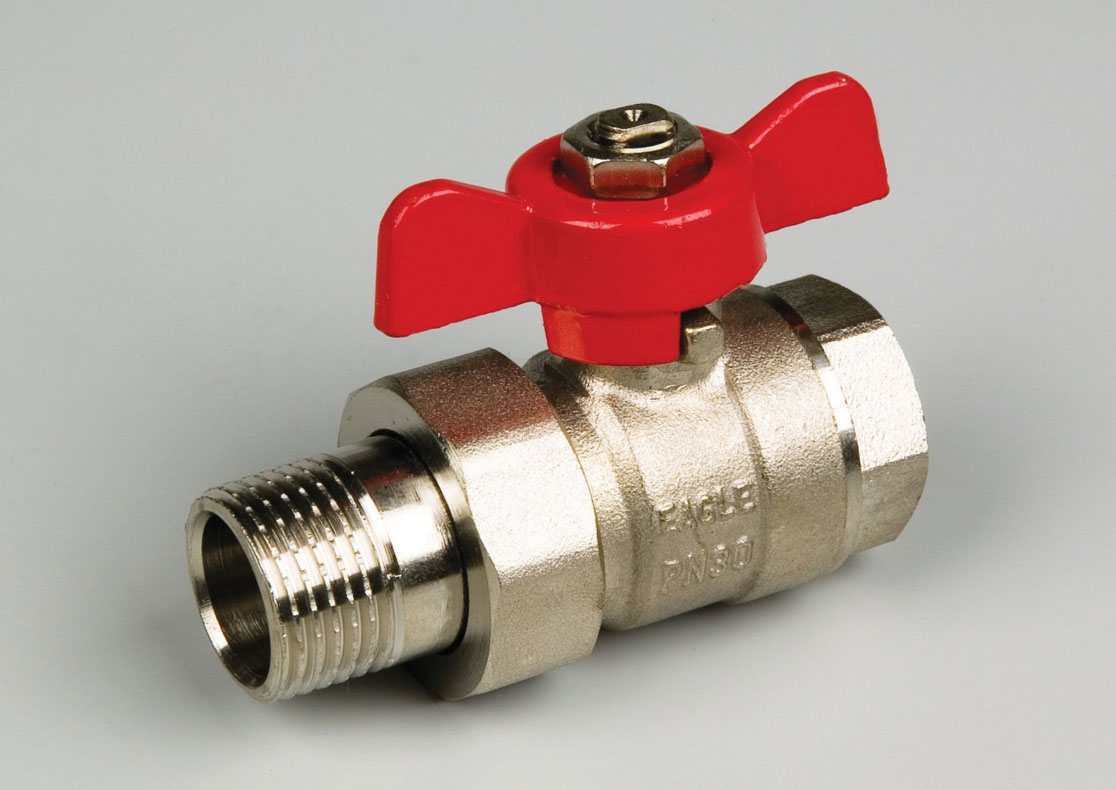

Вентиль

Для частого разъединения элементов используется круглая резьба

Соединение такого типа отличается выносливостью в загрязненных условиях использования, например, при сцепке вагонов. Хорошо выдерживает удары и толчки.

Резьбовое крепление NPSM: все по чертежу

NPSM – это дюймовая цилиндрическая американская резьба.  Спиралевидная насечка в разрезе представляет собой треугольник с верхним углом в 60°. Выпускаются такие соединения в широком диапазоне: от 1/16 до 24 дюймов. По сути это разновидность обыкновенного цилиндрического крепления. Такая насечка может быть создана только на заводе.

Таблица трубной резьбы: все по ГОСТу 6357 81

Дюймовые резьбы в миллиметрах удобно использовать неопытным мастерам, которые часто путаются в единицах измерения. Кроме того, чтобы нанести на элемент винтовую насечку, нужно правильно просверлить отверстие. Диаметры отверстий под резьбу вычисляются исходя из таких параметров как шаг и длина поперечника винтовой канавки.

Таблица метрических и дюймовых резьб выглядит следующим образом:

Резьбовая насечка (дм) Диаметр (мм) Радиус (мм) Шаг (мм) Высота профиля (мм) Количество витков на 1 дм Количество витков на 127 мм
наружный средний внутренний
0,125 9,732 9,149 8,568 0,124 0,906 0,582 29 140
0,25 13,162 12,305 11,448 0,185


1,336


0,857


18


96


0,375 16,666 15,808 14,953
0,5 20,958 19,795 18,633 0,250


1,812


1,161


13


71


0,625 22,914 21,752 20,587
0,75 26,444 25,283 24,118
0,875 30,204 29,042 27,879
1 33,252 31,773 30,294 0,315


2,303


1,473


12


53


1,125 37,898 36,422 34,943
1,25 41,914 40,435 38,955
1,375 44,327 42,848 41,368
1,5 47,808 46,328 44,819
1,75 53,749 52,272 50,793
2 59,617 58,139 56,657
2,25 65,713 64,236 62,756
2,5 75,188 73,709 72,232
2,75 81,538 80,059 78,582
3 87,889 86,408 84,932
3,25 93,985 92,507 91,028
3,5 100,335 98,857 97,378
3,75 106,686 105,207 103,729
4 113,035 111,558 110,079
4,5 125,737 124,258 122,779
5 138,437 136,958 135,479
5,5 151,138 149,658 148,179
6 163,838 162,358 160,877

Надеемся, что таблица вам пригодится!
