Бурим скважины ручным буром: инструкция для дачников

0 848

Самодельные устройства и приспособления используются только на мягких почвах, при этом глубина скважины ограничивается двадцатью метрами (не более).

Ручной бур для бурения скважин
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

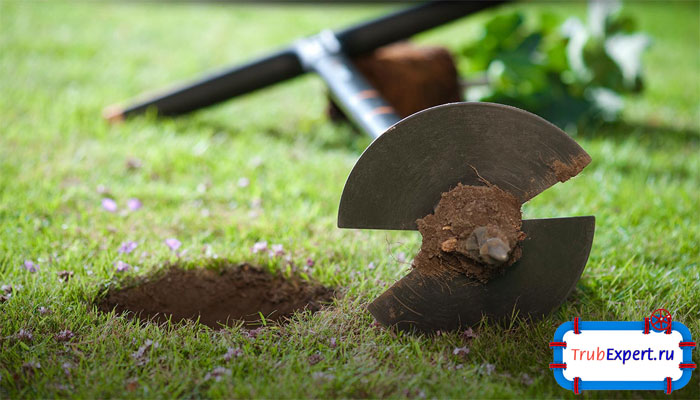

Бурение неглубоких скважин в мягких грунтах можно выполнить с помощью самодельного приспособления

Конструкция подобного инструмента состоит из трубы для бурения (разъемный элемент), самого бура и ручки. Последнюю можно приспособить под работу одного или нескольких человек (бурение вместе с помощником). Что касается трубы, то ее длина постепенно увеличивается (растет вместе с заглублением шахты). Бур же является главным элементом подобного ручного оборудования.

Совет: «Самодельный бур для скважин должен быть металлическим».


Спиральный бур своими руками

  • Изготовить ножи (спиральная пластина), для чего пригодятся половинки дисков (желательно стальных), толщина которых находится в пределах 10…15 мм. Если толщина окажется меньше, земляной буростановится, натолкнувшись на корни деревьев или осколки горных пород.
  • Проще всего создать лекало из куска плотного картона – диск радиусом 15 см, в котором вырезано отверстие радиусом 2,5 см. Останется только расчертить 3…4 таких детали и вырезать их (болгарка, специальные ножницы по металлу). Образуются кольца, на которых необходимо выполнить радиальный разрез, после чего края смещаются (должны заходить друг на друга).
  • Приварить готовые кольца на металлический стержень (штангу), которую венчает заостренный наконечник. Процесс сварки заслуживает отдельного внимания. Так, кольца приваривают на расстоянии 20 см от острия под углом 40° друг к другу (ножи устанавливаются один напротив другого, под углом 20° к горизонтальной плоскости). Сначала приваривается нижний элемент (сварной шов выполняется по всей длине внутреннего отверстия) и только после этого надевается следующее кольцо. Рекомендуется сваривать детали встык или с нахлестом по срезу колец.
  • Нижнюю кромку лезвия (режущий элемент) самодельного бура следует хорошенько заточить и выполнить закалку. Ведь только так можно уменьшить время, затраченное на бурение шахты (скважина, колодец).

Совет: «Поскольку промышленный бур для земляных работ выполняется из инструментальной стали, желательно, чтобы и самодельный бур изготавливался из подобного материала (накалить, закрутить в спираль с последующей закалкой). Следует учитывать тот факт, что диаметр спирали совпадает с шагом витков».

  • К верхнему концу штанги приварить ручку (под прямым углом). Обычно она изготавливается из отрезка металлической трубы.

Ручной бур для бурения скважин
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

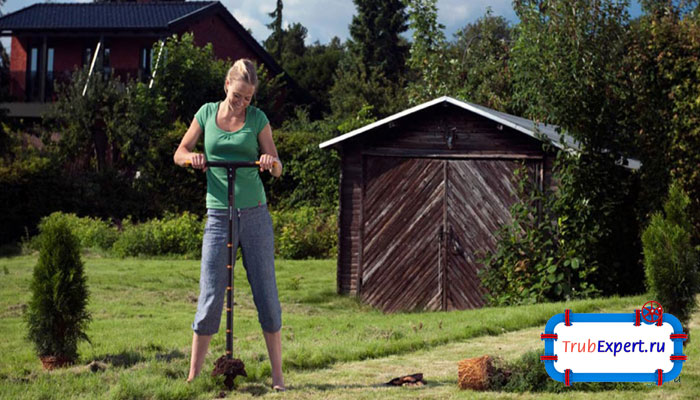

Для ручного бурения применяют специальные ручные буры.

Существует и модифицированная конфигурация – изготовление бура заключается в дополнительной установке стальных пластин, которые привариваются между витками спирали. Подобное усовершенствование позволяет не только с легкостью срезать корни, но и уменьшить вероятность обвала стенок скважины (почва дополнительно уплотняется металлическими пластинами).

Бурение скважин заключается в выполнении вращательного движения, во время которого ручной бур врезается в почву и набирает при помощи спиральных пластин. Чтобы освободить ножи от накопившегося грунта, ручной бур для земли периодически вытаскивается на поверхность. После этого он вновь погружается в землю.

Чтобы удлинить бур для скважины, применяется наращивание штанги. Для этого составные элементы соединяются при помощи втулки или резьбы, после чего фиксируются шплинтами (защита от случайного разъединения частей).

Совет: «Такой агрегат незаменим на глинистых участках и в тех местах, где почва смешана с мелким гравием».


Бур-ложка. Конструктивные особенности

Ручной бур для скважины подобной конструкции применяется для специфических видов почвы, которые способны уплотняться. Это может быть мокрый песок (морской) или суглинка. Особенность его работы заключается в том, что грунт удерживается во внутренней полости (наблюдается сжатие сыпучей породы и ее прилипание к металлическому инструменту).

Получится ли сделать ручной бур своими руками? Конечно, если запастись подходящей по диаметру цилиндрической трубой (выполнена из металла) или специальным цилиндром (свернут из стального листа).

Ложкообразный бур для скважины своими руками состоит из ручки и ковшеобразного резца – режущей конструкции, которая располагается в нижней части ложки. Конструктивно режущий элемент делится на поперечный выступ и резец (правая и левая часть соответственно). Длина изделия ограничивается 70 см.

Сделать бур можно следующим способом:

  1. Подобрать трубу (цилиндр) заданного сечения.
  2. Выполнить в ней продольную (реже спиралевидную) прорезь – она делается тем уже, чем сыпучее извлекаемая порода. При этом режущая кромка (левая часть) загибается, что позволяет вынимать землю. Грунт «срезается» с боковых стенок шахты.
  3. Приварить к нижней части режущие лопасти.
  4. Ручка изготавливается из трубы (штанги) и приваривается под прямым углом к телу бура.

Совет: «При желании можно приварить к «телу ложки» специальное сверло по металлу. Оно крепится между отгибами цилиндра (направление сверла совпадает с осью штанги)».

Возможен и более простой вариант изготовления – так называемый ленточный бур своими руками, когда заранее согнутой дуге привариваются встык две ленты, длина которых достигает 40 см. После этого они спирально выгибаются и свариваются по длине.

Ручной бур для бурения скважин
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Оборудование состоит из нескольких составных частей

В обоих вариантах рабочая кромка затачивается при помощи заточного станка или шлифовальной машинки углового типа.

Принцип работы бура-ложки – изъятие грунта при помощи вертикальной и горизонтально расположенных нижних кромок. Грунт собирается во внутренней полости. Чтобы его удалить, бур вытаскивается на поверхность и очищается. За один раз такая ложка способна углубиться на 40 см.

Особенность работы заключается в том, что диаметр образовавшейся шахты превышает размер самого бура. Секрет кроется в возможности удаления боковых слоев почвы при помощи продольной кромки, поскольку инструмент изготавливается с небольшим смещением (на 1…1,5 мм) режущей кромки и всего корпуса относительно центральной оси, в то время как осевые линии сверла и штанги совпадают.

Совет: «Если присутствует большая вероятность обрушения скважины, ложковые буры для скважин на воду рекомендуется использовать совместно с установкой специальных обсадных труб. Они проходят внутри таких труб».


Стоит ли заниматься ручным бурением

Использование самодельных буров имеет очевидные достоинства:

  • Доступность и уменьшенная стоимость проведения работ по обустройству скважины.
  • Простота изготовления.
  • Сохранение целостности окружающего ландшафта, который не разрушается спецтехникой.

Однако вышеперечисленные конструкции способны пробурить скважину только на небольшую глубину (возможности самодельных устройств ограничены), да и широкая шахта вряд ли получится. К тому же они непригодны для работы на плотных почвах.

Самодельный бур имеет гораздо более широкую область применения, чем бурение шахт – к примеру, они пригодятся при установке ограждений (забор), посадке деревьев (растений), строительстве фундамента (свайный фундамент).

ПОСМОТРЕТЬ ВИДЕО

Каждый решает сам, стоит ли сооружать на своем участке такого умелого «помощника».
