Дымники на трубу своими руками: изготовление в 7 простых шагов

Дымоход представляет собой важное устройство для защиты от угарных газов. При проектировании трубы учитывается защита конструкции от попадания атмосферных осадков и мусора. При этом монтируется дымник на трубу дымохода. Данный элемент имеет и другие названия: флюгарка или зонт. При наличии строительных навыков можно сделать дымник своими руками.

Дымник на трубу дымохода

Дымник (флюгарка) – это не только элемент декора, но и надежная защита дымохода от снега и дождя

Цель установки дымника на кирпичную печную трубу

Дымники на трубы применяются для отопительных агрегатов, в магистралях вентиляции и в газоходах. Изготавливаются данные изделия из железа и стали — нержавейки. Перед изготовлением прибора, стоит ознакомиться с основными требованиями к устройству конструкции:

  • материал должен обладать гибкостью для обработки;
  • верхний элемент изделия выполняется скатным, чтобы не задерживался мусор;
  • после установки не должна нарушаться циркуляция воздушных потоков.

Дымник предназначен для следующих функций:

  1. Предохраняет от разнообразных осадков.
  2. Отводит влагу, которая попадает на верхний элемент дымоходной конструкции.
  3. Защищает от разрушительных воздействий кладку.
  4. Усиливает верхнюю область отопительной системы.

Кроме того, красивые дымники являются декоративным элементом крыши и придают привлекательный вид строению.

Если колпак правильно изготовить, то в нем не появятся воздушные завихрения и вибрации.

Классификация по типу материала

Для создания колпака используется разный материал. Применяется специальная сталь с напылением. Подойдет для конструкции алюминий, медь либо сплав цинка с титаном. Дымники на трубы дополнительно оборудуются защитной сеткой или экранами с теплоотражением. Деталь предохраняет от сильного нагрева и от проникновения посторонних предметов.

От выбора материала зависит срок служения изделия.

Медные

Медный дымник прослужит длительное время и характеризуется привлекательным внешним видом. Нельзя допускать, чтобы медный материал соприкасался с другими металлами. От этого он подвергается коррозии. Для монтажа изделия понадобятся крепежные элементы из меди. При правильной установке навес из меди прослужит долго. Со временем данный материал покрывается патиной и выглядит как старинное изделие. Данное изделие характеризуется практичностью.

Изделие из стали — зонт: кованые красивые элементы

Зонт на трубу дымохода из стали считается доступным вариантом. Но подобный металл отличается меньшей долговечностью. Нержавеющий материал прослужит дольше. Материал характеризуется устойчивостью к кислотам, температурам и влажному климату. Недостатком нержавеющего металла считается потеря блеска со временем.

Дымники из цинк-титана

К современным материалам относится цинк-титан. Колпаки дымники из данного сырья по своим свойствам и техническим характеристикам похожи на параметры меди. Изготовление дымников из этого сплава обеспечит нормальное функционирование устройства в течение 50 лет.

Дымник из цинк-титана

Дымник, изготовленный из цинк-титана, очень долговечен

Разновидности дымников, колпаков на дымоходы по их конструктивным особенностям

Существует множество разновидностей защиты дымоходной конструкции. На выбор изделия влияет сечение труб, конфигурация и внешний вид. Стандартный колпак для дымохода выглядит как домик, который закреплен над трубой. Дымники могут быть абсолютно разными.

Конструкция выполняется в соответствии с дизайном строения. Есть плоские колпаки, шатровые, в виде шпиля или полуцилиндрические.

Флюгарки на трубу дымохода бывают следующих видов:





  1. Конструкции с многоскатными крышами, которые эффективно защищают от накапливания осадков. Данные изделия хорошо проветриваются.
  2. Используются кованые дымники на трубы в виде флюгера. Они выполняются в форме любой фигуры животного или сказочных существ. При выборе элемента значение имеет архитектурные особенности здания. Конструкции с флюгером оборудованы заслонками, которые позволяют газовым веществам свободно выходить даже при большом ветре.
  3. Модели с открывающейся крышкой отличаются функциональностью. К преимуществам относятся доступность конструкции при очистных работах.
  4. Колпаки европейского типа обладают закругленной крышей. Если сделать колпак на трубу такого вида, то канал будет защищен от образования конденсата.

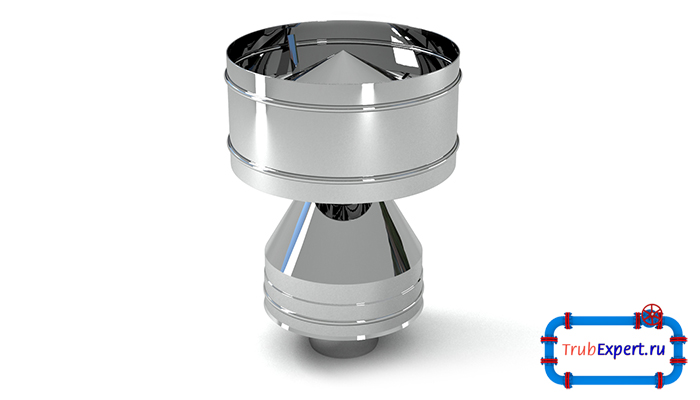

  5.  Монтируется дымник на кирпичную трубу с дефлектором.  Подобный элемент оборудован вентиляционными отверстиями. Конструкция способствует увеличению тяги в трубе.

Средняя цена дымника на трубу варьируется от 1800 до 5000 рублей. Преимуществом колпака считается конструкция с выпуском газохода, которая не препятствует выходу газовым веществам.

Если крыша выполнена из материалов, которые обладают горючими свойствами, то монтируется искрогаситель на дымоход. Данное устройство выполняется из нержавеющего материала и имеет вид сетки.

Искрогаситель на печную трубу монтируется в канал дымохода или по контуру колпака. Монтаж конструкции затрудняет чистку.

Для коротких труб подойдут изделия из нержавеющей стали, которые устойчивы к окислительным процессам.

Изготавливаем флюгарку своими руками по чертежу: соблюдаем размеры

Можно сделать дымник на газовую трубу или на другую отопительную систему в домашних условиях. Производятся специальные замеры. Обязательно учитывается диаметр отопительного оборудования.

Колпак полностью прикрывает просвет трубы. К полученному значению добавляется пол сантиметра. Это выполняется для того, чтобы деталь наделась на трубу.

Чертеж дымника

Чертеж дымника

Предварительно выполняется чертеж, который наносится на кусок картона нужного размера. Картонные элементы позволят увидеть, как будет смотреться конструкция и поможет учесть все параметры изделия.

С помощью заготовленного шаблона вырезаются элементы из металла, и производится сборка. Перед монтажными работами с точностью замеряется диаметр трубы. Выбирая металл, соблюдаются следующие требования:

  1. Материал характеризуется долговечностью.
  2. Отличается прочностью.
  3. Устойчив к повышенным температурам.
  4. Обладает стойкостью к кислотной среде.

Изготовление колпаков на трубы выполняется с помощью листового металла. Стоит запастись специальными инструментами: специальными молотками, ножницами для резки металла, уголками для монтажа и металлическими стержнями. Также потребуются измерительные приборы, электрическое оборудование, дрель и пистолет с заклепками.

Стоит выбрать модели в виде крыши или пирамиды. Данная конструкция полностью накрывает трубу, но не стоит ее делать слишком большой.

Изготовление состоит из следующих шагов:

  1. Заготовка кладется на поверхность так, чтобы фронтальная область направлялась вверх.
  2. Элемент сгибается по прочерченным линиям. Для этого применяется листогиб. При этом линии получаются ровными и без вмятин.
  3. Если нет специального инструмента, то на верстаке фиксируется край угла. Чтобы правильно загнуть лист используется брусок.
  4. После сгибания изделие проверяется на гладкой поверхности. Элемент должен ровно стоять и не иметь деформаций и перегибов. Затем маркером на помечается место отверстия, которое затем просверливается.
  5. Затем дымник крепится при помощи скрепок.
  6. Учитывая сечение наружного канала дымохода, сооружается основание для конструкции с помощью металлических уголков. Уголки монтируются так, чтобы одна сторона соприкасалась с кирпичной кладкой, а вторая располагалась сбоку конструкции. Для основания понадобится уголок в форме прямоугольника.
  7. Отдельно готовятся ножки, которые крепятся при помощи сварки. В них заранее просверливаются отверстия.

Затем основание зачищается и покрывается специальным раствором от коррозии. Затем наносятся несколько слоев краски для наружного пользования. Колпак фиксируется на основании с помощью ножек. Он монтируется по углам основания. При монтаже край ножки выгибается. Детали крепятся заклепками.


Производится декорирование конструкции. При этом ножницами выполняются надрезы по краю навеса. Полученные элементы выгибаются вверх в форме лепестков.

Готовое изделие надевается на дымоход и монтируется при помощи анкерных болтов. Можно выполнить конструкции любой формы и вида. Делаются кованые дымники или в форме флюгера. В некоторых случаях устанавливается искрогаситель на трубу. Установка колпака продлит срок эксплуатации дымоходной системы. Кроме того, конструкция улучшит тягу, что положительно отобразится на микроклимате помещения. Подобная конструкция придаст уютный вид всему дому. Дымники на трубу должны отвечать всем требованиям безопасности.
