При проведении капитального ремонта в квартире, часто меняют расположение сантехнических приборов в ванной и туалете, объединяют их или разъединяют совмещенный санузел. Такие серьезные перемены требуют замены старых труб на новые, при этом разводка труб в ванной может измениться, поэтому установить их на те же места, что и раньше невозможно. Чтобы предотвратить проблемы при эксплуатации и неправильную работу сантехники, продумывают новую систему разводки.
Разработка схемы
Первым делом создают эскиз или чертеж помещения с расположением на нем приборов. Учесть в системе разводки применяют такое оборудование:
- ванна;
- раковины;
- унитаз;
- биде;
- стиральная машина.
На чертеже указываются размеры помещения и сантехнических приборов. Далее к каждому элементу оборудования ванной комнаты или туалета подводят горячее и холодное водоснабжение от стояков. Если чертеж выполнить подробно, то разводка труб (длина) будет посчитана точно. При разработке важно учесть:
- расположение приборов;
- расположение мебели;
- открывание дверей;
- наличие свободного пространства.
Чертеж выполняется и для раздельного и для совмещенного санузла. При раздельном варианте, подключение выполняется к одному стояку, расположенному в одном из помещений.
Способы монтажа разводки
После завершения этапа разработки чертежа ванной и туалета задумываются о реализации. Потребуется определиться со способом прокладки труб. Разводка труб в ванной своими руками выполняется двумя способами:
- открытым;
- скрытым.

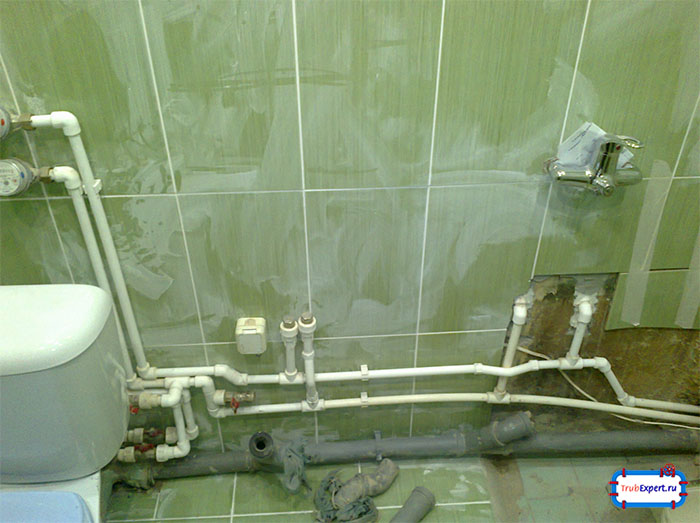

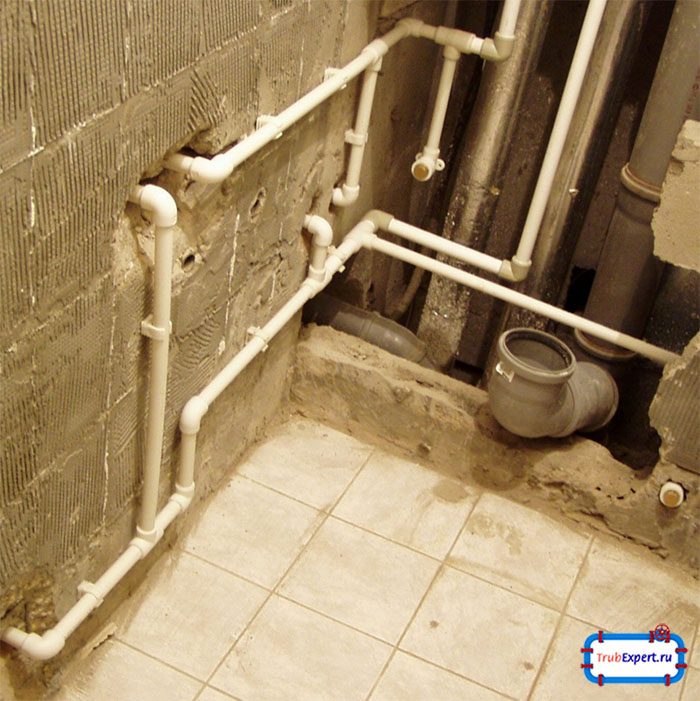

Разводка сантехники открытым способом предполагает расположение труб внутри помещения вдоль стен. Этот вариант прост в исполнении, но снижает эстетичность помещения. Коммуникации располагают близко к полу для улучшения внешнего вида стен. При открытом способе в будущем без проблем заменяется поврежденный участок трубы или провести ремонт. Для улучшения внешнего вида разводка труб водоснабжения закрывается пластиковым экраном или экраном из гипсокартона.
Скрытый способ — трудоемкий вариант проложить трубы в ванной. Его достоинство — эстетичный внешний вид помещения: разводка воды в квартире спрятана в конструкцию стен. Для этого делают в стенах штробы. При штробировании учитывают такие моменты:
- размеры штробы соответсвуют размерам труб, при этом стандартные размеры расстояния между трубами принимаются не менее 20 мм;
- пробивка выполняется только в ненесущих стенах, на которые не опираются плиты перекрытий.
Совет! Опирание плит перекрытий определяется по швам на потолке. При проведении ремонта снимают подвесные конструкции или осматривают оштукатуренный потолок. Стены, расположенные параллельно швам плит перекрытий, — ненесущие, в них размещается разводка воды в ванной. Стены, которые располагаются перпендикулярно швам, — несущие, они берут на себя нагрузку от массивных железобетонных перекрытий, поэтому пробивка штроб в них приведет к ослаблению несущих конструкций здания.
Помимо этой классификации существует еще один вид разделения типов разводки водопровода:
- последовательная;
- коллекторная;
- с помощью проходных водорозеток.
Последовательная разводка водоснабжения в квартире своими руками предполагает укладку труб поэтапно. Приборы соединены по очереди, один с другим. Это облегчает монтаж, но следует помнить об одном недостатке такой схемы. Если несколько последовательно соединенных сантехнических приборов включены одновременно, напор между ними делится равномерно, что приводит к его снижению в отдельном устройстве. Такая схема подойдет для маленьких квартир с числом проживающих 1 или 2.
Коллекторная разводка водопровода в квартире предполагает подведение труб отдельно к каждому прибору. Минусом такой схемы станет сложность выполнения работ. К положительным сторонам относят:
- напор не зависит от количества включенных приборов;
- при возникновении аварии или необходимости замены сантехники водоснабжение каждого прибора перекрывают без затрагивания других устройств;
- такая разводка воды в квартире своими руками позволяет без проблем подключать новую технику уже в процессе эксплуатации системы.
Последний третий тип расположения труб в ванной выполняется только профессионалами. При самостоятельном ремонте он не рассматривается.
- Прокладывать трубы начинают от стояка.
- В первую очередь выполняют установку контрольного вентиля.
- Установка фильтра грубой первичной очистки. Вода, которая поставляется в квартиры, не всегда имеет хорошее качество, особенно это ощутимо весной, когда в систему водоснабжения попадает талая вода с улиц города. Для доочистки поступающей жидкости устанавливают фильтр.
- Установка водопроводного счетчика. Для учета нагретой и холодной воды монтируются два прибора.
- Установка фильтра тонкой очистки. Выполнение этого этапа не является обязательным, но позволяет улучшить качество используемой воды.
- Если напор в подающем стояке превышает 6 атмосфер, устанавливают редуктор давления. Для установки параметров прибор комплектуется манометром. Наиболее оптимальной давление для подводки к сантехническим приборам — 3-4 атмосферы. Особенно актуальна установка редуктора для частных жилых домов.
- Установка коллектора (коллекторныйвариант схемы).
- Прокладка труб.
- Подключение к сантехническим приборам.
Материалы для выполнения работ
Как долго прослужит водяной узел без ремонта, зависит от правильного выбора материала труб, которые изготавливаются из:
- полипропилена;
- ПВХ;
- металлопластика;
- меди.
Медный трубопровод — дорогое удовольствие. Его самостоятельный монтаж затруднителен, поэтому при устройстве такого типа разводки обращаются за помощью к специалистам.
Полипропиленовые и ПВХ трубы имеют невысокую стоимость и просты в использовании. Но из-за температуры плавления пластика их применяют только для подведения холодной воды. Пластиковые трубы при установке требуют наличия специальных инструментов.
Разводка сантехники в новостройке или уже давно эксплуатируемом доме с помощью металлопластиковых труб позволяет пропускать сквозь них как горячую, так и холодную жидкость. Установка таких изделий проста и понятна даже новичку в области водоснабжения и строительства. Обязательно отрезают трубы точно по размерам. Качество выполнения работ сильно зависит от правильности установки фитингов. Цена на металлопластиковые трубы повышается с увеличением количества используемых фитингов.
В качестве заключения несколько рекомендаций по соединению сантехнических приборов с магистралью:
- прокладывают трубы с минимальным количеством изгибов;
- трубопроводы с горячей и холодной водой по возможности не пересекаются;
- затрагивание несущих стен при ремонте запрещено;
- при монтаже предусматривают возможность быстро прекратить подачу воды к приборам в случае необходимости.
