Что нужно знать о поверхностных водяных насосах

0 384

Поверхностным называется насос, который, в отличие от погружаемых в воду моделей, располагают отдельно от источника. К колодцу или скважине подводят только шланг, а сам агрегат располагают в доступном для контроля и профилактики месте. Поверхностный насос используют для оборудования водопровода в сельском доме или коттедже, когда вода подается из автономного источника или накопительного резервуара.

Благодаря поверхностному насосу можно легко обустроить полив участка, так как данный агрегат просто в установке и в использовании
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Благодаря поверхностному насосу можно легко обустроить полив участка, так как данный агрегат просто в установке и в использовании


Как устроен поверхностный насос

Модели, устанавливаемые вдали от водозабора, делятся на 4 группы:

  1. клапанные
  2. роторные
  3. вихревые
  4. центробежные

Для оборудования автономного водопровода приобретают поверхностные водяные насосы вихревого или центробежного вида.

  • из корпуса с внутренней кольцевой полостью и уплотняющего выступа
  • электродвигателя
  • вала
  • рабочего колеса плоской формы открытого или закрытого типа.

У открытого колеса длинные лопасти, не имеющие перегородок. У закрытого — короткие лопасти по краям круга и перемычка по центру.

С маленьким зазором колесо размещается во внутренней полости. Там же установлено 2 патрубка — всасывающий и напорный, которые разделены перемычкой. Вращаясь, рабочее колесо захватывает жидкость лопастями, вода всасывается и перетекает к напорному патрубку. Центробежные силы направляют жидкость к стенам корпуса, отталкивается от них, вновь протекает между лопастями, многократно завихряясь. Такой наружный насос дает на выходе достаточно сильный напор воды.

Существует несколько вариантов исполнения вихревых насосов, которые выпускаются крупными производителями
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Существует несколько вариантов исполнения вихревых насосов, которые выпускаются крупными производителями

Вихревые конструкции требовательны к качеству перекачиваемой жидкости. При наличии в ней песка и других посторонних примесей, техника быстро выходит из строя.


Центробежная конструкция

Свое название поверхностный центробежный насос получил из-за способа перемещения жидкости внутри корпуса под влиянием центробежной силы от середины колеса к выходному, создающему напор патрубку.

В отличие от вихревых агрегатов, колесо центробежных изделий собрано из 2 пластинок, между которыми располагаются загнутые в противоположную вращению сторону лопасти. Колесо крепится на роторной оси, соединенной с двигателем.

Вода попадает в насос через шланг, один конец которого опущен в колодец или скважину, а второй соединен с входным патрубком. Добравшись до вращающегося рабочего колеса, жидкость, под действием центробежных сил, отлетает к стенкам камеры. После этого вода попадает в выводные каналы, на которых вмонтированы кольцевые или спиралевидные трубки. При этом создается высокое давление, под действием которого жидкость поступает в систему водоснабжения дома.

Центробежные насосы могут иметь не одно, а несколько рабочих колец, заключенных в один герметичный корпус. При последовательном соединении колец вода поступает от заборного отверстия одного кольца к другому. При этом напор воды значительно увеличивается. Такие конструкции называются многоступенчатыми.

Назначение поверхностного насоса

Поверхностный насос для воды пользуется повышенным спросом при оборудовании водопровода в частных домах. Для корректной работы механизма, вода должна залегать не ниже уровня в 8 метров. С большей глубины вода подается насосами со встроенными эжекторами или глубинными агрегатами.

Компактные поверхностные насосы вихревого типа используют для полива огорода, наполнения бассейнов или создания необходимого давления в системе водоснабжения дома. Если наружный насос перекачивает загрязненную воду (к примеру, из бассейна или пруда), то после использования его промывают чистой водой.

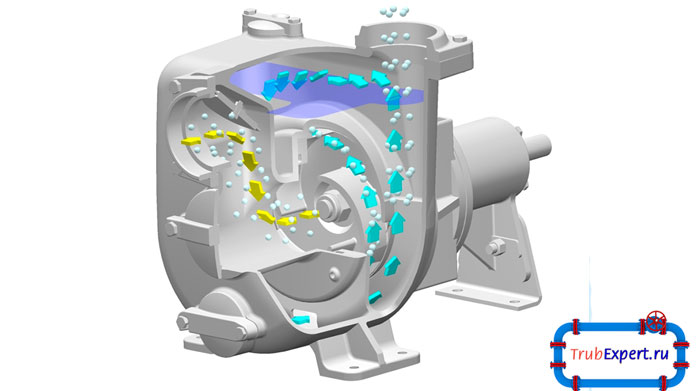

На схеме представлена работа вихревого насоса: таким способом поднимается жидкость на высоту
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
На схеме представлена работа вихревого насоса: таким способом поднимается жидкость на высоту

Для обеспечения водой загородного дома используют насосные станции, которые объединяют в одном устройстве поверхностный насос для воды, гидроаккумулятор, реле давления и манометр. Такая система обеспечивает бесперебойную подачу воды в дом. Насос включается автоматически при снижении давления в системе и подкачивает в воду в накопительную емкость, которой служит гидроаккумулятор.

Если источником воды на участке является скважина, то использовать поверхностные модели можно не всегда. Поднять воду на большую высоту способны глубинные насосы для скважин или поверхностные модели с эжектором.

Преимущества наружных моделей

При оборудовании системы водоснабжения в загородном доме

поверхностные модели обладают рядом преимуществ:

  • надежность и долговечность
  • вода подается под сильным напором
  • не нужно подводить электричество к источнику воды
  • малые габариты и вес
  • возможность забора воды из резервуара с небольшой (менее 80 см) глубиной
  • безотказная работа системы при возникновении воздушных пробок
  • легкость подключения и простота обслуживания.

Монтаж и подключение

Поверхностные системы подачи воды позволяют подключить насос своими силами. Для этого требуется соблюсти ряд требований по монтажу и первому запуску агрегата:

  1. Устройство поверхностного насоса для подачи воды в дом требует установки на устойчивую, ровную плоскость и надежного закрепления.
  2. Если предполагается пользоваться водопроводом круглый год, шланги для воды, которые будут опущены в колодец или скважину, прокладывают ниже уровня промерзания почвы.
  3. Шланг для насоса в колодец или скважину укладывают, делая уклон по направлению к источнику воды.
  4. На том конце шланга, который опущен в воду, устанавливают обратный клапан. Он препятствует вытеканию жидкости обратно в резервуар и служит непременным условием корректной работе водопровода.
  5. Первый запуск центробежного насоса проводят после заполнения водой шланга, опущенного в резервуар и самого агрегата. Только после этого агрегат подключают к водопроводной системе внутри дома.
  6. После подключения насосной станции к электросети, вся система заполняется водой – гидроаккумулятор и водопроводные трубы. Когда давление в трубах и накопительной емкости достигнет 2,5-3 атмосферы, двигатель отключится.
  7. Чтобы проверить напор, открывают любой кран. После этого по манометру отслеживают давление, при котором двигатель вновь включится. Если оно не соответствует заявленным в паспорте показателям, регулируют систему с помощью реле давления.

ПОСМОТРЕТЬ ВИДЕО

Самостоятельно выполняя монтаж центробежных насосов, не забудьте обеспечить надежную герметичность всей системы.
