Укрепляем стенку дренажной канавы: 5 основных способов

0 2 590

Дренажную систему разворачивают, чтобы сохранить необходимый уровень влажности почвы на земельном участке.Если грунтовые воды залегают близко к поверхности земли или идут обильные осадки, то дренажная канава для отведения излишков воды необходима.Обычно расположена водоотводная канава вдоль участка.

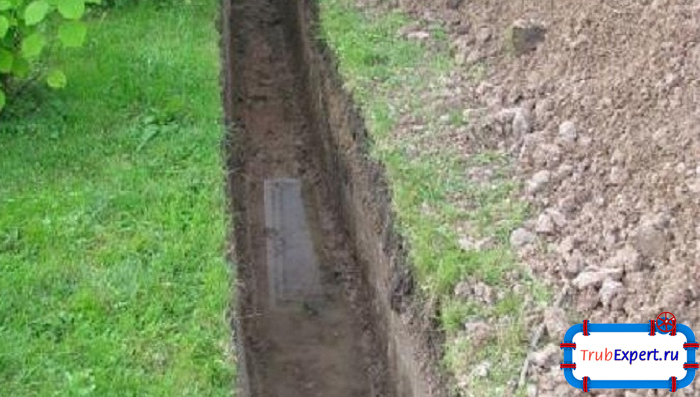

Участок, где построен дом, нуждается в обустройстве дренажной системы - сложной и отнюдь не дешевой конструкции
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Участок, где построен дом, нуждается в обустройстве дренажной системы — сложной и отнюдь не дешевой конструкции

Закрытая дренажная сеть (бетонные трубы для канавы)требует много затрат, поэтому владельцы земельных участков предпочитают развернуть несколько открытых канав соединяющихся между собой. В этом случае не требуется прокладка труб. Однако открытая сточная канава тоже имеет недостаток. Он состоит в том, что со временем склоны осыпаются. Поэтому целесообразно их укреплять, особенно если расположена дренажная канава вдоль забора.

Способ укрепления выбирают в зависимости от угла наклона стенок канавы и от глубины траншеи.

  • Если угол крутизны менее 8°, то укрепление склонов выполняют при помощи высадки растений.
  • Геосетками и геоматами закрепляют склоны, угол которых в диапазоне от 8° до 15°.
  • Крутые склоны, угол крутизны которых больше 15°, укрепляют с использованием армирования изнутри.Для этого применяют способы армирования георешетками и габионами.

Неглубокие траншеи выкладывают изнутри камнями.

Рассмотрим наиболее популярные методы укрепления.


Вариант 1 — трехмерная геосетка для укрепления стенок дренажной канавы

Геосетку очень часто применяют для фиксации откоса. Она представляет собой ячеистую сетку из усиленных нитей, переплетенных между собой. Места соединения нитей дополнительно закреплены. Для производства применяют полимерный материал. Также полимерные составы используют для дополнительной обработки с целью усиления сетки. Корни посаженных вблизи растений легко проникают в ячеистые отверстия и тем самым создают дополнительное крепление грунта на поверхности склона.

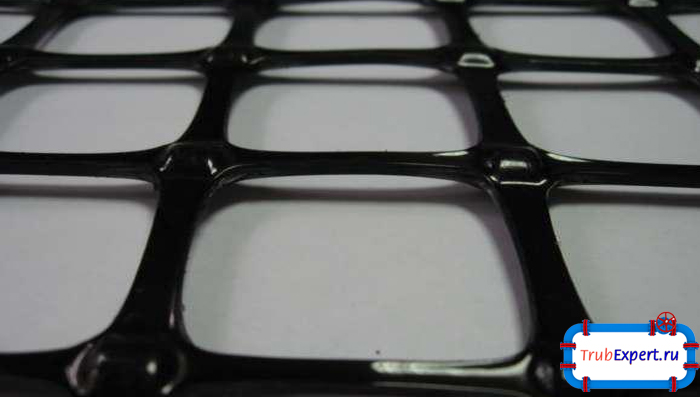

Геосеткой ограничивают деформацию склона и движение грунта
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Геосеткой ограничивают деформацию склона и движение грунта

Полимер, из которого выполняют  геосетку, устойчив к гниению, неблагоприятным природным факторам, коррозийным процессам. Сетка не подвергается деформации и обладает высокой износостойкостью; способна выдержать высокие нагрузки и напряжение. Геосетку изготовляют из гибкого материала, поэтому ее укладывают даже на неровную поверхность.

Укладывают сетку следующим образом:

  1. При помощи ручного катка уплотняют грунт внутри канавы.
  2. Далее раскатывают рулоны материала, полосы стыкуют между собой.
  3. Крепят материал внутри траншеи каждые 1,5 м специальными скобами.
  4. Сетку декорируют или маскируют путем засыпки или высадки растений.

Вариант 2 — противоэрозионные геоматы

Структура геомата состоит из послойно соединенных полипропиленовых решеток скрепленных полипропиленовыми нитями. Внешне это напоминает многослойную паутинку. Просветы между нитями небольшие, поэтому геомат удерживает грунт откоса и препятствует распространению корней растительности. Со временем растения плотно сплетаются с материалом и усиливают стенки канавы.

Полипропилен геоматов устойчив к условиям внешней среды (воздействию воды, солнечному свету, перепадам температур, гниению), не токсичен, непожароопасен.

Укладывать покрытие несложно и можно даже зимой. Выполняются работы в следующей последовательности:

  1. Подготовка траншеи, очистка.
  2. Край рулона крепим анкерами к верхней части откоса.
  3. Раскатываем материал до дна траншеи и отрезаем.
  4. Нижняя часть куска материала закрепляется.
  5. Следующую полоску материала раскатываем сверху донизу внахлест на 15 см с предыдущей.
  6. На покрытие выкладывается слой земли 3-5 см и высаживаются семена.При этом сетка для укрепления склонов дополнительно усиливается растительностью.

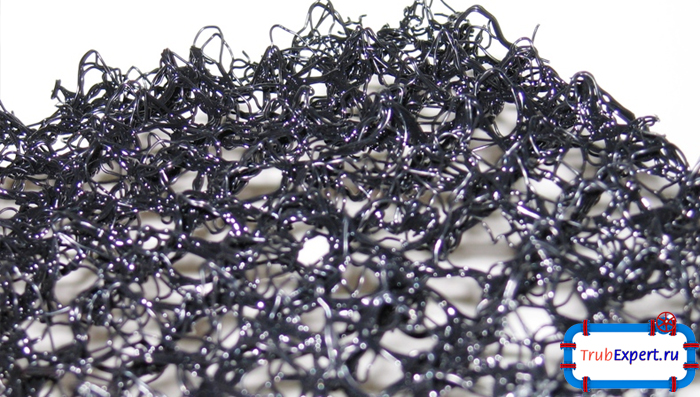

Геомат отличается пористой структурой, которая корневой системе растений позволяет легко прорастать сквозь материал
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Геомат отличается пористой структурой, которая корневой системе растений позволяет легко прорастать сквозь материал


Вариант 3 — самодельные габионы

Сетку изготавливают из металла с двойным кручением, оцинкованного или покрытого ПВХ, чтобы избежать коррозии. Сначала выполняют монтаж габиона, а потом засыпают выбранный материал.

Габионы бывают заводского производства и собственного.Чтобы самостоятельно изготовить габионы нужно:

  • Сварить из прутьев металлический каркас для склонов канавы. Диаметр прутьев около 6 мм.
  • Установить каркас в канаву.
  • Далее наполнить каркас заранее купленным наполнителем и закрыть металлической сеткой.

Вариант 4 — объемная георешетка

Георешетка представляет собой ленты из синтетического материала скрепленные таким образом, что само покрытие представляется сотовой структурой. В ячейки насыпается наполнитель. При высокой влажности предпочтительно засыпать щебень или гальку. Если склоны сухие, то можно использовать и песок.

Георешетки выполняют из перфорированных лент и лент без перфорации. Перфорированные геосоты обладают наилучшими дренажными свойствами, поэтому для укрепления дренажной канавы они являются наиболее предпочтительными.

Покрытие без перфорации допускается использовать, если предварительно выстелить геотекстильную прослойку!

Ширина ленты определяет высоту ребра решетки. Ширина ячейки тоже варьируется.Насыпной материал и угол наклона укрепляемой стенки траншеи определяет выбор георешетки.

Материал, используемый для геосот, отличается повышенной износостойкостью, прочностью, устойчивостью к гнилостным процессам и другим воздействиям окружающей среды.

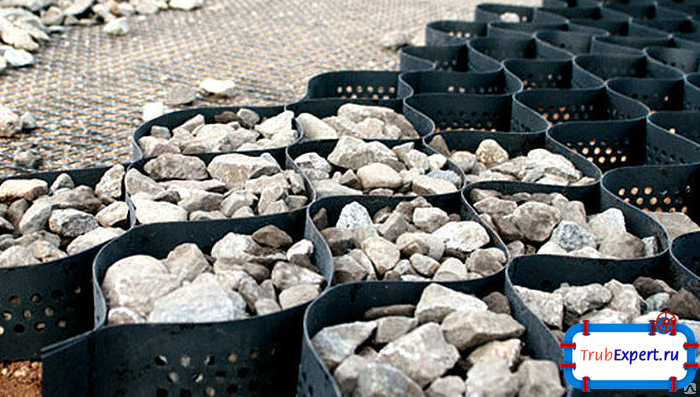

В ячейки георешетки можно засыпать различный наполнитель
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
В ячейки георешетки можно засыпать различный наполнитель

Процесс укладки покрытия выполняется в несколько этапов:

  1. Ровняем и уплотняем грунт на склонах канавы. При необходимости выстилаем дно транше и геотекстилем.
  2. Покрытие укладываем сверху вниз.
  3. Натягиваем покрытие и крепим анкерами с загнутым верхним концом. Важно выполнить это правильно, так как от этого зависит срок эксплуатации.
  4. Заполняем геосоты наполнителем.

Вариант 5 — бюджетные способы

В условиях нехватки денежных средств можно применяют экономные варианты конструкций, которые обеспечат укрепление откосов. Способов укрепить канаву на дачном участке придумано уже немало. Опишем некоторые из них.

Старые шины — популярно для дачи

Шины укладывают рядами, крепят к поверхности и между собой. Потом засыпают наполнитель, в том числе и в промежутки между шинами.Шинами укрепляется и дренажная яма.

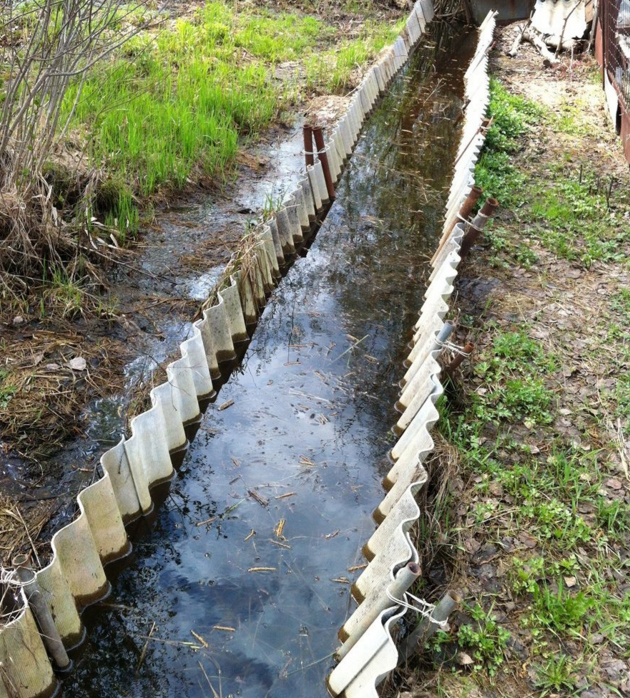

Канава укрепленная лисатми шифера
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Шифер популярный и дешевый материал, а к тому же есть почти на каждом участке

Кладем пенопласт своими руками

Недорогой вариант – это откосы из пенопласта. Материал устойчив к гниению. Пенопласт используют и как геотекстильную прослойку. Укрепление дренажной канавы откосами из пенопласта — это популярно среди владельцев дач и частных домов.

Подпорные стенки

Подпорные стенки- способ предотвращающий обрушение грунта со склонов под различным углом. Он широко используется не только в дренажных канавах.

Есть разные виды подпорных стенок.Их изготовляют из материалов: дерева, камня, кирпича, бетона и других. Для водосточных канав предпочтительнее использовать устойчивый к влаге материал: бетон, камень.Конструкция подпорной стенки по размерам может быть рассчитана профессионалами или самостоятельно в специализированных компьютерных программах. Подпорные стенки нужны для укрепления дренажной канавы.

Устройство подпорной стенки выглядит следующим образом:

  • Фундамент. Берет на себя главную нагрузку. Эта часть стенки располагается ниже уровня земли.
  • Тело. Собственно сама стенка, которую создают из выбранных материалов.
  • Дренаж (водоотвод). Его располагают за стенкой над фундаментом.Он предотвращает размыв конструкции.

Для примера рассмотрим устройство подпорных стенок из бетона.

Бетонное укрепление канавы на дачном участке характеризуется прочностью и долговечностью. При необходимости бетонная стенка декорируется камнем, кирпичом или другим облицовочным материалом. Первым делом нужно вырыть траншею, глубина которой зависит от закрепляемого от обрушения склона. Например, для склона 1 м. траншею для стенки выкапывают глубиной 0,3-0,4 м. Из скрепленных между собой досок делают каркас. На дно траншеи выкладывают слой щебня и устанавливают арматурную сетку. В подготовленный каркас заливают бетон.

ПОСМОТРЕТЬ ВИДЕО

Дерево чаще используют, чтобы выполнить укрепление стенок котлована. Чтобы исключить риск обрушения грунта по периметру котлована вертикально выставляют деревянные брусья встык. На дно выкладываются распорки (горизонтальные доски, упирающиеся в вертикальные).

Способов самостоятельного укрепления немало. Заводские материалы считаются надежнее подручных материалов. Чтобы определиться с укрепляющим материалом, анализируют тип грунта, угол наклона откосов и финансовые возможности. Укрепление дренажной канавы — это важный момент, который надо учесть при устройстве канализации на даче.
