Труба ПВД: технические параметры и применение

0 1 677

Полиэтиленовая труба высокого давления – трубопровод с эластичной наружной оболочкой. С точки зрения химического строения — это прочная кристаллическая решетка со слабыми межмолекулярными соединениями полиэтиленового полимера. Такая структура обуславливает следующие свойства полиэтилена высокого давления: мягкость и эластичность, слабая подверженность к коррозии, прочностные характеристики, стойкость к механическому воздействию.

Труба ПВД: технические параметры и применение
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Основные характеристики труб ПВД

Трубы ПВД состоят из трех составных слоев. Полиэтилен армируется нитью из синтетических материалов. Главное направление использования такого типа водопровода: подача питьевой и технической воды, промышленных жидкостей и газообразных веществ, поэтому чаще полиэтилен эксплуатируется как трубопровод наружных сетей. При монтаже учитывается важный аспект: перед укладкой водопровода подготавливается специальная песочная «подушка». Таким образом, после закапывания траншеи грунтом, полиэтиленовый трубопровод находится в песке. Этот способ монтажа продлевает срок службы водопровода на 10-15 лет. Максимальное давление, при котором рекомендуется использоваться трубы из ПВД – 3 МПа.

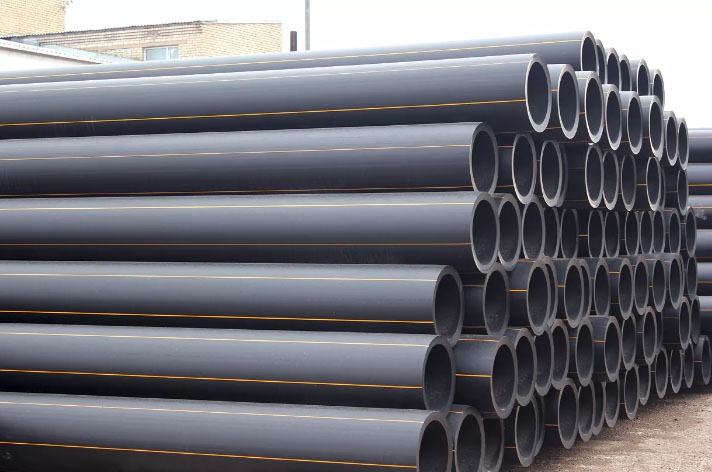

Полиэтилен высокого давления изготавливается, как и любой другой полимер, путем экструзии. Несмотря на метод производства, полиэтиленовые изделия не содержат экологической опасности для здоровья человека. Производство ПВД труб регламентируется по ГОСТу 18599-2001. Минимальный диаметр такого трубопровода составляет 20 мм. Труба ПВД выпускается в виде бухты, катушки (до 180 мм) или 6-метровыми отрезками (свыше 180 мм).

Труба ПВД: технические параметры и применение
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Сферы применения ПВД труб

Полиэтилен высокого давления используется:

  1. В прямом назначении: в виде водопровода для доставки потребителю холодного и горячего водоснабжения.
  2. В косвенном назначении: в виде защитного кожуха для электрических линий или оптических кабелей. Препятствуют внешнему механическому воздействию.
  3. В промышленном назначении: для транспортировки жидкостей и газов различного типа в промышленных масштабах.
  4. Редкий случай – использование трубы из ПВД в системах мелиорации.

Главные достоинства ПВД труб

Технические характеристики ПВД обуславливают ряд особенностей перед другими типами полимерных водопроводов. Основные преимущества ПВД:

  • Полиэтилен обладает повышенной устойчивость к коррозийному и химическому воздействию внешней среды.
  • Структурный материал полиэтилена отличается низким уровнем теплопроводности, что уменьшает потерю тепла горячих жидкостей при транспортировке на дальние расстояния. Этот же параметр отвечает за уменьшение количества конденсата.
  • Труба ПВД обладает высоким коэффициентом гибкости, что обуславливает эластичность материала и повышенную устойчивость внутренних стенок при замерзании.
  • Малый вес изделия обеспечивает легкость в монтаже, что существенно уменьшает время укладки трубопровода в траншею.
  • Материал ПВД обладает повышенным уровнем упругости, что защищает полиэтилен от гидравлических ударов.
  • Широкий ассортимент труб и доступная цена.

Труба ПВД: технические параметры и применение
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Способы соединения труб ПВД

Выделяют два варианта соединения ПВД трубопроводов:

  1. Монтаж с использованием компрессионных фитингов. Этот метод рентабелен для трубопроводных изделий ПВД диаметром до 63 мм, так как стоимость таких приспособлений отличается невысокой стоимостью, а монтаж осуществляется при наличии минимального набора инструментов. Выделяют следующие компрессионные фитинги: отводы, тройники, переходы на наружную и внутреннюю резьбу, соединительные муфты и прочие.
  2. Для крупных диаметров трубопроводов (от 63 мм и выше) использование компрессионных фитингов не столь целесообразно. Ввиду этого предлагается альтернативный способ соединения полимерных ПВД труб – стыковка при помощи сварки. В качестве дополнительных материалов используются электросварные фитинги. В процессе соединения образуется стык высокой прочности с техническими параметрами идентичными трубе.

Стыковая сварка – метод наиболее прочного соединения трубопровода ПВД. Сварочный стык обладает всеми характеристиками материала-донора и при этом создает возможность многократного монтажа полиэтилена.

Трубопроводные системы ПВДФ: преимущества и сфера применения

Трубы ПВД и ПВДФ схожи по названию, однако, структурные составляющие материала существенно разнятся по своему строению, что отражается на технических параметрах.

ПВДФ изделия производятся из материала поливинилденфторид. Он наделен рядом преимуществ и не содержит в своем составе остатков каталитической реакции, термических стабилизаторов, пластификаторов и антипиринов.

Труба ПВД: технические параметры и применение
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

  • Повышенная устойчивость к химическому воздействию со стороны агрессивных внешних сред.
  • Эксплуатационные температурные максимумы находятся в пределах -40…+1400С.
  • Устойчивость к абразивной амортизации материала.
  • Невысокая масса изделий.
  • Легкость монтажа конструкции.
  • Повышенная устойчивость к негативному воздействию микроорганики.
  • Не нуждается в регулярном техническом обслуживании.
  • Устойчивость к солнечному и ультрафиолетовому свету.

Сфера применения

Материал ПВДФ обладает рядом технических преимуществ, что обусловливает высокий спрос потребителя и применение во многих сферах производственной деятельности:

  • В химической, фармацевтической и целлюлозной отраслях.
  • На производстве минеральных удобрений, для транспортировки отходов ядерных реакций.
  • В пищевой промышленности.

Для ПВДФ трубопровода выпускается индивидуальный комплект фитинговых соединителей: фланцы, отводы, тройники и другие.

Основное предназначение труб ПВДФ – эксплуатация в условиях повышенной опасности: при высоких температурах и давлении транспортируемых жидкостных сред, контакте наружной оболочки с концентрированными составами кислот и прочих окислительных веществ.
