Система канализации – один из основных элементов благоустройства жилых и производственных объектов. Коммуникации, проложенные с учетом местных условий и в соответствии с требованиями строительных норм и правил (СНиП), способны обеспечить длительную безаварийную эксплуатацию зданий и сооружений – об этом свидетельствует накопленный опыт строительства в различных регионах страны.
Суть проблемы глубины заложения труб
В основе проблемы – на какой глубине должны быть уложены канализационные трубы для их функционирования в заданном режиме – лежат два основных условия:
- отсутствие промерзания трубопроводов в холодное время года;
- защита канализации от механических повреждений.
Температура сточных вод даже в самые холодные периоды не превышает 10-14о С – повышенная температура стоков обусловлена тем, что вода попадает в канализацию, побывав в отапливаемых помещениях. Кроме того, грунт, расположенный над канализацией, способствует сохранению положительных значений температуры. Если на участке сооружен аэратор для септика своими руками, зимой температура в резервуаре септика может существенно понизиться за счет воздуха, прибывающего извне.
Варианты решения вопроса: на какую глубину закапывать трубу водопровода
Как правило, глубина залегания канализационных труб определяется с учетом местных условий и метеорологических данных о средней глубине промерзания грунта.
Если данные о прокладке канализации в данной местности отсутствуют, следует пользоваться специальными расчетами и данными СНиП 2.04.03-85 п.4.8, где регламентируется глубина заложения канализационных труб:
- Трубопроводы небольшого диаметра (до 500 мм) – на глубину не менее 300 мм от глубины промерзания грунта.
- Трубопроводы диаметром более 500 мм – не менее 500 мм от глубины промерзания грунта.
В любом случае канализация не может быть уложена ближе, нежели 700 мм от уровня земли (планировочной отметки).
Проводить земляные работы при прокладке трубопроводов следует с учетом важных условий, выполнение которых сможет повысить эффективность дальнейшего функционирования канализации и одновременно – оптимизировать капитальные затраты на строительство. Итак, планируется:
- Минимальное количество земляных работ.
- Предохранение трубопроводов от повреждений вследствие возможных нагрузок на поверхности земли.
- Предохранение стоков от замерзания и, как следствие, от закупорки трубопровода.
- Подача стоков в централизованную канализацию из низкорасположенных участков при помощи насосных установок.
При определении, насколько глубоко закапывать трубопровод, учитываются также факторы:
- Близость подземных грунтовых вод.
- Состав грунта.
- Рельеф участка прокладки трубопровода – каждый метр изменения высоты рельефа важен при принятии решения.
- Возможные технологии ведения земляных работ.
О прокладке водопроводных труб
Сооружение канализационных систем подразумевает наличие водопровода, к сооружению которого предъявляются особые требования, как по качеству подаваемой воды, так и по выполнению многочисленных правил его укладки, регулируемые СНиП 2.04.02-84* в части «Водоводы, водопроводные сети и сооружения на них». Закладка водопровода происходит после выполнения работ по проектированию всех коммуникаций, прилегающих к зданию и сооружениям. Проектом предусматривается, в том числе, глубина закладки водопроводных труб. На какую глубину закапывать трубу водопровода зависит от слоя промерзания.
Хотя функционирование канализационных систем происходит в менее сложных условиях, нежели водопровода, работающего под высоким давлением, глубина заложения водопровода (СНиП 2.04.02-84*) должна превышать глубину промерзания на 0,5 м и более, считая от верхнего уровня трубы. В соответствии с многочисленными исследованиями климатических условий в разных регионах Российской Федерации, средняя глубина промерзания грунта, от которой зависит глубина прокладки водопровода, составляет:
- в южных областях: 0,5-1 м;
- в средней полосе: 1,2-2,0 м;
- на севере России: 2,0-3.5 м.
Делая соответствующие расчеты при строительстве систем водоснабжения и водоотведения, следует помнить, что максимальная глубина промерзания грунта в отдельных районах может существенно колебаться.
Исходя из сказанного, в случае обустройства водопровода предстоит закапывать трубу водопровода на глубину, превышающую указанные уровни на 0,5 метра от верхнего уровня линии трубопровода.
Глубина прокладки водопроводных труб (а также канализационных) может быть уменьшена в случаях, если предусматриваются меры по их дополнительному утеплению.
Виды канализационных трубопроводов: варианты со сливом, бочкой, кольцами
Для обеспечения принятия и отвода стоков используются два основных вида канализационных трубопроводов:
- Самотечные.
- Напорные.
На участках с незначительными колебаниями рельефа достаточно предусмотреть самотечные канализационные трубопроводы, используя при этом регламентированный правилами угол уклона канализационной трубы – важное условие надежной работы трубопровода в целом.
Малый угол уклона может привести к быстрому засорению и прекращению транспортировки стоков, увеличенный угол уклона и быстрый сток – к срыву водяных затворов на канализационных сантехнических приборах. Кроме того, неправильно выполненный уклон трубы может привести к ее ускоренному износу. Нормами предусмотрен уклон на 1 метр канализационного трубопровода:
- 20 мм – для диаметра трубы 100 мм;
- 30 мм – для диаметра трубы 50 мм.
Более подробно уклон трубопроводов значительной длины регламентирует СНиП 2.04.01-85 (п. 18.2). При строительстве канализационных коллекторов проводятся специальные расчеты, учитывающие минимальные скорости прохождения стоков, расход и уровень наполнения коллектора.
Глубина самотечных коллекторов может достигать 8 м.
Напорная канализация с применением насосных станций перекачки используется при сложных геологических условиях местности, когда требуется поднять канализационные стоки на возвышенность для их дальнейшей транспортировки и утилизации.

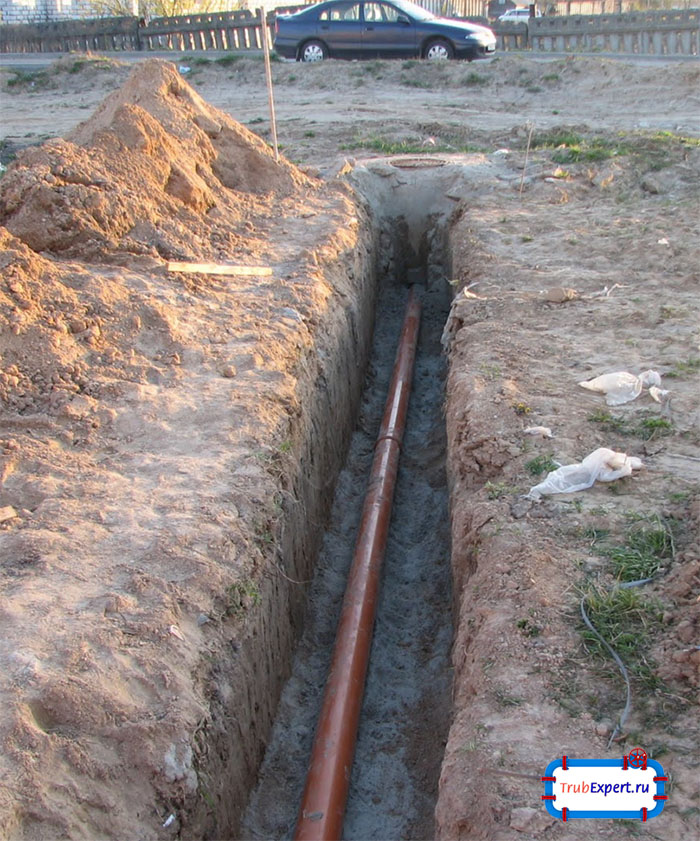

Правильная прокладка канализации на участке

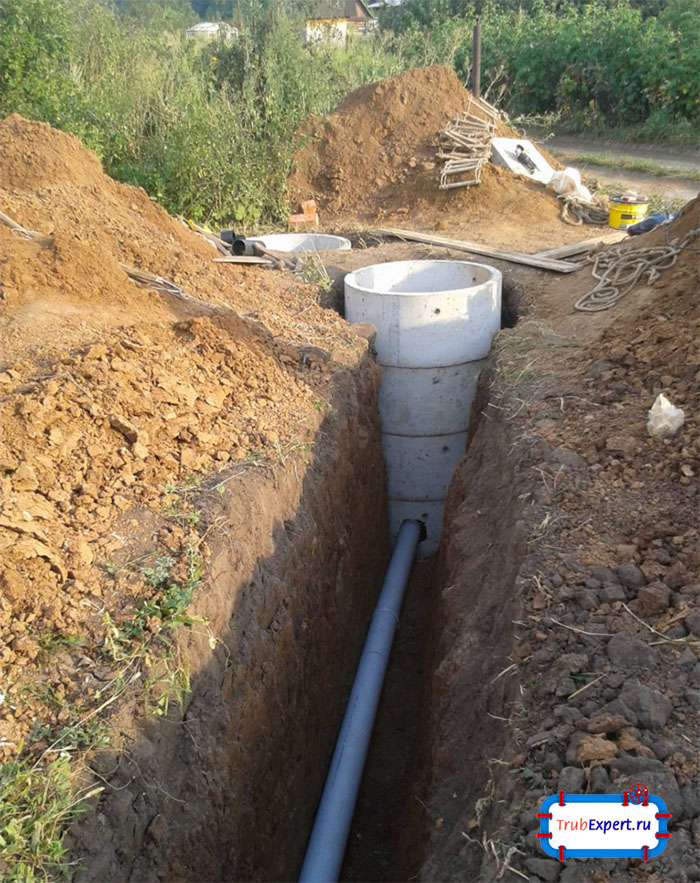

Наиболее простой способ обустройства системы канализации на участке – установка септика. Для его размещения лучше всего подготовить бетонный «саркофаг», который облегчит эксплуатацию устройства и предохранит его от воздействия грунтовых вод. Септик погружают в грунт на глубину 1,5 м, на расстоянии не менее 5 м от дома. Труба, соединяющая резервуар с внутренней канализацией, не должна иметь колен и изгибов. Чтобы исключить промерзание и сопутствующие проблемы, следует закапывать канализационную трубу на глубину чуть выше средней глубины промерзания, примерно на уровне 80 см от поверхности земли (в случае, если в месте прокладки трубы проходит дорога, глубину укладки следует увеличить).
Глубина канализационной трубы в частном доме зависит также от высоты точки выхода трубы из дома и общего рельефа местности.
Ливневая канализация из серых труб
При строительстве дома нельзя забывать и о ливневой канализации, необходимой для отвода дождевых и грунтовых вод и исключения подтапливания здания и сооружений, находящихся на участке. Глубина заложения ливневой канализации принимается в соответствии со статистическими данными и специальными расчетами. Для упрощения задачи профессионалы советуют зарывать водосточную трубу на глубине:
- 0,3 м – при диаметре трубы до 500 мм;
- 0,7 м и более – при диаметре трубы более 500 мм.
Для слива ливневых стоков понадобится также колодец или резервуар для сбора воды и последующего использования ее в хозяйственных целях.
Следует обеспечить также:
- максимально возможное уменьшение объемов земляных работ;
- безопасность эксплуатации системы, исключив возможность внешних повреждений и замерзание трубопроводов.
На какую глубину закапывать водопровод и канализацию необходимо решить с учетом всех требований к коммуникации.
