Канализационный трубопровод периодически засоряется, подтапливая первые этажи, извергающимися из санузла сточными водами. Такое случается при неправильной эксплуатации, но обратный клапан для канализации, установленный в квартире, поможет предупредить подобную ситуацию.
Причины засорения канализации
Человек неоднократно сталкивается с последствиями канализационного засора, когда стоки, вместо того, чтобы уходить через сливное отверстие, неожиданно вытекают обратно. Так недалеко и до затопления квартиры нечистотами. Первое, что приходит в голову – нарушение правил эксплуатации сооружений. Каковы же основные причины засорения?
Неверный уклон отводящих труб
Неправильный наклон сточной трубы приводит к неоднократному повторению неприятной ситуации. Дело в том, что система нормально функционирует лишь при обеспечении оптимального скоростного режима движения стоков, за который и отвечает уклон трубопровода.
Так, недостаточный (заниженный) уклон влечет за собой замедленное движение нечистот, во время которого включения успевают осесть и перекрыть просвет, приостанавливая движение жидкости по трубам. Такую же опасность таит в себе и увеличенный уклон, поскольку твердые включения лишь частично смываются водой из-за увеличенной скорости слива.
Образовавшийся осадок приведет к полной непроходимости трубопровода, накапливаясь не один год.

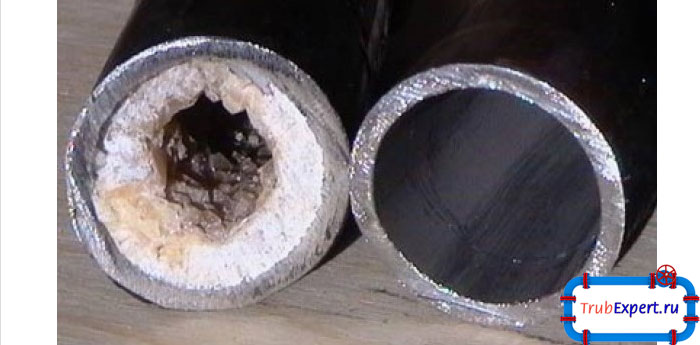

Износ трубопровода
Изношенность водопровода проявляется в образовании накипи (равномерных отложений на стенках) в процессе продолжительной эксплуатации. Как результат, уменьшается внутренний просвет (сечение трубопровода), а включения чаще закрепляются на стенках, образуя засор.
Неправильная установка горизонтальных отводов
В некоторых водопроводах горизонтальные отводы устанавливаются под углом в 90°. При этом происходит резкая смена направления движения потока жидкости, а, значит, и скорости (резкое замедление или ускорение). Подобная конструкция водостока отрицательно сказывается на работе канализации и становится причиной засоров.
Монтаж отводов на горизонтальных участках выполняется под углом 45°.
Причина кроется в неправильной эксплуатации оборудования? Решение проблемы – прочистка водопровода и сифона (канализационный гидрозатвор).
Но, если не обнаружить истинную причину, можно ожидать повторения аварийной ситуации. Поскольку засор способен повернуть течение воды вспять (меньшее сопротивление), в частном секторе и владельцам первых этажей рекомендуется установка обратного клапана на канализацию.
Установка и виды обратных клапанов
Запорный агрегат, спасающий от вытекания нечистот и неприятных последствий, монтируется на канализационном трубопроводе следующими способами:
- на каждый прибор устанавливается сантехнический обратный клапан;
- на общий водоотвод ставится запорное устройство, с достаточной пропускной способностью (клапан на канализационный стояк).
Последний вариант доступен лишь в частном секторе.
Существует две разновидности подобных приспособлений, конструкция которых принципиально отличается:
- Обратный клапан на канализацию – препятствует обратному течению нечистот.
- Воздушный клапан на канализацию (вакуумный, аэрационный) – выравнивает давление в водопроводе. Он незаменим в помещениях, где не получается переделать трубопровод с обратным уклоном.
Стоит сказать, что запорный клапан для канализации изготавливается и из металла, хотя пластиковая конструкция – более приемлемый вариант.

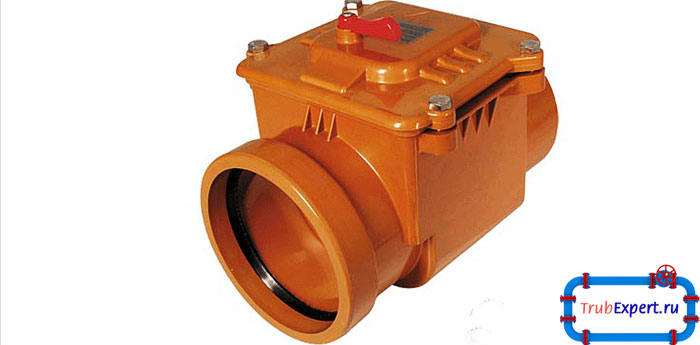

Обратный тип устройства

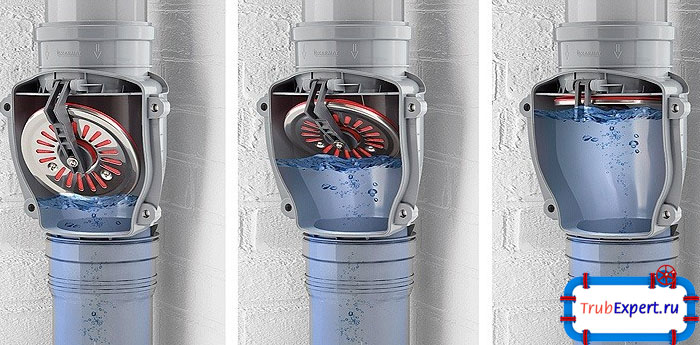

Рассматривая принцип действия обратного клапана, отмечают тот факт, что запорный узел состоит из двух фланцев (приемный и выпускающий), между которыми находится камера со специальным элементом (заполненный воздухом). Как только нечистоты поднимаются по водостоку, этот элемент взаимодействует с мембраной, в результате чего перекрывается доступ в камеру. Если же необходимо перекрыть трубу, предусмотрен запорный вентиль, а съемная крышка объясняется необходимостью выполнения периодической очистки узла (загрязнения оседают на уплотнителе).
Клапан обратного давления выполняется из латуни или бронзы, нержавейки или чугуна, пластика. По внутреннему устройству различают:
- Межфланцевый клапан – обладает малыми габаритами и массой. Для него характерно отсутствие соединительных фланцев. Поэтому, если в работе обнаруживаются сбои, приходится заменять оборудование вместе с участком трубы, на котором оно установлено. По строению выделятся дисковые пружинные (диск является мембраной, а пружина заменяет рычаг) и двустворчатые (составная мембрана) устройства.
- Поворотный (или лепестковый) клапан для канализации. Здесь золотник (захлопка) выступает в качестве мембраны. Выполняются в виде безударных (плавное возвращение золотника в начальное положение) и простых устройств. Последние используются в таких системах, где проходит небольшое количество жидкости при малом давлении, что объясняется сильным гидроударом, способным вывести из строя весь трубопровод (если требование не выполняется).
- Обратный шаровый клапан для канализации – наиболее распространенная разновидность, которая используется преимущественно на тонких трубах. Здесь, рабочие элементы – шарик (выполнен из металла) и пружина. Конструкция скреплена двумя болтами, что позволяет разобрать ее, если появится такая необходимость (замена или ремонт).
- Подъемный обратный клапан, в котором задействовано подъемное приспособление (заменяет мембрану). Он хорош тем, что для выполнения ремонта не нужно разбирать действующую сеть. Однако он очень быстро засоряется. Классификация подобных устройств основана на способе крепления к трубам. Они могут привариваться, крепиться с трубопроводом соединительными фланцами, зажиматься между двумя участками (межфланцевые) или иметь резьбовое соединение.
Монтаж подобного агрегата в систему осуществляется в горизонтальном или в вертикальном положении, что зависит не только от пожеланий клиента, но и от специфики конкретной модели. При этом должен обеспечиваться свободный доступ к конструкции для дальнейшего обслуживания (очистки).
Необходимо ответственно подходить к выбору модели, обращая внимание и на способ крепления. Ведь бывает как обратный горизонтальный клапан, так и вертикальный или универсальный. К примеру, подъемный тип можно установить лишь на горизонтальном отрезке трубопровода.
Чтобы правильно подобрать обратный клапан на трубу пвх (устанавливаемую модель), следует учесть объем стоков и определиться с местом монтажа:
- обратный клапан для канализации 110 мм ставится на стояк (канализационная система в целом);
- обратный клапан для канализации 50 мм устанавливается на отдельное оборудование (к примеру, обратный клапан для унитаза или раковины).
Можно установить обратный клапан своими руками, если выполнить следующие действия:
- Выбрать место для установки. Рекомендуется монтировать его в легкодоступном месте перед стояком, что необходимо для дальнейшего обслуживания.
- Установить агрегат во вновь организованной канализационной системе. Если же система существует, придется вырезать участок трубы, который зависит от размеров устройства.
- Прикрепить оборудование к трубопроводу (способ крепления зависит от типа выбранной модели).
- Проверить герметичность соединений.
Устанавливая запорное устройство необходимо учитывать направление стрелки (на корпусе), указывающее движение водяного потока, иначе оно просто не будет работать.

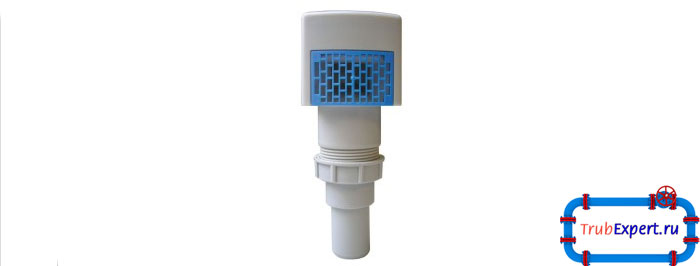

Аэрационный тип
Воздушный обратный клапан по действующим строительным нормам устанавливается там, где насчитывается более двух этажей.
Его монтаж позволяет избавиться от канализационного смрада и посторонних шумов. Обратный воздушный клапан для канализации способен втягивать в трубы воздух и удалять газы, которые образуются в канализации. Вакуумный клапан запускается в тот момент, когда в водопроводе создается разрежение более 5 атм. Чтобы он закрылся, давление должно выровняться.
Канализационный воздушный клапан выполняется из пластика, что объясняется простотой установки и доступностью. Так, средняя цена на обратный клапан – 1500…2500 руб.
Стандартный воздушный клапан характеризуется наличием бокового отверстия, выполненного в корпусе, при помощи которого и выбрасывается газ (шток поднимается над отверстием). Выравнивание давления – сигнал к опусканию штока, который перекрывает отверстие. Конструкцией предусмотрена резиновая мембрана, ограничивающая высоту подъема штока. В некоторых моделях взамен штока установлена резиновая мембрана, которая быстро изнашивается (необходима их частая замена).
Вентиляционный клапан для канализации выполняется в нескольких модификациях:
- Автоматический клапан – характерна малая пропускная способность. Это обуславливает его установку в коттеджах или на конкретное оборудование. Он способен лишь выпускать скопившийся воздух.
- Антивакуумный тип используется там, где имеется множество труб (канализационных). Он способен выпускать накопившиеся газы, одновременно впуская воздух.
- Комбинированные устройства соединяют в себе все лучшее от ранее рассмотренных видов.
По месту расположения подобное оборудование делится на:
- вакуумный клапан для канализации 50 мм – крепится возле раковины (унитаза);
- воздушный клапан для канализации 110 мм – крепится на общий стояк.
Интересная особенность монтажа подобного оборудования – обеспечение в помещении положительной температуры, ведь минусовая температура отрицательно скажется на его функциональности.
Поддержание температурного режима в помещении выше 0°С обеспечит корректную работу клапана.
При его установке следует ответственно относиться к выбору места врезки. Обратный вентиляционный круглый клапан монтируется:
- на 0,35м выше уровня пола (есть трап для слива);
- если трапа нет – на высоте, превышающей наивысшую точку ввода сливной трубы, ведущей к сантехнике.
Аэрационное устройство устанавливается так же, как и обычный фитинг:
- Подбирается место установки. Расстояние до отдельного сантехнического оборудования – не менее 30 см до водостока или 20 см до сифона (можно больше). Если же агрегат подключается к канализационной сети, то его устанавливают на крыше или в специально оборудованной комнате.
- Приспособление прикрепляется к трубе (способ зависит от выбранной модели).
- Проверяется герметичность.
Устройство установлено и готово к эксплуатации.
