Для чего нужна фановая труба и как ее установить: рекомендации профессионалов

0 1 344

Фановая труба так же важна для создания комфортной атмосферы, как и установка кондиционера или вентиляции, ведь она устраняет канализационный смрад.

Важная составляющая свежей атмосверы в доме - это правильно установленная фановая труба, потому как данный элемент отлично справляется с канализационными запахами
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

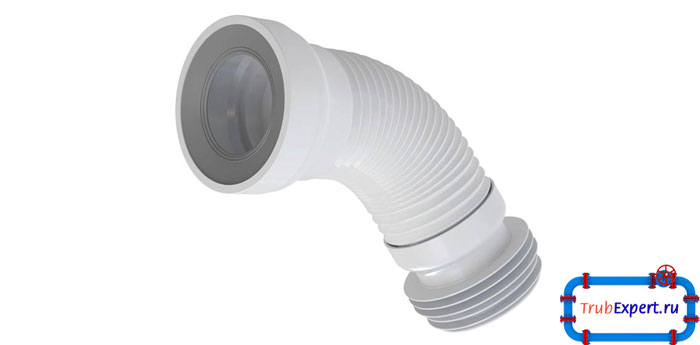

Важная составляющая свежей атмосферы в доме — это правильно установленная фановая труба, потому как данный элемент отлично справляется с канализационными запахами


Фановая труба: принцип работы

Фановая канализация соединяет вентиляционный канал со сточным водопроводом. В подобной конструкции встречаются различные элементы. Нет ограничений по форме и размерам – деталь бывает горизонтальной или вертикальной, гнутой или прямой.

В водопроводе образуется разрежение, когда нечистоты сбрасываются в вертикальный стояк. Сифоны, стоящие на оборудовании, не могут полностью компенсировать образовавшийся вакуум. Мощный слив и высокий стояк – причина срыва гидрозатворов сантехники, для которого характерен «чавкающий» звук. Так, запах беспрепятственно проникает в дом.


Когда не обойтись без установки вентиляции

Действующие СНиП четко регламентируют ситуации, требующие монтажа фанового оборудования:

  1. Здание состоит не менее чем из трех этажей с действующей системой водоснабжения и канализации.
  2. Стояк выполняется из трубы, диаметр которой равен 50 мм (до 110 мм).
  3. Наличие устройства, характеризующегося увеличенным объемом сточных вод, выпускаемых за один раз (к примеру, бассейн).
  4. Возле дома функционируют очистные сооружения. Здесь вентиляционные трубы позволят избавиться от запаха газов (разлагающаяся органика).

Следовательно, фановая труба в многоэтажном доме устанавливается в 100% случаев, поскольку здесь действует по множество санузлов.

В многоэтажках, где каждая квартира имеет водопровод и канализацию, установить фановую трубу просто необходимо
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

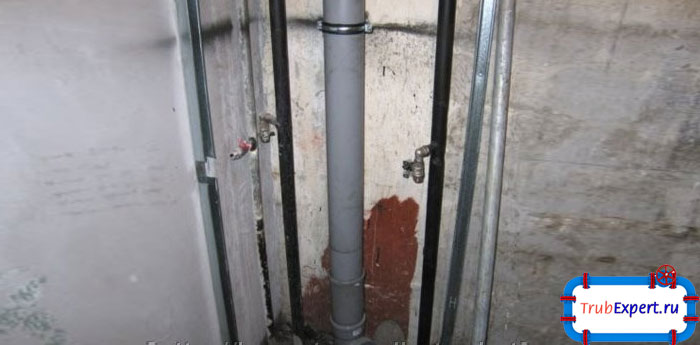

В многоэтажках, где каждая квартира имеет водопровод и канализацию, установить фановую трубу просто необходимо

Установка фановой трубы в частном доме по действующим нормам необязательна. Но, без этого не обойтись, если планируются увеличенные разовые стоки (к примеру, несколько туалетов и душевых), которые способны перекрыть стояк.

В домах устанавливаются сливные отверстия, диаметры которых достаточно малы (50…70 мм), чтобы перекрыть стояк (110 мм), если используется только один предмет сантехники. Да и подключение стирального агрегата не сильно повлияет на его заполнение. Вот почему фановая труба в частном доме устанавливается по желанию владельца.


Специфика монтажа

Подбирая подобное оборудование (при самостоятельной установке), учитываются следующие нюансы:

  • Размеры фановых труб превышает или равняется диаметру стояка (110мм). СНиП запрещает использование труб меньшего диаметра.
  • Начальный участок монтируется в отапливаемом помещении, а конечный – в холодном месте. При выполнении этого условия в устройстве создается тяга, которая необходима для удаления канализационного смрада в атмосферу.
  • Вентиляционный стояк выводится на крышу, чтобы неприятные запахи уносились ветром. Ведь если вывод окажется на чердаке, то скопившийся под крышей запах (смрад) просочится обратно в комнату.
  • Конец трубы должен возвышаться над крышей минимум на 50 см, чтобы не создавались воздушные завихрения, препятствующие правильному функционированию.
  • Сечение вентиляционной магистрали совпадает с сечением действующего стояка (канализация).
  • Допускается расположение наружного вывода трубы на расстоянии не менее 4 м от окон.
  • Не допускается монтаж на фасаде здания.

 Чаще всего монтаж фановой трубы в частном доме (или многоквартирном) происходит в ранее подготовленную вентиляционную шахту.

Фановую струбу можно обустроить двумя вариантами: вывести вентиляционный стояк на крышу или установить обратный клапан
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Фановую струбу можно обустроить двумя вариантами: вывести вентиляционный стояк на крышу или установить обратный клапан

Трубопровод разрешается выводить через стены (в горизонтальном направлении), если в строении не хватает вентиляционных шахт.

В последнее время используются пластиковые элементы, преимущество которых – малый вес, их легко обрезать и ремонтировать. В отличие от чугунных стенок, на них не образовывается вентиляционный грибок и накипь. Поэтому замена фановой трубы в квартире начинается с демонтажа старого чугунного трубопровода.

Отдельные потребители выдвигает гипотезу, согласно которой вытяжной вентиляционный клапан сможет заменить фановый трубопровод. Но, это не поможет избежать неприятных запахов, если на участке возле дома работают очистные сооружения – придется установить фановую установку. Для ее изготовления используется обыкновенная труба канализационная, в которую вводится дополнительный канал для вентиляции.

Если в доме предусмотрено не менее трех стояков, то рекомендуется устанавливать одно фановое устройство, оснащая остальные канализационные трубопроводы вакуумным клапаном, чтобы не портить эстетический вид.

Выполнять монтаж фановых труб в перегородках или предпочесть наружную установку, решает пользователь.

Первый вариант хорош тем, что:

Но, усложняется проведение работ, связанных с ремонтом или заменой.

Система с обратным клапаном

Клапан на фановую трубу канализации, установленный в квартире устанавливается для того, чтобы:

  1. предотвратить возврат нечистот и механических включений;
  2. обезопасить жилище от грызунов (из унитаза);
  3. откорректировать работу канализации, в которой уклон труб не соответствует действующим нормам (уменьшенный).

Обратный клапан устанавливается на фановую трубу без применения силикона или обмазок, поверхность должна быть абсолютно чистая и сухая
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

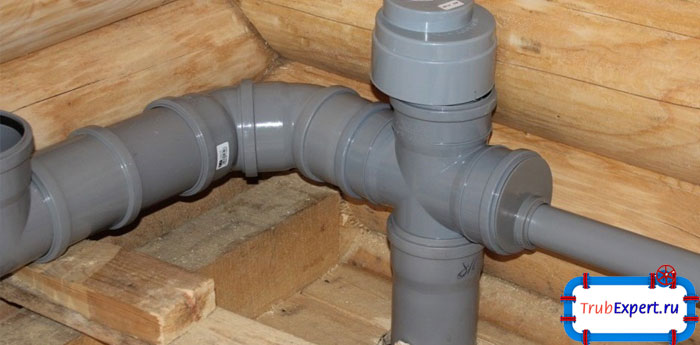

Обратный клапан устанавливается на фановую трубу без применения силикона или обмазок, поверхность должна быть абсолютно чистая и сухая

Обычно он монтируется на выходе слива из унитаза. Конструкция фанового клапана выполняется таким образом, что он выпускает в водосток фекалии, но обратно ничего не впускает. Стальная пружина удерживает крышку клапана закрытой (невозможно открыть снаружи), а резиновые кольца гарантируют герметичность конструкции.

Обратные клапаны выпускаются внутренние и наружные, что влияет на способ из монтажа. Установка внутреннего клапана:

  • поверхность трубы тщательно подготавливается (очищается и обезжиривается);
  • устанавливается специфическая вставка, которую покупают отдельно;
  • установить клапан так, чтобы лепестки прибора оказались выгнуты в направлении сантехнического оборудования (приспособление устанавливается навстречу движению нечистот).

Устанавливая обратный клапан (внутренний монтаж), следует отказаться от применения силикона и обмазок. Для корректной работы необходимо обеспечение сухой и чистой поверхности трубы, на которую монтируется вставка.

Если прокладывается фановая труба для унитаза сечением 110 мм, то придется приобрести специальный адаптер для обратного клапана. А при подсоединении к серой трубе, у которой срезанный раструб, он ставится в саму трубу.

Вентиляционный стояк для канализации

Речь идет о верхнем отрезке фановой конструкции, которая выводится на кровлю. Чтобы вентиляционный стояк функционировал, при строительстве должны соблюдаться строительные нормы, в которых запрещается его вывод на чердак.

Так, верхний конец конструкции должен находиться на расстоянии:

  1. 30 см от поверхности плоской крыши;
  2. 50 см от пика крыши (конька);
  3. 3 м от крыши, если там организована летняя терраса или она эксплуатируется любым другим способом.

Что же касается открывающихся окон и балкона, то расстояние до стояка должно превышать 4 м (по горизонтали).

Фановые трубы для канализации запрещается совмещать с дымоходом или вентиляционными коммуникациями здания.

ПОСМОТРЕТЬ ВИДЕО

Планируя привязать несколько трубопроводов к одному вытяжному устройству, следует выбирать трубу сечением 110 мм. При этом обеспечивается уклон (0,02%) в направлении движения газов.

Также запрещен монтаж вывода фанового трубопровода под скатом крыши, поскольку она может оборваться под весом сползающей снежной массы. Лучше отказаться и от установки на нем колпаков или флюгера. Такие аксессуары для вытяжек – причина образования конденсата, который может перекрыть выходное отверстие (замерзает при отрицательных температурах).
