На данный момент монтажники или владельцы жилых помещений делают не сварку, а пайку медных трубок. Пайка медных труб делается при возведении различных водопроводов, систем отопления, газопроводов и др. В этой статье говорится о том, как надо паять медь — каким образом делается пайка медных труб своими руками.
Как проводится пайка медных труб и фитнигов для водопровода и отопления
Перед началом паяния трубок из меди при подведении к дому систем отопления или водоснабжения надо знать такие нюансы:
- номинальный диаметр трубного изделия из меди делают меньше на 3,2 мм величины наружного диаметра;
- монтажники применяют медные трубы с толстыми и тонкими стенками, толщина которых обозначают индексами: K, L, M;
- при монтаже трубопроводных систем применяют 2 вида медных трубок — жёсткие и мягкие.
Во время паяния таких трубок применяют детали, которые можно купить в любом сантехническом магазине.
- припой для пайки медных труб – прутки. Подобный припой для пайки меди успешно используют при стыковке трубных изделий из меди в процессе их разогрева;
- стальная щётка. С помощью этого приспособления до начала паяния очищают медные трубки — снаружи, а фитинговые изделия — изнутри;
- флюс для пайки. Этот материал наносят на трубопроводные изделия и фитинги — до начала пайки;
- кисть. Этим приспособлением на трубные детали владельцы жилых помещений наносят пасту — флюс для пайки своими руками;
- шкурка, которой зачищают трубные и фитинговые поверхности;
- пропановая горелка для пайки меди. Её применяют при разогреве и при стыковке трубок и фитинговых изделий;
- медная труба;
- фитинговые изделия и другие приспособления — всё для пайки.
Медные трубы и фитинги должны изготавливаться строго по ГОСТу.
Инструменты для фитингов обжимных, резьбовых, под пайку: правильное соединение
При паянии медных трубок пользуются такими инструментами:
- труборезом, которым разрезают трубку перпендикулярно оси;
- фаскоснимателем. Таким инструментом внутрь удаляют заусенцы и закругления мест реза;
- труборасширителем. Используя труборасширитель, при соединении трубных изделий между собой монтажники не применяют фитинги. В подобной ситуации один конец трубопроводного элемента расширяют, чтобы в него плавно вошел в другой;
- ёршиками. Их применяют при удалении окиси с трубных изделий, которые уже спаяны;
- отражателем пламени горелки, который устанавливают на сопло горелки. Подобный инструмент предотвращает потери тепла и равномерно прогревает трубопроводные элементы;
- газовой горелкой для паяния медных трубных изделий;
- легкоплавким припоем, который нагревают термофеном. В подобной ситуации термофен работает от электрического питания и образует горячий воздух, температура которого равна 650 градусам по Цельсию.

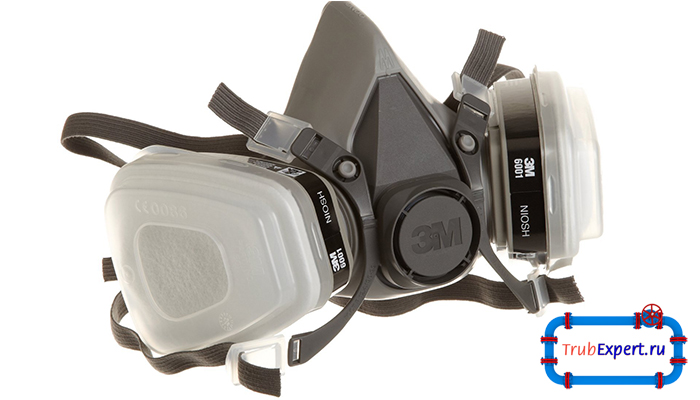

Во время работы следует одеть респиратор, чтобы не отравиться парами меди
Пайка и монтаж медных трубок получается более качественными, если при паянии применяют горелку с пьезоподжигом. Нужно иметь в виду, что покупка брендовой горелки без пьезоподжига – большая ошибка, которая в итоге снижает прочность трубопровода из меди. При пайке трубок из меди монтажники пользуются 2 методами:
- высокотемпературным — применяют при возведении трубопроводных систем, имеющих большую нагрузку, или при работе с высокими температурами. В подобной ситуации температура плавления припоя равна 600–900 градусам по Цельсию;
- низкотемпературным — используют в быту. В зависимости от применяемого припоя, температура плавления равна 450 градусам по Цельсию — для мягкого, и более 450 градусов по Цельсию — для твёрдого.
Работа с мягким припоем: фитинги Tiemme

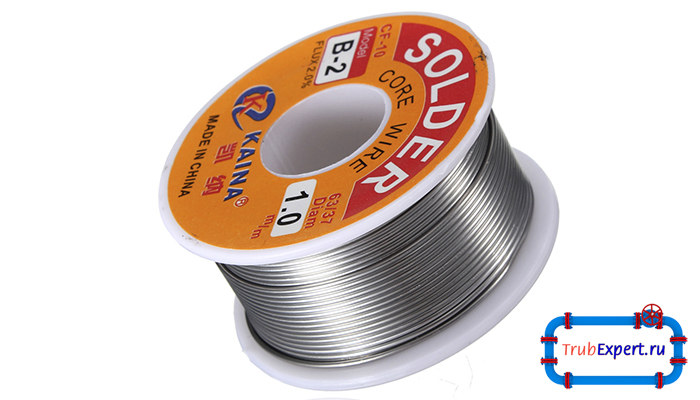

Пайка трубок из меди мягким припоем (в частности, оловом) делается таким образом:
- сначала стальной щёткой зачищают внутреннюю поверхность трубного соединения;
- потом, шкуркой зачищают наружную поверхность трубопроводные элементы из меди — до блеска;
- затем с помощью кисточки наносят флюс для пайки медных труб — на фитинговую деталь и медную трубку, которые потом вставляют друг в друга;

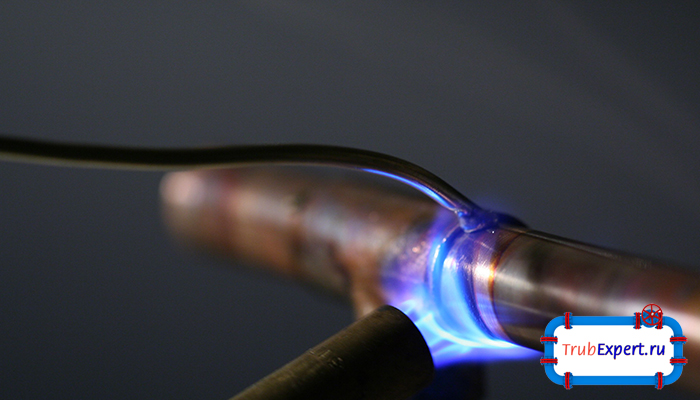

- в итоге поджигают горелку и разогревают место стыковки трубных изделий. При этом припоем проводят только по краям трубок.
Используем твердый припой: цена равна вопросу
Пайка медных труб с помощью применения твёрдого припоя – 2 метод стыковки трубок, который обеспечивает высокую прочность швов. Твёрдый припой состоит из профильных стержней. Пайку меди твёрдым припоем делают при температуре, равной 900 градусам по Цельсию. В подобной ситуации получается прочное и надёжное трубное соединение.
Твёрдым припоем пользуются при стыковке трубопроводных изделий в отопительных трубопроводных системах, при подведении к дому водопроводов, газопроводов, а также в различных системах охлаждения. В подобной ситуации в качестве присадок применяют такие сплавы, как BCuP, BAg. При использовании этих сплавов после завершения паяния получается надёжное соединение трубок.
Согласно правилам, установленным в СНиПе, подобный твёрдый припой используют при ремонте холодильников, кондиционеров и др. В то же время для стыковки трубопроводных изделий из меди монтажники пользуются мягкими припоями — например, оловом.
Технология высокотемпературной пайки фитингов и труб любого размера
Самостоятельное паяние трубок из меди твёрдым припоем происходит таким образом:
- сначала медную трубку обрезают труборезом;
- затем, края трубного изделия обрабатывают фаскоснимателем;
- далее, делают подборку под трубу фитинга или делают обработку края 2 трубки труборасширителем;
- потом, проверяют месторасположение трубопроводных изделий и зазоров;
- затем, на трубное изделие наносят немного флюса;
- далее, горелкой для паяния трубопроводных элементов или термофеном равномерно нагревают трубопровод до температуры, которая нужна для плавки припоя;
- потом, происходит нанесение припоя на трубный зазор.
Нужно иметь в виду, что припой плавится не от пламени горелки, а от температуры прогретого трубного соединения;
- в итоге остатки флюса убирают не сухой ветошью или смывают водой.
Разогрев трубопроводных элементов и плавка флюса происходит за несколько минут. Нельзя допустить перегрева места пайки. Общее время подобного процесса составляет 5 мин.
В итоге получают готовый трубопровод из меди. Трубки из меди не ставят при обустройстве водопровода на кухне. Дело в том, что при смешении меди с хлором, который содержится в питьевой воде водопровода, появляются вредные для человека вещества. Если делается установка скважины, то в подобной ситуации ограничений нет — трубные изделия из меди можно использовать.
Конечным результатом паяния трубопроводных изделий из меди считается получение плотного и красивого шва. Однако, надёжность подобного шва нужно проверить. Если такую пайку используют при возведении водопровода, то при проверке надёжности трубного соединения в трубу надо налить воды — создать рабочее давление (максимум).
В подобной ситуации спешка не нужна — надо дать шву остыть, в противном случае он треснет от резкого перепада температур. Если проверка прошла успешно, то подобные монтажные работы сворачивают. Медные трубы и фитинги — это качество на высоком уровне.
