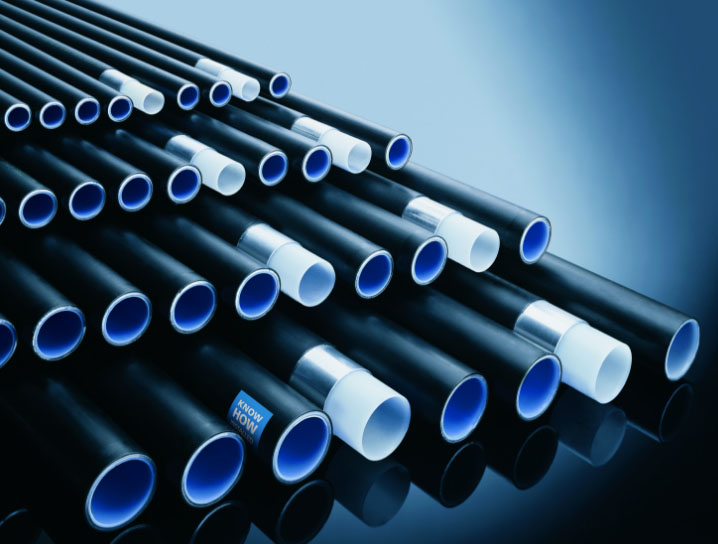

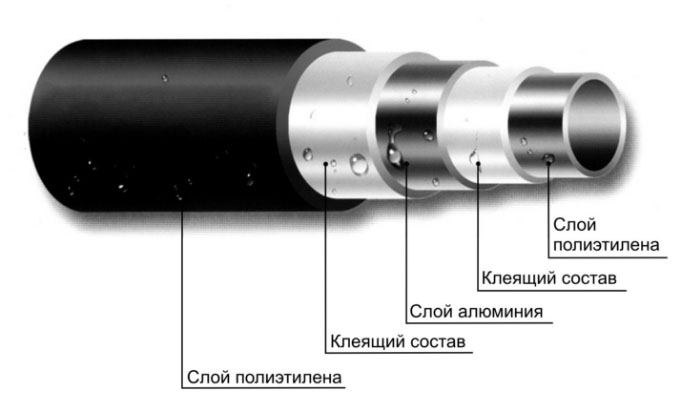

Широко применяемые в водопроводных системах металлопластиковые трубы имеют трехслойную структуру. Наружный и внутренний слой состоит из полимеров различных марок, а промежуточный из алюминиевой фольги. Для предохранения трубы от расслаивания между полимером и фольгой с обеих сторон наносится скрепляющий клеевой состав.
Металлический слой выполняет две основные функции. Во-первых, он уменьшает температурное линейное расширение полимерной оболочки, являясь своего рода сдерживающей армирующей прослойкой. Во-вторых, ставит надежный барьер для попадания кислорода в систему, защищая металлическую арматуру от внутренней коррозии.
Толщина алюминиевой фольги составляет не менее 0,2 мм. Для преграждения пути проникновения кислорода достаточно 0,1 мм, поэтому важнее способ соединения фольги в месте стыка. Существует два основных метода:
- Сварка внахлест. Края накладываются друг на друга, и получается шов, из-за которого труба теряет круглую форму. Чем толще фольга, тем больше отклонение и возможность возникновения протечек.
- Бесшовная сварка встык. Процесс более затратный и трудоемкий, соответственно бесшовная металлопластиковая труба стоит дороже шовной.
Достоинства металлопластиковой трубы для горячего, холодного водоснабжения и отопления

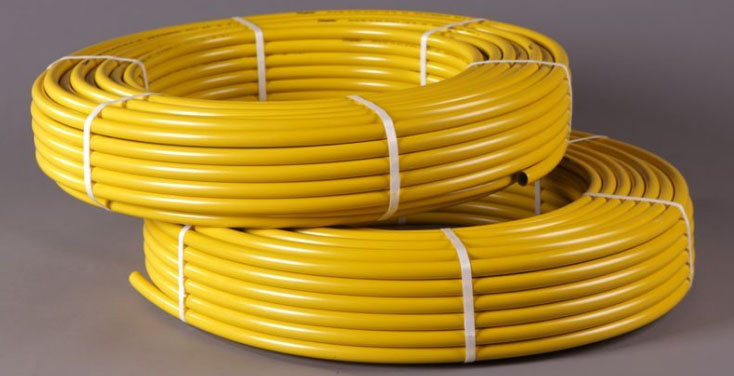

- Выпускается в бухтах до 200 м, от которых отрезают кусок нужной длины, поэтому отходы минимальны.
- Легкая и гибкая, без усилий режется и гнется под требуемым углом, что уменьшает число фитингов.
- Быстро монтируется. Не надо паять, сваривать или нарезать резьбу.
- Отсутствует коррозия, на гладких внутренних стенках не образуется ржавчина, отложения солей и извести. Поскольку вода циркулирует беспрепятственно, металлопластиковые трубы для водопровода берут меньшего диаметра, чем металлические.
- Благодаря низкой теплопроводности потери тепла незначительны.
- Хорошая звукоизоляция: бесшумность при движении воды, отсутствует эффект распространения звуков по системе.
- Диэлектрик, не накапливает статическое напряжение и защищает от блуждающих токов.
- Эстетичный внешний вид, не надо постоянно окрашивать.
- Цена ниже, чем у изделий из меди или нержавеющей стали.
- В отличие от полипропилена хорошо держит форму и не пропускает кислород, что замедляет внутреннюю коррозию металлической водопроводной арматуры.
Монтаж водопроводных труб из металлопластика: необходимые инструменты и другие аспекты
Для проведения работ потребуются следующие инструменты:
- специальные ножницы или роликовый труборез для резки труб и формирования ровного края;
- калибратор с фаскоснимателем (в комплекте или по отдельности) для развальцовки отверстия после резки и снятия заусенцев;
- два гаечных разводных или рожковых ключа нужного размера и сантехнические клещи для затягивания накидных гаек при разъемном соединении;

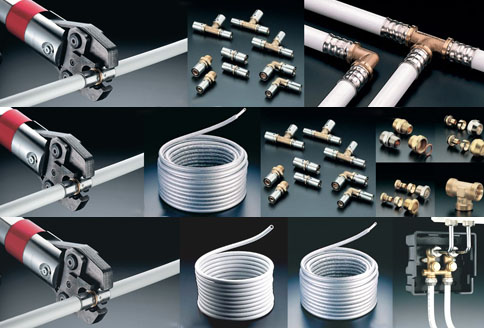

- ручные, гидравлические или электрические пресс-клещи с насадками соответствующего калибра, если планируется неразъемное соединение;
- внешняя или внутренняя трубогибочная пружина, трубогиб или строительный фен для сгиба труб;
- рулетка для замеров;
- карандаш или фломастер для отметки места отреза.
Порядок проведения работ с полипропиленом: монтаж и гибка любых диаметров с фитингами
Монтаж металлопластиковых труб начинается с составления плана-схемы водопроводной системы. Проводятся замеры с учетом двойной (холодная и горячая вода) или одинарной (только холодная) трубы, рассчитывается количество и виды соединений и соответствующих им фитингов. Они ставятся в местах поворотов, разветвлений магистрали или соединения труб с отличающимся диаметром.
Отрезать трубу требуемого размера под прямым углом. Чтобы получить ровный и несплющенный конец, сначала надрезать легким нажатием, а потом поворотом ножниц по кругу довершить отрезание. Если срез получился косым, то придется повторить операцию заново.
Ни в коем случае не использовать для резки ножовку по металлу! Срез получится некачественным, и соединение в скором времени даст течь.
Откалибровать отверстие калибратором, а затем фаскоснимателем убрать заусенцы и снять фаску, чтобы облегчить вхождение штуцера фитинга и не повредить уплотнительные кольца. Перед монтажом проверить наличие и целостность этих колец, а у металлических фитингов еще и диэлектрической прокладки, предотвращающей контакт с алюминиевым слоем и предохраняющей водопроводную систему от блуждающих токов и коррозии.

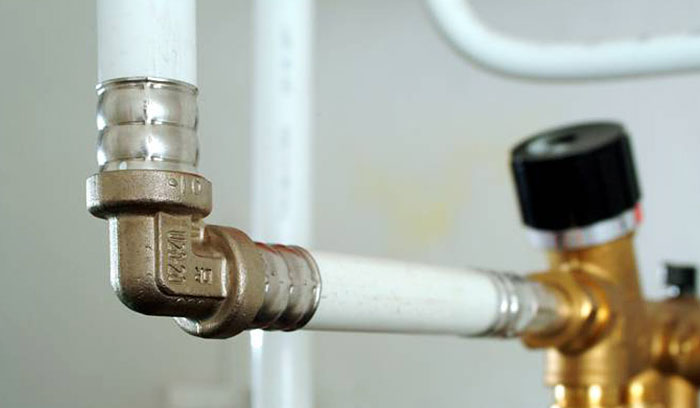

Распространенные типы фитингов для металлопластиковой трубы:
- Компрессионный, иначе называется резьбовым, обжимным или цанговым. Образует разъемное соединение, для создания которого не требуются дополнительные специальные инструменты и навыки.

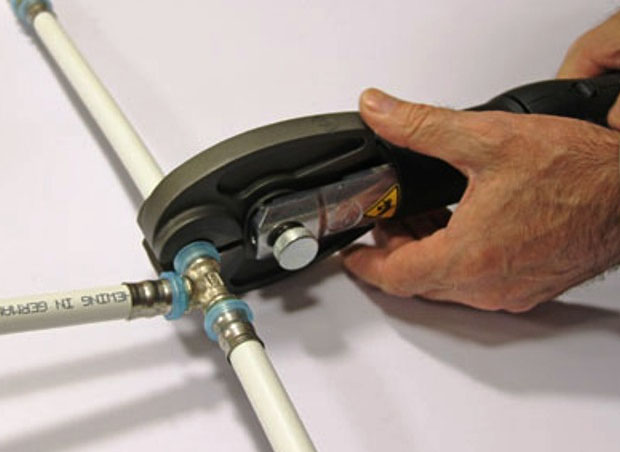

- Пресс-фитинг. Является неразборным. Стоит дешевле, чем компрессионный, но для монтажа нужны пресс-клещи.
- Пуш-фитинг. Изготавливается из высокопрочного полимера полифенилсульфон. Наиболее прост в монтаже, для установки необходимы только калибратор с фаскоснимателем и ножницы. Соединение неразъемное.
По поводу преимуществ и степени надежности каждого из соединений однозначного мнения нет.
Для изменения направления трубы ее обычно просто сгибают. Помимо экономии на фитингах такой способ сокращает число мест возможных протечек. Для облегчения работы при формировании утки (двойной сгиб в противоположных направлениях) берут трубу подлиннее, а потом отрезают с концов излишки.

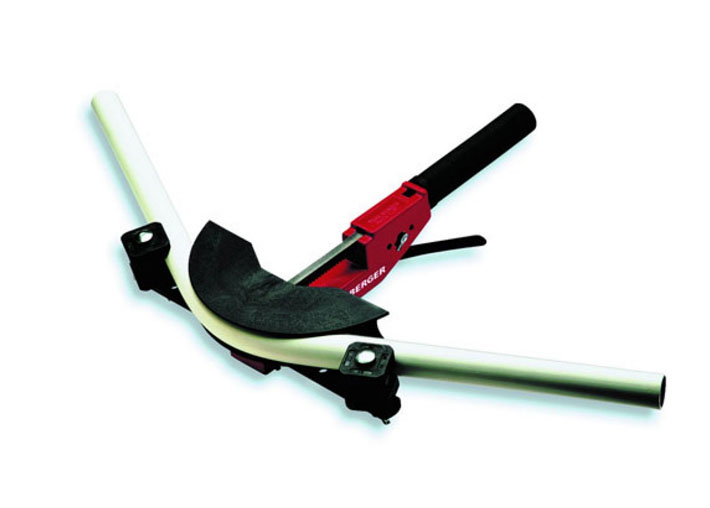

Неправильное выполнение сгиба ведет к залому и разрыву стенки и алюминиевого слоя, поврежденный кусок использовать уже нельзя. Поэтому металлопластиковую трубу гнут плавно и постепенно, лучше специальным трубогибом с регулируемой по радиусу дугой, с которым справится даже неопытный новичок.
Другой вариант – воспользоваться трубогибочной пружиной. При расположении изгиба далеко от концов отрезка больше подойдет внешняя пружина, в остальных случаях внутренняя удобнее, потому что не мешает держаться за трубу и не скользит по ней.
В крайней ситуации допускается сгиб одними руками или с использованием упора округлой формы, например, колена, но радиус поворота увеличивают. По возможности трубу предварительно заполняют песком или размягчают металлопластик строительным феном.
При монтаже не допускать скручивания трубы относительно продольной оси. Для контроля следить за тем, чтобы маркировочные надписи постоянно находились на одной линии. Металлопластиковые трубы для водоснабжения прокладывают с учетом обеспечения свободного доступа для обслуживания или замены. Желательно оставлять маркировку заметной на случай выяснения, какие трубы применялись.

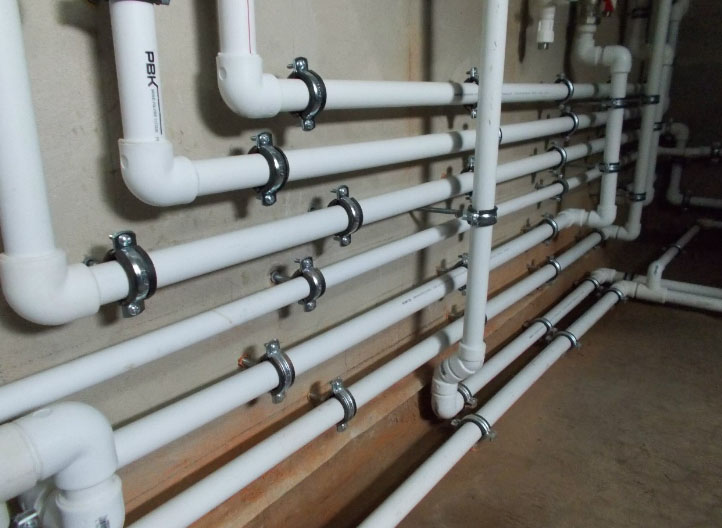

Если металлопластиковая водопроводная труба не до конца вставлена в фитинг, слабо затянута или испытывает постоянную нагрузку на растяжение, она может вылететь из соединения. С целью избежать провисания под тяжестью циркулирующей воды трубы фиксируют в предварительно установленных на стене клипсах под соответствующий диаметр, расположенных на расстоянии от 0,5 до 1 метра друг от друга или с обеих сторон от места изгиба.
Ежегодно для профилактики следует пройтись по всем компрессионным соединениям, особенно в системах горячего водоснабжения, и протянуть каждую гайку. То же самое делают при возникновении протечки. Если течь не перестает, нужно заново выровнять и откалибровать срез, проверить и заменить поврежденные уплотнительные кольца и фитинги.
В процессе прокладки водопровода можно заодно установить счетчики. Также рекомендуется заменить вентили старого образца на современные от известных производителей и поставить фильтры, которые помимо очистки воды предохраняют от уменьшения напора и защищают сантехнику от повреждения из-за попадания частичек ржавчины.
Что надо учитывать при выборе для водопровода металлопластиковых труб: маркировка, материал и ходовые размеры трубы
Информация об изделии и условиях его эксплуатации содержится в маркировочной надписи. Как правило, она включает следующие данные:
- производитель;
- название трубы;
- материал;
- наружный диаметр и толщина стенки (обычно указывается в миллиметрах, но бывает и в дюймах);
- максимальное рабочее давление и температура;
- значки, указывающие на разрешение применения для водопровода;
- дата изготовления, номер партии;
- сертификаты;
- штрих-код;
- иная информация.
Для удобства отмеривания метки наносятся через каждые 0,5 или 1 метр в зависимости от диаметра.
Материал трубы обозначается следующим образом: внутренний слой–промежуточный слой–внешний слой. Клеевые слои в маркировке не указываются, но от свойств клея напрямую зависит качество трубы.
Промежуточный слой из алюминиевой фольги обозначается AL. Что касается остальных слоев, то на рынке встречаются разные варианты. Из-за меньшей температуры воды к металлопластиковым трубам для холодного водоснабжения применяются менее жесткие требования по сравнению с горячим.

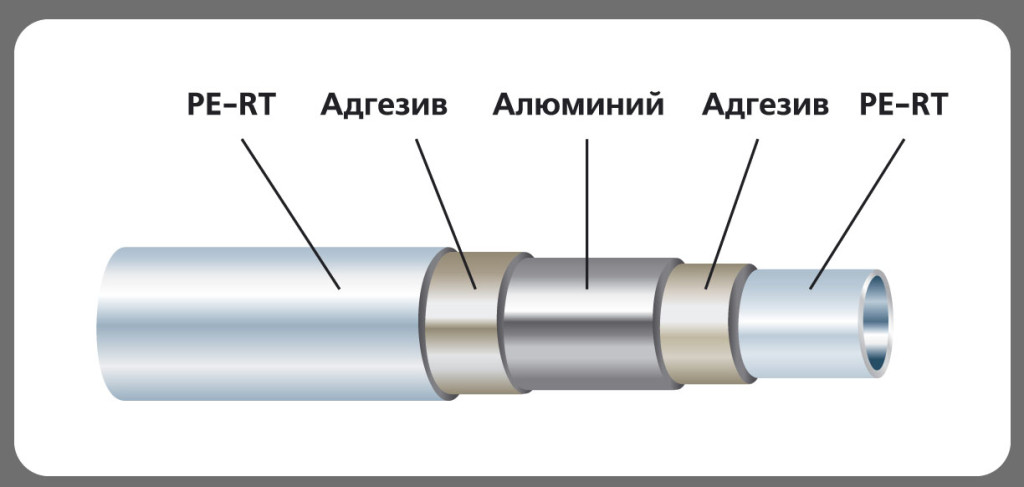

Наиболее распространена металлопластиковая труба PEX-AL-PEX с внутренним и внешним слоем из сшитого политэтилена. Если к их обозначению добавлена еще одна буква, то она указывает на метод сшивки: a – пероксидный химический метод, b – силановый химический, c – физический радиационный с помощью электронной пушки, d – азотный химический.
Однозначно судить по методу сшивки полиэтилена, какие именно металлопластиковые трубы лучше для водопровода, нельзя. Дело в том, что он определяет термостойкость и прочность материала, причем с возрастанием одного показателя одновременно снижается второй. Кроме того, преимущество в параметрах не всегда необходимо и оправдано разницей в цене. Поэтому конкретный выбор зависит от приоритетов потребителя. Металлопластиковые трубы для водоснабжения пользуются большой популярностью.
В еще одной часто применяемой трубе PERT-AL- PERT внутренний и внешний слой состоит из полиэтилена повышенной термостойкости. По своим характеристикам она лишь незначительно уступает PEX-AL-PEX.
На практике в основном применяются трубы из металлопластика для водопровода наружным диаметром 16 (наиболее востребованный размер) и 20 мм с толщиной стенки 2 мм и диаметром 26 и 32 мм с толщиной стенки 3 мм. Большие диаметры используются редко.
Некачественный товар — короткий срок службы: цена отвечает за качество
При покупке обратить внимание на качество изготовления. Труба должна быть без расслоений, с постоянной по всей длине окружности толщиной алюминиевой фольги, не считая шва. Обязательна маркировка с точными и несмываемыми надписями на одинаковом расстоянии друг от друга.
Выбирать только специально рассчитанные на водопровод трубы, в составе остальных может присутствовать небезопасный для здоровья пластик, причем даже наличие сертификата соответствия иногда не гарантирует от специфического запаха и вкуса воды. При использовании несертифицированной продукции можно столкнуться и с повышенным ростом бактерий.
Не отличаются высокой прочностью дешевые трубы из полиэтилена HDPE. Они быстро разрушаются под воздействием ультрафиолетовых лучей и могут терять форму при температуре выше 75 градусов.
Чтобы избежать покупки заведомо плохого товара или откровенной подделки, лучше обращаться к надежным дилерам и отдавать предпочтение изделиям зарекомендовавших себя производителей: Нанопласт, Valtec, Oventrop, Henco, Wirsbo, TECE, Rehau, Golan, KAN, Viega и некоторых других фирм. Металлопластиковые трубы для водоснабжения часто применяются в строительстве.
