Представления о правильной эксплуатации дымохода необходимы не только для его устройства, но и для грамотной эксплуатации. Дымоход для газового котла предусматривают в обязательном порядке. Его предназначение — предотвратить попадание продуктов сгорания в помещение. Отходы от сгорания газа крайне опасны для человека, потому вентиляции стоит уделить особое внимание.
Виды конструкций
Вытяжная труба для котла отопления изготавливается по четырем технологиям. При проектировании системы вентиляции выбирают, какой из них использовать.
Дымоход из кирпича
Технология, которая была изобретена много веков назад. Газовая труба из кирпича — проверенный временем, но устаревший вариант. К недостаткам конструкции относят:
- Стоимость. Кирпич не относится к дешевым строительным материалам, даже если удастся найти керамику по бросовой цене, стоимость выполнения одного кубического метра кирпичной кладки составляет от 2000 до 5000 рублей. Цена зависит от сложности кладки и региона строительства.
- Трудоемкость. Выполнение работ займет много времени.
- Массивность. Кирпичная кладка — тяжелая конструкция. Вытяжная труба из кирпича создаст дополнительное давление на фундаменты дома, чем увеличит их стоимость.
По этим причинам в настоящее время предпочтение отдают более современным технологиям.
Нержавейка
Вентиляционные трубы из оцинкованной стали характеризуются широким модельным рядом. Труба из нержавейки изготавливается из материалов следующих марок:
- 430 для дымоходов, эксплуатируемых в малоагрессивной среде;
- 321, 316, 304 характеризуются устойчивостью к кислотам и высоким температурам;
- 310S самые прочные и долговечные.
Дымоходы из нержавейки устойчивы к механическим повреждениям и воздействию агрессивных кислотных сред. Могут быть как одинарными, так и двойными. При использовании технологии «труба в трубе» в свободное пространство между стенками укладывают утеплитель, образуя подобие сэндвича. Тепловая изоляция предотвращает потери тепла и перегрев помещений. Особенно важно качественное утепление, если дымоход газового катка проходит через неотапливаемое чердачное помещение. Утеплять дымоходную трубу нужно для предотвращения выпадения конденсата.
Если же конденсат в дымоходе появился, важно вовремя это заметить и принять меры по его устранению. Для этого разбираются в природе явления. Конденсат образуется, если теплый воздух контактирует с холодной поверхностью. Эта проблем возникает для всех типов, но особенно актуальна, если труба котла отопления изготовлена из стали.
Сталь имеет высокую теплопроводность, это значит, что быстро отдает тепло. На холодном чердаке без должного утепления она всегда холодная. А воздух, идущий от газового котла, нагрет, это приводит к выпадению капелек жидкости на внутренней поверхности. Оцинкованная сталь требует утепления, это предотвратит появление нежелательного явления. Правила актуально и для других типов дымохода.

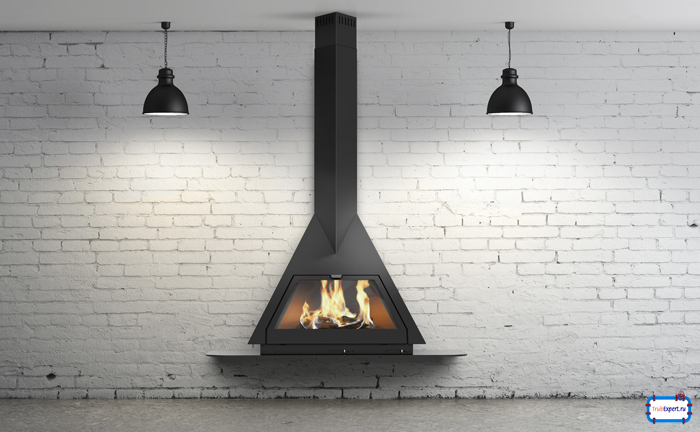

Коаксиальные дымоходы
Уникальность устройства в том, что вентиляционный патрубок изготавливается по особой технологии. Дымоход представляет собой две трубы вложенные одна в другую. Для предотвращения соприкосновения, между ними предусматриваются удерживающие перемычки. Дымоход выполняет сразу две функции:
- отводит продукты сгорания по первому контуру;
- обеспечивает поступление свежего воздуха по второму контуру.
Конструкция позволяет снять требования к дымоходу для газового котла по вентиляции помещения. Это актуально при установке нагревательного прибора на кухне, объем которой не позволяет обеспечить нормальную вентиляцию для принятой мощности устройства.
Благодаря особенностям системы в ней не образуется конденсат. Это связано с тем, что воздух, между двумя трубами обеспечивает требуемую теплоизоляцию. Конструкция эффективна, поэтому диаметр дымохода для газового котла может быть меньше, чем в остальных случаев.
Керамика
Нераспространенное явление в строительстве. Керамические изделия для дымохода характеризуются следующими преимуществами:
- простота;
- легкость установки;
- надежность;
- огнестойкость;
- стоимость.

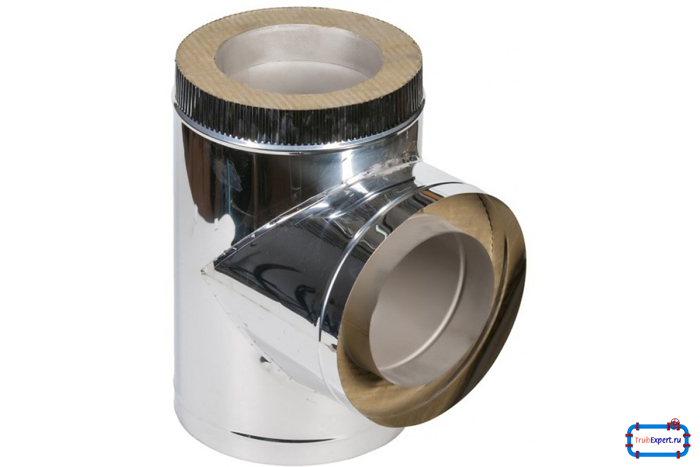

Элементы дымохода
В не зависимости от выбранного материала для изготовления монтаж дымохода связан с использованием следующих элементов:
- переходник для соединения трубы дымохода и патрубка нагревательного устройства;

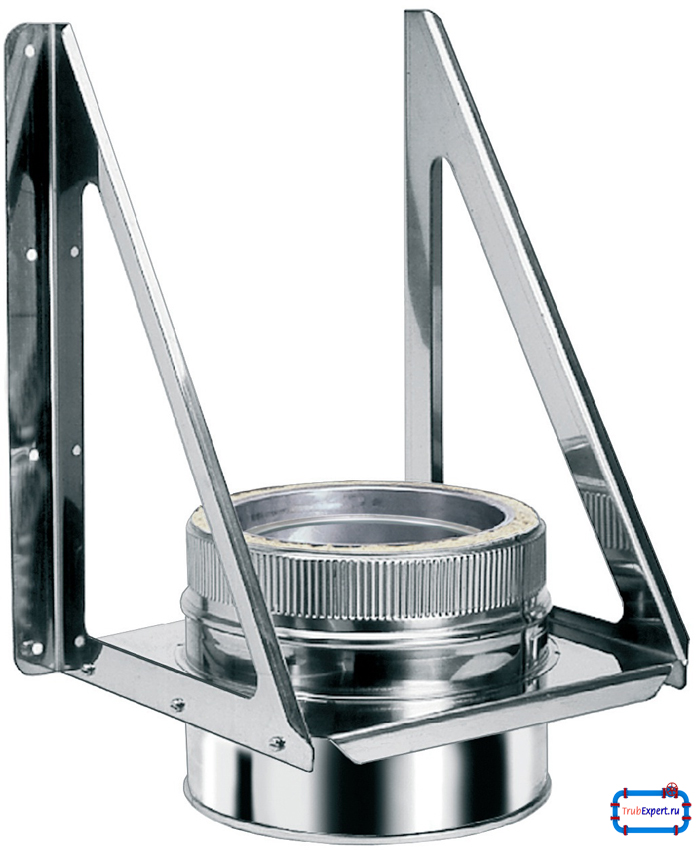

- хомуты и кронштейны для крепления к стенам;
- газовый конденсатосборник;
- телескопическая труба;
- оголовок на трубу дымохода;
- отводы.
Конденсатосборник для дымохода входит в тройник, предназначенный для ревизии. В нижней части тройника предусмотрен штуцер для удаления осевших смол и продуктов сгорания.
Обеспечение эффективной работы системы дымоудаления
От качества установки и проектирования дымоотвода зависит безопасность людей, находящихся в помещении. Труба любой конструкции устанавливается в соответствии со СНиП «Отопление, вентиляция и кондиционирование». Отклонения от этого нормативного документа приведут к неправильной работе системы вентиляции и дымоудаления. СНиП вентиляция и отопления регламентирует основные требования к конструкции, поэтому ознакомление с ним при самостоятельном монтаже обязательно.
На эффективную работу дымоотведения оказывают влияние:
- правильность сборки конденсатосборника;
- отсутствие лишних элементов на оголовке дымохода (грибков или дефлекторов)»
- соответствие диаметра отводящей трубы мощности газового котла и объемам помещения;
- герметичность соединений и стыков;
- достаточная высота вывода над кровлей;
- обеспечение хорошей тяги;
- правильность сборки конструкции, отсутствие ошибок при монтаже;
- своевременная проверка газового оборудования, устранение и профилактика проблем;
- очистка конденсатосборника от загрязнений.
Совет! Если труба поднята над кровлей недостаточно высоко, может возникнуть такое явление, ка обратная тяга. Это характерно не только для дымоходов, но и для вентиляционных каналов. В случае вентканалами неправильная работа системы приводит к неприятным последствиям, но не опасна для здоровья. Если обратная тяга возникает при дымоудалении, появляется опасность отравления человека отходами сгорания, поэтому для предотвращения плачевных последствий требуется позаботиться о достаточном выводе дымовых труб.
Устройство дымохода
Существует два варианта расположения труб для отведения продуктов сгорания:
- внутри здания;
- снаружи.
Внутренний дымоход располагают в конструкции стен. Для кирпичного здания каналы для дымохода устраиваются по той же технологии, что и вентиляционные. В зависимости от мощности котла подбирают диаметр труб. Для одного нагревательного прибора на небольшой дом достаточно, например коаксиальной трубы диаметром 100 мм. Если в канале под дымоход предусматривается прокладка нескольких труб, расстояние между ними принимается не менее 20 мм. Это обеспечит безопасность работы.
Определившись с трубами, по их размерам подбирают габариты шахты в кирпичной стене. Важно помнить, что с каждой стороны от канала возводится стенка из кирпича толщиной не менее 120 мм. Отсюда следует, что провести дымоход в стене толщиной менее 380 мм не получится. Расположение нагревательных приборов и требуемую толщину стен в этих местах определяют еще на этапе проектирования здания, что позволяет избежать проблем и дополнительных при строительстве.
Устройство отведения продуктов сгорания внутри здания характеризуется одним преимуществом: утепление требуется только для части трубы, выходящей на кровлю или проходящей в объеме холодного чердака. Недостатков у способа намного больше:
- вероятность попадания угарного газа в помещение;
- ремонтирование без разборки стеновых конструкций выполнить не получится;
- сложность процесса возведения.
Несмотря на недостатки, этот способ остается наиболее распространенным. Поскольку труба, выведенная на крышу, смотрится более эстетично, чем пристроенная конструкция. Кроме того, расположение трубы для дымоудаления определяется в зависимости от расположения газового нагревательного прибора. Не всегда получается разместить оборудование так, чтобы оно прилегало к наружным стенам. При этом следят, чтобы дымоход не попал на главный фасад здания. При внутренней прокладке решать такие проблемы не нужно.
К преимуществам автономных дымоходов относят:
- безопасность использования;
- простота возведения;
- доступность при ремонтировании.
Минусы — требуется предусмотреть теплоизоляцию по всей высоте, сложно вписать во внешний облик здания. Выбор расположения трубы предоставляется владельцу будущего дома.
Расположить дымоход можно двумя способами:
- горизонтально — вывод через стену;
- вертикально — вывод через кровлю.
Горизонтально допускается прокладывать в том случае, если нагревательный прибор расположен близко к наружной стене. Оптимальный вариант — второй.
Работа выполняется в следующем порядке:
- разметка расположения отверстий под трубы и ее проверка (отверстия вырезаются при горизонтальном расположении, при вертикальном под них уже предусмотрены каналы при кладке стен);
- вырезка отверстий;
- соединение патрубка от котла и переходного адаптера;
- присоединение ревизионного устройства и конденсатосборника;
- монтаж труб, наращивание их по высоте (длине, при горизонтальном расположении);
- стыки усиляют хомутами;
- в уровне перекрытий к трубе прикрепляется стальной лист, который защемляется плитами или балками;
- закрепление хомутами с шагом 200 см и кронштейнами через каждые 400 см;
- установка косунообразного завершения (наконечника);
- утепление.
Требования к дымоходу
Требования к трубам регламентируются такими нормативными документами, как СНиП и ГОСТ. Ниже приводятся важные требования из этих нормативов:
- Дымоход имеет вертикальную ориентацию, не допускаются уступы или сгибы. При крайней необходимости допускается повернуть прокладку на 30 градусов с сохранением диаметра. Длина поворотного участка ограничена. После смещения в требуемое положение, труба вновь прокладывается вертикально.
- При высоте помещения три метра, допускаются горизонтальные участки длина которых в сумме не превышает 3м.
- Запрещено устройство более трех поворотов одной трубы.
- Дымоход не прокладывают через помещения с отсутствием вентиляции.
- Не допускается прокладывать через жилые помещения.
- Каналы прокладывают только в конструкции стен из прочных материалов. В пористых прокладка не допускается (например, пенобетон).
